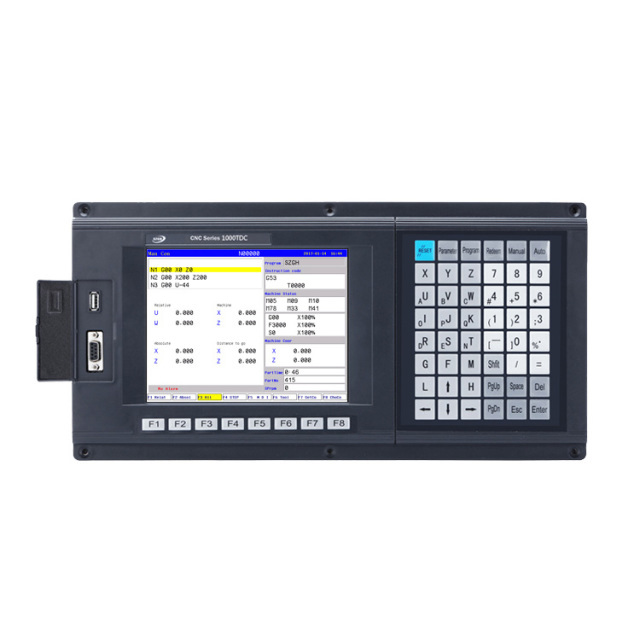

SZGH-CNC1000TDc-2 — وحدة تحكم مخرطة CNC اقتصادية ذات محورين

إن SZGH-CNC1000TDc-2 عبارة عن وحدة تحكم اقتصادية في مخرطة CNC ذات محورين (X/Z) تم تصميمها لأخصائيي تحديث الماكينات، ومصنعي المعدات الأصلية لمخرطة CNC، ومحلات العمل التي تحتاج إلى أداء موثوق ودقيق دون تكلفة الأنظمة الأوروبية أو اليابانية المتميزة. يتميز بشاشة LCD عالية الوضوح مقاس 8.4 بوصة، ودورة استيفاء تبلغ 2 مللي ثانية، ووحدة تحكم منطقية قابلة للبرمجة مفتوحة (PLC) قابلة للتحرير عبر الإنترنت وغير متصل، ونقل ملفات التحكم الرقمي المباشر (DNC) عبر USB وRS232، ودعم مبدل الأدوات التلقائي (ATC) عبر الإدخال/الإخراج الاحتياطي - كل ذلك في وحدة واحدة معتمدة من CE. تتيح لك أربعة خيارات للوحة التشغيل (A، وB، وC، وE) إمكانية مطابقة وحدة التحكم مع تخطيط جهازك وسير عمل المشغل. متوفر من المصنع مباشرة من SZGH (Shenzhen Guanhong Automation Co., Ltd.) مع نظام بيئي كامل للملحقات - مجموعات مؤازرة، ومجموعات عمود دوران، ومسامير كروية، وأدلة خطية، وأبراج، وخزائن كهربائية - كل ذلك من مورد واحد.


التوفر:



استفسر

وصف المنتج

وصف المنتج

SZGH-CNC1000TDc-2 — وحدة تحكم مخرطة CNC اقتصادية ذات محورين (4).jpg

المواصفات الرئيسية

المواصفات الأساسية

غرض	مواصفة
نموذج	SZGH-CNC1000TDc-2
يكتب	وحدة تحكم اقتصادية بمخرطة CNC ذات محورين (X/Z).
عرض	شاشة LCD عالية الوضوح مقاس 8.4 بوصة، دقة 800×600
المعالج	المعالج الدقيق ARM + FPGA
دورة الاستيفاء	2 مللي ثانية
مخرجات المغزل	2 مخرجات المغزل التناظرية
دعم مؤازر مطلق	نعم
دعم ايه تي سي	نعم (الإدخال/الإخراج الاحتياطي على CN4)
بلك	فتح PLC - قابل للتحرير عبر الإنترنت أو دون اتصال
برنامج ماكرو	نعم - افتح الماكرو للتطوير المرن
واجهة الملف	USB (DNC) + RS232 (DNC)
عرض الإحداثيات	الزيادة / المطلق / الكل (قابل للتحويل)
عرض تتبع ثنائي الأبعاد	نعم
الإدخال/الإخراج	56 مدخلاً × 32 مخرجًا
جهد التشغيل	24VDC / 5VDC (مصدر طاقة عالي الاستقرار)
خيارات اللوحة	A، B، C، E (يختار المستخدم واحدًا)
عمر زر التوقف الإلكتروني	1,000,000 عمر ميكانيكي للصحافة
تشغيل المفاتيح	نوع كريستال طويل العمر

موصلات اللوحة الخلفية

ميناء	وظيفة
CN15	تشغيل اتصال اللوحة
CN6	AB سيرفو / التحكم في السائق السائر
CN16	المفاتيح والأحمال الخارجية
CN11	وصلة صندوق محمول / MPG (مولد نبض يدوي).
CN4	وحدات الإدخال/الإخراج الاحتياطية لـ ATC
CN9	اتصال التشفير المغزل
CN3 و CN10	الأحمال الخارجية والمفاتيح وأجهزة الاستشعار (الإدخال/الإخراج)
CN5	محركات ومحركات X/Y/Z المؤازرة/السائر

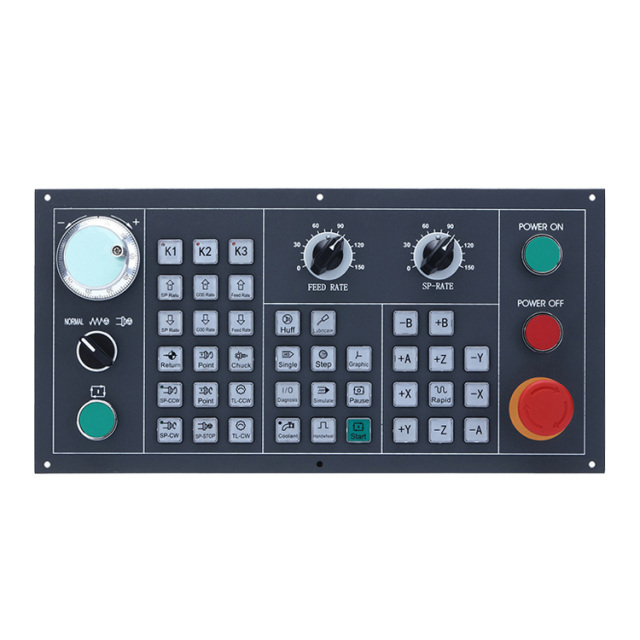

خيارات لوحة التشغيل

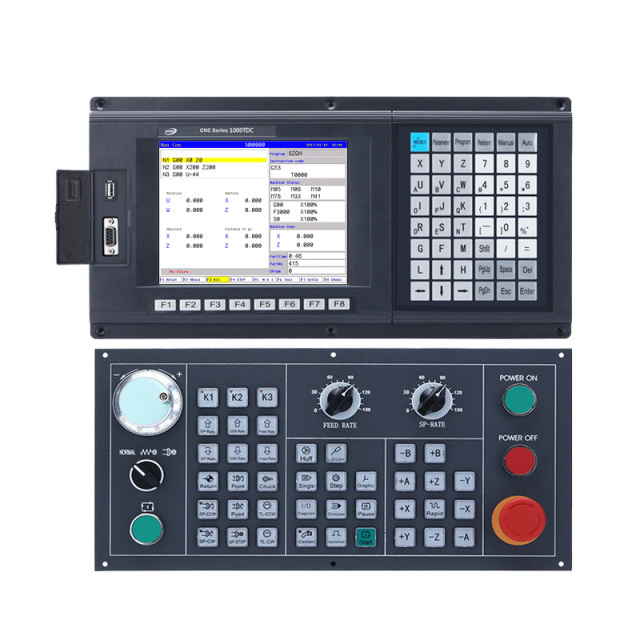

يتم شحن SZGH-CNC1000TDc-2 كمجموعة كاملة - وحدة تحكم المضيف + لوحة التشغيل + الملحقات - مع واحدة من تكوينات اللوحات الأربعة المحددة في وقت الطلب لتتوافق مع متطلبات الماكينة والمشغل لديك.

لوحة	يكتب	الميزة الرئيسية
لوحة	ميلا في الغالون / عقارب	عجلة يدوية مولدة للنبض للركض المتزايد الدقيق
لوحة ب	معدل التغذية	مفتاح تجاوز معدل التغذية ذو 16 ترس لتعديل معدل التغذية داخل الدورة
لوحة C	معدل SP	مفتاح تجاوز معدل المغزل ذو 16 ترس لتعديل سرعة المغزل
لوحة E	3-موقف الروتاري التبديل	المفتاح الدوار Siemens LA39 — محدد قوي للوضع أو نطاق السرعة

الميزات الرئيسية

شاشة عرض عالية الوضوح مقاس 8.4 بوصات مقاس 800 × 600 — توفر شاشة LCD الكبيرة والواضحة للمشغلين رؤية مريحة للإحداثيات والبرنامج النشط والحالة على مسافات أرضية المتجر النموذجية، مما يقلل من أخطاء القراءة وإجهاد المشغل.
فتح PLC قابل للتحرير عبر الإنترنت وغير متصل - يمكن الوصول إلى منطق السلم بشكل كامل. يمكن للمهندسين لديك تعديل برنامج التحكم أو توسيعه أو إعادة كتابته بالكامل باستخدام الأدوات القياسية - دون الحاجة إلى ترخيص برنامج خاص أو إذن من الشركة المصنعة. تعد هذه ميزة بالغة الأهمية لمنشئي المعدات الأصلية والمتكاملين الذين يحتاجون إلى منطق خاص بالجهاز.
دعم برامج الماكرو المفتوحة - يمكن كتابة ونشر دورات المعالجة المخصصة وإجراءات الفحص والبرامج البارامترية باستخدام بيئة الماكرو المضمنة، مما يجعل برمجة المهام المتكررة أسرع وأكثر مرونة.
نقل ملفات USB + RS232 DNC - قم بتحميل برامج الأجزاء مباشرة من محرك أقراص USB محمول أو انقل الملفات من جهاز كمبيوتر متصل عبر RS232. تدعم كلتا القناتين تدفق DNC (التحكم العددي المباشر) للبرامج الكبيرة جدًا بحيث لا يمكن تخزينها في ذاكرة وحدة التحكم.
دورة استيفاء تبلغ 2 مللي ثانية — توفر بنية المعالج المزدوج ARM + FPGA دورة استيفاء تبلغ 2 مللي ثانية، مما ينتج حركة محورية سلسة ودقيقة لعمليات الخراطة النهائية والخيوط.
مخرجان للمغزل التناظري — تتيح قناتا إخراج المغزل التناظري المستقلان لوحدة التحكم تشغيل تكوينات المخرطة ذات المغزل المزدوج أو توفير مخرج تجاوز مخصص للتحكم في سرعة المغزل.

مفاتيح الوظائف السريعة

يوفر SZGH-CNC1000TDc-2 مجموعتين من مفاتيح الوصول السريع التي تقلل من وقت إدخال المشغل أثناء الإعداد والإنتاج. تعمل المفاتيح الأبجدية السريعة على تشغيل إجراءات فورية للآلة أو المعلمة. توفر مفاتيح الوظائف F1–F8 الموجودة على الشاشة الرئيسية إمكانية الوصول بلمسة واحدة إلى أوضاع الإحداثيات، وMDI (إدخال البيانات يدويًا)، ووظائف الإعداد.

مفاتيح الوظائف السريعة للأبجدية

مفتاح	وظيفة
ف	ضبط سرعة التغذية اليدوية (مم/دقيقة)
أنا	تعيين قيمة الزيادة لخطوة واحدة
س	ضبط السرعة التناظرية للمغزل الأول
ت	أداة التبادل
ه	مسح تنسيق الجهاز على واجهة المعلمة

الإعدادات المسبقة لسرعة التغذية اليدوية (مفتاح F):

0 = 30 / 1 = 60 / 2 = 120 / 3 = 250 / 4 = 500 / 5 = 1000 / 6 = 1500 / 7 = 2000 / 8 = 2500 / 9 = 3000 مم / دقيقة

مفاتيح الوظائف F1–F8 (الشاشة الرئيسية)

مفتاح	وظيفة
F1	التحول إلى الإحداثيات النسبية
F2	التحول إلى الإحداثيات المطلقة
F3	التحول إلى كافة الإحداثيات
F4	التحول إلى برنامج التنسيق والمعالجة
F5	التحول إلى وضع MDI
F6	أداة الموقف
F7	تعيين نقطة الصفر لنظام إحداثيات قطعة العمل الحالية
F8	اختر نظام الإحداثيات

التطبيقات

يعد SZGH-CNC1000TDc-2 مناسبًا لكل من تصميمات مخرطة CNC الجديدة والمشروعات التحديثية التي تحول الآلات اليدوية أو البالية إلى تشغيل CNC كامل.

طلب	ملحوظات
ماكينة مخرطة CNC (جديدة)	التطبيق الأساسي - يستخدمه مصنعو المخارط OEM كنظام تحكم لمخارط الإنتاج CNC. يرى مخارط SZGH CNC للحصول على أمثلة كاملة للآلات.
مخرطة عمودية CNC	يدعم هندسة المخرطة العمودية مع التحكم في المحور X/Z وإدارة سرعة المغزل
مركز تصنيع المخرطة	مناسب لمراكز التصنيع ذات نمط المخرطة التي تتطلب تكامل ATC عبر وحدات الإدخال/الإخراج الاحتياطية CN4
تحديث مخرطة يدوية صغيرة	مسار الترقية المنسدل للمخارط اليدوية - يستبدل تشغيل العجلة اليدوية الحالية بتحكم كامل باستخدام رمز G CNC
التحديثية آلة الطحن اليدوية	يمكن تهيئتها لتطبيقات الطحن التحديثية الأساسية التي تتطلب تحكمًا ثنائي المحور
ماكينة طحن CNC	ينطبق على آلات الطحن CNC المخصصة ذات التكوينات ذات المحورين
مركز آلة الطحن	يدعم إعدادات مركز الطحن مع الإدخال/الإخراج المرن وتخصيص PLC المفتوح
ماكينة النقش CNC	مناسبة لآلات النقش التي تتطلب حركة محرفية دقيقة ذات محورين

مجموعة CNC وقفة واحدة

توفر SZGH الحزمة الكاملة لكل من الترقيات التحديثية وبنيات مخرطة CNC الجديدة - وحدة التحكم، ونظام المؤازرة، ومجموعة المغزل، والأدلة الخطية، والمسامير الكروية، والبرج، والخزانة الكهربائية المجمعة بالكامل. يؤدي الحصول على جميع المكونات من مورد واحد إلى التخلص من مخاطر التوافق وتبسيط عمليات الشراء والتشغيل ودعم ما بعد البيع. اتصل بـ SZGH للحصول على عرض أسعار كامل لقائمة المواد مقابل مواصفات جهازك المحدد.

عنصر	وصف	الاستخدام النموذجي
تحكم CNC كامل	مضيف SZGH-CNC1000TDc-2 + لوحة + ملحقات	نظام تحكم كامل للمخرطة أو التحديثية
طقم سيرفو	محركات مؤازرة المحور + محركات مؤازرة مطابقة	نظام القيادة ذات الحلقة المغلقة لمحور X/Z
مجموعة سيرفو المغزل	محرك سيرفو + حجم المحرك لطاقة المغزل	التحكم في سرعة المغزل بدقة عالية
طقم المغزل	محرك المغزل + حزمة العاكس (VFD).	محرك المغزل القياسي للبناء الجديد أو التحديثي
التشفير الدوارة	التشفير ردود الفعل موقف المغزل	تزامن المغزل لدورات الخيوط
MPG (مولد النبض اليدوي)	عجلة يدوية إلكترونية	الركض اليدوي الدقيق أثناء الإعداد
المحركات السائر والسائقين	نظام قيادة محور السائر ذو الحلقة المفتوحة	التحكم في المحور الأمثل من حيث التكلفة للآلات الأخف وزنًا
علبة التروس	علبة التروس المغزلية لتغييرات نطاق السرعة	محرك المغزل متعدد المدى
لوحة ترحيل الإدخال / الإخراج	لوحة ترحيل التوسعة للإدخال/الإخراج الخارجي	ملحقات الماكينة، سائل التبريد، التحكم في الظرف
برج أداة الآلة	برج أداة مدفوعة مؤازرة أو هيدروليكية	التغيير التلقائي للأداة لعمليات المخرطة
مسامير الكرة	إعادة تدوير الكرة اللولبية بدقة	محرك خطي محوري خالٍ من رد الفعل العكسي
الأدلة الخطية	سكك توجيه خطية صلبة + عربات	حركة سلسة ودقيقة للمحور
خزانة كهربائية	خزانة تحكم سلكية مسبقًا	بناء لوحة كاملة للآلة الجديدة أو التحديثية

لماذا تختار SZGH-CNC1000TDc-2

المصنع مباشرة من الشركة المصنعة - SZGH هي الشركة المصنعة، وليس الموزع. يعكس التسعير تكلفة الإنتاج، وليس هامش التوزيع. يتم تضمين الوصول المباشر إلى الدعم الهندسي وملفات المعلمات ووثائق الأسلاك بشكل قياسي.
افتح PLC - يمتلك مهندسوك المنطق - برنامج سلم PLC قابل للتحرير بالكامل دون مشاركة الشركة المصنعة. يمكن تنفيذ وصيانة الأقفال المتداخلة الخاصة بالماكينة ومنطق الأمان وتخصيصات الدورة داخل الشركة، وهو أمر ضروري لمصنعي المعدات الأصلية ومتكاملي الماكينات الذين يشحنون معدات مخصصة للعملاء النهائيين.
شهادة CE + أكثر من 10 سنوات من تاريخ الإنتاج - يحمل SZGH-CNC1000TDc-2 شهادة CE ومدعومًا بأكثر من عقد من الإنتاج والنشر الميداني في 126 دولة. تضمن إدارة الجودة ISO 9001 معايير تصنيع متسقة.
نظام بيئي كامل - مورد واحد للمجموعة الكاملة - بدءًا من البراغي الكروية والأدلة الخطية إلى محركات المؤازرة والأبراج والخزائن الكهربائية، توفر SZGH كل مكون رئيسي لبناء مخرطة CNC أو التعديل التحديثي. يؤدي الاستعانة بمورد واحد إلى تقليل المهلة الزمنية وتبسيط عملية التثبيت وتعزيز المساءلة بعد البيع.

طلب عرض أسعار أو استشارة فنية

يتوفر SZGH-CNC1000TDc-2 من المصنع مباشرة مع وثائق CE وملفات المعلمات ومخططات الأسلاك المتوفرة عند الطلب. اتصل بفريق التصدير في SZGH لمعرفة الأسعار الحالية، وإرشادات تحديد خيارات اللوحة، وتوصيات المؤازرة المتوافقة، وتقييم التطبيق لجهازك المحدد أو مشروع التحديث الخاص بك.
