SZGH-540D מכונת כרסום CNC קטנה, ציר חשמלי 24,000 סל'ד, BT30, 500×400 מ'מ, תקן ATC ל-8 תחנות

SZGH-540 לעומת SZGH-540D - איזו תצורה מתאימה לייצור שלך?

שתי המכונות חולקות את אותו בסיס, מסעות, ברגים כדוריים ומסילות מנחה. ההבדל הוא במכלול הציר ובתצורת החלפת הכלים.

בחר ב-SZGH-540D אם: החומרים העיקריים שלך הם סגסוגת אלומיניום, נחושת, פליז, פלסטיק הנדסי או חומרים מרוכבים; התוכניות שלך דורשות מהירויות ציר גבוהות עבור גימור פני השטח או חיי כלי בקוטר קטן; ואתה רוצה יכולת ATC כסטנדרט ללא ציון ואפשרויות תמחור בנפרד.

בחר את SZGH-540 אם: תמהיל הייצור שלך כולל קידוחי פלדה משמעותיים (Ø10+ מ'מ), הקשה מנירוסטה (M8+), או פעולות כרסום פנים כבדות הנהנות מהמומנט המהיר של הציר המכני - ואתה רוצה להחליט מאוחר יותר אם להוסיף ATC בהתבסס על נפח הייצור שלך.

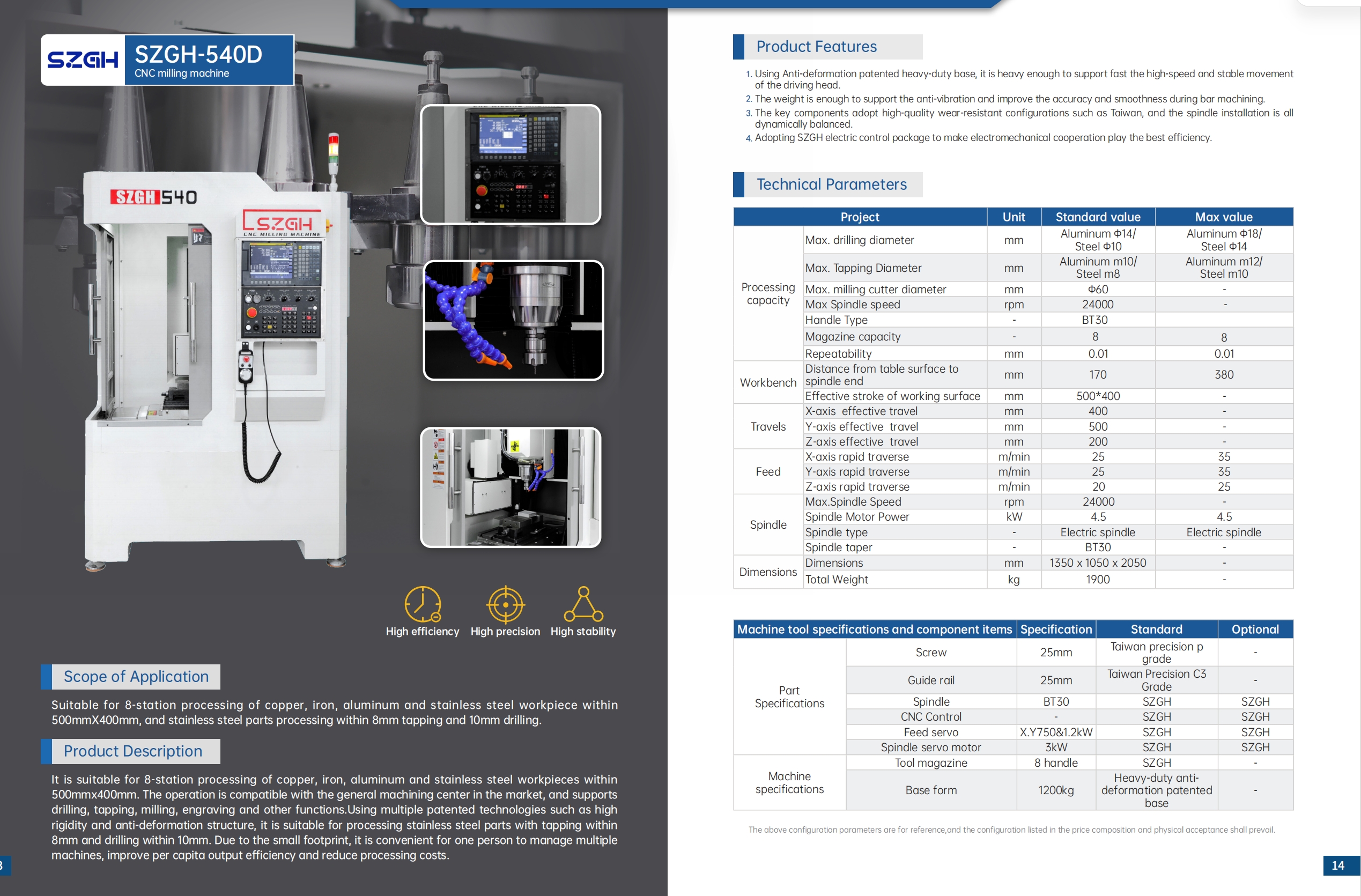

מפרט טכני

קיבולת עיבוד שבבי

שולחן עבודה

Axis Travel & Feed

צִיר

מגזין כלי

רכיבים ובנייה

מידות מכונה

תכונות ויתרונות עיקריים

ציר חשמלי 24,000 סל'ד - סטנדרטי, לא אופציונלי

ההבדל המובהק של ה-540D הוא שהציר החשמלי של 24,000 סל'ד מגיע מותקן מראש ומוגדר מראש כציוד סטנדרטי. ב-SZGH-540, הגעה ל-24,000 סל'ד דורשת ציון אפשרות הציר החשמלי בהזמנה - ספינות ה-540D מוכנות לעיבוד מהיר מהמחזור הראשון.

הציר החשמלי משלב את המנוע ישירות במחסנית הציר, ומבטל את שלבי העברת הרצועה וההילוכים של ציר מכני:

• הרטט נמוך יותר בסל'ד גבוה - ללא סטירת חגורה או תדירות רשת הילוכים. ב-15,000-24,000 סל'ד, הציר החשמלי מייצר פחות אנרגיית רטט מאשר ציר מכני מונע על ידי רצועה באותה מהירות, וכתוצאה מכך גימור משטח טוב יותר על חלקי אלומיניום ונחושת

• התקדמות הדוקה יותר במהירות גבוהה - TIR (הרחקת מחוון כוללת) נשמרת באופן עקבי יותר ב-20,000+ סל'ד בציר חשמלי עם הנעה ישירה מאשר במכלול מונע על רצועה, מאריכה חיי כלים בקוטר קטן ומשפרת את דיוק מיקום החורים בתוכניות אלומיניום מרובות חורים

• פחות צמיחה תרמית - ללא חום חיכוך מממשקי רצועה או גלגלי שיניים פירושו פחות התרחבות תרמית של מכלול הציר במהלך ריצות ייצור מתמשכות במהירות גבוהה, התומכת בעקביות מימדית על פני קבוצות ארוכות

4.5 קילוואט - מותאם לייצור אלומיניום במהירות גבוהה

מנוע הציר החשמלי בנפח 4.5 קילוואט של ה-540D מספק את ההספק הנדרש לכרסום פנים מתמשך מאלומיניום עם כרסום מעטפת Ø40–60 מ'מ, כרסום כיס עמוק באלומיניום 6061/7075, וכרסום מתאר מהיר של אלקטרודות נחושת - ללא ירידה בהספק בסל'ד גבוה בסל'ד גבוה בסל'ד של 50 קילוואט המשפיע על הבסיס המכני של 50 קילוואט. חלקים הדורשים גם פעולות כרסום וגם קידוח בקוטר קטן באותה תוכנית, 4.5 קילוואט ב-24,000 סל'ד מכסים את כל הטווח מבלי לדרוש שינוי מהירות הציר.

8 תחנות Servo ATC - סטנדרטי, כל 540D נשלח כמרכז עיבוד שבבי

כל SZGH-540D כולל את מגזין כלי שרת BT30 בעל 8 תחנות כציוד סטנדרטי. מגזין הכלים מאפשר רצפי ריבוי פעולות אוטומטיים לחלוטין: טען את החלק, התחל את התוכנית, והמכונה קודחת את כל החורים, דופקת את כל ההברגות וטוחנת את כל התכונות עד תום - ללא כל התערבות מפעיל בין החלפת כלי עבודה.

עבור בתי אלומיניום, מארזי אלקטרוניקה, לוחות מתקנים ובלוקי מחברים הדורשים 3-6 קריאות כלים לכל חלק, ה-ATC הסטנדרטי ממיר את ה-540D ממכונה חד פעולת למרכז עיבוד מיני גמיש. אינדקס תחנת כלים מונע על ידי סרוו מספק דיוק עקבי של מיקום הכלי לכל שינוי, ומפחית את הסיכון לסטייה בקוטר הכלי לכלי במהלך ריצות ממושכות ללא השגחה.

בסיס אנטי-דפורמציה במשקל 1,900 ק'ג - יציבות במהירות גבוהה בטביעת רגל קומפקטית

עיבוד ציר חשמלי במהירות גבוהה מעל 15,000 סל'ד מייצר אנרגיית רטט שמסגרות מכונה קלות יותר מעצימות במקום סופגות. ה-SZGH-540D משתמש באותו בסיס פטנט של 1,200 ק'ג נגד עיוותים כמו ה-540 - מה שמעניק לו מאפייני שיכוך רעידות באופן משמעותי מעל למכונות הספסל של 200-600 ק'ג שהוא מתחרה איתן בקטגוריית המכונות הקומפקטיות. בפועל: כרסום פנים אלומיניום ב-20,000 סל'ד עם כרסום מעטפת Ø40 מ'מ מייצר גימור משטח Ra 0.8-1.2 מיקרומטר עקבי ב-540D; מכונות קלות יותר באותו טווח מהירויות מראות ירידה בגימור הנגרמת על ידי רטט לאחר ייצור ממושך.

ברגי כדור דיוק בטייוואן ומסילות ליניאריות C3 - דיוק מתמשך

ה-540D שומר על ברגים כדוריים של טייוואן 25 מ'מ בדרגה P של ה-SZGH-540 ומסילות הכוונה ליניאריות של Taiwan Precision C3 - אותו מפרט המשמש ב-VMCs ביניים יפניים וטייוואנים. מסילות בדרגת C3 שומרות על דיוק מיקום בטווח של 0.012 מ'מ/300 מ'מ ומקיימות את מפרט החזרה של 0.01 מ'מ לאורך חיי השירות של המכונה, תוך שמירה על עקביות מימדית על פני ריצות אלומיניום ארוכות.

מפעיל אחד, מכונות מרובות - תצורת תאים במהירות גבוהה

ב-1,350×1,050 מ'מ, ה-540D תופסת את אותו שטח הרצפה כמו ה-540. מפרץ חנויות סטנדרטי בגודל 6×6 מ' מכיל שלוש יחידות. עם תקן 8 תחנות ATC, זמן המחזור ללא השגחה של ה-540D על בתי אלומיניום טיפוסיים (4-8 פעולות, 5-12 דקות לכל חלק) יוצר קצב טבעי למפעיל אחד לנהל שתיים עד שלוש מכונות בו זמנית - טעינה, פריקה וניטור בזמן שכל מכונה משלימה את המחזור האוטומטי שלה.

יישומים

ה-SZGH-540D ממוקם עבור עיבוד מהיר של אלומיניום, נחושת, פליז ופלסטיקה הנדסית בתוך מעטפת עבודה של 500×400 מ'מ.

SZGH-540D לעומת SZGH-540 מול SZGH-650D

בחר את ה-540D על פני ה-540 כאשר: אתה רוצה ביצועי ציר חשמלי ויכולת ATC כסטנדרט ללא תצורת הרחבה, והחומרים העיקריים שלך הם אלומיניום, נחושת, פליז או פלסטיק.

בחר את SZGH-650D על פני 540D כאשר: חלקי עבודה עולים על 500×400 מ'מ, יש צורך בהספק ציר גבוה יותר (7.5 קילוואט) עבור תוכניות אלומיניום גדולות יותר, או ATC של 12 תחנות (סטנדרטי ב-650D) נדרש עבור תוכניות עם יותר מ-8 קריאות כלים.

שאלות נפוצות

ש: מה ההבדל העיקרי בין ה-SZGH-540 ל-SZGH-540D?

שני הבדלים: סוג הציר ומגזין הכלים. ה-540 נשלח עם ציר BT30 מכני (6,000 סל'ד, 3 קילוואט) וללא ATC כסטנדרט. ה-540D נשלח עם ציר חשמלי של 24,000 סל'ד (4.5 קילוואט) ומגזין כלי סרוו 8 תחנות כסטנדרט. ניתן להגדיר את ה-540 עם כל אחת מהאפשרויות בזמן ההזמנה; ה-540D מספק את שניהם כתצורת הבסיס. עבור קונים שהייצור שלהם הוא בעיקר אלומיניום, נחושת או פליז עם תוכניות הדורשות מספר כלים, ה-540D מבטל את שלב בחירת האופציות.

ש: מדוע ה-540D משתמש בציר חשמלי במקום בציר המכני?

הציר החשמלי משלב את המנוע ישירות במחסנית הציר, ומבטל את העברת הרצועה וההילוכים. ב-24,000 סל'ד, זה מייצר פחות רעידות, יציאות הדוקה יותר וגימור משטח טוב יותר על אלומיניום וחומרים לא ברזליים מאשר ציר מכני באותה מהירות. הפשרה: לציר החשמלי יש מומנט במהירות נמוכה יותר מאשר לציר מכני, מה שהופך אותו לפחות מתאים לקידוח פלדה בקוטר גדול וכרסום פנים כבדים. ה-540D מיועד לייצור לא ברזליות במהירות גבוהה; לעבודות פלדה כבדות, ה תצורת ציר מכני SZGH-540 היא הבחירה הנכונה.

ש: האם ה-SZGH-540D עדיין יכול לחתוך פלדה?

כן - ה-540D יכול לכרסם פלדה עדינה, לקדוח פלדה לפי תקן Ø10 מ'מ (מקסימום Ø14 מ'מ), ולברז פלדה עד M8. לייצור הדורש קידוח פלדה מתמשך בקוטר גדול או כרסום פנים כבדים, הציר המכני של ה-540 מספק מומנט טוב יותר במהירות נמוכה. ה-540D אינו מוגבל לחיתוך פלדה, אך עיצוב הציר שלו נותן עדיפות לביצועי אלומיניום ולא ברזליים.

ש: איזה גימור משטח משיג ה-540D על אלומיניום?

בתנאים סטנדרטיים - כרסום קצה קרביד Ø8 מ'מ עם 4 חלילים, 18,000 סל'ד, הזנה של 3,500 מ'מ לדקה, עומק מעבר גימור של 0.2 מ'מ - ה-540D משיג Ra 0.8-1.2 מיקרומטר על קירות צד מאלומיניום 6061. עם טחנת קצה ייעודית לגימור אלומיניום ב-20,000–22,000 סל'ד ו-0.1 מ'מ מלאי, ניתן להשיג Ra 0.4–0.6 מיקרומטר על משטחי מראה ופני איטום.

ש: האם תקן ATC של 8 תחנות בכל יחידות ה-540D?

כֵּן. כל SZGH-540D נשלח עם מגזין כלי שרת BT30 עם 8 תחנות מותקן מראש. אין תצורה של שינוי ידני עבור ה-540D - ה-ATC הוא חלק בלתי נפרד מהגדרת המוצר של 540D. עבור קונים שרוצים את הציר החשמלי ללא ATC (כדי להפחית את עלות המכונה או לעבודה בפעולה אחת), ניתן להגדיר את ה-SZGH-540 עם אפשרות הציר החשמלי לפי הזמנה.

ש: איך מפעיל אחד מנהל מספר מכונות 540D?

זרימת העבודה זהה לתצורת ריבוי מכונות SZGH-540: טען ריק במכונה A, הפעל את התוכנית; ללכת למכונה B, לפרוק את החלק המוגמר, לטעון ריק חדש, להתחיל את התוכנית; לחזור למכונה A כאשר המחזור שלה מסתיים. עם ה-ATC הסטנדרטי של 8 תחנות המאפשר מחזורים אוטומטיים של 3-6 פעולות על חלקי אלומיניום (זמן מחזור אופייני: 5-12 דקות לכל חלק), יש מספיק זמן למפעיל אחד להשלים טעינה/פריקה במכונה הסמוכה לפני סיום המחזור הנוכחי. טביעת הרגל של 1,350×1,050 מ'מ של ה-540D מאפשרת שלוש יחידות במפרץ חנויות סטנדרטי בגודל 6×6 מ' עם גישה נוחה למפעיל.

ש: איך נראה לוח הזמנים של תחזוקת הציר החשמלי?

לציר החשמלי יש פחות נקודות בלאי מאשר לציר מכני (אין רצועות או גלגלי שיניים להחלפה), אך דורש: מחזורי חימום ציר יומיים (10-15 דקות במהירויות מדורגות מ-2,000 עד 24,000 סל'ד לפני הייצור), אספקת אוויר נקי ויבש לטיהור מסבי ציר, ואיזון כלים עבור כלים שפועלים מעל 000 ר'ל (BT 0 assemblies מעל 0 PM) משקל כולל של טחנת קצה של 200 גרם). חיי מסב הם 8,000-12,000 שעות עבודה בתנאים רגילים. SZGH מספקת את תוכנית החימום ואת לוח הזמנים לתחזוקה עם תיעוד המכונה; מחסניות ציר חלופי זמינות מחלקי חילוף של SZGH.

ש: מה זמן ההובלה והאחריות?

זמן ההובלה הוא 20-35 ימי עבודה מאישור ההפקדה. האחריות מכסה 12 חודשים על כל הרכיבים המכניים והחשמליים (לא כלול חומרים מתכלים ובלאי מחסנית ציר). תמיכה לאחר המכירה זמינה באמצעות אבחון וידאו מרחוק של WhatsApp 24/7. חלקי חילוף לרבות יחידות מחסנית ציר, מודולי כונן סרוו ורכיבי מנגנון ATC נשלחים משנג'ן בתוך 3-5 ימי עסקים.

הסמכות ואבטחת איכות

• CE מוסמך - תואם להנחיית המכונות של האיחוד האירופי 2006/42/EC; תיעוד CE מלא עבור שחרור ממכס של האיחוד האירופי

• ISO 9001:2015 - מערכת ניהול איכות מוסמכת על פני עיצוב, ייצור ואחרי מכירה

• מפעל היי-טק לאומי - מוכר על ידי משרד המדע והטכנולוגיה של סין מאז 2018

• 100+ פטנטים - המכסים גיאומטריה בסיסית, שילוב ציר חשמלי, פרמטרי סרוו ומנגנון ATC

• איזון דינמי - כל מכלולי הציר מאוזנים במפעל; מסמך אישור מסופק עם המכונה

• בדיקה לפני משלוח - כולל מחזור הרצה, דוח דיוק ממדים ואימות מחזור ATC

בקש הצעת מחיר

בעת בירור, אנא ספק: (1) חומרים ומידות עיקריות של חומר העבודה, (2) פעולות ראשוניות (קידוח, הקשה, כרסום כיס, חריטה), (3) גימור פני השטח הנדרש (ערך Ra אם ידוע), (4) נפח ייצור או גודל אצווה, ו- (5) מדינת היעד. SZGH יאשר את תצורת ה-540D הנכונה ויספק הצעת מחיר CIF.

זמן אספקה: 20-35 ימי עבודה מאישור ההפקדה

אחריות: 12 חודשים על כל הרכיבים המכניים והחשמליים (לא כלול חומרים מתכלים)
