SZGH-CNC1000TDc-3 — Controller per torni e centri di tornitura CNC a 3 assi ad alte prestazioni

SZGH-CNC1000TDc-3 — Controller per torni e centri di tornitura CNC a 3 assi ad alte prestazioni

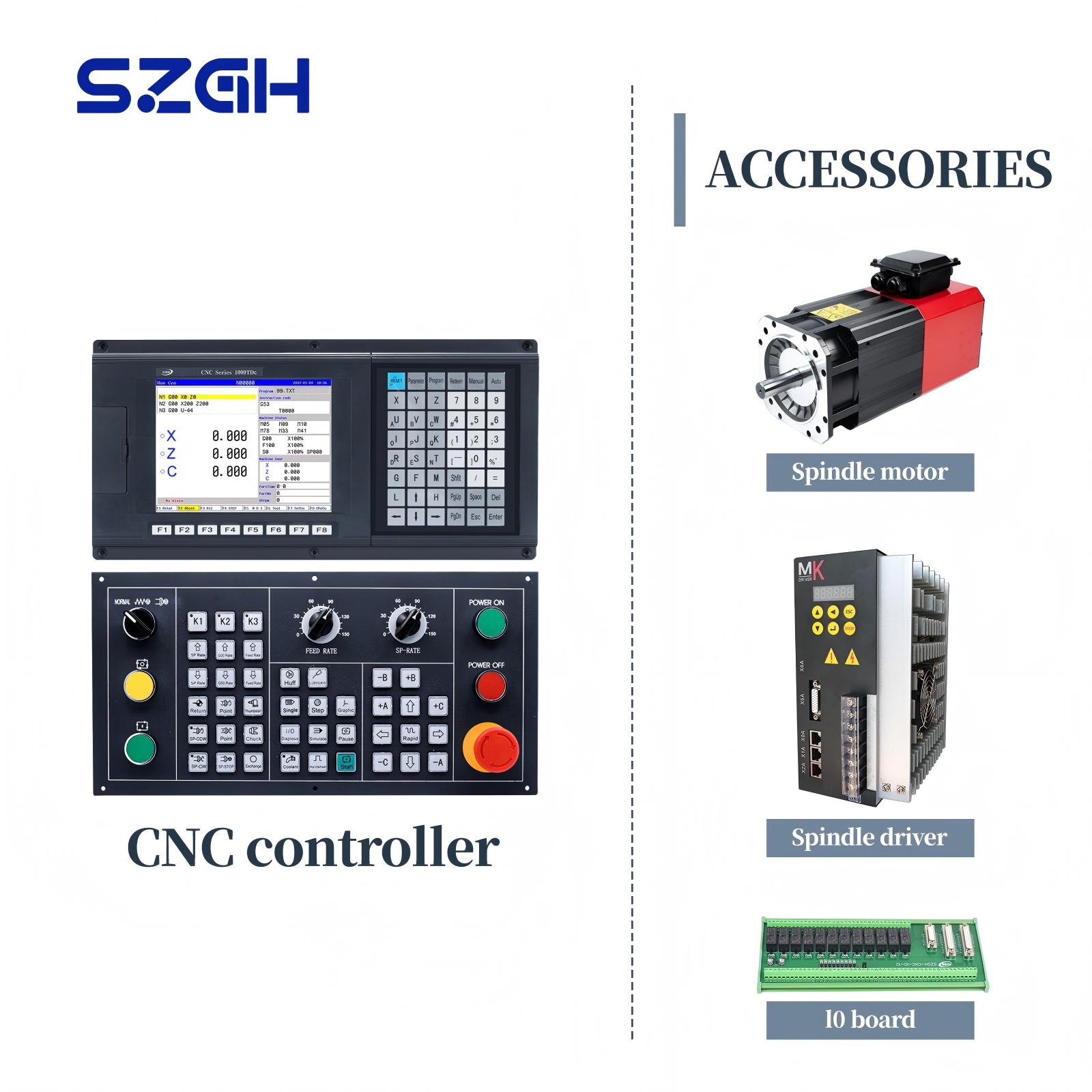

SZGH-CNC1000TDc-3 è un controller CNC a 3 assi ad alte prestazioni realizzato appositamente per torni CNC, centri di tornitura, rettificatrici e apparecchiature di automazione specializzate. Progettato come soluzione avanzata per costruttori e retrofitting che hanno superato i controller di tornitura a 2 assi di base, il TDc-3 aggiunge l'asse C (posizionamento servo del mandrino), supporto servo bus EtherCAT e Powerlink, quattro configurazioni della torretta con cambio utensile automatico (ATC) e modalità di doppio ciclo di filettatura, offrendo ai costruttori di macchine e alle officine l'architettura di controllo necessaria per l'utensileria motorizzata, l'integrazione della servotorretta e la filettatura interpolata ad alta precisione. Il controller viene fornito con un display LCD a colori 800×600 da 8,4 pollici, interfaccia completa in lingua inglese, controller logico programmabile (PLC) aperto e trasferimento file USB + RS232 Data Numerical Control (DNC). Direttamente in fabbrica da SZGH (Shenzhen Guanhong Automation Co., Ltd.), certificato CE, con una garanzia di 2 anni e supporto tecnico individuale 24 ore su 24.


Disponibilità:



Informarsi

Descrizione del prodotto

Descrizione del prodotto

SZGH-CNC1000TDc-3 | Controller per tornio e centro di tornitura CNC a 3 assi | Asse C | EtherCAT | CE

Quando scegliere il TDc-3 rispetto a un controller di base a 2 assi

La tua macchina utilizza una torretta servo o una torretta speciale. Le torrette servoassistite e con configurazione speciale richiedono un posizionamento servoassistito che un controller standard a 2 assi non è in grado di coordinare. Il TDc-3 supporta nativamente i tipi di servotorretta e ATC a torretta speciale, gestendo la sequenza di cambio utensile con il servoposizionamento di precisione richiesto da tali meccanismi.
È necessario l'asse C (posizionamento servomandrino) per l'utensileria motorizzata o la fresatura su un centro di tornitura. L'asse C trasforma il mandrino in un asse di posizionamento rotativo controllato tramite il comando M800, consentendo operazioni con utensili guidati (fresatura, foratura fuori centro e tornitura di contorni) direttamente sul tornio. Questa è la caratteristica distintiva di un controller per centri di tornitura rispetto a un controller per tornio semplice.
I servoazionamenti utilizzano la comunicazione bus EtherCAT o Powerlink. I moderni servoazionamenti bus dei principali produttori internazionali comunicano tramite protocolli EtherCAT o Powerlink anziché i tradizionali treni di impulsi passo/direzione. Il TDc-3 supporta entrambi i tipi di bus per l'alimentazione degli assi, fornendo una temporizzazione deterministica e una risposta servo più rapida che si traduce in una migliore finitura superficiale e profili di filettatura più accurati.
Avete bisogno del presetting utensile automatico o della tastatura del pezzo integrati nel ciclo CNC. Il TDc-3 include la funzione di scansione integrata, il presetting automatico degli utensili (ATL) e il supporto della sonda, in modo che la misurazione della lunghezza dell'utensile e l'impostazione del riferimento del pezzo avvengano all'interno del programma CNC anziché come passaggi di configurazione manuale.

Per la tornitura di base a 2 assi con ATC standard, vedere SZGH-CNC1000TDc-2.

Specifiche chiave

Specifiche principali

Articolo	Specifica
Modello	SZGH-CNC1000TDc-3
Tipo	Controller CNC a 3 assi ad alte prestazioni per tornio e centro di tornitura
Configurazione degli assi	2–5 assi (standard: X / Z / C)
Marca	SZGH (Shenzhen Guanhong Automation Co., Ltd.)
Display	LCD a colori da 8,4 pollici 800×600
Lingua del menu	Inglese (modifica a schermo intero, interfaccia inglese)
processore	Microprocessore ARM industriale a 32 bit ad alte prestazioni e basso consumo
Memoria	128 MB (100 MB di spazio di archiviazione utente)
I/O	56 × 32 (ingresso × uscita), liberamente modificabili
Massima velocità rapida	30 metri al minuto
Intervallo di velocità di alimentazione	0,001–15 m/min
minimo unità di programmazione	0,001 mm
Intervallo di dimensioni del programma	±99999,999 mm
Ingresso alimentazione	CA 220 V (±10%/−15%), 50 Hz ±2%, ≤200 W
Garanzia	2 anni
Tempi di produzione	5–7 giorni lavorativi (standard); più tempo per logo/imballaggio personalizzato
Servizio post-vendita	Supporto tecnico CNC individuale online 24 ore su 24
Certificazione	CE, ISO 9001

Supporto per mandrino e servo

Caratteristica	Specifica
Uscite mandrini analogici	Doppia tensione analogica 0–10 V (2 canali)
Asse C	Supportato: posizionamento continuo con servomandrino (M800)
Funzioni dell'asse C	Indicizzazione del mandrino, maschiatura rigida, lavorazione di filetti rigidi
Tipi di servo dell'asse di alimentazione	Stepper / Encoder incrementale / Encoder assoluto / Bus EtherCAT / Bus Powerlink
Offset della taglierina	compensazione C
Passo massimo della filettatura	1000 mm

ATC: quattro tipi di torrette supportate

Il TDc-3 supporta quattro configurazioni di torretta: seleziona il tipo che corrisponde all'hardware di cambio utensile della tua macchina.

Tipo di torretta	Descrizione
Torretta elettrica	Torretta rotante standard indicizzata elettricamente: la configurazione più comune sui torni CNC
Torretta binaria	Torretta di rilevamento della posizione dell'utensile con codifica binaria, generalmente utilizzata su progetti di macchine più vecchie o personalizzate
Torretta servo	Torretta di precisione azionata da servomotore: indicizzazione ad alta velocità con controllo della posizione ad anello chiuso
Torretta speciale	Configurazioni di torrette personalizzate o non standard per architetture di macchine specializzate

La configurazione della servotorretta offre la massima precisione di ripetizione e tempi di indicizzazione più rapidi.

Modalità di filettatura

Due modalità di ciclo di filettatura coprono l'intera gamma di applicazioni di filettatura del tornio.

Modalità	Descrizione
Modalità seguente	Filettatura che segue l'encoder del mandrino: il controller legge l'encoder del mandrino in tempo reale e sincronizza l'avanzamento dell'asse Z per tagliare filettature standard parallele, coniche e a più principi. Questo è il metodo di filettatura standard per la maggior parte dei lavori sui torni CNC.
Modalità interpolazione	Ciclo di filettatura interpolato: il controller genera il percorso della filettatura interpolando il movimento dell'asse, consentendo forme e profili di filettatura complessi che richiedono un movimento coordinato dell'asse oltre il semplice inseguimento dell'encoder.

La modalità Following gestisce praticamente tutti i requisiti di threading standard. La modalità interpolata è la scelta giusta quando la geometria della filettatura richiede una coordinazione precisa degli assi, come filettature a passo variabile o cicli di filettatura integrati con il movimento dell'asse C.

Controllo dell'asse C e del mandrino

Il supporto dell'asse C (posizionamento del servomandrino tramite M800) è ciò che distingue un controller per centri di tornitura da un semplice controller per tornio. Quando un servoazionamento è collegato al mandrino, il TDc-3 può comandare il mandrino come un asse di posizionamento rotativo controllato, consentendo l'indicizzazione del mandrino per il caricamento delle parti, la maschiatura rigida e operazioni di utensili motorizzati come foratura e fresatura fuori centro sulla faccia della parte o sul diametro esterno mentre è ancora nel mandrino del tornio. Le doppie uscite analogiche (0–10 V, due canali indipendenti) supportano configurazioni a due mandrini, come torni con mandrino principale e contromandrino, all'interno di un unico controller.

Supporto bus servo

Oltre ai servosistemi stepper standard e agli encoder incrementali/assoluti, il TDc-3 supporta i servosistemi bus EtherCAT e Powerlink su tutti gli assi di alimentazione. Le unità connesse a EtherCAT comunicano tramite un protocollo Ethernet industriale in tempo reale con tempi di ciclo deterministici, in genere 1 ms o meno, il che significa che il controller e le unità rimangono perfettamente sincronizzati anche durante i passaggi di filettatura ad alta velocità e i percorsi utensile live dell'asse C in cui gli errori di temporizzazione creerebbero difetti superficiali o di passo. Ciò rende il TDc-3 compatibile con i moderni servoazionamenti bus dei principali produttori internazionali, consentendo ai costruttori di macchine di specificare azionamenti di fascia alta senza modificare la piattaforma del controller CNC.

Funzioni aggiuntive

Funzione	Descrizione	Beneficio
Funzione di scansione	Scansione e digitalizzazione del profilo della parte: traccia un profilo esistente per generare un programma CNC	Consente il reverse engineering e la copiatura senza CAD/CAM
Sistema automatico di presetting utensile (ATS)	Misurazione automatica della lunghezza dell'utensile tramite posizionatore a bordo macchina	Elimina l'immissione manuale dell'offset utensile; riduce i tempi di configurazione e gli errori umani
Supporto sonda	Tastatura del pezzo per la misurazione del punto di riferimento e delle dimensioni	Verifica del pezzo in ciclo senza rimuovere la parte
Programma macro	Programmazione macro utente (cicli basati su variabili personalizzate)	Costruisci cicli flessibili e parametrizzati per famiglie di parti
Apri PLC	PLC integrato con modifica online dello schema ladder e diagnostica dei segnali	Il costruttore di macchine può personalizzare la logica I/O senza strumenti proprietari
USB+RS232DNC	Trasferimento file tramite chiavetta USB o connessione PC RS232; supporta la modalità DNC di programmi di massa	Esegui programmi di grandi dimensioni direttamente dallo spazio di archiviazione; facile backup e ripristino dei parametri

Applicazioni

Il TDc-3 è progettato per costruttori di macchine e retrofitting che lavorano con configurazioni di macchine più impegnative rispetto alla tornitura standard a 2 assi.

Applicazione	Note
Tornio CNC	Controller per tornio completo di funzionalità con ATC, filettatura e compensazione utensile. Vedere Torni CNC SZGH per soluzioni di macchine complete.
Centro di tornitura CNC	Il supporto dell'asse C e del doppio mandrino analogico consente configurazioni di utensili motorizzati, utensili motorizzati e contromandrino: l'applicazione principale per l'aggiornamento TDc-3.
Rettificatrice	Il TDc-3 supporta specificamente le applicazioni delle rettificatrici CNC, tra cui la scansione dei profili e il controllo di precisione degli assi di avanzamento per la rettifica cilindrica e superficiale.
Attrezzatura automatica/speciale	PLC aperto, programmazione macro e I/O flessibile rendono il TDc-3 adatto a macchinari di automazione specializzati in cui i controller di tornio standard non dispongono della flessibilità di I/O e degli assi richiesta.

Ordinazione e supporto

Articolo	Dettagli
Garanzia	2 anni
Tempi di produzione	5–7 giorni lavorativi (ordine standard); tempo aggiuntivo per il logo o l'imballaggio personalizzato
Tipi di pagamento	T/T, L/C, D/P, D/A, Carta di credito, PayPal, Western Union, Contanti, Impegno
Servizio post-vendita	Supporto tecnico CNC individuale online 24 ore su 24

Gli ingegneri CNC di SZGH forniscono supporto tecnico individuale 24 ore su 24, disponibile tramite WhatsApp per la messa in servizio, l'impostazione dei parametri e la risoluzione dei problemi.

Richiedi un preventivo

SZGH-CNC1000TDc-3 è disponibile direttamente in fabbrica presso Shenzhen Guanhong Automation Co., Ltd., con file di parametri e schemi elettrici forniti su richiesta; Gli ingegneri SZGH possono anche consigliare servoazionamenti e configurazioni della torretta compatibili per la costruzione della macchina specifica. Contattaci indicando il tipo di macchina, il numero di assi, il tipo di torretta e il marchio del servoazionamento per un preventivo personalizzato e una guida alla configurazione.
