SZGH-CNC1000TDc-2 — Controller per tornio CNC economico a 2 assi

SZGH-CNC1000TDc-2 è un controller economico per torni CNC a 2 assi (X/Z) realizzato per retrofit di macchine, costruttori OEM di torni CNC e officine che necessitano di prestazioni affidabili e precise senza il costo dei sistemi premium europei o giapponesi. È dotato di un display LCD ad alta definizione da 8,4 pollici, un ciclo di interpolazione di 2 ms, un controller logico programmabile (PLC) aperto modificabile sia online che offline, trasferimento file DNC (controllo numerico diretto) USB e RS232 e supporto cambio utensile automatico (ATC) tramite I/O di riserva, il tutto in un'unica unità certificata CE. Quattro opzioni del pannello operativo (A, B, C, E) consentono di adattare il controller al layout della macchina e al flusso di lavoro dell'operatore. Disponibile direttamente in fabbrica da SZGH (Shenzhen Guanhong Automation Co., Ltd.) con un ecosistema di accessori completo: kit servo, kit mandrino, viti a ricircolo di sfere, guide lineari, torrette e armadi elettrici, tutto da un unico fornitore.


Disponibilità:



Informarsi

Descrizione del prodotto

Descrizione del prodotto

SZGH-CNC1000TDc-2 — Controller per tornio CNC economico a 2 assi (4).jpg

Specifiche chiave

Specifiche principali

Articolo	Specifica
Modello	SZGH-CNC1000TDc-2
Tipo	Controller per tornio CNC economico a 2 assi (X/Z).
Display	LCD ad alta definizione da 8,4 pollici, risoluzione 800×600
Processore	Microprocessore ARM + FPGA
Ciclo di interpolazione	2 ms
Uscite del mandrino	2 uscite mandrini analogici
Supporto servo assoluto	SÌ
Supporto dell'ATC	Sì (I/O di riserva su CN4)
PLC	PLC aperto: modificabile online o offline
Programma macro	Sì: macro aperta per uno sviluppo flessibile
Interfaccia dei file	USB (DNC) + RS232 (DNC)
Visualizzazione delle coordinate	Incremento/Assoluto/Tutto (commutabile)
Visualizzazione del tracciamento 2D	SÌ
I/O	56 ingressi × 32 uscite
Tensione operativa	24 V CC / 5 V CC (alimentatore ad alta stabilità)
Opzioni del pannello	A, B, C, E (l'utente ne seleziona uno)
Durata del pulsante di arresto di emergenza	Vita meccanica di 1.000.000 di presse
Azionare i tasti	Tipo di cristallo a lunga durata

Connettori del pannello posteriore

Porta	Funzione
CN15	Azionare la connessione del pannello
CN6	Controllo AB Servo / Stepper Driver
CN16	Interruttori e carichi esterni
CN11	Connessione scatola portatile/MPG (generatore di impulsi manuale).
CN4	I/O di riserva per ATC
CN9	Collegamento encoder mandrino
CN3 e CN10	Carichi, interruttori e sensori esterni (I/O)
CN5	Servoazionamenti e motori passo-passo X/Y/Z

Opzioni del pannello operativo

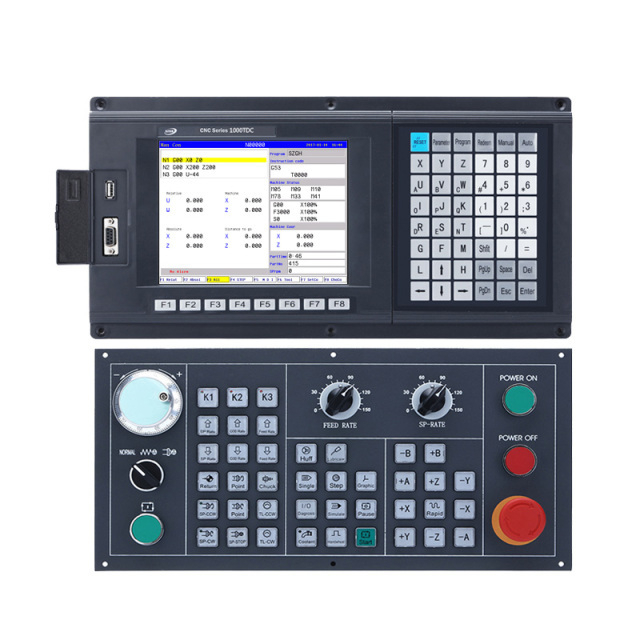

SZGH-CNC1000TDc-2 viene fornito come set completo - Controller host + Pannello operativo + Accessori - con una delle quattro configurazioni del pannello selezionate al momento dell'ordine per soddisfare i requisiti della macchina e dell'operatore.

Pannello	Tipo	Caratteristica fondamentale
Un pannello	MPG/Volantino	Volantino del generatore di impulsi manuale per uno spostamento incrementale preciso
Pannello B	Velocità di avanzamento	Interruttore di esclusione della velocità di avanzamento a 16 marce per la regolazione della velocità di avanzamento durante il ciclo
Pannello C	Tasso SP	Interruttore di esclusione della velocità del mandrino a 16 marce per la regolazione della velocità del mandrino
Pannello E	Selettore rotante a 3 posizioni	Selettore rotativo Siemens LA39: robusto selettore per modalità o gamma di velocità

Caratteristiche principali

Display ad alta definizione da 8,4 pollici 800×600 : un display LCD ampio e chiaro offre agli operatori una visualizzazione comoda delle coordinate, del programma attivo e dello stato alle distanze tipiche dell'officina, riducendo gli errori di lettura e l'affaticamento dell'operatore.
PLC aperto modificabile online e offline : la logica ladder è completamente accessibile. I tuoi ingegneri possono modificare, estendere o riscrivere completamente il programma di controllo utilizzando strumenti standard: non è richiesta alcuna licenza software proprietaria o autorizzazione del produttore. Questo è un vantaggio fondamentale per i costruttori e gli integratori OEM che necessitano di una logica specifica per la macchina.
Supporto di programmi macro aperti : cicli di lavorazione personalizzati, routine di tastatura e programmi parametrici possono essere scritti e implementati utilizzando l'ambiente macro integrato, rendendo la programmazione di lavori ripetitivi più rapida e flessibile.
Trasferimento file DNC USB + RS232 — Carica programmi pezzo direttamente da un'unità flash USB o trasferisci file da un PC collegato tramite RS232. Entrambi i canali supportano lo streaming DNC (Direct Numerical Control) per programmi troppo grandi per essere archiviati nella memoria del controller.
Ciclo di interpolazione di 2 ms — L'architettura a doppio processore ARM + FPGA offre un ciclo di interpolazione di 2 millisecondi, producendo un movimento degli assi fluido e preciso per operazioni di finitura, tornitura e filettatura.
2 uscite analogiche del mandrino — Due canali di uscita analogici indipendenti del mandrino consentono al controller di azionare configurazioni di tornio a doppio mandrino o fornire un'uscita di override dedicata per il controllo della velocità del mandrino.

Tasti funzione rapidi

SZGH-CNC1000TDc-2 fornisce due set di tasti ad accesso rapido che riducono il tempo di input dell'operatore durante l'impostazione e la produzione. I tasti rapidi alfabetici attivano azioni immediate sulla macchina o sui parametri. I tasti funzione F1–F8 sulla schermata principale forniscono l'accesso con un solo tocco alle modalità coordinate, MDI (immissione manuale dei dati) e funzioni di configurazione.

Tasti funzione rapidi alfabetici

Chiave	Funzione
F	Imposta la velocità di alimentazione manuale (mm/min)
IO	Imposta il valore di incremento del singolo passaggio
S	Imposta la velocità analogica del 1° mandrino
T	Strumento di scambio
E	Cancella le coordinate macchina sull'interfaccia dei parametri

Preimpostazioni della velocità di alimentazione manuale (tasto F):

0 = 30 / 1 = 60 / 2 = 120 / 3 = 250 / 4 = 500 / 5 = 1000 / 6 = 1500 / 7 = 2000 / 8 = 2500 / 9 = 3000 mm/min

Tasti funzione F1–F8 (schermata principale)

Chiave	Funzione
F1	Passa alla coordinata relativa
F2	Passa alla coordinata assoluta
F3	Passa a Tutte le coordinate
F4	Passa al programma Coordinate ed Elaborazione
F5	Passa alla modalità MDI
F6	Strumento di posizione
F7	Imposta il punto zero del sistema di coordinate corrente del pezzo
F8	Scegli Sistema di coordinate

Applicazioni

SZGH-CNC1000TDc-2 è adatto sia per la costruzione di nuovi torni CNC che per progetti di retrofit che convertono macchine manuali o usurate al funzionamento CNC completo.

Applicazione	Note
Tornio CNC (nuova costruzione)	Applicazione primaria: utilizzata dai produttori di torni OEM come sistema di controllo per i torni CNC di produzione. Vedere Torni CNC SZGH per esempi di macchine complete.
Tornio verticale CNC	Supporta la geometria del tornio verticale con controllo degli assi X/Z e gestione della velocità del mandrino
Centro di lavoro tornio	Adatto per centri di lavoro tipo tornio che richiedono l'integrazione ATC tramite I/O di riserva CN4
Piccolo retrofit su tornio manuale	Percorso di aggiornamento immediato per torni manuali: sostituisce il funzionamento del volantino esistente con il controllo CNC completo in codice G
Retrofit su fresatrice manuale	Può essere configurato per applicazioni di retrofit di fresatura di base che richiedono il controllo a 2 assi
Fresatrice CNC	Applicabile a fresatrici CNC dedicate con configurazioni a 2 assi
Centro di fresatura	Supporta configurazioni di centri di fresatura con I/O flessibile e personalizzazione PLC aperta
Macchina per incisione CNC	Adatto per macchine da incisione che richiedono un movimento interpolato preciso a 2 assi

Kit CNC unico

SZGH fornisce il pacchetto completo sia per gli aggiornamenti di retrofit che per la nuova costruzione di torni CNC: controller, servosistema, kit mandrino, guide lineari, viti a ricircolo di sfere, torretta e armadio elettrico completamente assemblato. L'approvvigionamento di tutti i componenti da un unico fornitore elimina il rischio di compatibilità e semplifica l'approvvigionamento, la messa in servizio e il supporto post-vendita. Contatta SZGH per un preventivo completo della distinta base rispetto alle specifiche specifiche della tua macchina.

Componente	Descrizione	Uso tipico
Controller CNC completo	SZGH-CNC1000TDc-2 host + pannello + accessori	Sistema di controllo completo per tornio o retrofit
Kit servo	Servomotori degli assi + servoazionamenti corrispondenti	Sistema di azionamento ad anello chiuso dell'asse X/Z
Kit servo mandrino	Servomotore + driver dimensionato per la potenza del mandrino	Controllo della velocità del mandrino ad alta precisione
Kit mandrino	Pacchetto motore mandrino + inverter (VFD).	Azionamento mandrino standard per nuove costruzioni o retrofit
Codificatore rotativo	Encoder di feedback della posizione del mandrino	Sincronizzazione dei mandrini per cicli di filettatura
MPG (generatore di impulsi manuale)	Volantino elettronico portatile	Jogging manuale di precisione durante l'impostazione
Motori passo-passo e driver	Sistema di azionamento dell'asse passo-passo ad anello aperto	Controllo degli assi a costi ottimizzati per macchine più leggere
Cambio	Cambio del mandrino per cambi di gamma di velocità	Azionamento mandrino multigamma
Scheda relè I/O	Scheda relè di espansione per I/O esterni	Periferiche della macchina, refrigerante, controllo del mandrino
Torretta per macchine utensili	Torretta portautensili servoassistita o idraulica	Cambio utensile automatico per operazioni di tornio
Viti a ricircolo di sfere	Viti a ricircolo di sfere di precisione	Azionamento lineare dell'asse senza gioco
Guide lineari	Guide lineari temprate + carrelli	Corsa dell'asse fluida e precisa
Armadio elettrico	Armadio di controllo precablato	Realizzazione di pannelli completi per macchine nuove o retrofit

Perché scegliere SZGH-CNC1000TDc-2

Direttamente in fabbrica dal produttore : SZGH è il produttore, non un distributore. Il prezzo riflette il costo di produzione, non il margine di distribuzione. L'accesso diretto al supporto tecnico, ai file dei parametri e alla documentazione sul cablaggio è incluso come standard.
Open PLC: i tuoi ingegneri possiedono la logica : il programma ladder PLC è completamente modificabile senza il coinvolgimento del produttore. Gli interblocchi specifici della macchina, la logica di sicurezza e le personalizzazioni dei cicli possono essere implementati e mantenuti internamente, il che è essenziale per i costruttori OEM e gli integratori di macchine che spediscono apparecchiature personalizzate ai clienti finali.
Certificazione CE + oltre 10 anni di storia produttiva — La SZGH-CNC1000TDc-2 è dotata di certificazione CE ed è supportata da oltre un decennio di produzione e implementazione sul campo in 126 paesi. La gestione della qualità ISO 9001 garantisce standard di produzione coerenti.
Ecosistema completo: un fornitore per il kit completo : dalle viti a ricircolo di sfere e guide lineari ai servoazionamenti, torrette e armadi elettrici, SZGH fornisce tutti i componenti principali della costruzione o del retrofit di un tornio CNC. L'approvvigionamento da un unico fornitore riduce i tempi di consegna, semplifica l'installazione e consolida la responsabilità post-vendita.

Richiedi un preventivo o una consulenza tecnica

SZGH-CNC1000TDc-2 è disponibile direttamente in fabbrica con documentazione CE, file di parametri e schemi elettrici forniti su richiesta. Contatta il team di esportazione SZGH per i prezzi attuali, indicazioni sulla selezione delle opzioni del pannello, consigli sui servocomandi compatibili e valutazione dell'applicazione per la tua macchina specifica o progetto di retrofit.
