SZGH-CNC1000TDc-2 — 2 Eksenli Ekonomik CNC Torna Kontrol Cihazı

SZGH-CNC1000TDc-2, birinci sınıf Avrupa veya Japon sistemlerinin maliyeti olmadan güvenilir, hassas performansa ihtiyaç duyan makine yenileme uzmanları, CNC torna tezgahı OEM imalatçıları ve atölyeler için tasarlanmış 2 eksenli (X/Z) ekonomik bir CNC torna tezgahı kontrol cihazıdır. 8,4 inç yüksek çözünürlüklü LCD, 2 ms enterpolasyon döngüsü, hem çevrimiçi hem de çevrimdışı düzenlenebilir açık Programlanabilir Lojik Denetleyici (PLC), USB ve RS232 Doğrudan Sayısal Kontrol (DNC) dosya aktarımı ve yedek I/O aracılığıyla Otomatik Takım Değiştirici (ATC) desteği içerir — hepsi tek bir CE sertifikalı ünitede. Dört işletim paneli seçeneği (A, B, C, E), denetleyiciyi makinenizin düzenine ve operatör iş akışına göre eşleştirmenize olanak tanır. Fabrikadan doğrudan SZGH'den (Shenzhen Guanhong Automation Co., Ltd.) tam aksesuar ekosistemiyle (servo kitleri, iş mili kitleri, vidalı miller, doğrusal kılavuzlar, taretler ve elektrik dolapları) tek bir tedarikçiden temin edilebilir.


Kullanılabilirlik:



Sor

Ürün Açıklaması

Ürün Açıklaması

SZGH-CNC1000TDc-2 — 2 Eksenli Ekonomik CNC Torna Kontrol Cihazı (4).jpg

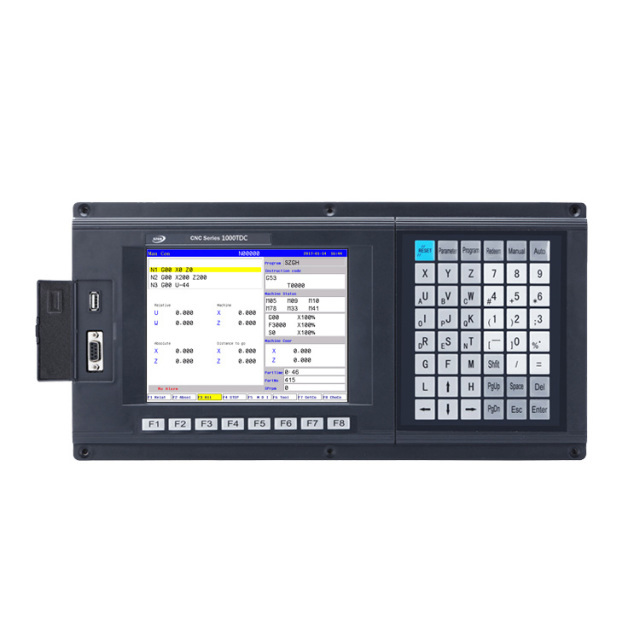

Temel Özellikler

Öğe	Şartname
Modeli	SZGH-CNC1000TDc-2
Tip	2 eksenli (X/Z) ekonomik CNC torna kontrolörü
Görüntülemek	8,4 inç yüksek çözünürlüklü LCD, 800×600 çözünürlük
İşlemci	ARM mikroişlemci + FPGA
Enterpolasyon döngüsü	2 ms
Mil çıkışları	2 analog iş mili çıkışı
Mutlak servo desteği	Evet
ATC desteği	Evet (CN4'te yedek G/Ç)
PLC'ler	Açık PLC — çevrimiçi veya çevrimdışı düzenlenebilir
Makro programı	Evet — esnek geliştirme için açık makro
Dosya arayüzü	USB (DNC) + RS232 (DNC)
Koordinat ekranı	Artış / Mutlak / Tümü (değiştirilebilir)
2D izleme ekranı	Evet
G/Ç	56 giriş × 32 çıkış
Çalışma gerilimi	24VDC / 5VDC (yüksek stabiliteli güç kaynağı)
Panel seçenekleri	A, B, C, E (kullanıcı birini seçer)
Acil durdurma düğmesinin ömrü	1.000.000 presin mekanik ömrü
Anahtarları çalıştır	Uzun ömürlü kristal tipi

Arka Panel Konektörleri

Liman	İşlev
CN15	Panel bağlantısını çalıştır
CN6	AB Servo / Step Sürücü kontrolü
CN16	Harici Anahtarlar ve Yükler
CN11	El kutusu / MPG (Manuel Darbe Üreteci) bağlantısı
CN4	ATC için yedek G/Ç'ler
CN9	Mil kodlayıcı bağlantısı
CN3 ve CN10	Harici yükler, anahtarlar ve sensörler (I/O)
CN5	X/Y/Z servo / step sürücüler ve motorlar

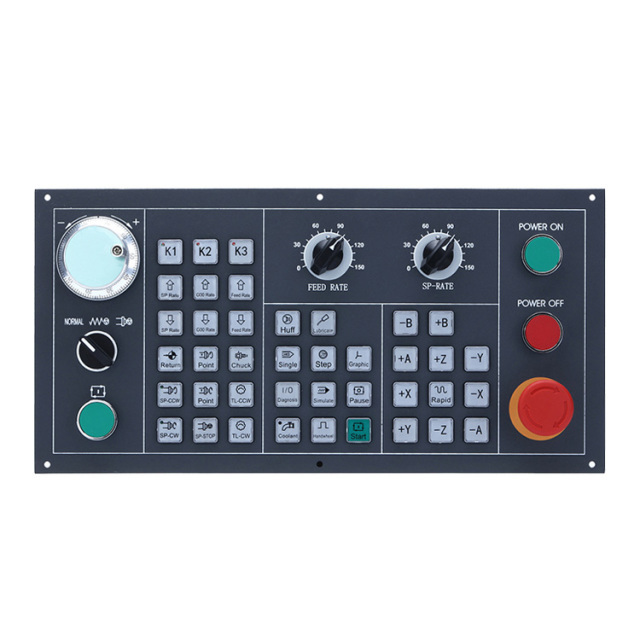

İşletim Paneli Seçenekleri

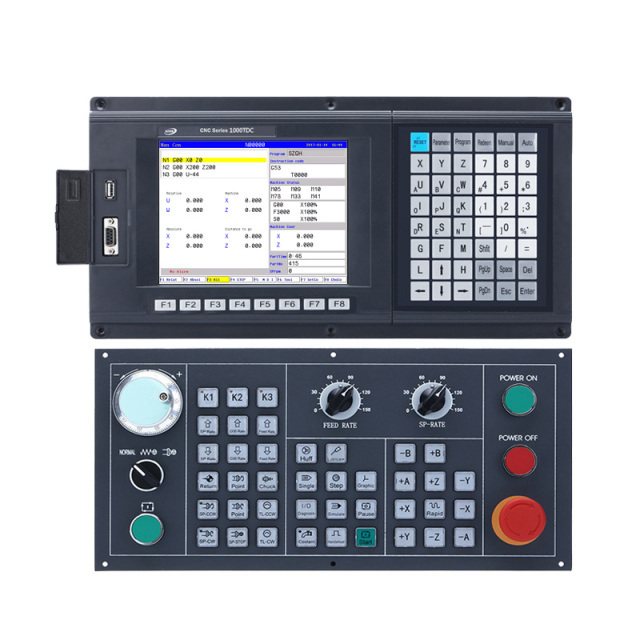

SZGH-CNC1000TDc-2, makine ve operatör gereksinimlerinize uyacak şekilde sipariş sırasında seçilen dört panel konfigürasyonundan biri ile birlikte komple bir set halinde gönderilir: Ana Bilgisayar Denetleyicisi + İşletim Paneli + Aksesuarlar.

Paneli	Tip	Temel Özellik
Bir Panel	MPG / El Çarkı	Hassas artımlı koşu için Manuel Darbe Üreteci el çarkı
B Paneli	İlerleme Hızı	Çevrim içi ilerleme hızı ayarı için 16 vitesli ilerleme hızı geçersiz kılma anahtarı
C Paneli	SP Oranı	İş mili hızı ayarı için 16 vitesli iş mili hızı geçersiz kılma anahtarı
E Paneli	3 Konumlu Döner Anahtar	Siemens LA39 döner anahtar — mod veya hız aralığı için sağlam seçici

Temel Özellikler

8,4 inç 800×600 yüksek çözünürlüklü ekran — Geniş, net bir LCD, operatörlere tipik atölye mesafelerindeki koordinatları, aktif programı ve durumu rahat bir şekilde görme olanağı vererek okuma hatalarını ve operatör yorgunluğunu azaltır.
Çevrimiçi ve çevrimdışı düzenlenebilir açık PLC — Merdiven mantığına tamamen erişilebilir. Mühendisleriniz standart araçları kullanarak kontrol programını değiştirebilir, genişletebilir veya tamamen yeniden yazabilir; özel bir yazılım lisansına veya üreticinin iznine gerek yoktur. Bu, makineye özel mantığa ihtiyaç duyan OEM üreticileri ve entegratörleri için kritik bir avantajdır.
Açık makro program desteği — Özel işleme çevrimleri, problama rutinleri ve parametrik programlar yerleşik makro ortamı kullanılarak yazılabilir ve dağıtılabilir, böylece tekrarlanan iş programlaması daha hızlı ve daha esnek hale gelir.
USB + RS232 DNC dosya aktarımı — Parça programlarını doğrudan bir USB flash sürücüden yükleyin veya dosyaları bağlı bir bilgisayardan RS232 aracılığıyla aktarın. Her iki kanal da denetleyici belleğinde saklanamayacak kadar büyük programlar için DNC (Doğrudan Sayısal Kontrol) akışını destekler.
2 ms enterpolasyon döngüsü — ARM + FPGA çift işlemcili mimarisi, 2 milisaniyelik bir enterpolasyon döngüsü sunarak son tornalama ve diş açma işlemleri için düzgün, doğru eksen hareketi üretir.
2 analog iş mili çıkışı — İki bağımsız analog iş mili çıkış kanalı, denetleyicinin çift iş milli torna konfigürasyonlarını çalıştırmasına veya iş mili hızı kontrolü için özel bir geçersiz kılma çıkışı sağlamasına olanak tanır.

Hızlı Fonksiyon Tuşları

SZGH-CNC1000TDc-2, kurulum ve üretim sırasında operatörün giriş süresini azaltan iki set hızlı erişim anahtarı sağlar. Alfabetik hızlı tuşlar anında makine veya parametre eylemlerini tetikler. F1–F8 işlev tuşları koordinat modlarına, MDI (Manuel Veri Girişi) ve kurulum işlevlerine tek dokunuşla erişim sağlar. Ana ekrandaki

Alfabe Hızlı Fonksiyon Tuşları

Anahtar	İşlev
F	Manuel besleme hızını ayarlayın (mm/dak)
BEN	Tek adımın artış değerini ayarlayın
S	1. iş milinin analog hızını ayarlayın
T	Değişim aracı
e	Parametre arayüzünde makine koordinatını temizle

Manüel besleme hızı ön ayarları (F tuşu):

0 = 30 / 1 = 60 / 2 = 120 / 3 = 250 / 4 = 500 / 5 = 1000 / 6 = 1500 / 7 = 2000 / 8 = 2500 / 9 = 3000 mm/dak

F1–F8 Fonksiyon Tuşları (Ana Ekran)

Anahtar	İşlev
F1	Göreli Koordinat'a Geçiş
F2	Mutlak Koordinat'a Geçiş
F3	Tüm Koordinatlara Geçiş
F4	Koordinasyon ve İşleme Programına Geçiş
F5	MDI Moduna Geçiş
F6	Konumlandırma Aracı
F7	Geçerli iş parçası koordinat sisteminin sıfır noktasını ayarlayın
F8	Koordinat sistemini seçin

Uygulamalar

SZGH-CNC1000TDc-2, hem yeni CNC torna yapıları hem de manuel veya yıpranmış makineleri tam CNC işlemine dönüştüren yenileme projeleri için uygundur.

Başvuru	Notlar
CNC torna tezgahı (yeni yapı)	Birincil uygulama - OEM torna üreticileri tarafından CNC torna tezgahlarının üretimi için kontrol sistemi olarak kullanılır. Görmek SZGH CNC torna tezgahları . Komple makine örnekleri için
CNC dikey torna	X/Z eksen kontrolü ve iş mili hızı yönetimi ile dikey torna geometrisini destekler
Torna işleme merkezi	CN4 yedek I/O aracılığıyla ATC entegrasyonu gerektiren torna tarzı işleme merkezleri için uygundur
Küçük manuel torna donanımı	Manuel torna tezgahları için anında yükseltme yolu — mevcut el çarkı işleminin yerini tam G kodu CNC kontrolüyle değiştirir
Manuel freze makinesinin yenilenmesi	2 eksenli kontrol gerektiren temel frezeleme iyileştirme uygulamaları için yapılandırılabilir
CNC freze makinesi	2 eksenli konfigürasyonlara sahip özel CNC freze makinelerine uygulanabilir
Freze makinesi merkezi	Esnek I/O ve açık PLC özelleştirmesi ile freze merkezi kurulumlarını destekler
CNC oyma makinesi	Hassas 2 eksenli enterpolasyonlu hareket gerektiren gravür makineleri için uygundur

Tek Noktadan CNC Kiti

SZGH, hem retrofit yükseltmeleri hem de yeni CNC torna yapıları için eksiksiz bir paket sağlar — kontrolör, servo sistemi, iş mili kiti, doğrusal kılavuzlar, bilyalı vidalar, taret ve tamamen monte edilmiş elektrik kabini. Tüm bileşenlerin tek bir tedarikçiden temin edilmesi uyumluluk riskini ortadan kaldırır ve satın alma, devreye alma ve satış sonrası desteği basitleştirir. Özel makine spesifikasyonunuza göre tam malzeme listesi teklifi için SZGH ile iletişime geçin.

Bileşen	Tanım	Tipik Kullanım
Tam CNC Kontrol Cihazı	SZGH-CNC1000TDc-2 ana bilgisayar + panel + aksesuarlar	Torna veya yenileme için komple kontrol sistemi
Servo Kiti	Eksen servo motorları + eşleşen servo sürücüler	X/Z ekseni kapalı çevrim tahrik sistemi
Mil Servo Kiti	Servo motor + iş mili gücüne uygun boyutta sürücü	Yüksek hassasiyetli iş mili hızı kontrolü
Mil Kiti	İş mili motoru + invertör (VFD) paketi	Yeni yapım veya yenileme için standart iş mili tahriki
Döner Kodlayıcı	İş mili konumu geri bildirim kodlayıcısı	Diş çekme çevrimleri için iş mili senkronizasyonu
MPG (Manuel Darbe Üreteci)	El elektronik el çarkı	Kurulum sırasında hassas manuel koşu
Step Motorlar ve Sürücüler	Açık döngü step eksen tahrik sistemi	Daha hafif makineler için maliyeti optimize edilmiş eksen kontrolü
Vites kutusu	Hız aralığı değişiklikleri için iş mili dişli kutusu	Çok aralıklı iş mili tahriki
G/Ç Röle Kartı	Harici G/Ç için genişletme röle kartı	Tezgah çevre birimleri, soğutma sıvısı, ayna kontrolü
Takım Tezgahı Taret	Servo tahrikli veya hidrolik takım tareti	Torna işlemleri için otomatik takım değiştirme
Bilyalı Vidalar	Hassas devridaim yapan bilyalı vidalar	Boşluksuz eksenli doğrusal tahrik
Lineer Kılavuzlar	Sertleştirilmiş doğrusal kılavuz raylar + arabalar	Pürüzsüz, doğru eksen hareketi
Elektrik Dolabı	Önceden kablolanmış kontrol kabini	Yeni makine veya yenileme için komple panel yapısı

Neden SZGH-CNC1000TDc-2'yi Seçmelisiniz?

Fabrikadan doğrudan üreticiden — SZGH distribütör değil, üreticidir. Fiyatlandırma, dağıtım marjını değil, üretim maliyetini yansıtır. Mühendislik desteğine, parametre dosyalarına ve kablolama belgelerine doğrudan erişim standart olarak dahildir.
Açık PLC — mühendisleriniz mantığın sahibidir — PLC ladder programı, üreticinin katılımı gerekmeden tamamen düzenlenebilir. Makineye özel kilitlemeler, güvenlik mantığı ve döngü özelleştirmeleri şirket içinde uygulanabilir ve bakımı yapılabilir; bu, özelleştirilmiş ekipmanı son müşterilere gönderen OEM üreticileri ve makine entegratörleri için çok önemlidir.
CE sertifikalı + 10 yıldan fazla üretim geçmişi — SZGH-CNC1000TDc-2, CE sertifikasına sahiptir ve 126 ülkede on yılı aşkın üretim ve saha dağıtımıyla desteklenmektedir. ISO 9001 kalite yönetimi tutarlı üretim standartları sağlar.
Tam ekosistem - komple kit için tek tedarikçi - Bilyalı vidalardan lineer kılavuzlara, servo sürücülere, taretlere ve elektrik kabinlerine kadar SZGH, bir CNC torna tezgahı yapısının veya retrofitinin her ana bileşenini sağlar. Tek tedarikçiden kaynak kullanımı, teslimat süresini kısaltır, kurulumu basitleştirir ve satış sonrası sorumluluğu pekiştirir.

Fiyat Teklifi veya Teknik Danışmanlık İsteyin

SZGH-CNC1000TDc-2, istek üzerine sağlanan CE belgeleri, parametre dosyaları ve kablo bağlantı şemalarıyla birlikte fabrikadan doğrudan temin edilebilir. Mevcut fiyatlandırma, panel seçeneği seçim kılavuzu, uyumlu servo önerileri ve özel makineniz veya yenileme projeniz için uygulama değerlendirmesi için SZGH ihracat ekibiyle iletişime geçin.
