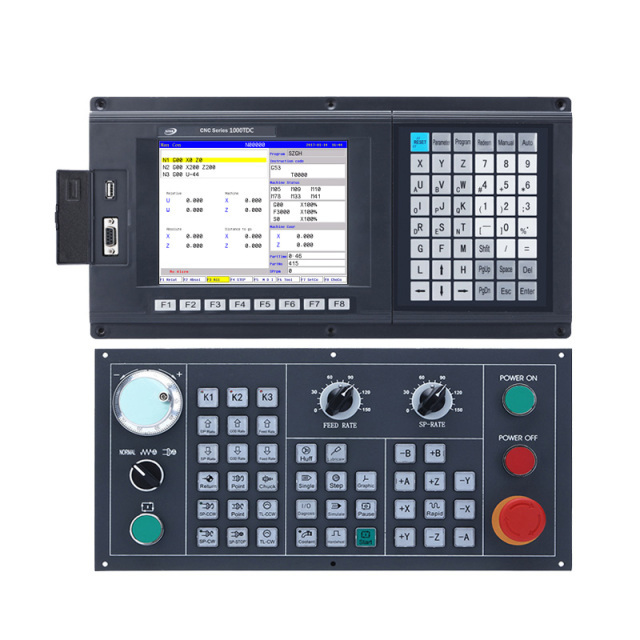

SZGH-CNC1000TDc-2 – 2-Achsen-Wirtschafts-CNC-Drehmaschinensteuerung

Die SZGH-CNC1000TDc-2 ist eine wirtschaftliche CNC-Drehmaschinensteuerung mit 2 Achsen (X/Z), die für Maschinennachrüster, OEM-Hersteller von CNC-Drehmaschinen und Lohnfertiger entwickelt wurde, die zuverlässige, präzise Leistung ohne die Kosten europäischer oder japanischer Premiumsysteme benötigen. Es verfügt über ein 8,4-Zoll-HD-LCD, einen 2-ms-Interpolationszyklus, eine offene speicherprogrammierbare Steuerung (SPS), die sowohl online als auch offline bearbeitet werden kann, USB- und RS232-Dateiübertragung mit direkter numerischer Steuerung (DNC) sowie Unterstützung für den automatischen Werkzeugwechsler (ATC) über Ersatz-E/A – alles in einem einzigen, CE-zertifizierten Gerät. Mit vier Bedienfeldoptionen (A, B, C, E) können Sie die Steuerung an das Layout Ihrer Maschine und den Bediener-Workflow anpassen. Erhältlich ab Werk direkt bei SZGH (Shenzhen Guanhong Automation Co., Ltd.) mit einem vollständigen Zubehör-Ökosystem – Servo-Kits, Spindel-Kits, Kugelumlaufspindeln, Linearführungen, Revolver und Schaltschränke – alles von einem Lieferanten.


Verfügbarkeit:



Erkundigen

Produktbeschreibung

Produktbeschreibung

SZGH-CNC1000TDc-2 – 2-Achsen-Wirtschafts-CNC-Drehmaschinensteuerung (4).jpg

Wichtige Spezifikationen

Kernspezifikationen

Artikel	Spezifikation
Modell	SZGH-CNC1000TDc-2
Typ	2-Achsen (X/Z) wirtschaftliche CNC-Drehmaschinensteuerung
Anzeige	8,4-Zoll-High-Definition-LCD, 800×600 Auflösung
Prozessor	ARM-Mikroprozessor + FPGA
Interpolationszyklus	2ms
Spindelausgänge	2 analoge Spindelausgänge
Absolute Servounterstützung	Ja
ATC-Unterstützung	Ja (Ersatz-E/A auf CN4)
SPS	Offene SPS – online oder offline bearbeitbar
Makroprogramm	Ja – offenes Makro für flexible Entwicklung
Dateischnittstelle	USB (DNC) + RS232 (DNC)
Koordinatenanzeige	Inkrement / Absolut / Alle (umschaltbar)
2D-Tracking-Anzeige	Ja
E/A	56 Eingänge × 32 Ausgänge
Betriebsspannung	24 VDC / 5 VDC (hochstabile Stromversorgung)
Panel-Optionen	A, B, C, E (Benutzer wählt eines aus)
Lebensdauer des Not-Aus-Tasters	1.000.000 Pressen mechanische Lebensdauer
Tasten betätigen	Langlebiger Kristalltyp

Rückwandanschlüsse

Hafen	Funktion
CN15	Panel-Verbindung bedienen
CN6	AB-Servo-/Schrittmotorsteuerung
CN16	Externe Schalter und Lasten
CN11	Verbindung zwischen Handheld-Box und MPG (Manual Pulse Generator).
CN4	Ersatz-E/As für ATC
CN9	Spindel-Encoder-Anschluss
CN3 und CN10	Externe Lasten, Schalter und Sensoren (I/O)
CN5	X/Y/Z-Servo-/Schrittmotoren und -Treiber

Bedienfeldoptionen

Der SZGH-CNC1000TDc-2 wird als komplettes Set geliefert – Host-Controller + Bedienpanel + Zubehör – mit einer von vier Panel-Konfigurationen, die zum Zeitpunkt der Bestellung ausgewählt werden, um Ihren Maschinen- und Bedieneranforderungen zu entsprechen.

Panel	Typ	Hauptmerkmal
Ein Panel	MPG / Handrad	Handrad des manuellen Impulsgenerators für präzises schrittweises Joggen
B-Panel	Vorschubgeschwindigkeit	16-Gang-Vorschubgeschwindigkeits-Override-Schalter zur Anpassung der Vorschubgeschwindigkeit während des Zyklus
C-Panel	SP-Rate	16-Gang-Spindelgeschwindigkeits-Override-Schalter zur Einstellung der Spindelgeschwindigkeit
E-Panel	3-Positionen-Drehschalter	Siemens LA39 Drehschalter – robuster Wahlschalter für Modus oder Geschwindigkeitsbereich

Hauptmerkmale

8,4-Zoll-High-Definition-Display mit 800 x 600 Pixeln – Ein großes, klares LCD-Display ermöglicht dem Bediener eine komfortable Sicht auf Koordinaten, aktives Programm und Status aus typischen Entfernungen in der Werkstatt, wodurch Lesefehler und Ermüdungserscheinungen des Bedieners reduziert werden.
Offene SPS, online und offline bearbeitbar – Die Kontaktplanlogik ist vollständig zugänglich. Ihre Ingenieure können das Steuerungsprogramm mit Standardtools ändern, erweitern oder komplett neu schreiben – keine proprietäre Softwarelizenz oder Herstellergenehmigung erforderlich. Dies ist ein entscheidender Vorteil für OEM-Hersteller und Integratoren, die maschinenspezifische Logik benötigen.
Unterstützung offener Makroprogramme – Benutzerdefinierte Bearbeitungszyklen, Messroutinen und parametrische Programme können mithilfe der integrierten Makroumgebung geschrieben und bereitgestellt werden, wodurch die Programmierung von Wiederholungsaufträgen schneller und flexibler wird.
USB + RS232 DNC-Dateiübertragung – Laden Sie Teileprogramme direkt von einem USB-Flash-Laufwerk oder übertragen Sie Dateien von einem angeschlossenen PC über RS232. Beide Kanäle unterstützen DNC-Streaming (Direct Numerical Control) für Programme, die zu groß sind, um im Controller-Speicher gespeichert zu werden.
2-ms-Interpolationszyklus – Die ARM + FPGA-Dual-Prozessor-Architektur liefert einen 2-Millisekunden-Interpolationszyklus und sorgt für eine gleichmäßige, präzise Achsenbewegung für Schlichtdreh- und Gewindeschneidvorgänge.
2 analoge Spindelausgänge – Zwei unabhängige analoge Spindelausgangskanäle ermöglichen es der Steuerung, Doppelspindel-Drehmaschinenkonfigurationen anzusteuern oder einen dedizierten Override-Ausgang für die Spindelgeschwindigkeitssteuerung bereitzustellen.

Schnelle Funktionstasten

Der SZGH-CNC1000TDc-2 bietet zwei Sätze Schnellzugriffstasten, die die Eingabezeit des Bedieners während der Einrichtung und Produktion reduzieren. Alphabetische Schnelltasten lösen sofortige Maschinen- oder Parameteraktionen aus. Die Funktionstasten F1–F8 auf dem Hauptbildschirm bieten One-Touch-Zugriff auf Koordinatenmodi, MDI (manuelle Dateneingabe) und Setup-Funktionen.

Alphabetische Schnellfunktionstasten

Schlüssel	Funktion
F	Manuelle Vorschubgeschwindigkeit einstellen (mm/min)
ICH	Stellen Sie den Inkrementwert für einen einzelnen Schritt ein
S	Analoge Drehzahl der 1. Spindel einstellen
T	Werkzeug austauschen
E	Maschinenkoordinaten auf der Parameterschnittstelle löschen

Manuelle Vorschubgeschwindigkeitsvoreinstellungen (F-Taste):

0 = 30 / 1 = 60 / 2 = 120 / 3 = 250 / 4 = 500 / 5 = 1000 / 6 = 1500 / 7 = 2000 / 8 = 2500 / 9 = 3000 mm/min

Funktionstasten F1–F8 (Hauptbildschirm)

Schlüssel	Funktion
F1	Wechseln Sie zur relativen Koordinate
F2	Wechseln Sie zur absoluten Koordinate
F3	Wechseln Sie zu „Alle Koordinaten“.
F4	Wechseln Sie zum Koordinaten- und Verarbeitungsprogramm
F5	Wechseln Sie in den MDI-Modus
F6	Werkzeug positionieren
F7	Nullpunkt des aktuellen Werkstückkoordinatensystems setzen
F8	Wählen Sie Koordinatensystem

Anwendungen

Die SZGH-CNC1000TDc-2 eignet sich sowohl für den Neubau von CNC-Drehmaschinen als auch für Nachrüstprojekte, bei denen manuelle oder abgenutzte Maschinen auf vollständigen CNC-Betrieb umgestellt werden.

Anwendung	Notizen
CNC-Drehmaschine (Neubau)	Hauptanwendung: Wird von OEM-Drehmaschinenherstellern als Steuerungssystem für CNC-Produktionsdrehmaschinen verwendet. Sehen SZGH CNC-Drehmaschinen für komplette Maschinenbeispiele.
CNC-Vertikaldrehmaschine	Unterstützt die vertikale Drehmaschinengeometrie mit X/Z-Achsensteuerung und Spindelgeschwindigkeitsverwaltung
Drehbearbeitungszentrum	Geeignet für Bearbeitungszentren im Drehmaschinenstil, die eine ATC-Integration über CN4-Ersatz-E/A erfordern
Nachrüstung einer kleinen manuellen Drehmaschine	Drop-in-Upgrade-Pfad für manuelle Drehmaschinen – ersetzt die vorhandene Handradbedienung durch eine vollständige G-Code-CNC-Steuerung
Nachrüstung einer manuellen Fräsmaschine	Kann für einfache Fräs-Nachrüstanwendungen konfiguriert werden, die eine 2-Achsen-Steuerung erfordern
CNC-Fräsmaschine	Anwendbar auf spezielle CNC-Fräsmaschinen mit 2-Achsen-Konfigurationen
Fräsmaschinenzentrum	Unterstützt die Einrichtung von Fräszentren mit flexiblen E/A und offener SPS-Anpassung
CNC-Graviermaschine	Geeignet für Graviermaschinen, die eine präzise interpolierte 2-Achsen-Bewegung erfordern

One-Stop-CNC-Kit

SZGH liefert das Komplettpaket sowohl für Retrofit-Upgrades als auch für den Aufbau neuer CNC-Drehmaschinen – Steuerung, Servosystem, Spindelsatz, Linearführungen, Kugelumlaufspindeln, Revolver und komplett montierter Schaltschrank. Die Beschaffung aller Komponenten von einem einzigen Lieferanten eliminiert Kompatibilitätsrisiken und vereinfacht die Beschaffung, Inbetriebnahme und den After-Sales-Support. Kontaktieren Sie SZGH für ein vollständiges Stücklistenangebot für Ihre spezifische Maschinenspezifikation.

Komponente	Beschreibung	Typische Verwendung
Vollständiger CNC-Controller	SZGH-CNC1000TDc-2 Host + Panel + Zubehör	Komplettes Steuerungssystem für Drehmaschine oder Nachrüstung
Servo-Kit	Achsservomotoren + passende Servotreiber	X/Z-Achsen-Antriebssystem mit geschlossenem Regelkreis
Spindel-Servo-Kit	Servomotor + Treiber für Spindelleistung dimensioniert	Hochpräzise Spindeldrehzahlregelung
Spindelsatz	Spindelmotor + Wechselrichter (VFD)-Paket	Standard-Spindelantrieb für Neubau oder Nachrüstung
Drehgeber	Spindelpositions-Feedback-Encoder	Spindelsynchronisation für Gewindeschneidzyklen
MPG (Manueller Impulsgenerator)	Tragbares elektronisches Handrad	Präzises manuelles Rütteln während der Einrichtung
Schrittmotoren und Treiber	Schrittachsen-Antriebssystem mit offenem Regelkreis	Kostenoptimierte Achssteuerung für leichtere Maschinen
Getriebe	Spindelgetriebe für Drehzahlbereichswechsel	Mehrbereichs-Spindelantrieb
I/O-Relaisplatine	Erweiterungsrelaisplatine für externe I/O	Maschinenperipherie, Kühlmittel, Spannfuttersteuerung
Werkzeugmaschinenrevolver	Servogetriebener oder hydraulischer Werkzeugrevolver	Automatischer Werkzeugwechsel für Dreharbeiten
Kugelumlaufspindeln	Präzisions-Kugelumlaufspindeln	Spielfreier Achsen-Linearantrieb
Linearführungen	Gehärtete Linearführungsschienen + Schlitten	Reibungslose, präzise Achsbewegung
Schaltschrank	Vorverdrahteter Schaltschrank	Kompletter Schalttafelaufbau für neue Maschine oder Nachrüstung

Warum sollten Sie sich für den SZGH-CNC1000TDc-2 entscheiden?

Direkt ab Werk vom Hersteller – SZGH ist der Hersteller, kein Händler. Die Preisgestaltung spiegelt die Produktionskosten wider, nicht die Vertriebsmarge. Direkter Zugriff auf technische Unterstützung, Parameterdateien und Verkabelungsdokumentation ist standardmäßig enthalten.
Offene SPS – Ihre Ingenieure besitzen die Logik – Das SPS-Kontaktplanprogramm ist ohne Beteiligung des Herstellers vollständig editierbar. Maschinenspezifische Verriegelungen, Sicherheitslogik und Zyklusanpassungen können im eigenen Haus implementiert und gewartet werden, was für OEM-Hersteller und Maschinenintegratoren, die maßgeschneiderte Geräte an Endkunden liefern, von entscheidender Bedeutung ist.
CE-zertifiziert + mehr als 10 Jahre Produktionsgeschichte – Der SZGH-CNC1000TDc-2 ist CE-zertifiziert und verfügt über mehr als ein Jahrzehnt Produktions- und Feldeinsatz in 126 Ländern. Das Qualitätsmanagement nach ISO 9001 gewährleistet einheitliche Fertigungsstandards.
Vollständiges Ökosystem – ein Lieferant für das komplette Kit – Von Kugelumlaufspindeln und Linearführungen bis hin zu Servoantrieben, Revolvern und Schaltschränken liefert SZGH alle wichtigen Komponenten für den Bau oder die Nachrüstung einer CNC-Drehmaschine. Die Beschaffung durch einen einzigen Lieferanten verkürzt die Vorlaufzeit, vereinfacht die Installation und festigt die Verantwortung für den Kundendienst.

Fordern Sie ein Angebot oder eine technische Beratung an

Der SZGH-CNC1000TDc-2 ist ab Werk direkt mit CE-Dokumentation, Parameterdateien und Schaltplänen auf Anfrage erhältlich. Kontaktieren Sie das SZGH-Exportteam für aktuelle Preise, Hinweise zur Auswahl von Panel-Optionen, Empfehlungen für kompatible Servos und Anwendungsbewertungen für Ihre spezifische Maschine oder Ihr Nachrüstprojekt.
