SZGH-46 Y Eksenli Torna-Freze Bileşik Makinası | 45mm Çubuk | 4+4 Güç Başlıkları | Tek Kurulumda Uç Yüz + Yan Yüz

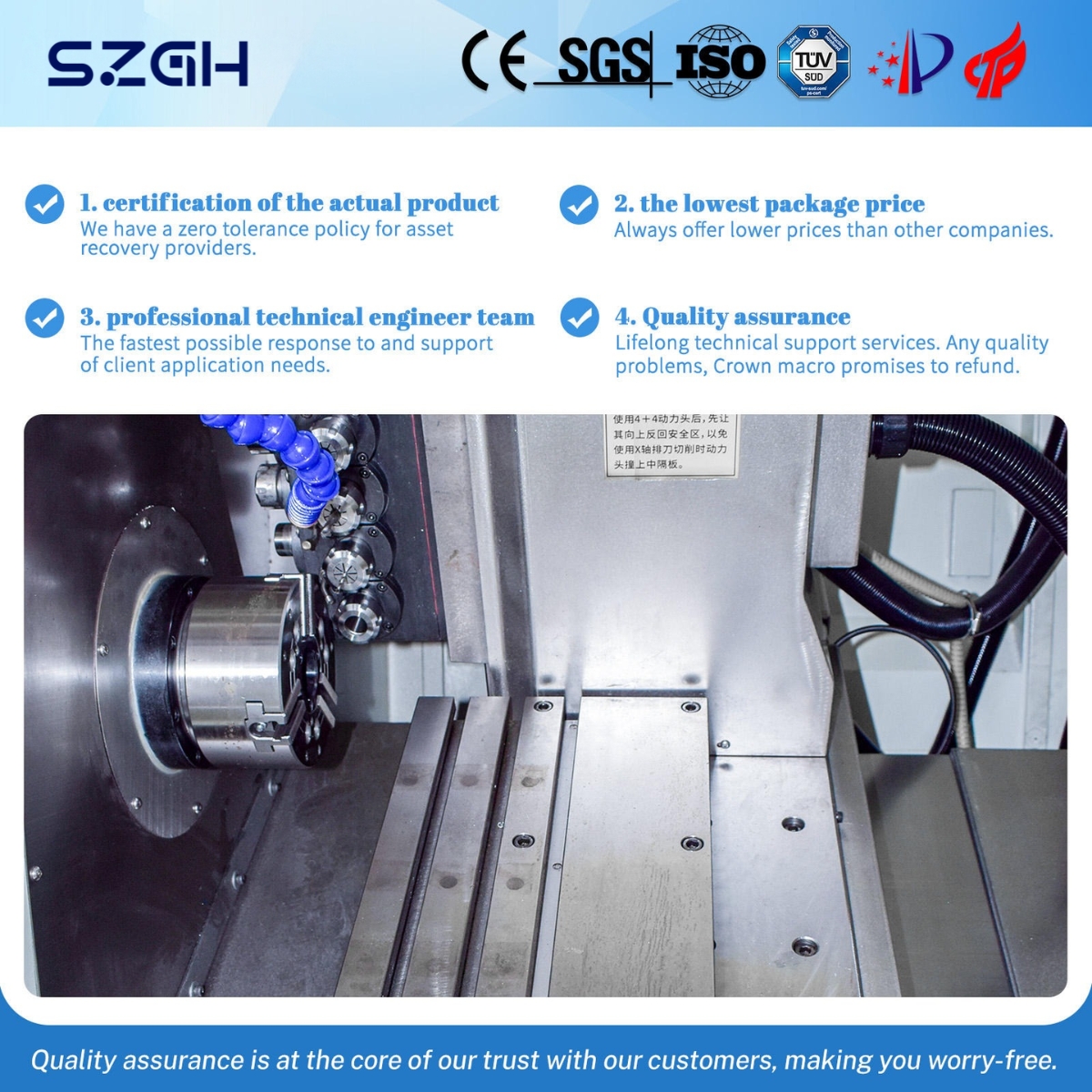

SZGH-46 Y Eksenli Torna-Freze Bileşik Makinesi Nedir?

SZGH-46 Y ekseni, SZGH-46 yüksek sertlikte torna platformu üzerine inşa edilmiş bir torna-freze bileşiği CNC makinesidir. SZGH-46J temelinde, 4+4 güç kafası konfigürasyonuna (4 uç yüz güç kafası ve 4 yan yüz güç kafası) sahip bir Y ekseni düzeneği ve 8 istasyonlu servo taret kurulu olup, 8 torna takımı konumu artı 4 uç yüz ve 4 yan yüz frezeleme/delme konumundan oluşan birleşik bir takım konfigürasyonu gerçekleştirilir. Bu, makinenin tek bir iş parçası üzerinde ikinci bir makineye aktarmaya gerek kalmadan tornalama, yüzey alma, diş açma, çapraz delme, eksenel delme, kılavuz çekme, kenar frezeleme ve parmak frezeleme işlemlerini tek bağlamada tamamlamasını sağlar. Çapı 45 mm'ye kadar olan çubuk stoğunu ve Ø100 mm'ye kadar disk boşluklarını işler ve çok yüzeyli işleme hassasiyetinin ve iş gücü verimliliğinin kritik olduğu otomotiv, hidrolik, havacılık ve medikal sektörlerindeki karmaşık parçalar için uygundur.

Teknik Özellikler

İşleme Kapasitesi

Y Ekseni (Canlı Takım)

Eksen Seyahati ve Beslemesi

Mil

Makine Boyutları ve Ağırlığı

Bileşen Özellikleri

Listelenen tüm parametreler referans amaçlıdır. Nihai satın alma siparişindeki konfigürasyon ve fiziksel kabul geçerli olacaktır.

Temel Özellikler ve Avantajlar

4+4 Güç Kafası Yapılandırması — Tek Programda Uç Yüz VE Yan Yüz

SZGH-46 Y ekseninin SZGH-36 Y eksenine göre belirleyici özelliği 4+4 güç kafası düzenidir : eksenel (uç yüz) işlemler için konumlandırılmış 4 güç kafası ve radyal (yan yüz) işlemler için konumlandırılmış 4 güç kafası — hepsi aynı Y ekseni düzeneğindedir ve tümüne yeniden kelepçelenmeden tek bir NC programıyla erişilebilir.

Pratik anlamda bu, aşağıdakilerin tümünü gerektiren bir parçanın tek bir makinede, tek bir kurulumda tamamlanabileceği anlamına gelir:

• Tornalanmış dış çap, yüzlü uçlar ve dişli sap (döndürme mili)

• Yan yüzde çapraz delinmiş kilitleme deliği (yan güç başlığı)

• Uç yüzündeki eksenel dişli delik (uç güç başlığı)

• Uç yüzü frezelenmiş yuva veya altıgen tahrik özelliği (uç güç başlığı)

• Yan OD'de düz frezelenmiş (yan güç başlığı)

SZGH-36 Y ekseni yalnızca yan yüz işlemlerini gerçekleştirir. SZGH-46 Y ekseni her ikisini de yönetir. Birden fazla yüzün (eksenel ve radyal) işlenmesini gerektiren parçalar için 4+4 konfigürasyonu doğru seçimdir ve tek alternatif bir torna artı bir işleme merkezi artı yeniden konumlandırma hatası içeren bir transfer adımıdır.

8 İstasyonlu Servo Taret — Karmaşık Parçalar için Tam Takım Tamamlayıcı

SZGH-46 Y ekseni, bir servo taretle donatılmıştır . 8 istasyonlu birincil tornalama takımı konumları için Bu, tahrikli takımlama operasyonlarından önce gelen veya bu operasyonların arasına giren tornalama, yüzey alma, kanal açma, diş açma ve delik işleme operasyonları için 8 bağımsız takım yuvası sağlar. 8 istasyonlu taret, karmaşık bir parça programının kaba işleme, yarı ince işleme, ince işleme, iç delik işleme, kanal açma ve diş açma için tornalama takımlarını manuel olarak takım değiştirmeye gerek kalmadan yükleyebileceği anlamına gelir. Servo taret, hidrolik taretlere göre daha hızlı ve daha tekrarlanabilir bir şekilde indeksleme yaparak, daha kısa çevrim sürelerine ve taret indeks konumunda daha iyi konumlandırma doğruluğuna katkıda bulunur.

ER25 Takım Tutucular — 36 Y Ekseninden Daha Büyük Takım Kapasitesi

SZGH-46 Y ekseni güç kafaları ER25 pens takım tutucularını kullanır. ER25, , SZGH-36 Y eksenindeki ER16'ya kıyasla kadar takım saplarını barındırır 16 mm çapa ; standart parmak frezeleri, kabuk frezelerini ve ER16'nın 10 mm maksimum sapı için çok büyük olan 45 mm çubuk stok iş parçalarında kullanılan matkapları kapsar. Güç kafaları tarafından desteklenen maksimum matkap çapı Ø16 mm olup, 45 mm çubuk kapasitesi dahilindeki parçalardaki tipik çapraz delik ve açık delik aralığına uygundur.

ER25, dünya çapındaki tüm önemli kesici takım markalarının geniş takım seçeneklerine sahip, dünya çapında standartlaştırılmış bir pens sistemidir.

220 mm Y Ekseni Hareketi — Daha Büyük İş Parçalarına Daha Fazla Erişim

SZGH-46 Y eksenindeki Y ekseni hareketi 220 mm'dir ; SZGH-36 Y eksenindeki 140 mm'den 80 mm daha fazladır. Bu ilave hareket, daha büyük iş parçası çaplarını (45 mm'ye kadar çubuk, Ø100 mm boş disk) ve daha uzun, daha büyük çaplı parçalarda kenar frezeleme ve çapraz delik delme için gereken daha büyük radyal ofseti karşılar. İş parçasının merkez hattından uzağa konumlandırılan özellikler için (örneğin, 45 mm'lik bir parçanın tam yarıçapında frezelenmiş düz yüzeyler) 220 mm'lik hareket, güç kafasının bu özelliğe eksen sınırı ihlalleri olmadan ulaşabilmesini sağlar.

Yüksek Hassasiyetli Temel: 3.000 kg Taban, ±0,0075 mm, SZGH Namlu Mili

SZGH-46 Y ekseni, SZGH-46J temel makinenin tam hassas özelliklerini devralır: ±0,0075 mm işleme doğruluğu, Ra 1,0 yüzey pürüzlülüğü, 3.000 kg deformasyon önleyici döküm taban, SZGH'nin kendi yapımı yüksek sağlamlıkta namlu mili, Ø32 mm bilyalı vidalar ve Ø30 mm H sınıfı doğrusal kılavuz raylar. Y ekseni tahrikli takım tertibatının eklenmesi, temel makinenin dönme hassasiyetinden ödün vermez; torna iş mili ve tahrikli takım iş mili mekanik olarak bağımsızdır ve sert taban, eş zamanlı veya sıralı çalışma sırasında her ikisinden de titreşimi emer.

Bu önemlidir çünkü bazı üreticilerin bileşik torna tezgahları, canlı takım düzeneğine uyum sağlamak için taban sertliğinden ödün verir. SZGH-46 Y ekseninde tahrikli takımlama, yeniden tasarım değil, halihazırda kanıtlanmış hassas platforma mühendislikle yapılan bir eklentidir.

Bir Makine İki Makinenin Yerini Alır — Büyük Ölçekte İşgücü ve Taban Alanında Azaltma

Tornalama ve çok yüzeyli frezeleme gerektiren karmaşık parçalara yönelik bir üretim hücresi tipik olarak şunlardan oluşur: bir CNC torna tezgahı, bir dikey işleme merkezi, bir malzeme aktarma rafı ve iki operatör (veya zamanı her iki makine arasında bölüştüren bir operatör). SZGH-46 Y ekseni bunu tek makineye ve tek operatöre indirir; otomatik çubuk besleyici entegrasyonuyla bu operatör birden fazla SZGH-46 Y ekseni ünitesini aynı anda denetleyebilir.

Zemin alanından tasarruf da önemlidir: SZGH-46 Y ekseninin 2.120 × 1.620 mm'lik kaplama alanı, iki makine kaplama alanının (tipik olarak 3.500–5.000 mm birleşik uzunluk) artı transfer alanının yerini alır. Üretim alanının metrekaresi başına ödeme yapan fabrikalar için bu, işgücü tasarrufundan bağımsız olarak ölçülebilir bir maliyet düşüşüdür.

Uygulamalar ve Endüstriler

SZGH-46 Y ekseni, tornalama artı çok yüzeyli frezeleme ve 45 mm çapa kadar çubuk stokunda veya Ø100 mm'ye kadar disk boşluklarında delme gerektiren karmaşık parçalar için uygundur; özellikle hem uç yüz hem de yan yüz özelliklerinin, tornalanmış dış çapa göre sıkı konum toleransları dahilinde işlenmesi gerektiği durumlarda.

Hidrolik Valf Gövdeleri ve Manifold Blokları

Eksenel giriş portlarına (uç yüz) ve radyal çıkış portlarına (yan yüz) sahip kartuş valf gövdeleri, çok yüzeyli delme ve kılavuz çekme gerektiren manifold blokları — 4+4 bileşik torna tezgahları için tanımlayıcı uygulama. Daha önce torna + işleme merkezi gerektiren fikstür transferli hidrolik valf gövdesi, SZGH-46 Y ekseninde tek kurulumda tamamlanıyor.

Otomotiv Şanzıman ve Aktarma Organı Bileşenleri

Eksenel ve radyal yağ geçişlerine sahip planet dişli taşıyıcılar, çapraz delinmiş yağlama deliklerine sahip diferansiyel örümcek milleri, indekslenmiş deliklere sahip ABS sensör halkaları — sıkı açısal ve konumsal toleranslar dahilinde hem eksenel hem de radyal işleme özellikleri gerektiren parçalar.

Havacılık Bağlantı Elemanları ve Yapısal Bileşenler

Tahrik özelliklerine (uç yüz altıgen veya Torx soketi) ve kilitleme çapraz deliklerine (yan yüz) sahip titanyum ve paslanmaz çelik havacılık bağlantı elemanları, çok yüzlü montaj özelliklerine sahip yapısal braketler - işlemler arasında yeniden konumlandırma hatasının spesifikasyona göre kabul edilmediği durumlarda.

Tıbbi Cihaz Bileşenleri

Uç yüz yuvaları ve yan kilitleme delikleri gerektiren kemik tornavidaları, çok yüzlü özelliklere sahip implant deneme gövdeleri, hem eksenel hem de radyal işlenmiş ayrıntılar gerektiren cerrahi alet kulpları.

Karmaşık Hassas Bağlantı Parçaları

Uç yüz giriş dişlerine ve yan yüz port dişlerine sahip hidrolik ve pnömatik bağlantı parçaları, çok bağlantı noktalı valf gövdeleri, hassas kaplin gövdeleri — birden fazla yüzde diş özelliği gerektiren tüm bağlantı parçaları.

Tipik İş Parçası Malzemeleri

SZGH-46 Y Ekseni vs. SZGH-36 Y Ekseni vs. Torna + İşleme Merkezi

Sertifikalar ve Kalite Güvencesi

• CE Sertifikası — Avrupa Makine Direktifi 2006/42/EC ve Alçak Gerilim Direktifi 2014/35/EU ile uyumludur.

• ISO 9001 — SZGHTECH üretim ve kalite yönetim sistemi sertifikalı.

• Ulusal Yüksek Teknoloji Kuruluşu - 2018'den beri Çin Bilim ve Teknoloji Bakanlığı tarafından onaylanmıştır.

• 100'den fazla Patent — Deformasyon önleyici taban dökümü, SZGH namlu mili tasarımı ve SZGH CNC sistem yazılımı telif hakkı dahil.

Sıkça Sorulan Sorular

SZGH-46 Y ekseni ile SZGH-36 Y ekseni arasındaki fark nedir?

SZGH-46 Y ekseni SZGH-36 Y ekseninden dört temel alanda farklılık gösterir: (1) çubuk kapasitesi — 45 mm'ye karşı 35 mm; (2) güç kafası konfigürasyonu — 4+4 (uç yüz + yan yüz) ve yalnızca yan 4, yani 46 Y ekseni aynı zamanda uç yüzdeki eksenel özellikleri de işleyebilir; (3) Y ekseni hareketi — 220 mm'ye karşı 140 mm; (4) takım tutucu boyutu — ER25 (16 mm sapa kadar) vs ER16 (10 mm sapa kadar); ve (5) taban hassasiyeti — 46 platformunda ±0,0075 mm ve 36 platformunda ±0,01 mm. Parçalarınızın çapı 35 mm'yi aştığında veya hem uç hem de yan yüzde işleme yapılması gerektiğinde SZGH-46 Y eksenini seçin.

'4+4 güç başlığı konfigürasyonu' ne anlama geliyor?

Bu, Y ekseni düzeneğinin eksenel olarak konumlandırılmış 4 adet canlı güç başlığı (iş parçasının uç yüzünde delme, kılavuz çekme ve frezeleme için) ve radyal olarak konumlandırılmış 4 adet canlı güç başlığı (yan yüzeyde çapraz delme, kılavuz çekme ve kenar frezeleme için) taşıdığı anlamına gelir. Her iki güç başlığı setine aynı NC programı ve aynı sıkıştırma ile erişilebilir. Bu, parçayı aynadan hiç çıkarmadan, tornalama artı uç yüz artı yan yüz işlemleri olmak üzere çok yüzeyli işlemenin tamamını mümkün kılar.

SZGH-46 Y ekseni bir parçanın hem uç yüzünü hem de yan yüzünü tek kurulumda işleyebilir mi?

Evet — bu, makinenin tanımlayıcı yeteneğidir ve onu SZGH-36 Y ekseni (yalnızca yan yüzü işleyen) yerine seçmenin temel nedenidir. 4 uç yüzlü güç başlığı iş parçasının ucuna eksenel olarak delik açar, kılavuz çeker ve frezeler. 4 yan yüzlü güç başlığı, iş parçasının yan tarafına radyal olarak delik açar, kılavuz çeker ve frezeler. Her iki işlem de tek bir NC dosyasında programlanır ve aynı sıkma işlemi içinde yürütülür; işlenen tüm özellikler arasında ±0,0075 mm konum doğruluğu korunur.

Güç kafaları hangi takım tutucu sistemini kullanıyor?

Güç kafaları ER25 pens tutucularını kullanır. , çapı 1 mm'den 16 mm'ye kadar olan takım saplarını barındıran ER25, dünya çapındaki tüm büyük kesici takım üreticilerinin sunduğu, dünya çapında standartlaştırılmış bir pens sistemidir. Desteklenen maksimum matkap çapı Ø16 mm'dir.

SZGH-46 Y ekseni, bir torna tezgahının yanı sıra ayrı bir işleme merkezinin çalıştırılmasına kıyasla nasıldır?

Torna + işleme merkezi kombinasyonu, iki makine, iki operatör (veya operatör başına iki kat çevrim süresi), işlemler arasında bir malzeme transfer adımı gerektirir ve parçanın her yeniden sabitlenmesinde 0,02-0,08 mm'lik bir yeniden konumlandırma hatasına neden olur. SZGH-46 Y ekseni her iki makineyi tek bir makineyle değiştirir, tek bir operatörle çalışır (çubuk besleyicili birden fazla ünite), transfer adımını ortadan kaldırır ve parça aynadan asla ayrılmadığı için tüm özellikler arasında ±0,0075 mm konumsal doğruluk elde eder. SZGH-46 Y ekseninin kapladığı taban alanı tipik olarak bir torna artı transfer alanı olan işleme merkezinin toplam kapladığı alanın %40-50'sidir.

Servo taret nedir ve neden önemlidir?

8 istasyonlu servo taret, ana tornalama takımlarını (dış tornalama, delik işleme, kanal açma, diş açma takımları) barındırır. 'Servo', taret indekslerinin hidrolik çalıştırma yerine servo motor kontrolü altında olması anlamına gelir; bu da her takım istasyonunda daha hızlı, daha tekrarlanabilir konumlandırma sağlar. Birçok takım pozisyonunda dolaşan karmaşık parçalar için, daha hızlı taret indeksleme doğrudan çevrim süresini azaltır. Servo mekanizması ayrıca taret indeks noktasında daha az konumsal dağılım üretir ve bu da üretim partisi genelinde boyutsal tutarlılığa katkıda bulunur.

SZGH-46 Y ekseni tahrikli takımlama operasyonlarında hangi hassasiyete ulaşır?

Delinmiş deliklerin, frezelenmiş özelliklerin ve dişli dişlerin döndürülmüş dış çapa göre konum doğruluğu makinenin eksen konumlandırma doğruluğu tarafından yönetilir: ±0,0075 mm . Bu, tornalama ve tahrikli takımlama gibi tüm işlemler için geçerlidir çünkü tüm işlemler aynı sert tabanı, aynı doğrusal kılavuz ray sistemini ve aynı SZGH Ac8F-G kontrol sistemi servo döngüsünü paylaşır.

Teslim süresi ve nakliye düzenlemesi nedir?

Standart üretim teslim süresi, 20-35 iş günüdür . depozitonun alınmasından itibaren 3.000 kg'lık makine ağırlığı nedeniyle, 20 ft'lik bir konteynere genellikle 1-2 ünite sığar. Makine, pas önleyici işlem görmüş ve nem bariyeri korumalı güçlendirilmiş ahşap ihracat sandığı içinde gönderilir. SZGHTECH tam gümrük belgeleri sağlar: ticari fatura, paketleme listesi, menşe belgesi, CE uygunluk beyanı ve fabrika test raporu.

İhracat Pazarları ve Müşteri Referansları

SZGH-46 Y ekseni bileşik makinesi şu adreste aktif üretimdedir:

Doğu Avrupa : Türk hidrolik valf gövdesi üreticileri (çok portlu valf üretimi), Romanya otomotiv 1. kademe tedarikçileri (çok yönlü özelliklere sahip aktarma organları bileşenleri)

Güneydoğu Asya : Vietnam hassas işleme atölyeleri (tıbbi cihaz ve havacılık alt yükleniciliği), Taylandlı otomotiv 1. kademe tedarikçileri (şanzıman ve yakıt sistemi bileşenleri)

Orta Doğu : Suudi Arabistan petrol ve gaz bileşeni üreticileri (çok portlu hidrolik bağlantı parçaları), BAE hassas mühendislik atölyeleri

Amerika Kıtası : Meksika otomotiv tedarik zinciri (karmaşık bağlantı elemanı ve aktarma organları üretimi), SZGH bölgesel distribütörleri aracılığıyla ABD hassas atölyeleri

Fiyat Teklifi İsteyin veya Kataloğu İndirin

Karmaşık parçaların hem uç yüzünü hem de yan yüzünü tek kurulumda, tek makinede işlemeniz mi gerekiyor?

SZGHTECH'in ihracat ekibi tüm sorulara 1 iş günü içinde yanıt veriyor.
