SZGH-1090 Portal İşleme Merkezi | 900×1.000 mm Masa | BT40 / 24.000 rpm Elektrikli Mil | 0,01 mm Tekrarlanabilirlik

SZGH-1090 Nedir?

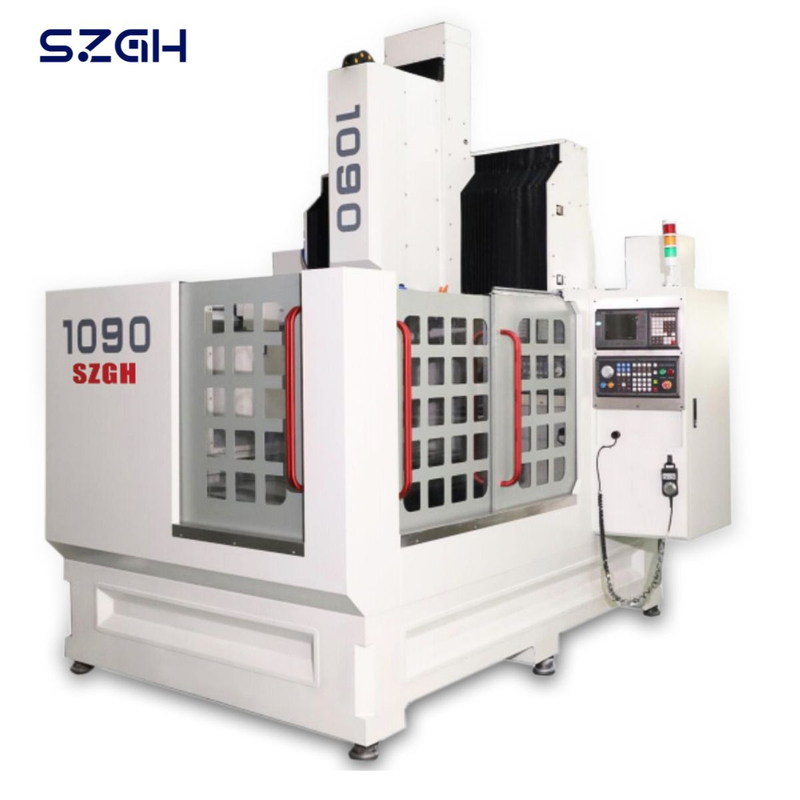

SZGH-1090, Shenzhen Guanhong Technology Co., Ltd. (SZGHTECH) tarafından üretilen bir CNC portal işleme merkezidir. İş mili köprüsünün 900×1000 mm'lik sabit bir çalışma masası üzerinde hareket ettiği, büyük boyutlu plakaların, ağır kalıp tabanlarının ve büyük yapısal parçaların işlenmesine olanak tanıyan ters sütunlu hareketli köprü mimarisine sahiptir. İki modeli mevcuttur — SZGH-1090 (BT40, 8.000 rpm, 11/15 kW) ve SZGH-1090D (BT30 elektrikli iş mili, 24.000 rpm, 11 kW) — her ikisi de aynı eksen hareketlerini paylaşır (X 900 mm, Y 1.000 mm, Z 500 mm), 0,01 mm tekrarlanabilirlik, Tayvan C3 sınıfı bilyalı vidalar, Tayvan P sınıfı kılavuz rayları ve SZGH CNC kontrol sistemi.

Teknik Özellikler

Hareket ve Eksen

Mil ve Takımlar

Makine Gövdesi ve Yardımcı Programlar

Temel Bileşenler (OEM Ortakları)

Denetleyici Seçenekleri

Temel Özellikler ve Avantajlar

Hareketli Portal Mimarisi — Masayı Değil Parçayı İşleyin

Geleneksel bir VMC'de, iş tablası X ve Y yönünde hareket ederken iş mili Z yönünde hareket eder; bu da tablanın ataletinin doğruluğu azaltmasından önce pratik parça ağırlığını birkaç yüz kilogramla sınırlandırır. SZGH-1090 bunu tersine çevirir: portal köprüsü iş milini X ve Y'de taşırken çalışma tezgahı tamamen sabit kalır. Sonuç olarak 800 kg'lık bir iş parçası tabla hareketinden dolayı sıfır dinamik kuvvete maruz kalır. Büyük kalıp tabanları, kalın çelik plakalar ve ağır yapısal çerçeveler bir kez sabitlenebilir ve yeniden konumlandırmaya gerek kalmadan tamamen işlenebilir.

Deformasyon Önleyici Patentli Ağır Hizmet Tabanı

SZGHTECH, özellikle portal sınıfı makineler için güçlendirilmiş bir taban geometrisi geliştirdi ve patentini aldı. Döküm, 7.500 kg'lık hareketli bir portalın birleşik dinamik yükleri altında burulma ve bükülme deformasyonuna dayanacak şekilde tasarlanmıştır. Bu pratikte önemlidir: kesme yükü altında esneyen bir taban, tolerans dışı parçalar üreten bir tabandır. SZGH-1090 tabanı, ölçülebilir bir sapma olmadan tam 10.000 mm/dak ilerleme hızında titreşimi absorbe edecek kadar ağır boyutlandırılmıştır.

İki Mil Seçeneği — Her Malzeme için Tek Platform

• SZGH-1090 (BT40, 8.000 rpm, 11/15 kW): Standart mekanik iş mili, orta hızda yüksek tork gerektiren çelik, dökme demir ve titanyum malzemeleri hedefler. BT40 takımlama dünya çapında en yaygın olarak bulunabilen konik boyutu olduğundan, son kullanıcılar özel siparişlere gerek kalmadan kesici uçları ve tutucuları yerel olarak temin edebilirler. Çelikte Ø60 mm'ye kadar maksimum delme; Ø80 mm yüzey frezeleri ile frezeleme.

• SZGH-1090D (BT30, 24.000 rpm, 11 kW elektrik): Jiangsu Ronghua'nın yüksek hızlı elektrikli iş mili, alüminyum alaşımları ve kompozitleri hedef alır. 24.000 rpm'de yüzey kalitesi önemli ölçüde iyileşir ve diş başına talaş yükü düşer, böylece çok daha yüksek talaş kaldırma oranlarında daha hafif kesimlere olanak sağlanır. 14 istasyonlu magazin, standart 13 istasyonlu magazinle karşılaştırıldığında ek bir takım cebi sağlar; daha fazla bitirme geçişi gerektiren alüminyum programları için kullanışlıdır.

Tayvan C3 Vidalı Bilyalılar + P Sınıfı Kılavuz Rayları — Aşınma Ömrü Sayesinde Hassasiyet

Portal makineleri büyük kullanma mesafelerinde ve yüksek dinamik yüklerde çalışır. Taiwan Precision C3 sınıfı bilyalı vidaların (Ø40 mm, 10 mm aralık) seçilmesi, boşluğun 50.000 saatten fazla çalışma sonrasında bile spesifikasyonların altında kalmasını sağlar. Yardımcı P sınıfı 45 serisi bilyeli kılavuz raylar, büyük açıklıklarda makaralı raylara göre daha düşük sürtünme sağlar; X ve Y strokları 900 mm'yi aştığında kritik öneme sahiptir ve aksi takdirde tam strok boyunca kümülatif sürtünme hatası, bir konumlandırma ofseti olarak birikebilir.

SZGH CNC Kontrol Cihazı — Entegre Elektromekanik Optimizasyon

SZGH 1000MDCb-4 kontrol cihazı, SZGHTECH tarafından mekanik sistemle birlikte tasarlanmıştır, bağımsız olarak tedarik edilmez. Her eksen için servo parametreleri — X/Y 3,8 kW, Z 3,0 kW frenli — SZGH-1090 çerçevesinin belirli atalet ve yük özelliklerine göre önceden ayarlanmıştır. Sonuç olarak, tanıdık olmayan bir makineye kurulan üçüncü taraf kontrolöre kıyasla daha hızlı devreye alma ve rampa sırasında daha az titreşim sorunu ortaya çıkıyor. USB arayüzü, özel dosya formatları olmadan doğrudan G kodu aktarımını destekler.

Atölye Uzun Ömrü için Tam Koruma Sistemi

Portal makineleri, yüzey frezeleme ağır plakalarından büyük talaş hacimleri üretir. SZGH-1090, yarı kapaklı bir gövde muhafazası ve tüm kılavuz rayları üzerinde tam koruyucu bir kapak içerir; bu, Tayvan P sınıfı rayları, bütçeye uygun portal makinelerde erken ray aşınmasının ana nedeni olan talaş girişinden korur. Otomatik aralıklı yağlama sistemi, operatörün müdahalesine gerek kalmadan zamanlı bir döngüde ray ve vidanın yağlanmasını sağlar.

Uygulamalar ve Endüstriler

SZGH-1090 vs. VMC850 vs. Rakip Gantry Sınıfı

Not: SZGH VMC850, daha küçük parçalarda ±0,003 mm tekrarlanabilirlik sağlar; SZGH-1090, fiziksel olarak bir VMC'ye sığamayan iş parçaları için tasarlanmıştır; mikron altı hassasiyetten ziyade çalışma kapsamına ve yük kapasitesine öncelik verir.

Sertifikalar ve Kalite Güvencesi

• CE Sertifikalı — Avrupa'ya güvenli ihracat için 2006/42/EC AB Makine Direktifine uygundur

• ISO 9001:2015 — tüm üretim süreçlerinde sertifikalı tam kalite yönetim sistemi

• Ulusal Yüksek Teknoloji Kuruluşu - 2018'den beri Çin Bilim ve Teknoloji Bakanlığı tarafından onaylanmıştır

• 100'den fazla Patent — bu makinede yer alan deformasyon önleyici ağır hizmet tabanı patenti dahil

• 20.000 m² Fabrika - Shenzhen, 2013'te kuruldu; 13 yıllık portal ve VMC üretim tecrübesi

• Dinamik Denge Sertifikası — tüm iş mili düzenekleri kurulumdan önce dinamik olarak dengelenir

Sıkça Sorulan Sorular

S1: SZGH-1090 ile SZGH-1090D arasındaki fark nedir?

SZGH-1090, yüksek torkta demirli malzemeler için en uygun, doğrudan bağlantılı bir mekanik iş mili (Ø150, BT40, maksimum 8.000 dev/dak, 11/15 kW) kullanır. SZGH-1090D, yüksek yüzey hızında alüminyum ve kompozitler için optimize edilmiş bir Jiangsu Ronghua elektrikli iş mili (BT30, maksimum 24.000 rpm, 11 kW) kullanır. 1090D'de ayrıca ekstra bir alet cebi bulunur (14'e karşı 13 istasyon). Her ikisi de aynı eksen hareketlerini, tabla boyutunu, makine ağırlığını ve gövde yapısını paylaşır.

S2: SZGH-1090, 800 kg'lık çelik kalıp tabanını yeniden konumlandırmaya gerek kalmadan işleyebilir mi?

Evet. Sabit tablalı portal mimarisi, 800 kg'lık parçanın bir kez kelepçelendiği ve tüm işleme döngüsü boyunca sabit kaldığı anlamına gelir. Yalnızca iş mili köprüsü hareket eder. Bu, aynı parçayı palet sistemiyle yatay bir işleme merkezinde işlemeye çalıştığınızda ortaya çıkacak yeniden konumlandırma hatalarını ve yeniden sabitleme süresini ortadan kaldırır.

S3: Bir portal makinesinin tekrarlanabilirliği neden (0,01 mm) VMC850'den (0,003 mm) daha düşüktür?

Portal makineleri, iş milini geniş bir çalışma alanını kapsayan uzun bir çapraz kiriş üzerinde taşır. Bu kirişin 900 mm'lik açıklık üzerindeki termal genleşmesi ve yapısal uyumu, kısa, sert bir VMC kolonunda bulunmayan küçük ama ölçülebilir konumlandırma varyasyonunu ortaya çıkarır. SZGH-1090'ın hedeflediği büyük plakalar ve kalıp tabanları için 0,01 mm tekrarlanabilirlik tamamen yeterlidir; kalıp tabanı cıvata desenleri ve cep profilleri, 0,01 mm'nin spesifikasyon dahilinde olduğu IT8–IT9 toleransına göre belirlenmiştir.

S4: SZGH-1090'da kullanabileceğim en büyük frezeleme takımı hangisidir?

Standart mekanik iş mili (SZGH-1090), BT40 takımlama aracılığıyla Ø80 mm'ye kadar frezeleme takımlarını kabul eder; tek geçişte geniş düz yüzeylerin yüzey frezelemesi için uygundur. Elektrikli iş mili çeşidi (SZGH-1090D), BT30 konikliği ve daha yüksek hızlı çalışma aralığı nedeniyle Ø40 mm ile sınırlıdır.

S5: SZGH yerine Fanuc, Siemens veya Mitsubishi kontrol cihazına yükseltme yapabilir miyim?

Evet. SZGH kontrol paketi standart konfigürasyondur çünkü bu makinenin özel eksen ataletine göre önceden ayarlanmıştır ve en hızlı kurulumu sağlar. Huazhong, Baoyuan ve programlama gerektirmeyen kontrolör seçenekleri alternatif olarak listelenmiştir. Fanuc veya Siemens için şu adresteki satış ekibiyle görüşün: export02@szghtech.com — talep üzerine ayarlanmış teslim süreleriyle özel kontrolör konfigürasyonları mevcuttur.

S6: SZGH-1090 aynı çalışma alanı için köprü freze (planya freze) ile nasıl karşılaştırılır?

Bir köprü değirmeni, aralarında bir çapraz ray bulunan iki sabit dikey sütuna sahiptir; tabla X yönünde hareket eder. SZGH-1090, tabla tamamen sabitken köprünün Y yönünde hareket ettiği hareketli bir portal tipidir; tabla hareketinin pratik olmadığı çok ağır parçalar için daha iyidir. Köprü frezeler genellikle daha büyük Z hareketi sunar ve çok uzun iş parçaları için kullanılır. 500 mm Z-hareketli SZGH-1090, orta yükseklikte plaka çalışmalarına, kalıp tabanlarına ve çerçeve bileşenlerine uygundur.

S7: Bir Tayvan kılavuz rayının yıllar süren kullanımdan sonra değiştirilmesi gerekirse ne olur?

Tayvan P sınıfı 45 serisi bilyalı kılavuz rayları, Çin, Tayvan ve Güneydoğu Asya'daki birçok tedarikçiden temin edilebilen standart bir katalog öğesidir. Değiştirme bir saha işlemidir: yağlamayı boşaltın, ray kapağını çıkarın, aşınmış rayı sökün, yeni rayı takın, yeniden yağlayın ve ekseni yeniden hizalayın. SZGHTECH'in teknik ekibi orijinal ray parça numarasını ve adım adım değiştirme kılavuzunu WhatsApp aracılığıyla sağlayabilir.

S8: SZGH-1090 5 eksenli işlemeye uygun mu?

Standart SZGH-1090 ve 1090D, 3 eksenli makinelerdir (X, Y, Z). 4 eksenli veya 5 eksenli konumlandırmayı mümkün kılmak için tablaya dördüncü veya beşinci bir döner eksen monte edilebilir; 800 kg'lık tabla yük kapasitesi çoğu döner tabla ünitesini barındırır. Döner eksen uyumluluğu ve montaj özellikleri için fabrikayla iletişime geçin.

S9: SZGH-1090'ın teslim süresi ve ödeme yapısı nedir?

Standart teslim süresi, depozitonun alınmasından itibaren 20-35 iş günüdür. Ödeme genellikle üretimi onaylamak için %30 depozito, sevkiyattan önce %70 bakiyedir (deniz nakliyesi konşimentosu ile onaylanır). İhracat ambalajı, CE belgeleri ve İngilizce parça/kullanım kılavuzu dahildir. Temas etmek export02@szghtech.com . Proforma fatura için

İhracat Pazarları ve Müşteri Referansları

SZGHTECH, CNC portalını ve dikey işleme merkezlerini aşağıdaki ülkelerdeki müşterilere sevk etti:

Amerika Kıtası: ABD, Meksika

Avrupa: Romanya, Türkiye, Moldova

Orta Doğu ve Afrika: Mısır, Fas

BDT: Rusya

Asya: Tayland, Vietnam, Hindistan

SZGH-1090 özellikle aşağıdakiler arasında popülerdir:

• Doğu Avrupa'daki (Romanya, Türkiye) kalıp atölyeleri, Alman veya Japon markalarının teslim süresi ve fiyat avantajı olmadan geniş formatlı takımlama kapasitesine ihtiyaç duyuyor

• Güneydoğu Asya'daki (Tayland, Vietnam) fikstür plakaları ve pres takım tabanları üreten Otomotiv Tier-2 tedarikçileri

• Mısır ve Rusya'daki enerji sektörü imalatçıları , dökme demirden pompa ve valf gövdelerini işliyor

Tüm ihracat gönderileri CE sertifikalarını, ISO 9001 sertifikalarını, İngilizce işletme ve bakım kılavuzunu, paketleme listelerini ve ticari faturayı içerir. SZGHTECH'in ABD, Türkiye, Romanya, Rusya, Mısır, Tayland ve Meksika'da yerel servis temsilcileri bulunmaktadır.
