SZGH-25 Такарны станок з ЧПУ з нахільнай станінай | Ёмістасць стрыжня 25 мм | Дакладнасць ±0,01 мм

Што такое такарны станок з ЧПУ SZGH-25?

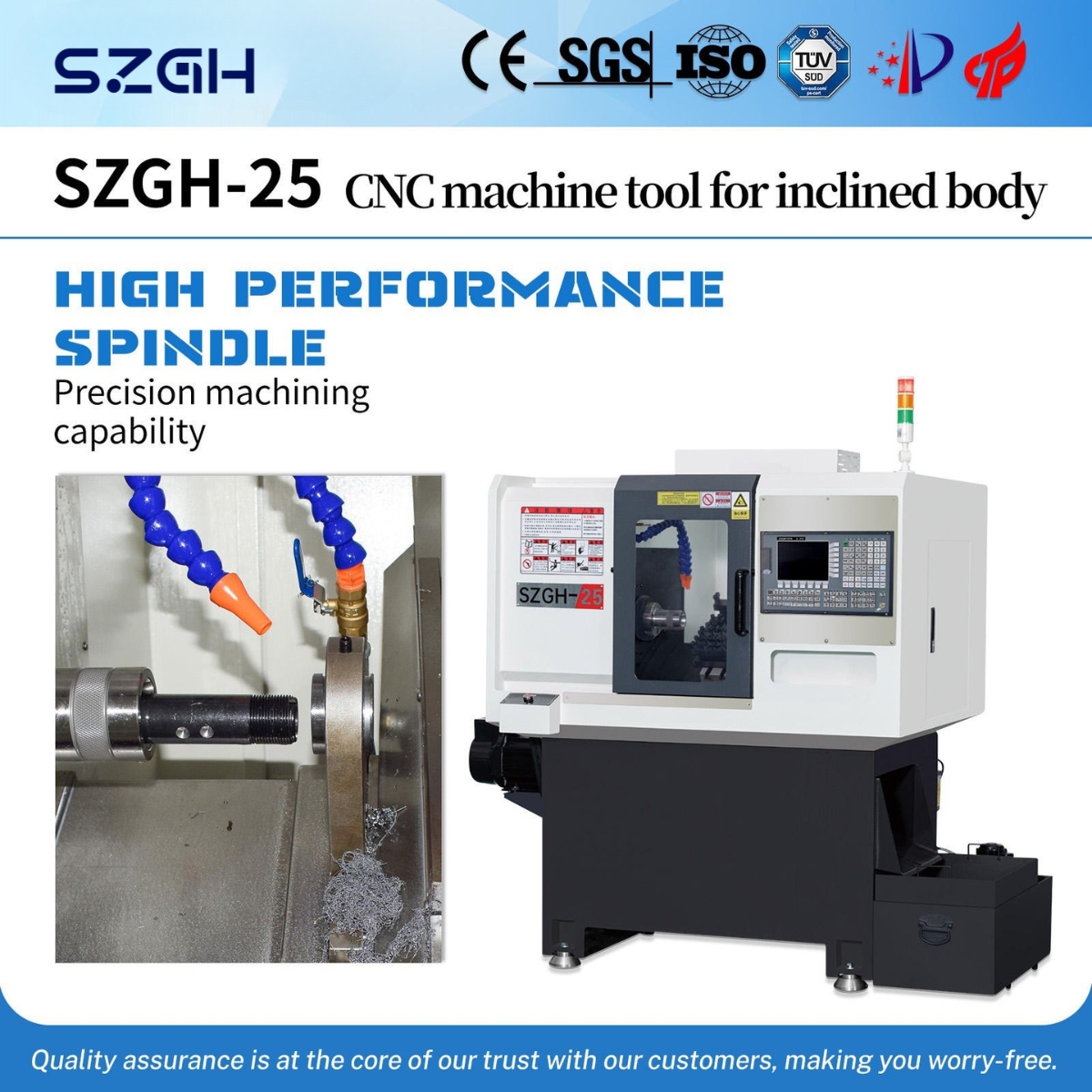

SZGH-25 - гэта 2-восевы такарны станок з ЧПУ з нахільнай станінай, распрацаваны і выраблены Shenzhen Guanhong Technology Co., Ltd. (SZGHTECH). Ён апрацоўвае пруткі дыяметрам да 25 мм і дыскавыя нарыхтоўкі дыяметрам да Ø200 мм, забяспечваючы дакладнасць апрацоўкі ±0,01 мм і шурпатасць паверхні Ra 1,6 мкм. Абсталяваны запатэнтаванай сістэмай кіравання з ЧПУ SZGH, ён шырока выкарыстоўваецца для замены састарэлых такарных станкоў з цвёрдай рэйкай і гідраўлічных такарных станкоў на заводах, якія імкнуцца аўтаматызаваць вытворчасць дробных партый пры адначасовым зніжэнні працоўных выдаткаў.

Тэхнічныя характарыстыкі

Магутнасць апрацоўкі

Axis Travel & Feed

верацяно

Памеры і вага машыны

Спецыфікацыі кампанентаў

Усе пералічаныя параметры прызначаны для даведкі. Канфігурацыя ў канчатковым заказе на куплю і фізічная прыёмка маюць перавагу.

Асноўныя функцыі і перавагі

Канструкцыя ложка з нахілам 30° — найлепшая эвакуацыя стружкі і цвёрдасць

У SZGH-25 выкарыстоўваецца канструкцыя станіны з нахілам 30°, канструкцыя, якая зарэкамендавала сябе па прадукцыйнасці такарных станкоў з плоскай станінай у трох важных галінах. Па-першае, габлюшка свабодна падае з зоны рэзкі пад дзеяннем сілы цяжару, прадухіляючы паўторнае наразанне стружкі і абараняючы як паверхню нарыхтоўкі, так і накіроўвалыя рэйкі. Па-другое, нахільная геаметрыя значна памяншае кансольны навіс вежы інструмента, зніжаючы вібрацыю падчас высакахуткасных разрэзаў. Па-трэцяе, аператар мае прамую лінію агляду зоны рэзкі, не нахіляючыся над машынай, што павышае бяспеку і камфорт падчас працяглых вытворчых цыклаў.

Запатэнтаваная літая аснова супраць дэфармацыі

Аснова машыны выраблена з высакаякаснага чыгуну з выкарыстаннем запатэнтаванага працэсу ліцця супраць дэфармацыі SZGHTECH (запатэнтаваны). Базавая маса — 1400 кг агульнай вагі машыны — забяспечвае дастатковую інэрцыю для гашэння вібрацыі падчас агрэсіўнага выдалення прутка, падтрымліваючы аднастайнасць памераў у буйных вытворчых партыях без карэкціровак у сярэдзіне вытворчасці.

SZGH Унутраная сістэма кіравання з ЧПУ

У адрозненне ад машын OEM, якія аб'ядноўваюць кантролер трэцяга боку, SZGH-25 працуе на ўласнай распрацаванай сістэме кіравання SZGH. Гэта азначае:

• Падтрымка з адной крыніцы : фабрыка, якая вырабіла машыну, таксама напісала ўбудаванае праграмнае забеспячэнне — ніякіх затрымак ад старонніх вытворцаў пры ўзнікненні праблем з праграмным забеспячэннем.

• Сумяшчальнасць з G-кодам : сістэма SZGH сумяшчальная са стандартным G-кодам ISO, што робіць міграцыю праграмы з машын Fanuc або Siemens простай.

• Хуткі адказ : каманда інжынераў SZGHTECH можа накіраваць абнаўленні прашыўкі непасрэдна, не чакаючы пастаўшчыка кантролера.

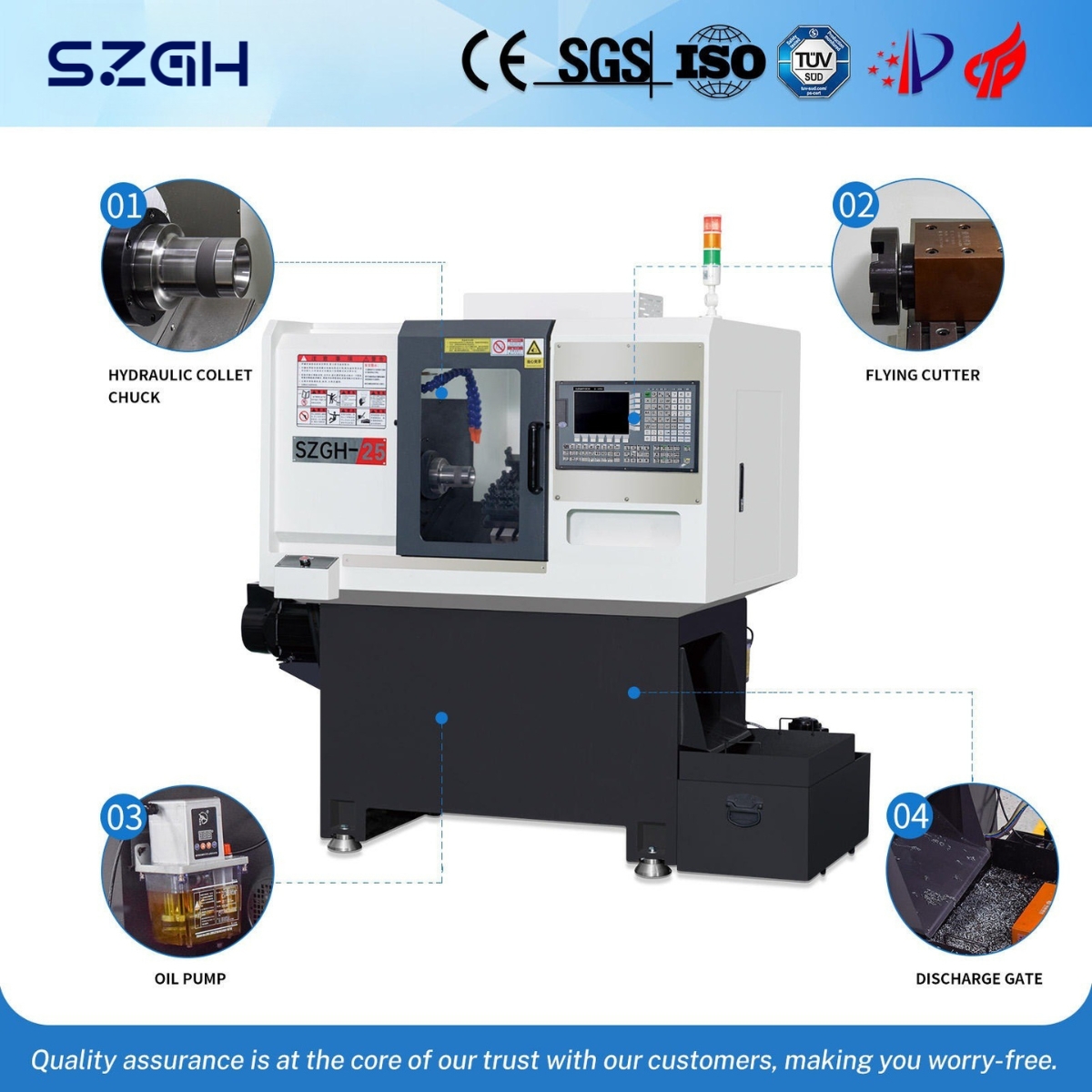

Гідраўлічны патрон + дадатковая аўтаматычная падача пруткоў

Стандартная канфігурацыя ўключае ў сябе гідраўлічны заціск для хуткай загрузкі дэталяў з паўтарэннем. Для вытворчасці без асвятлення або з мінімальнай колькасцю аператараў SZGH-25 сумяшчальны са знешнімі аўтаматычнымі механізмамі падачы прутка (дыяпазон дыяметраў прутка 8–26 мм). Гэта спалучэнне дазваляе аднаму аператару кантраляваць некалькі станкоў адначасова - асноўная прычына, па якой вытворчыя прадпрыемствы ў В'етнаме, Турцыі і Румыніі выбіраюць гэтую машыну ў якасці дадатковай замены для гідраўлічных такарных станкоў.

Адзін аператар, некалькі машын — праверанае зніжэнне працоўных выдаткаў

SZGH-25 быў спецыяльна распрацаваны для замены гідраўлічных аўтаматычных такарных станкоў з жорсткай рэйкай у серыяльнай вытворчасці, дзе скарачэнне колькасці персаналу на машыну з'яўляецца вымернай бізнес-мэтай. З аўтаматычнай падачай пруткоў, запраграмаваным цыклам і сігналізацыяй кантролера SZGH і маніторынгам стану адзін кваліфікаваны аператар можа надзейна кіраваць 3–5 адзінкамі SZGH-25 адначасова.

Прыкладанні і галіны

SZGH-25 падыходзіць для пакетнай апрацоўкі пруткоў з медзі, жалеза, алюмінія і нержавеючай сталі (304/316) дыяметрам да 25 мм, а таксама каваных нарыхтовак дыскаў дыяметрам да 50 мм.

Аўтамабільныя кампаненты

Валы, ступенчатыя штыфты, раздымы, корпусы клапанаў, разьбовыя ўстаўкі, гідраўлічныя фітынгі — апрацоўка аўтамабільнага абсталявання з кароткім часам цыклу, калі паўтаральнасць памераў мае вырашальнае значэнне.

Электроніка і электрычнае абсталяванне

Клеммныя штыфты, медныя ўтулкі, алюмініевыя пракладкі, карпусы датчыкаў, прэцызійныя гільзы — дакладнасць ±0,01 мм і аздабленне паверхні Ra 1,6 адпавядаюць жорсткім допускам, неабходным пры вытворчасці вузлоў электронікі.

Часткі медыцынскага і стаматалагічнага абсталявання

Нарыхтоўкі касцяных шруб, папярэднікі тытанавых імплантатаў, корпуса зубных абатментаў - цвёрдая аснова і высокадакладныя шпіндзельныя падшыпнікі падтрымліваюць працу з мікрадопускам, звыклую для вытворчасці медыцынскіх вырабаў.

Пнеўматычныя і гідраўлічныя кампаненты

Залатнікі клапанаў, поршні цыліндраў, фітынгавыя ніпелі - дэталі вадкаснай сістэмы з нержавеючай сталі і алюмінія, якія патрабуюць пастаяннай канцэнтрычнасці адтуліны і якасці разьбы на тысячах аднолькавых частак.

Тыповыя матэрыялы для нарыхтовак

SZGH-25 супраць такарнага станка з плоскай станінай супраць SZGH-36J

Сертыфікаты і гарантыя якасці

• Сертыфікат CE — SZGH-25 адпавядае Еўрапейскай дырэктыве аб машынах 2006/42/EC і Дырэктыве аб нізкім напружанні 2014/35/EU, правераны UDEM (трэцім бокам упаўнаважаным органам ЕС).

• ISO 9001 — Сістэма кіравання вытворчасцю і якасцю SZGHTECH мае сертыфікат ISO 9001.

• Нацыянальнае высокатэхналагічнае прадпрыемства — сертыфікавана Міністэрствам навукі і тэхналогій Кітая з 2018 года.

• Больш за 100 патэнтаў — у тым ліку рэгістрацыя аўтарскіх правоў на метад ліцця падставы супраць дэфармацыі (карысная мадэль) і рэгістрацыю аўтарскіх правоў на праграмнае забеспячэнне сістэмы кіравання ЧПУ SZGH.

Часта задаюць пытанні

Які максімальны дыяметр прутка можа апрацоўваць SZGH-25?

Стандартны максімальны дыяметр адтуліны стрыжня складае 25 мм , а механічны - 26 мм. Для нарыхтовак дыскавага тыпу, якія загружаюцца ўручную або з дапамогай робата, машына падтрымлівае стандартны памер да Ø200 мм (максімум Ø300 мм) з адпаведным гідраўлічным патронам.

Ці падтрымлівае SZGH-25 аўтаматычную інтэграцыю прылады падачы пруткоў?

так. SZGH-25 распрацаваны з інтэграцыяй аўтаматычнай падачы пруткоў у якасці опцыі, сумяшчальнай са стандартам. Дазваляе падключаць стрыжневыя кармавальнікі для папяросаў дыяметрам ад 8 мм да 26 мм. Інжынеры па прыкладанні SZGHTECH могуць параіць сумяшчальныя мадэлі падачы прутка на аснове памераў і матэрыялу вашага прутка.

Якая цана такарнага станка з ЧПУ SZGH-25?

Кошт залежыць ад канфігурацыі (стандартны шпіндзель у параўнанні з мадэрнізацыяй сервошпинделя, з або без прылады падачы пруткоў, упакоўкі і порта прызначэння). Звяжыцеся з SZGHTECH па адрасе export02@szghtech.com або праз WhatsApp (+86 18925223781 ) для FOB Shenzhen цытаты. Звычайны час выканання - 20-35 рабочых дзён з моманту пацверджання замовы.

Ці сумяшчальная сістэма кіравання SZGH з праграмамі Fanuc G-code?

Сістэма кіравання SZGH выкарыстоўвае стандартны G-код ISO (G00, G01, G02, G03, G71, G76 і г.д.), які ў значнай ступені сумяшчальны з канвенцыямі праграмавання ў стылі Fanuc 0i. Большасць праграм, напісаных для такарных станкоў з кіраваннем Fanuc, можна запускаць у сістэме SZGH з нязначнай адаптацыяй. SZGHTECH забяспечвае двухмоўнае (англійская/кітайская) кіраўніцтва па праграмаванні і аддаленую тэхнічную падтрымку.

Ці можа SZGH-25 рэзаць нержавеючую сталь 304 і 316?

так. SZGH-25 разлічаны на рэзку з нержавеючай сталі пры аднабаковай глыбіні рэзу да 2 мм (максімум 2,5 мм). Для нержавеючай сталі SZGHTECH рэкамендуе выкарыстоўваць цвёрдасплаўныя пласціны са станоўчай перадавой геаметрыяй, адпаведнай апрацоўчай вадкасцю і хуткасцю шпіндзеля ў дыяпазоне 800–1500 абаротаў у хвіліну для аптымальнага тэрміну службы інструмента і якасці паверхні. Запатэнтаваная трывалая аснова эфектыўна паглынае больш высокія сілы рэзання, якія ўзнікаюць падчас апрацоўкі нержавеючай сталі.

У чым розніца паміж такарным станком з ЧПУ з нахільнай станінай і плоскай станінай?

Такарны станок з ЧПУ з нахіленай станінай размяшчае вежу і папярочны салазок на нахіленай станіне (30° на SZGH-25). Гэтая геаметрыя дае тры перавагі ў параўнанні з такарным станком з плоскай станінай: (1) габлюшка адпадае ад зоны рэзкі пад дзеяннем сілы цяжару, прадухіляючы пашкоджанне накіроўвалых; (2) калянасць канструкцыі вышэй, таму што шлях сілы ад наканечніка інструмента да ложа больш прамы; (3) аператар можа назіраць за зонай рэзкі з натуральнага становішча стоячы. Такарныя станкі з плоскай станінай звычайна менш дарагія ў вытворчасці, але на станіне назапашваюцца стружкі, што павялічвае знос і патрабуе больш частай чысткі.

Якое гарантыйнае і пасляпродажнае абслугоўванне забяспечвае SZGHTECH?

SZGHTECH дае 12-месячную гарантыю на ўсе механічныя і электрычныя кампаненты (за выключэннем расходных матэрыялаў, такіх як рэжучыя пласціны, гідраўлічнае масла і ўшчыльнення). На працягу гарантыйнага перыяду SZGHTECH адпраўляе запасныя часткі бясплатна. Аддаленая тэхнічная падтрымка (дыягностыка відэазванкоў) даступная 24/5 праз WhatsApp. Для кліентаў у краінах з створанай сеткай агентаў SZGH (ЗША, Турцыя, Румынія, Расія, Егіпет, Тайланд, Мексіка) мясцовае асабістае абслугоўванне даступна праз рэгіянальных агентаў.

Які час выканання і дастаўка для SZGH-25?

Стандартны тэрмін вытворчасці складае 20–35 рабочых дзён пасля атрымання дэпазіту. Машына запакаваная ў драўляную экспартную скрыню з антыкаразійнай апрацоўкай і вільгацеахоўнай плёнкай. Варыянты дастаўкі ўключаюць FCL (20-футавы кантэйнер змяшчае 3–4 адзінкі) або LCL для заказаў адной адзінкі. Экспартная каманда SZGHTECH апрацоўвае мытную дакументацыю (камерцыйны рахунак-фактура, упаковачны ліст, сертыфікат паходжання, дэкларацыя адпаведнасці CE) і можа каардынаваць марскую перавозку ў любы буйны порт свету.

Колькімі машынамі можа кіраваць адзін аператар адначасова?

Дзякуючы інтэграцыі аўтаматычнай падачы пруткоў і папярэдне запраграмаванаму цыклу кантролера SZGH, адзін падрыхтаваны аператар звычайна можа кантраляваць 3–5 машын SZGH-25, якія працуюць адначасова. Час цыклу на дэталь вар'іруецца ў залежнасці ад складанасці нарыхтоўкі, але для стандартнай вытворчасці валаў і ўтулак звычайная працягласць цыклу складае 15–60 секунд на дэталь. SZGHTECH можа даць узор аналізу часу цыкла для вашай канкрэтнай нарыхтоўкі па запыце.

Экспартныя рынкі і водгукі кліентаў

SZGH-25 і больш шырокі асартымент малых такарных станкоў з ЧПУ SZGH у цяперашні час працуюць на вытворчых прадпрыемствах у:

Паўднёва-Усходняя Азія : В'етнам (заводы па вырабе электронных злучальнікаў), Тайланд (пастаўшчыкі аўтамабільнага ўзроўню 2), Індыя (цэхі дакладнага машынабудавання)

Усходняя Еўропа : Румынія (МСП металаапрацоўкі), Турцыя (вытворцы латуневай арматуры)

Блізкі Усход і Афрыка : Егіпет (цэхі гідраўлічных кампанентаў), Марока (кампаненты сельскагаспадарчай тэхнікі), Саудаўская Аравія (абсталяванне для нафтавых радовішчаў)

Амерыка : Мексіка (ланцужок паставак аўтамабільнай прадукцыі), ЗША (распаўсюджваецца праз мясцовых агентаў SZGH)

Запытайце прапанову або загрузіце каталог

Гатовы замяніць састарэлы гідраўлічны такарны станок або абнавіць лінію серыйнай вытворчасці?

Экспартная каманда SZGHTECH адказвае на ўсе запыты на працягу 1 працоўнага дня.

• электронная пошта : export02@szghtech.com

• WhatsApp / WeChat : +86 18925223781

• Запытайце афіцыйную прапанову

• Спампаваць поўны каталог машын (PDF)

Спадарожныя тавары

Калі SZGH-25 не цалкам адпавядае вашым вытворчым патрабаванням, разгледзьце:
