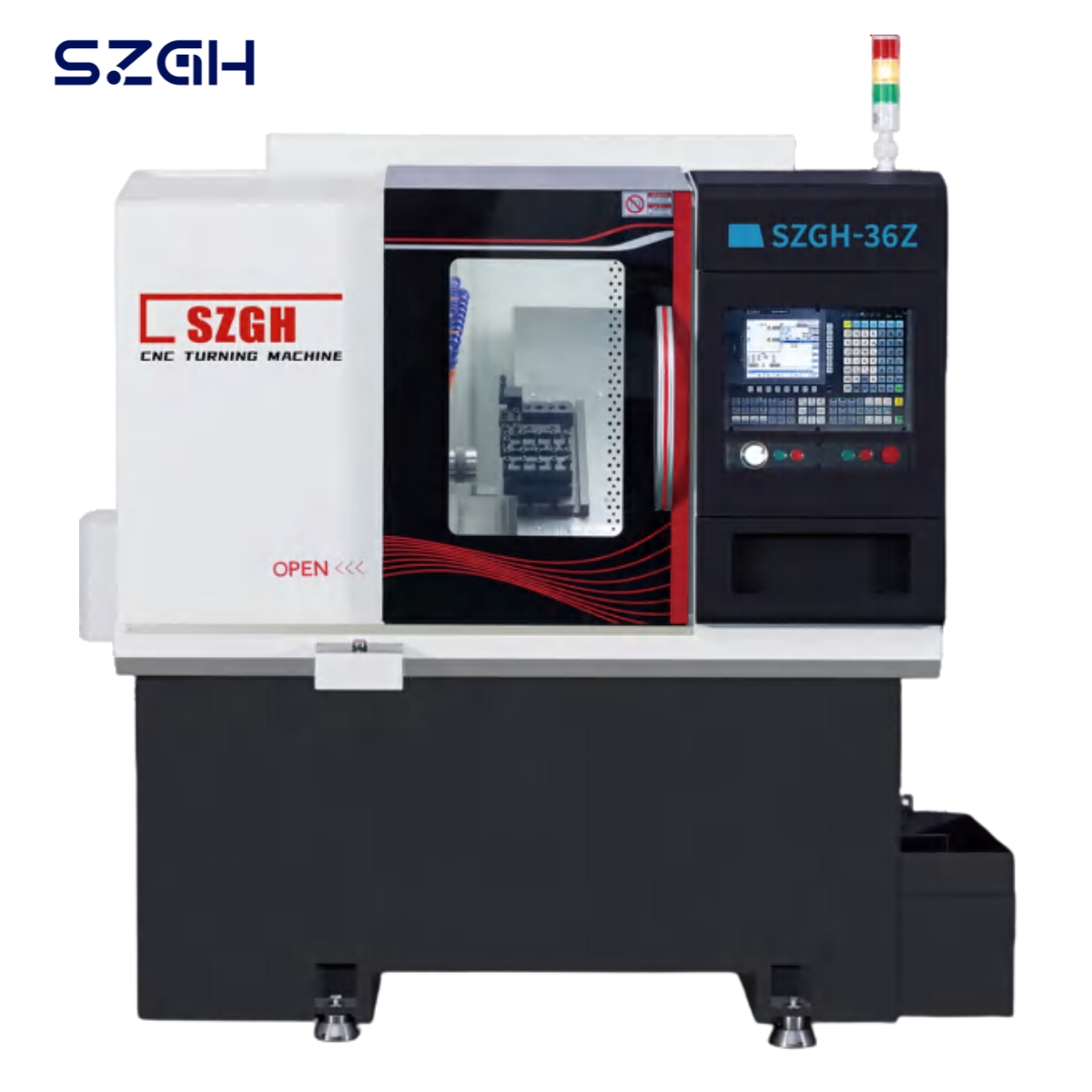

SZGH-36Z Такарны станок з ЧПУ з нахільнай станінай | Ёмістасць стрыжня 35 мм | Дакладнасць ±0,01 мм

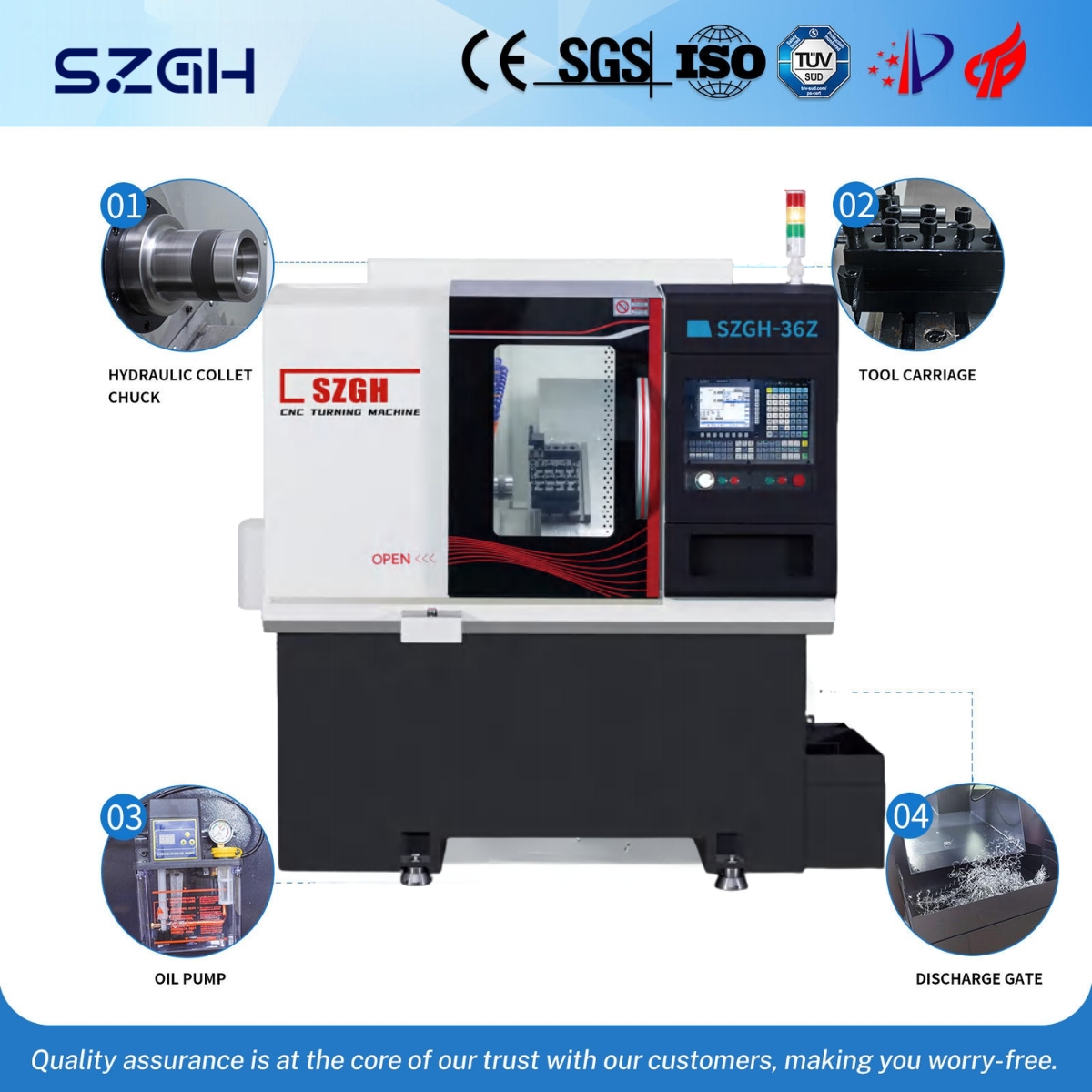

Што такое такарны станок з ЧПУ SZGH-36Z?

SZGH-36Z - гэта 2-восевы такарны станок з ЧПУ з нахільнай станінай, выраблены Shenzhen Guanhong Technology Co., Ltd. (SZGHTECH). Ён падзяляе асноўную механічную платформу серыі 36 — максімальны дыяметр прутка 35 мм, дакладнасць апрацоўкі ±0,01 мм, шурпатасць паверхні Ra 1,6 мкм, вага машыны 1800 кг і сістэму кіравання ЧПУ SZGH уласнай распрацоўкі — у канфігурацыі варыянту Z-тыпу. Абазначэнне Z паказвае іншую кампаноўку панэлі кіравання і размяшчэнне інтэрфейсу ў параўнанні з J-тыпам, прапаноўваючы альтэрнатыўную эрганамічную і эксплуатацыйную ўстаноўку ў той жа механічнай спецыфікацыі. Ён падыходзіць для серыйнай вытворчасці пруткоў з медзі, жалеза, алюмінія і нержавеючай сталі даўжынёй да 35 мм, а таксама для замены такарных станкоў з цвёрдымі рэйкамі і гідраўлічных аўтаматаў у майстэрнях, якія пераходзяць на аўтаматызаванае дакладнае такарнае апрацоўванне.

Тэхнічныя характарыстыкі

Магутнасць апрацоўкі

Axis Travel & Feed

верацяно

Памеры і вага машыны

Спецыфікацыі кампанентаў

Усе пералічаныя параметры прызначаны для даведкі. Канфігурацыя ў канчатковым заказе на закупку і фізічная прыёмка маюць перавагу.

Асноўныя функцыі і перавагі

Канфігурацыя Z-тыпу — альтэрнатыўная кампаноўка панэлі на праверанай платформе серыі 36

SZGH-36Z падзяляе ўсе асноўныя механічныя характарыстыкі з SZGH-36J: тая ж 1800 кг антыдэфармацыйнай літой асновы, той жа шпіндзель магутнасцю 4 кВт, тыя ж двухвосевыя радыяльна-упорныя падшыпнікі Harbin, тыя ж лінейныя накіроўвалыя рэйкі класа H і тая ж сістэма кіравання SZGH. Абазначэнне Z-тыпу адносіцца да іншай кампаноўкі панэлі кіравання і размяшчэння інтэрфейсу - падыходзіць для аператараў і канфігурацый майстэрні, дзе размяшчэнне панэлі або арыентацыя доступу да элементаў кіравання ў варыянце Z лепш эрганамічна спалучаюцца. Абедзве мадэлі забяспечваюць аднолькавую прадукцыйнасць апрацоўкі, дакладнасць і надзейнасць.

Для менеджэраў па закупках, якія ствараюць стандартызаваны парк машын, 36Z і 36J могуць быць разгорнуты на адной вытворчай лініі — аператары, якія прайшлі навучанне на адной, могуць працаваць на абедзвюх, працэдуры тэхнічнага абслугоўвання ўзаемазаменныя, а запасныя часткі распаўсюджваюцца на ўсёй платформе.

1800 кг антыдэфармацыйнай літой асновы

Аснова машыны адліта з высакаякаснага чыгуну з выкарыстаннем запатэнтаванага працэсу ліцця супраць дэфармацыі SZGHTECH. Пры вазе 1800 кг аснова забяспечвае інэрцыйную масу, неабходную для падаўлення вібрацыі падчас агрэсіўнай рэзкі пруткоў з нержавеючай сталі 30–35 мм і супрацьстаяння тэрмічнай дэфармацыі падчас працяглых вытворчых змен. Адпаведнасць памераў у партыі з 1000 штук на SZGH-36Z рэгулюецца стабільнасцю канструкцыі машыны, а не паўторным вымярэннем і карэкціроўкай зрушэння аператарам у сярэдзіне серыі.

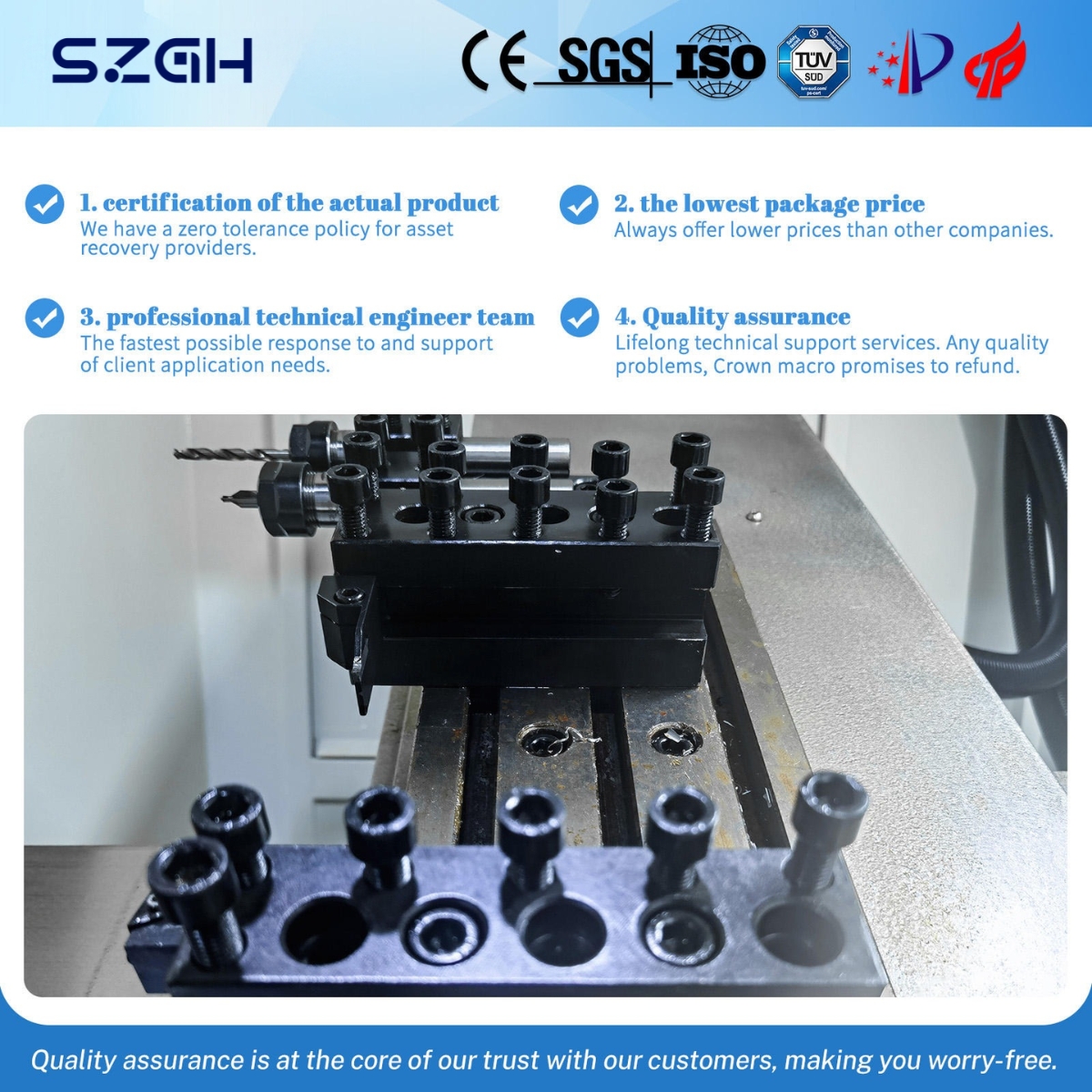

Нахіленая ложак 30° — эвакуацыя стружкі з дапамогай сілы цяжару

Станок з нахілам 30° пазбаўляе габлюшкі ад паверхняў накіроўвалых на працягу ўсяго цыклу рэзкі. У адрозненне ад такарных станкоў з плоскай станінай, дзе стружка назапашваецца на станіне і патрабуе перыядычнага адключэння для ачысткі, нахільная геаметрыя SZGH-36Z дазваляе стружцы падаць непасрэдна ў зону канвеера стружкі пад дзеяннем сілы цяжару. У выніку павялічваецца тэрмін службы накіроўвалай рэйкі, чысцейшая асяроддзе рэзкі і скарачаецца час прастою на тэхнічнае абслугоўванне - актуальна для заводаў, якія працуюць па графіку вытворчасці ў некалькі змен.

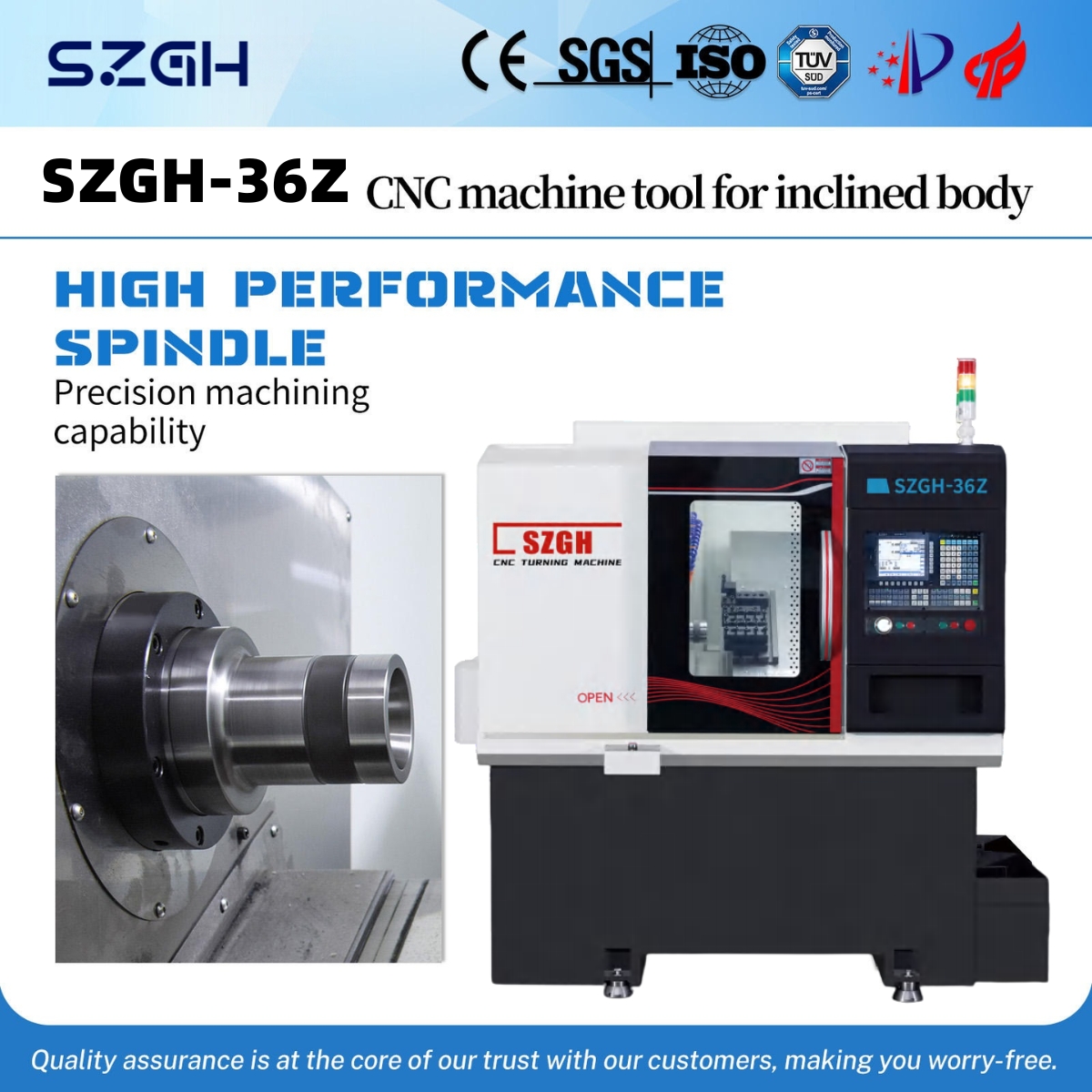

Шпіндзель магутнасцю 4 кВт з радыяльна-упорнымі падшыпнікамі Harbin

Шпіндзельны рухавік магутнасцю 4 кВт з рэгуляванай частатой у спалучэнні з двухвосевымі харбінскімі высакахуткаснымі радыяльна-упорнымі падшыпнікамі (дынамічна збалансаванымі на заводзе) забяспечвае стабільны крутоўны момант у працоўным дыяпазоне 500–3500 абаротаў у хвіліну. Харбінскія спецыфікацыі падшыпнікаў падтрымліваюць як высокія радыяльныя нагрузкі, якія ўзнікаюць падчас цяжкіх рэзаў абліцоўвання, так і дакладную канцэнтрычнасць, неабходную для тонкай аздаблення адной і той жа дэталі — без рэгулявання падшыпнікаў паміж аперацыямі.

SZGH Унутраная сістэма кіравання з ЧПУ

SZGH-36Z абсталяваны кантролерам ЧПУ ўласнай распрацоўкі SZGHTECH, тая ж платформа, якая выкарыстоўваецца ва ўсіх мадэлях станкоў SZGH. Асноўныя перавагі для замежных пакупнікоў:

• Стандартны ISO G-код : сумяшчальны з праграмаваннямі Fanuc 0i-T (поўнасцю падтрымліваюцца цыклы G71, G72, G73, G76, G70). Існуючыя праграмы з такарных станкоў, якія кіруюцца Fanuc, пераносяцца з нязначнымі праўкамі фармату.

• Англамоўны інтэрфейс : скарачае час навучання аператараў на некітайскамоўных прадпрыемствах.

• Распрацоўка з адной крыніцы : вытворца, які стварыў машыну, таксама напісаў убудаванае праграмнае забеспячэнне - у ланцужку падтрымкі няма старонніх пастаўшчыкоў кантролераў.

• Дыстанцыйная дыягностыка : інжынеры SZGHTECH могуць атрымаць дыстанцыйны доступ да кантролера праз VPN для дыягностыкі няспраўнасцяў у рэжыме рэальнага часу, што дазваляе скараціць час прастою.

Прамая замена для такарных аўтаматаў з жорсткай рэйкай і гідраўлічных станкоў

Як і ўсе станкі 36-й серыі, SZGH-36Z распрацаваны ў якасці замены для састарэлых такарных станкоў з ЧПУ і гідраўлічных аўтаматычных станкоў, якія апрацоўваюць дробныя дэталі дыяметрам 25–35 мм. Плошча 1750 × 1400 мм адпавядае плошчы большасці ўстаноўленых такарных станкоў з жорсткай рэйкай, а сумяшчальнасць з G-кодам кантролера SZGH азначае, што існуючыя праграмы ЧПУ патрабуюць толькі нязначных правак для працы. Кліенты звычайна дасягаюць поўнай вытворчасці на працягу 3-5 дзён пасля пастаўкі машыны.

Прыкладанні і галіны

SZGH-36Z апрацоўвае медныя, жалезныя, алюмініевыя і нержавеючая сталь (304/316) пруткі дыяметрам да 35 мм, а таксама каваныя дыскавыя нарыхтоўкі дыяметрам да Ø50 мм. З дапамогай гідраўлічнага патрона ён падтрымлівае суцэльную вытворчасць дэталяў у межах Ø250 мм (макс. Ø300 мм).

Запчасткі для аўтамабіляў і матацыклаў

Валы, штыфты, стрыжні клапанаў, абоймы падшыпнікаў, крапежныя дэталі колаў — апрацоўка аўтамабільнага абсталявання сярэдняга аб'ёму, дзе патрабуецца паўтаральнасць ±0,01 мм для тысяч аднолькавых дэталяў за вытворчую змену.

Гідраўлічныя і пнеўматычныя фітынгі

Корпусы клапанаў, фітынгі, наканечнікі цыліндраў, ніпелі — 35-міліметровы стрыжань ахоплівае стандартны дыяпазон гідраўлічных фітынгаў з нержавеючай сталі, латуні і вугляродзістай сталі.

Крапежныя і разьбовыя кампаненты

Балты, шпількі, разьбовыя ўстаўкі, контргайкі, сцяжныя гайкі - буйнааб'ёмная апрацоўка разьбы і нарэзка канавак, дзе стабільны дыяметр кроку і аздабленне паверхні ў вялікіх партыях вызначаюць якасць прадукцыі.

Электроніка і прэцызійнае абсталяванне

Клеммныя штыфты, медныя раздымы, алюмініевыя пракладкі, корпусы датчыкаў — невялікія дакладныя точаныя дэталі, у якіх аздабленне паверхні Ra 1.6 і дакладнасць ±0,01 мм з'яўляюцца вытворчымі патрабаваннямі, а не мэтавымі.

Агульная дакладнасць апрацоўкі

Любое прымяненне, якое ў цяперашні час працуе на такарным станку з цвёрдым рэйкам або гідраўлічным аўтаматычным станку з пруткам да 35 мм — SZGH-36Z распрацаваны спецыяльна як шлях абнаўлення для гэтай усталяванай базы.

Тыповыя матэрыялы для нарыхтовак

SZGH-36Z супраць SZGH-36J супраць SZGH-25

Калі выбраць 36Z супраць 36J : абедзве мадэлі механічна ідэнтычныя. Выбар залежыць ад пераваг аператара адносна размяшчэння панэлі кіравання і эрганамічнага падыходу для канкрэтнай канфігурацыі майстэрні. Звяжыцеся з SZGHTECH, каб азнаёміцца ​​з абедзвюма схемамі панэлі кіравання перад замовай.

Сертыфікаты і гарантыя якасці

• Сертыфікат CE — Адпаведнасць Еўрапейскай дырэктыве аб машынах 2006/42/EC і Дырэктыве аб нізкім напружанні 2014/35/EU.

• ISO 9001 — SZGHTECH сертыфікавана вытворчасцю і сістэмай менеджменту якасці.

• Нацыянальнае высокатэхналагічнае прадпрыемства — сертыфікавана Міністэрствам навукі і тэхналогій Кітая з 2018 года.

• Больш за 100 патэнтаў — у тым ліку працэс ліцця падставы супраць дэфармацыі і аўтарскія правы на праграмнае забеспячэнне сістэмы ЧПУ SZGH.

Часта задаюць пытанні

У чым розніца паміж SZGH-36Z і SZGH-36J?

Абедзве мадэлі маюць аднолькавыя механічныя характарыстыкі: даўжыня стрыжня 35 мм, вага станка 1800 кг, шпіндзель 4 кВт, радыяльна-упорныя падшыпнікі Harbin, лінейныя накіроўвалыя рэйкі класа H, дакладнасць ±0,01 мм і сістэма кіравання SZGH. Розніца заключаецца ў кампаноўцы панэлі кіравання і канфігурацыі інтэрфейсу — абазначэнні Z-тыпу і J-тыпу азначаюць розныя эрганамічныя размяшчэння панэлі, прыдатныя для розных пераваг аператара або налад майстэрні. Прадукцыйнасць і дакладнасць апрацоўкі ў двух варыянтах аднолькавыя.

Пруткі якіх дыяметраў можа апрацоўваць SZGH-36Z?

SZGH-36Z апрацоўвае пруткі ад малога дыяметра да максімум 35 мм . Для кованых нарыхтовак дыскавага тыпу (падача гранул) максімальны стандартны Ø50 мм. З усталяваным гідраўлічным патронам ён падтрымлівае суцэльную вытворчасць дэталяў да Ø250 мм (макс. Ø300 мм).

Ці з'яўляецца SZGH-36Z прыдатнай заменай для такарнага станка з ЧПУ з жорсткай рэйкай?

Так - гэта асноўнае прымяненне. SZGH-36Z прызначаны для замены жорсткіх рэйкаў і гідраўлічных такарных аўтаматаў, якія апрацоўваюць дэталі дыяметрам да 35 мм. Пляцоўка адпавядае большасці існуючых такарных станкоў з жорсткімі рэйкамі. Сумяшчальнасць кантролера SZGH з ISO G-кодам азначае, што існуючыя праграмы ЧПУ могуць быць перанесены з нязначнымі праўкамі, і большасць кліентаў атрымліваюць поўную вытворчасць на працягу 3-5 дзён пасля пастаўкі машыны.

Ці можа SZGH-36Z апрацоўваць нержавеючую сталь 304/316?

так. Стандартная максімальная глыбіня аднабаковага рэзу ў нержавеючай сталі складае 2 мм (максімум 3 мм). Рэкамендуемыя параметры: цвёрдасплаўныя пласціны з пазітыўнай перадавой геаметрыяй, хуткасць рэзання 80–120 м/мін, бесперапынны паток цепланосбіта. Антыдэфармацыйная аснова вагой 1800 кг эфектыўна паглынае павышаныя сілы рэзання, звязаныя з апрацоўкай нержавеючай сталі.

Ці падтрымлівае SZGH-36Z аўтаматычную інтэграцыю прылады падачы пруткоў?

так. Машына сумяшчальная са знешнімі аўтаматычнымі падатчыкамі пруткоў дыяметрам ад 8 мм да 35 мм. Дзякуючы інтэграцыі падачы прутка і запраграмаванаму цыклу кантролера SZGH, адзін аператар можа кантраляваць 3–5 машын адначасова — стандартная канфігурацыя скарачэння працоўнай сілы для серыйнай вытворчасці.

Якая сумяшчальнасць SZGH-36Z з праграмамі Fanuc G-code?

Кантролер SZGH выкарыстоўвае стандартны G-код ISO, сумяшчальны з канвенцыямі Fanuc 0i-T. Падтрымліваюцца ўсе стандартныя цыклы такарнай апрацоўкі — G71 (знешняя чарнавая апрацоўка), G72 (чарнавая апрацоўка тарцоў), G73 (паўтор малюнка), G76 (шматпраходная наразанне разьбы), G70 (чыстовая апрацоўка). Праграмы з машын, якія кіруюцца Fanuc, патрабуюць толькі нязначных карэкціровак фармату. SZGHTECH забяспечвае двухмоўнае кіраўніцтва па праграмаванні на англійскай і кітайскай мовах і выдаленую падтрымку ў перыяд уводу ў эксплуатацыю.

Якую гарантыю прапануе SZGHTECH на SZGH-36Z?

SZGHTECH дае 12-месячную гарантыю на ўсе механічныя і электрычныя кампаненты, за выключэннем расходных матэрыялаў (рэжучыя пласціны, гідраўлічнае масла, ушчыльнення). На працягу гарантыйнага перыяду запасныя часткі дастаўляюцца бясплатна. Аддаленая дыягнастычная падтрымка праз відэазванок WhatsApp даступная 24/5. Кліенты ў краінах з сеткай агентаў SZGH (ЗША, Турцыя, Румынія, Расія, Егіпет, Тайланд, Мексіка) маюць доступ да мясцовага абслугоўвання ў краіне.

Які час выканання і дастаўка для SZGH-36Z?

Стандартны тэрмін вытворчасці складае 20–35 рабочых дзён з моманту атрымання дэпазіту. Адзін 20-футавы кантэйнер змяшчае 2-3 адзінкі. Машына пастаўляецца ў драўлянай экспартнай скрыні з антыкаразійнай апрацоўкай і абаронай ад вільгаці. Экспартная каманда SZGHTECH прадастаўляе поўную мытную дакументацыю: камерцыйны рахунак-фактуру, упаковачны ліст, сертыфікат паходжання, дэкларацыю аб адпаведнасці СЕ і пратакол завадскіх выпрабаванняў.

Экспартныя рынкі і водгукі кліентаў

SZGH-36Z знаходзіцца ў актыўнай вытворчасці на прадпрыемствах у:

Усходняя Еўропа : Румынія (МСП металаапрацоўкі, якія пераходзяць з такарных станкоў з цвёрдым рэйкам), Турцыя (вытворцы латуневых фітынгаў і крапежных элементаў)

Паўднёва-Усходняя Азія : В'етнам (фабрыкі электроннага абсталявання і злучальнікаў), Тайланд (пастаўшчыкі аўтамабільнага ўзроўню 2 і 3), Індыя (цэхі дакладнага машынабудавання)

Блізкі Усход і Афрыка : Егіпет (цэхі гідраўлічных кампанентаў), Марока (вытворчасць прамысловага крапяжу)

Амерыка : Мексіка (кампаненты аўтамабільнай ланцужкі паставак), ЗША (праз рэгіянальных дыстрыб'ютараў SZGH)
