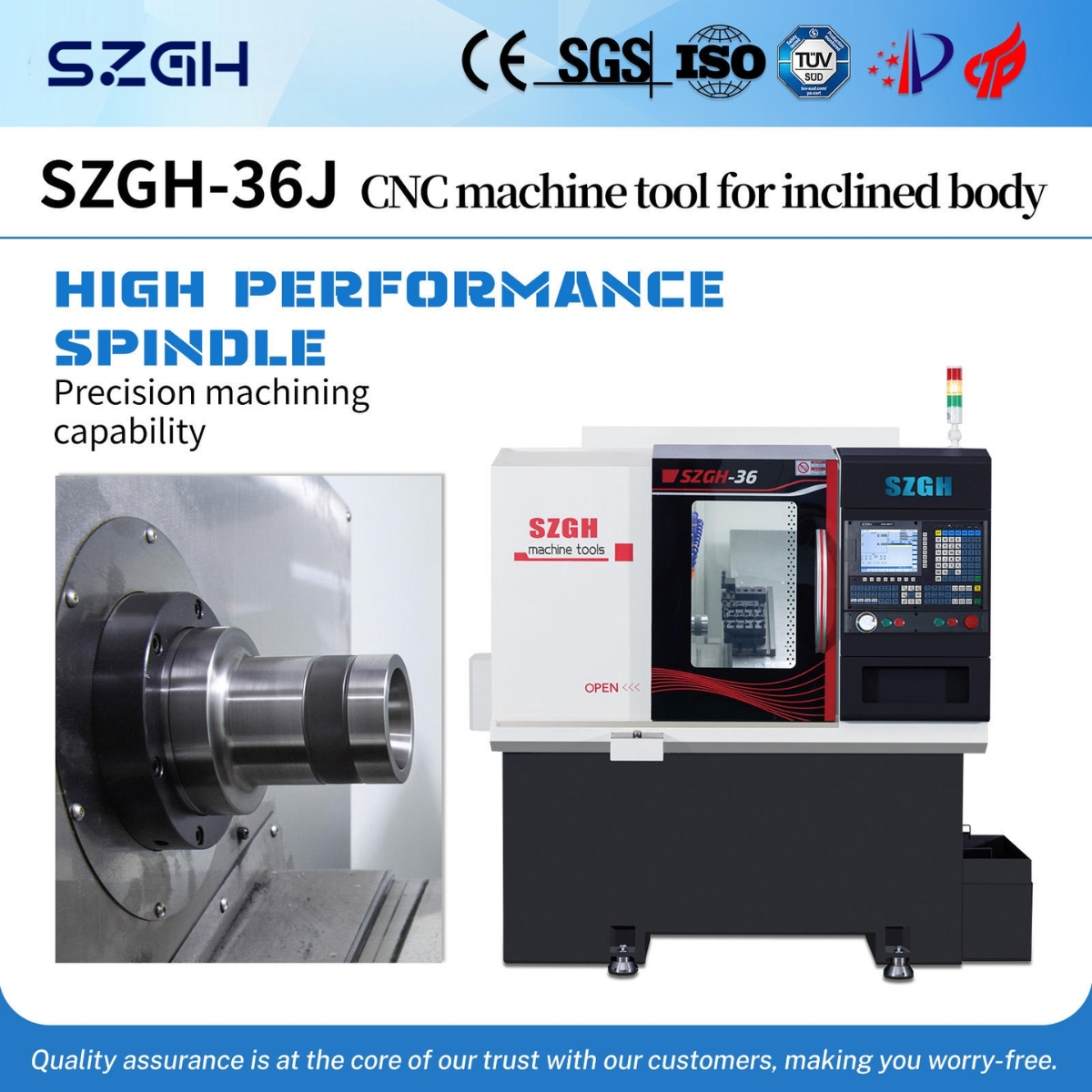

SZGH-36J Такарны станок з ЧПУ з нахільнай станінай | Ёмістасць стрыжня 35 мм | Дакладнасць ±0,01 мм

Што такое такарны станок з ЧПУ SZGH-36J?

SZGH-36J - гэта 2-восевы такарны станок з ЧПУ з нахільнай станінай, выраблены Shenzhen Guanhong Technology Co., Ltd. (SZGHTECH). Ён апрацоўвае пруткі дыяметрам да 35 мм і дыскавыя нарыхтоўкі дыяметрам да Ø250 мм, дасягаючы дакладнасці апрацоўкі ±0,01 мм і шурпатасці паверхні Ra 1,6 мкм. З агульнай вагой машыны 1800 кг — на 29% цяжэй, чым SZGH-25 — яна распрацавана для больш агрэсіўнага выдалення матэрыялу і больш працяглай бесперапыннай вытворчасці. Ён шырока выкарыстоўваецца ў якасці прамой замены для такарных станкоў з ЧПУ з цвёрдай рэйкай і вялікіх такарных станкоў серыі 46, якія працуюць з невялікімі дэталямі, што значна павышае эфектыўнасць вытворчасці і зніжае кошт працы на адзінку вырабы.

Тэхнічныя характарыстыкі

Магутнасць апрацоўкі

Axis Travel & Feed

верацяно

Памеры і вага машыны

Спецыфікацыі кампанентаў

Усе пералічаныя параметры прызначаны для даведкі. Канфігурацыя ў канчатковым заказе на куплю і фізічная прыёмка маюць перавагу.

Асноўныя функцыі і перавагі

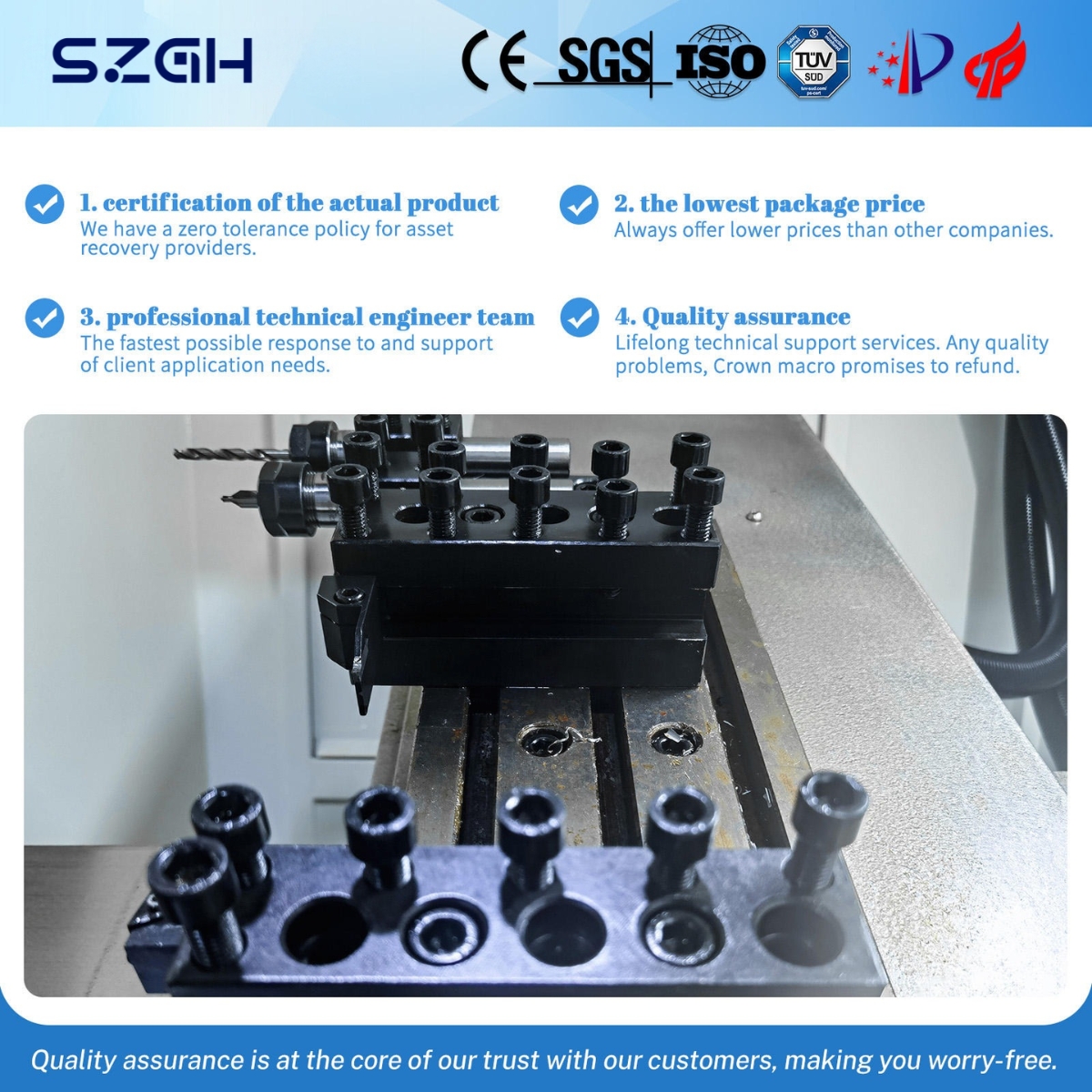

Нахіленая ложа 30° — калянасць, дзе знаходзіцца сіла рэзання

На SZGH-36J геаметрыя станіны з нахілам 30° змяшчае вежу і папярочныя салазкі ў непасрэднае структурнае выраўноўванне з асновай машыны ўздоўж вектара асноўнай сілы рэзання. Гэта азначае, што вібрацыя, якая ўтвараецца падчас тачэння цяжкіх пруткоў, праходзіць самы кароткі шлях да асноўнай масы - 1800 кг чыгуну, які паглынае і гасіць яе, а не дазваляе ёй рэзаніраваць назад у нарыхтоўку. Вынік: стабільная аздабленне паверхні і дакладнасць памераў нават у канцы 4-гадзіннага бесперапыннага вытворчага цыклу, а не толькі ў пачатку.

У практычным плане кліенты, якія замяняюць гарызантальныя такарныя станкі з цвёрдай рэйкай на SZGH-36J, паслядоўна паведамляюць, што разнос памераў у партыі з 500 частак змяншаецца ад ±0,05 мм на іх старых станках да ±0,01 мм на SZGH-36J — без якіх-небудзь карэкціровак у сярэдзіне серыі.

1800 кг запатэнтаванай антыдэфармацыйнай асновы

Аснова машыны SZGH-36J адліта з высакаякаснага чыгуну з выкарыстаннем запатэнтаванага працэсу ліцця супраць дэфармацыі SZGHTECH. Агульная вага 1800 кг служыць дзвюм інжынерным мэтам: па-першае, яна забяспечвае інэрцыйную масу, неабходную для падаўлення трэскання пры аднабаковым разрэзе нержавеючай сталі 2–3 мм; па-другое, ён супрацьстаіць тэрмічнай дэфармацыі падчас працяглых вытворчасцей, захоўваючы геаметрыю восі, калі машына дасягае ўстойлівай працоўнай тэмпературы. Гэта важная, але часта ігнаруемая спецыфікацыя - больш лёгкія машыны могуць дасягаць дапушчальных паказчыкаў у пачатку змены, але з'язджаюць з месца па меры нагрэву.

Двухвосевыя харбінскія высакахуткасныя радыяльна-упорныя падшыпнікі

Шпіндзель SZGH-36J падтрымліваецца двухвосевымі харбінскімі высакахуткаснымі радыяльна-упорнымі падшыпнікамі зварвання — прыкметнае абнаўленне ў параўнанні з агульнымі айчыннымі падшыпнікамі, якія выкарыстоўваюцца ў канкурэнтаў, арыентаваных на кошт. Харбінскія радыяльна-вуглавыя падшыпнікі распрацаваны для высокай радыяльнай і восевай грузападымальнасці пры падвышаных хуткасцях шпіндзеля, і ўсе шпіндзельныя вузлы на блоках SZGH-36J дынамічна балансуюцца на заводзе перад адпраўкай. Практычны вынік: меншае біццё шпіндзеля, больш працяглы тэрмін службы падшыпнікаў паміж заменамі і аздабленне паверхні, якое захоўвае Ra 1,6 нават пры працяглых серыях з нержавеючай сталі.

Шпіндзель магутнасцю 4 кВт — пераход ад SZGH-25

У параўнанні са шпіндзелем 2,2 кВт на SZGH-25, рухавік SZGH-36J магутнасцю 4 кВт забяспечвае амаль падвоеную магутнасць рэзання. Гэта мае значэнне пры апрацоўцы пруткоў з нержавеючай сталі 30–35 мм з аднабаковым разрэзам 2–3 мм: SZGH-25 патрабуе зніжэння хуткасці падачы, каб заставацца ў межах рухавіка, у той час як SZGH-36J падтрымлівае запраграмаваныя хуткасці падачы без кампрамісаў. Для заводаў, якія працуюць з партыямі змешаных матэрыялаў - латунь і алюміній на высокай хуткасці, нержавеючая сталь на сярэдняй хуткасці - шпіндзель магутнасцю 4 кВт забяспечвае запас для апрацоўкі ўсіх матэрыялаў на адным станку без замены абсталявання.

SZGH Унутраная сістэма кіравання з ЧПУ

SZGH-36J працуе на сістэме кіравання ўласнай распрацоўкі SZGHTECH — той жа платформе, якая выкарыстоўваецца ва ўсім дыяпазоне станкоў SZGH. Перавагі для замежных пакупнікоў:

• Сумяшчальнасць з кодам ISO G : Праграмы, напісаныя для кантролераў у стылі Fanuc 0i, пераносяцца з мінімальным рэдагаваннем. Стандартныя цыклы (чарнавая апрацоўка G71, наразанне разьбы G76, аздабленне G70) цалкам падтрымліваюцца.

• Падтрымка з адной крыніцы : механічныя праблемы машыны і праблемы з праграмным забеспячэннем кіравання вырашаюцца адной і той жа камандай інжынераў у Шэньчжэне - у ланцужку падтрымкі няма старонніх пастаўшчыкоў кантролераў.

• Англамоўны інтэрфейс : кантролер SZGH падтрымлівае дысплей на англійскай мове, што скарачае крывую навучання для аператараў на некітайскамоўных прадпрыемствах.

• Дыстанцыйная дыягностыка : інжынеры службы падтрымкі SZGHTECH могуць падключацца праз VPN для дыягностыкі кантролера ў рэжыме рэальнага часу, што значна скарачае час прастою ў параўнанні з чаканнем мясцовага спецыяліста.

Прамая замена для такарных станкоў з жорсткай рэйкай і серыі 46

SZGH-36J быў спецыяльна распрацаваны для ўключэння ў вытворчыя лініі, на якіх зараз працуюць састарэлыя такарныя станкі з ЧПУ з цвёрдай рэйкай або буйнагабарытныя такарныя станкі серыі 46, якія выкарыстоўваюцца толькі для невялікіх дэталяў (дзе іх вялікая магутнасць павароту марнуецца). Плошча — 1750 × 1400 мм — змяшчаецца ў памеры большасці стандартных такарных станкоў з цвёрдымі рэйкамі, а сумяшчальнасць з G-кодам кантролера SZGH азначае, што існуючыя праграмы ЧПУ патрабуюць толькі нязначных правак для працы. Кліенты ў Румыніі і Турцыі паведамляюць, што час пераходу ад пастаўкі машыны да поўнай вытворчасці складае 3–5 дзён.

Прыкладанні і галіны

SZGH-36J апрацоўвае медныя, чыгунныя, алюмініевыя і нержавеючая сталь (304/316) пруткі дыяметрам да 35 мм, а таксама каваныя нарыхтоўкі дыскаў да Ø50 мм. З дапамогай гідраўлічнага патрона ён таксама апрацоўвае суцэльную вытворчасць дэталяў у межах Ø250 мм.

Аўтамабільныя і матацыклетныя кампаненты

Валы, шатуны, стрыжні клапанаў, шпількі ступіцах колаў, кампаненты тармазоў, дэталі рулявой калонкі — шпіндзель SZGH-36J магутнасцю 4 кВт і глыбіня рэзання з нержавеючай сталі 3 мм робяць яго добра прыдатным для такарных аперацый сярэдняга ўзроўню, распаўсюджаных у аўтамабільных ланцугах паставак узроўняў 2 і 3.

Гідраўлічныя і пнеўматычныя фітынгі

Залатнікі клапанаў, наканечнікі цыліндраў, фітынгавыя ніпелі, штуцеры — 35-міліметровы стрыжань ахоплівае ўвесь спектр стандартных гідраўлічных фітынгаў як з нержавеючай сталі, так і з латуні.

Крапежныя і разьбовыя вырабы

Балты, шпількі, разьбовыя ўстаўкі, контргайкі — вялікія аб'ёмы наразання разьбы выйграюць ад цвёрдай асновы SZGH-36J і стабільнай канцэнтрычнасці шпіндзеля, што непасрэдна ўплывае на якасць формы разьбы ў вялікіх партыях.

Электроніка і электрычныя кампаненты

Клеммныя штыфты, медныя ўтулкі, алюмініевыя радыятары, карпусы раздымаў — там, дзе SZGH-25 абмежаваны Ø25 мм, SZGH-36J адкрывае наступны ўзровень памераў электронных апаратных кампанентаў.

Цэхі дакладнага машынабудавання і апрацоўкі на заказ

Працуюць дробнасерыйныя цэхі, дзе адна машына павінна апрацоўваць дэталі з розных матэрыялаў і памераў. Ёмістасць стрыжня 35 мм, даўжыня нарыхтоўкі 210 мм і падтрымка гутарковага праграмавання кантролера SZGH робяць SZGH-36J універсальным такарным цэнтрам агульнага прызначэння для выканання заказных работ.

Тыповыя матэрыялы для нарыхтовак

SZGH-36J супраць SZGH-25 супраць такарнага станка з ЧПУ з плоскай станінай

Сертыфікаты і гарантыя якасці

• Сертыфікат CE — Адпаведнасць Еўрапейскай дырэктыве аб машынах 2006/42/EC і Дырэктыве аб нізкім напружанні 2014/35/EU.

• ISO 9001 — Сертыфікат вытворчасці і сістэмы менеджменту якасці SZGHTECH.

• Нацыянальнае высокатэхналагічнае прадпрыемства — сертыфікавана Міністэрствам навукі і тэхналогій Кітая з 2018 года.

• 100+ патэнтаў — у тым ліку антыдэфармацыйнае ліццё (карысная мадэль) і аўтарскія правы на праграмнае забеспячэнне сістэмы кіравання ЧПУ SZGH.

Часта задаюць пытанні

Які максімальны дыяметр прутка можа апрацоўваць SZGH-36J?

SZGH-36J апрацоўвае штангу дыяметрам да 35 мм . Для кованых нарыхтовак дыскавага тыпу з аўтаматычнай падачай падтрымліваецца да Ø50 мм; з усталяваным гідраўлічным патронам ён можа апрацоўваць суцэльныя дэталі да Ø250 мм (максімум Ø300 мм).

У чым розніца паміж SZGH-36J і SZGH-25?

SZGH-36J працуе з большым дыяметрам пруткоў (35 мм супраць 25 мм), важыць на 400 кг больш (1800 кг супраць 1400 кг), выкарыстоўвае больш магутны шпіндзель магутнасцю 4 кВт (супраць 2,2 кВт) і абсталяваны высакахуткаснымі радыяльна-упорнымі падшыпнікамі Harbin — падшыпнікам з больш высокімі характарыстыкамі, чым стандартныя радыяльна-упорныя падшыпнікі на СЗГХ-25. Ён падтрымлівае большы 6-цалевы гідраўлічны патрон (супраць 5-цалёвага на SZGH-25) і вялікую ёмістасць нарыхтоўкі 210 мм (супраць 150 мм). Выбірайце SZGH-36J, калі таўшчыня бруска складае 26–35 мм або калі вам патрэбна большая маса машыны для лепшага падаўлення трэскання падчас агрэсіўных рэзаў.

Ці можа SZGH-36J замяніць вялікі такарны станок з ЧПУ серыі 46?

Так, гэта адзін з асноўных варыянтаў выкарыстання SZGH-36J. Многія заводы эксплуатуюць такарныя станкі 46-й серыі (з Ø450 мм+ паваротнай здольнасцю) выключна для дробных дэталяў дыяметрам да 35 мм, што з'яўляецца неэфектыўным выкарыстаннем вялікай і дарагой машыны. SZGH-36J забяспечвае эквівалентную або вышэйшую дакладнасць для гэтых дробных дэталяў пры значна меншым кошце машыны, меншай плошчы і меншым спажыванні энергіі. Існуючыя праграмы G-кода для машыны 46-й серыі можна перанесці на кантролер SZGH з невялікімі карэкціроўкамі фармату.

Які кантролер ЧПУ выкарыстоўвае SZGH-36J? Ці сумяшчальны ён з праграмамі Fanuc?

Стандартная сістэма ЧПУ - гэта кантролер SZGH ўласнай распрацоўкі SZGHTECH . Ён падтрымлівае стандартны G-код ISO, уключаючы ўсе асноўныя цыклы такарнай апрацоўкі (цыклы G71, G72, G73, G76, аздабленне G70). Праграмы, напісаныя для кантролераў Fanuc 0i-T, у значнай ступені сумяшчальныя і звычайна патрабуюць толькі нязначных змяненняў фармату. SZGHTECH забяспечвае двухмоўнае кіраўніцтва па праграмаванні на англійскай і кітайскай мовах і аддаленую інжынерную падтрымку для міграцыі праграм.

Якая максімальная глыбіня рэзання нержавеючай сталі на SZGH-36J?

Стандартная максімальная глыбіня аднабаковага рэзу ў нержавеючай сталі складае 2 мм , а механічная - 3 мм . Для аптымальнага тэрміну службы інструмента пры рэзанні з нержавеючай сталі 304/316 SZGHTECH рэкамендуе цвёрдасплаўныя пласціны са станоўчай перадавой геаметрыяй, хуткасцю рэзання 80–120 м/хв і бесперапыннай запраўкай астуджальнай вадкасцю.

Ці падтрымлівае SZGH-36J інтэграцыю прылады падачы пруткоў?

так. SZGH-36J сумяшчальны з вонкавымі аўтаматычнымі падатчыкамі для пруткоў дыяметрам ад 8 мм да 35 мм. Інтэграцыя прылады падачы пруткоў забяспечвае бесперапынную вытворчасць без нагляду, калі адзін аператар можа кантраляваць некалькі машын адначасова - асноўны варыянт выкарыстання гэтай машыны для зніжэння працоўных выдаткаў.

Як вага машыны ў 1800 кг ўплывае на вытворчасць?

Большая маса машыны выконвае дзве функцыі: гашэнне вібрацыі падчас рэзкі (менш шамацення, лепшая аздабленне паверхні) і тэрмічную стабільнасць падчас працяглых вытворчых серый. Больш лёгкія машыны могуць змяняцца ў памерах, калі яны награваюцца ад тэмпературы навакольнага асяроддзя да працоўнай тэмпературы ў стацыянарным стане. База SZGH-36J вагой 1800 кг дзейнічае як цеплавой буфер, падтрымліваючы аднастайнасць геаметрыі восі на працягу поўнай вытворчай змены без паўторных вымярэнняў аператара і рэгулявання зрушэння.

Якую гарантыю і пасляпродажную падтрымку забяспечвае SZGHTECH?

SZGHTECH дае 12-месячную гарантыю на ўсе механічныя і электрычныя кампаненты, за выключэннем расходных матэрыялаў (рэжучыя пласціны, гідраўлічнае масла, ушчыльнення). На працягу гарантыйнага перыяду запасныя часткі дастаўляюцца бясплатна. Аддаленая падтрымка праз відэазванок WhatsApp даступная 24/5. Кліенты ў краінах з створанай агентурнай сеткай SZGH (ЗША, Турцыя, Румынія, Расія, Егіпет, Тайланд, Мексіка) маюць доступ да сэрвісных прадстаўнікоў у краіне.

Які час выканання і арганізацыя дастаўкі?

Стандартны тэрмін вытворчасці складае 20–35 рабочых дзён з моманту атрымання дэпазіту. Адзін 20-футавы кантэйнер звычайна змяшчае 2-3 адзінкі SZGH-36J. Экспартная ўпакоўка ўключае ў сябе драўляную скрыню з антыкаразійнай апрацоўкай і вільгацеахоўнай плёнкай. Экспартная каманда SZGHTECH прадастаўляе ўсю дакументацыю: камерцыйны рахунак-фактуру, упаковачны ліст, сертыфікат паходжання, дэкларацыю аб адпаведнасці CE і пратакол выпрабаванняў.

Экспартныя рынкі і водгукі кліентаў

SZGH-36J знаходзіцца ў актыўнай вытворчасці на прадпрыемствах у:

Усходняя Еўропа : румынскія металаапрацоўчыя майстэрні (замена такарных станкоў з цвёрдымі рэйкамі), турэцкія вытворцы латуневай арматуры (тачэнне латуневага прутка 35 мм)

Паўднёва-Усходняя Азія : в'етнамскія заводы па вытворчасці электронных кампанентаў, тайскія пастаўшчыкі аўтамабільнай прамысловасці 2-га ўзроўню, індыйскія малыя і сярэднія прадпрыемствы дакладнага машынабудавання

Блізкі Усход і Афрыка : егіпецкія крамы гідраўлічнай арматуры, мараканскія вытворцы кампанентаў сельскагаспадарчага абсталявання

Амерыка : сетка паставак мексіканскай аўтамабільнай прадукцыі, рэгіянальныя дыстрыб'ютары ў ЗША

Запытайце прапанову або загрузіце каталог

Абнаўленне такарнага станка з цвёрдай рэйкай або скарачэнне габарытнага станка 46-й серыі?

Экспартная каманда SZGHTECH адказвае на ўсе запыты на працягу 1 працоўнага дня.
