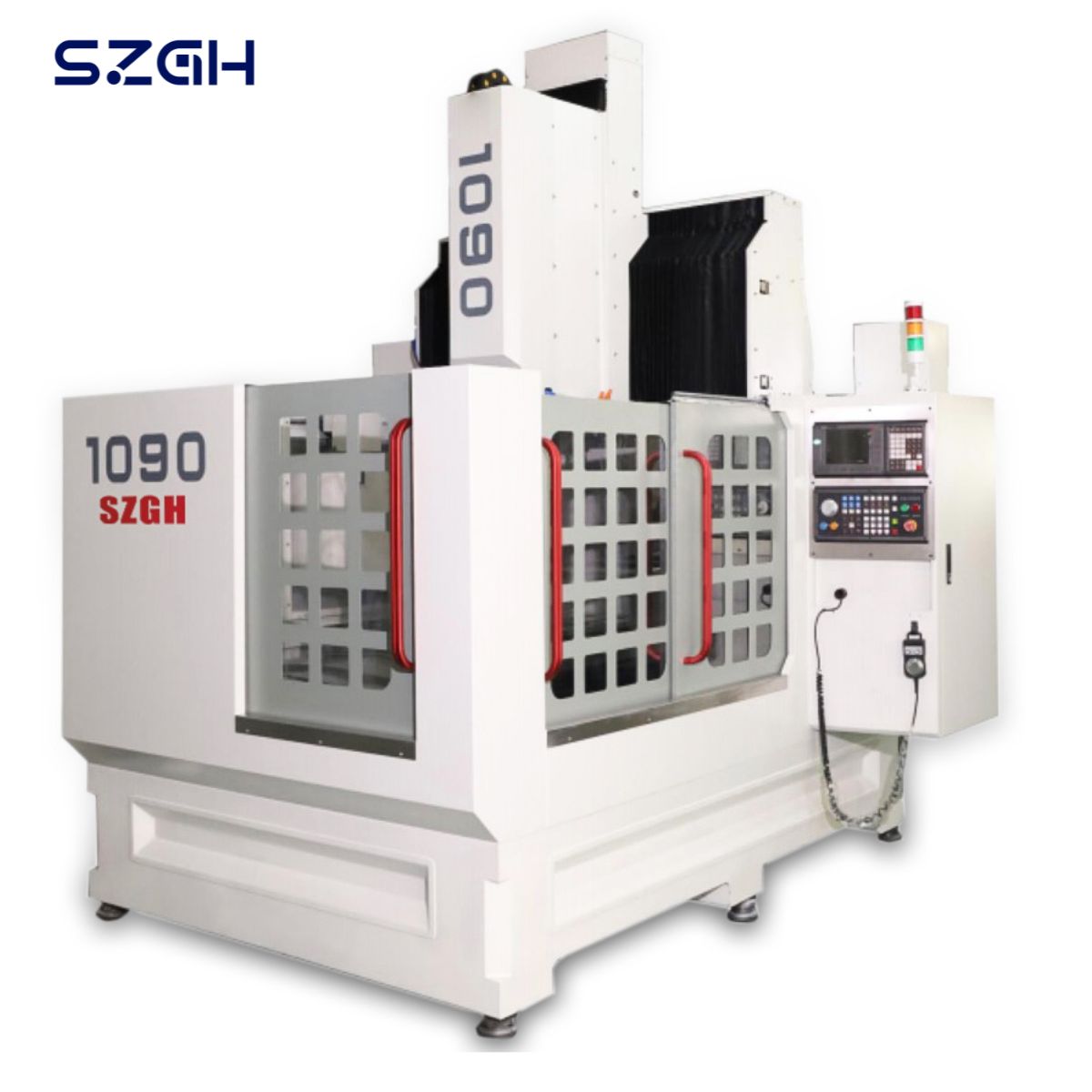

SZGH-1090 Портальны апрацоўваючы цэнтр | 900×1000 мм Стол | Электрычны шпіндзель BT40 / 24000 абаротаў у хвіліну | 0,01 мм Паўтараемасць

Што такое SZGH-1090?

SZGH-1090 - гэта партальны апрацоўваючы цэнтр з ЧПУ, выраблены Shenzhen Guanhong Technology Co., Ltd. (SZGHTECH). Ён мае архітэктуру рухомага партала з перавернутай калонкай, у якой шпіндзельны мост перамяшчаецца па нерухомым працоўным стале памерам 900 × 1000 мм, што дазваляе апрацоўваць негабарытныя пліты, цяжкія асновы прэс-формаў і вялікія канструкцыйныя дэталі. Даступны ў двух варыянтах — SZGH-1090 (BT40, 8000 абаротаў у хвіліну, 11/15 кВт) і SZGH-1090D (электрычны шпіндзель BT30, 24 000 абаротаў у хвіліну, 11 кВт) — абодва маюць аднолькавыя хады па восі (X 900 мм, Y 1000 мм, Z 500 мм), 0,01 мм паўтаральнасць, шарыка-шрубавыя шрубы класа Тайвань C3, накіроўвалыя рэйкі класа P Тайвань і сістэма кіравання з ЧПУ SZGH.

Тэхнічныя характарыстыкі

Рух і вось

Шпіндзель і інструменты

Корпус машыны і ўтыліты

Ключавыя кампаненты (партнёры OEM)

Параметры кантролера

Асноўныя функцыі і перавагі

Архітэктура з рухомым парталом — гэта частка машыны, а не стол

У звычайным VMC працоўны стол рухаецца па X і Y, а шпіндзель рухаецца па Z — што абмяжоўвае практычную вагу дэталі некалькімі сотнямі кілаграмаў, перш чым інэрцыя стала пагоршыць дакладнасць. SZGH-1090 пераварочвае гэта: партальны мост нясе шпіндзель па X і Y, а працоўны стол застаецца цалкам нерухомым. У выніку нарыхтоўка вагой 800 кг не адчувае нулявых дынамічных сіл ад руху стала. Вялікія асновы прэс-формаў, тоўстыя сталёвыя пласціны і цяжкія канструкцыйныя каркасы можна аднаразова замацаваць і цалкам апрацаваць без перастаноўкі.

Запатэнтаваная звышмоцная база супраць дэфармацыі

Кампанія SZGHTECH распрацавала і запатэнтавала ўзмоцненую базавую геаметрыю спецыяльна для партальных машын. Адліўка распрацавана так, каб супрацьстаяць дэфармацыі кручэння і выгібу пад уздзеяннем камбінаваных дынамічных нагрузак 7500 кг рухомага партала. Гэта мае значэнне на практыцы: аснова, якая згінаецца пад нагрузкай рэзання, з'яўляецца асновай, якая вырабляе дэталі з межамі допуску. База SZGH-1090 мае дастаткова цяжкі памер, каб паглынаць вібрацыю пры поўнай хуткасці падачы 10 000 мм/мін без вымернага прагіну.

Два варыянты шпіндзеля — адна платформа для кожнага матэрыялу

• SZGH-1090 (BT40, 8000 абаротаў у хвіліну, 11/15 кВт): стандартны механічны шпіндзель нацэлены на сталь, чыгун і тытан — матэрыялы, якія патрабуюць высокага крутоўнага моманту пры ўмеранай хуткасці. Інструмент BT40 з'яўляецца найбольш даступным памерам кануснасці ва ўсім свеце, таму канчатковыя карыстальнікі могуць набываць устаўкі і трымальнікі лакальна без спецыяльных заказаў. Максімальнае свідраванне ў сталі да Ø60 мм; фрэзераванне тарцовымі фрэзамі Ø80 мм.

• SZGH-1090D (BT30, 24 000 абаротаў у хвіліну, 11 кВт электрычны): высакахуткасны электрычны шпіндзель Jiangsu Ronghua нацэлены на алюмініевыя сплавы і кампазіты. Пры 24 000 абаротаў у хвіліну аздабленне паверхні рэзка паляпшаецца, а нагрузка стружкі на зуб падае, што дазваляе зрабіць больш лёгкія парэзы пры значна большай хуткасці выдалення матэрыялу. Магазін на 14 станцый у параўнанні са стандартным на 13 станцый дае адну дадатковую кішэню для інструментаў — карысна для алюмініевых праграм, якія патрабуюць больш фінішных праходаў.

Тайваньскія шарыка-шрубавыя шрубы C3 + накіроўвалыя класа P — дакладнасць праз знос

Партальныя машыны працуюць пры вялікіх навісях і высокіх дынамічных нагрузках. Выбар шарыка-шрубавых шруб класа Taiwan Precision C3 (Ø40 мм, крок 10 мм) гарантуе, што люфт застанецца ніжэй за патрабаванні нават пасля 50 000+ гадзін працы. Дапаможныя шарыкавыя накіроўвалыя рэйкі серыі P-класа 45 забяспечваюць меншае трэнне, чым ролікавыя рэйкі, на вялікіх пралётах — крытычна важна, калі хады па X і Y перавышаюць 900 мм, а сукупная памылка трэння за поўны ход у адваротным выпадку назапашваецца ў зрушэнні пазіцыянавання.

Кантролер ЧПУ SZGH — інтэграваная электрамеханічная аптымізацыя

Кантролер SZGH 1000MDCb-4 распрацаваны кампаніяй SZGHTECH разам з механічнай сістэмай і не пастаўляецца самастойна. Параметры сервопривода для кожнай восі — X/Y 3,8 кВт, Z 3,0 кВт з тормазам — папярэдне настроены на канкрэтныя характарыстыкі інэрцыі і нагрузкі рамы SZGH-1090. У выніку адбываецца больш хуткі ўвод у эксплуатацыю і менш праблем з вібрацыяй падчас разгону, чым кантролер трэцяга боку, усталяваны на незнаёмай машыне. Інтэрфейс USB падтрымлівае прамую перадачу G-кода без прапрыетарных фарматаў файлаў.

Поўная сістэма абароны для даўгавечнасці майстэрні

Партальныя машыны ствараюць вялікія аб'ёмы стружкі з тарцовых фрэзерных цяжкіх лістоў. SZGH-1090 уключае ў сябе палову вечка корпуса і поўную ахоўную вечка на ўсіх накіроўвалых рэйках, якія абараняюць тайваньскія рэйкі класа P ад траплення стружкі — асноўнай прычыны заўчаснага зносу рэйкі на бюджэтных партальных машынах. Аўтаматычная сістэма перыядычнай змазкі забяспечвае змазку рэйкі і шрубы па часовым цыкле без умяшання аператара.

Прыкладанні і галіны

SZGH-1090 супраць VMC850 супраць канкурэнта Gantry Class

Заўвага: The SZGH VMC850 дасягае ±0,003 мм паўтаральнасці на меншых дэталях; SZGH-1090 прызначаны для нарыхтовак, якія фізічна не могуць змясціцца на VMC - ён аддае перавагу рабочай зоне і грузападымальнасці перад субмікроннай дакладнасцю.

Сертыфікаты і гарантыя якасці

• Сертыфікат CE — адпавядае Дырэктыве ЕС аб ​​машынах 2006/42/EC для бяспечнага экспарту ў Еўропу

• ISO 9001:2015 — поўная сістэма менеджменту якасці, сертыфікаваная для ўсіх вытворчых працэсаў

• Нацыянальнае высокатэхналагічнае прадпрыемства — сертыфікавана Міністэрствам навукі і тэхналогій Кітая з 2018 года

• Больш за 100 патэнтаў — у тым ліку патэнт на антыдэфармацыйную базу для цяжкіх нагрузак, прадстаўлены на гэтай машыне

• 20 000 м⊃2; Завод — Шэньчжэнь, створаны ў 2013 годзе; 13 гадоў вопыту вытворчасці партальных і VMC

• Сертыфікацыя дынамічнага балансу — усе вузлы шпіндзеля дынамічна балансуюцца перад устаноўкай

Часта задаюць пытанні

Q1: У чым розніца паміж SZGH-1090 і SZGH-1090D?

SZGH-1090 выкарыстоўвае механічны шпіндзель з прамой сувяззю (Ø150, BT40, макс. 8000 абаротаў у хвіліну, 11/15 кВт), найбольш прыдатны для чорных металаў з высокім крутоўным момантам. SZGH-1090D выкарыстоўвае электрычны шпіндзель Jiangsu Ronghua (BT30, макс. 24 000 абаротаў у хвіліну, 11 кВт), аптымізаваны для алюмінія і кампазітаў пры высокай хуткасці паверхні. 1090D таксама мае адну дадатковую кішэню для інструментаў (14 супраць 13 станцый). У абодвух аднолькавы ход восі, памер стала, вага машыны і структура корпуса.

Пытанне 2: Ці можа SZGH-1090 апрацоўваць сталёвую аснову формы вагой 800 кг без змены пазіцыі?

так. Архітэктура партальнага фіксаванага стала азначае, што дэталь вагой 800 кг заціскаецца адзін раз і застаецца нерухомай на працягу ўсяго цыклу апрацоўкі. Рухаецца толькі шпіндзельны мост. Гэта пазбаўляе ад памылак пры перастаноўцы і часу паўторнай фіксацыі, якія ўзнікнуць, калі вы паспрабуеце апрацаваць тую ж дэталь на гарызантальным апрацоўчым цэнтры з сістэмай паддонаў.

Q3: Чаму партальная машына мае меншую паўтаральнасць (0,01 мм), чым VMC850 (0,003 мм)?

Партальныя машыны нясуць шпіндзель на доўгай папярочнай бэльцы, якая ахоплівае шырокую рабочую зону. Цеплавое пашырэнне і структурная згодлівасць гэтай бэлькі з пралётамі больш за 900 мм ствараюць невялікія, але вымерна варыяцыі размяшчэння, якіх няма на кароткай цвёрдай калоне VMC. Для вялікіх пласцін і асноў прэс-формаў, якія вызначае SZGH-1090, паўтаральнасць 0,01 мм цалкам адэкватная — шаблоны нітаў асновы формы і профілі кішэняў вызначаны з допускам IT8–IT9, дзе 0,01 мм цалкам адпавядае спецыфікацыі.

Q4: Якую самую вялікую фрэзу я магу выкарыстоўваць на SZGH-1090?

Стандартны механічны шпіндзель (SZGH-1090) прымае фрэзы да Ø80 мм праз інструмент BT40 — падыходзіць для тарцовага фрэзеравання вялікіх плоскіх паверхняў за адзін праход. Электрычны варыянт шпіндзеля (SZGH-1090D) абмежаваны Ø40 мм з-за канусу BT30 і больш высокага рабочага дыяпазону.

Q5: Ці магу я перайсці на кантролер Fanuc, Siemens або Mitsubishi замест SZGH?

так. Пакет кіравання SZGH з'яўляецца стандартнай канфігурацыяй, таму што ён папярэдне настроены на канкрэтную інэрцыю восі гэтай машыны і забяспечвае самую хуткую ўстаноўку. У якасці альтэрнатыў пералічаны варыянты кантролераў Huazhong, Baoyuan і свабодныя ад праграмавання. Для Fanuc або Siemens, абмяркуйце з аддзелам продажаў па адрасе export02@szghtech.com — карыстальніцкія канфігурацыі кантролера даступныя па запыце з адкарэктаванымі тэрмінамі выканання.

Пытанне 6: Як SZGH-1090 параўноўваецца з маставой (стругальнай) фрэзай для той жа працоўнай зоны?

Маставы млын мае дзве нерухомыя вертыкальныя калоны з папярочнай рэйкай паміж імі; стол рухаецца па X. SZGH-1090 - гэта рухомы партальны тып, дзе мост рухаецца па Y, а стол цалкам зафіксаваны - лепш для вельмі цяжкіх частак, дзе рух стала непрактычны. Маставыя фрэзы звычайна маюць большы Z-ход і выкарыстоўваюцца для вельмі высокіх нарыхтовак. SZGH-1090 з Z-вобразным ходам 500 мм падыходзіць для працы з плітамі, асновамі прэс-формаў і кампанентамі рамы сярэдняй вышыні.

Пытанне 7: Што адбудзецца, калі адна тайваньская накіроўвалая мае патрэбу ў замене пасля многіх гадоў выкарыстання?

Шарыкавыя накіроўвалыя серыі P класа 45 для Тайваня з'яўляюцца стандартным элементам каталога, даступным у шматлікіх пастаўшчыкоў у Кітаі, Тайвані і Паўднёва-Усходняй Азіі. Замена - гэта палявая аперацыя: зліце змазку, зніміце вечка рэйкі, адкруціце зношаную рэйку, усталюйце новую рэйку, паўторна вышмаруйце і запраўце вось. Тэхнічная група SZGHTECH можа даць арыгінальны нумар дэталі рэйкі і пакрокавыя інструкцыі па замене праз WhatsApp.

Q8: Ці падыходзіць SZGH-1090 для 5-восевай апрацоўкі?

Стандартныя SZGH-1090 і 1090D - гэта 3-восевыя станкі (X, Y, Z). Чацвёртая або пятая паваротная вось можа быць усталявана на стале, каб уключыць 4-восевае або 5-восевае пазіцыянаванне — грузападымальнасць стала 800 кг змяшчае большасць блокаў паваротнага стала. Каб даведацца аб сумяшчальнасці восі кручэння і спецыфікацыях мантажу, звярніцеся да завода.

Q9: Які час і структура аплаты для SZGH-1090?

Стандартны тэрмін выканання - 20-35 рабочых дзён з моманту атрымання дэпазіту. Аплата звычайна складаецца з 30% дэпазіту для пацверджання вытворчасці, 70% рэшты перад адпраўкай (пацверджана марской транспартнай накладной). Уключаны экспартная ўпакоўка, дакументацыя CE і англамоўнае кіраўніцтва па дэталях/эксплуатацыі. Кантакт export02@szghtech.com для праформы-фактуры.

Экспартныя рынкі і водгукі кліентаў

Кампанія SZGHTECH паставіла партальныя і вертыкальныя апрацоўчыя цэнтры з ЧПУ кліентам у:

Амерыка: ЗША, Мексіка

Еўропа: Румынія, Турцыя, Малдова

Блізкі Усход і Афрыка: Егіпет, Марока

СНД: Расія

Азія: Тайланд, В'етнам, Індыя

SZGH-1090 асабліва папулярны сярод:

• Фармоўшчыкі ва Усходняй Еўропе (Румынія, Турцыя), якія маюць патрэбу ў шырокафарматных інструментах без часу выканання і прэміі па цане нямецкіх і японскіх брэндаў

• Пастаўшчыкі аўтамабільнай прамысловасці Tier-2 у Паўднёва-Усходняй Азіі (Тайланд, В'етнам), якія вырабляюць мацавальныя пласціны і асновы прэс-інструментаў

• Вытворцы энергетычнага сектара ў Егіпце і Расіі апрацоўваюць корпусы помпаў і клапанаў з чыгуну

Усе экспартныя пастаўкі ўключаюць сертыфікаты CE, сертыфікаты ISO 9001, кіраўніцтва па эксплуатацыі і тэхнічным абслугоўванні на англійскай мове, упаковачныя лісты і камерцыйны рахунак-фактуру. SZGHTECH мае мясцовых сэрвісных прадстаўнікоў у ЗША, Турцыі, Румыніі, Расіі, Егіпце, Тайландзе і Мексіцы.

Запытаць прапанову

Гатовы абмеркаваць SZGH-1090 для вашых вытворчых патрабаванняў? Наша каманда экспарту адказвае на працягу 24 гадзін.

Звяртаючыся да нас, укажыце:

• Ваш мэтавы матэрыял(ы) і тыповыя памеры / вага нарыхтоўкі

• Неабходны дыяпазон хуткасцей кручэння шпіндзеля (8000 абаротаў у хвіліну BT40 супраць 24000 абаротаў у хвіліну электрычнага шпіндзеля BT30)

• Пераважны кантролер ЧПУ (SZGH па змаўчанні / Huazhong / Baoyuan / без праграмавання)

• Гадавы аб'ём вытворчасці і мэтавы порт дастаўкі

Тэрмін выканання: 20–35 рабочых дзён з моманту пацверджання дэпазіту

Гарантыя: 12 месяцаў на ўсе механічныя і электрычныя кампаненты (за выключэннем расходных матэрыялаў)

Падтрымка: дыстанцыйная падтрымка праз WhatsApp 24/5; мясцовыя агенты ў ЗША, Турцыі, Румыніі, Расіі, Егіпце, Тайландзе, Мексіцы
