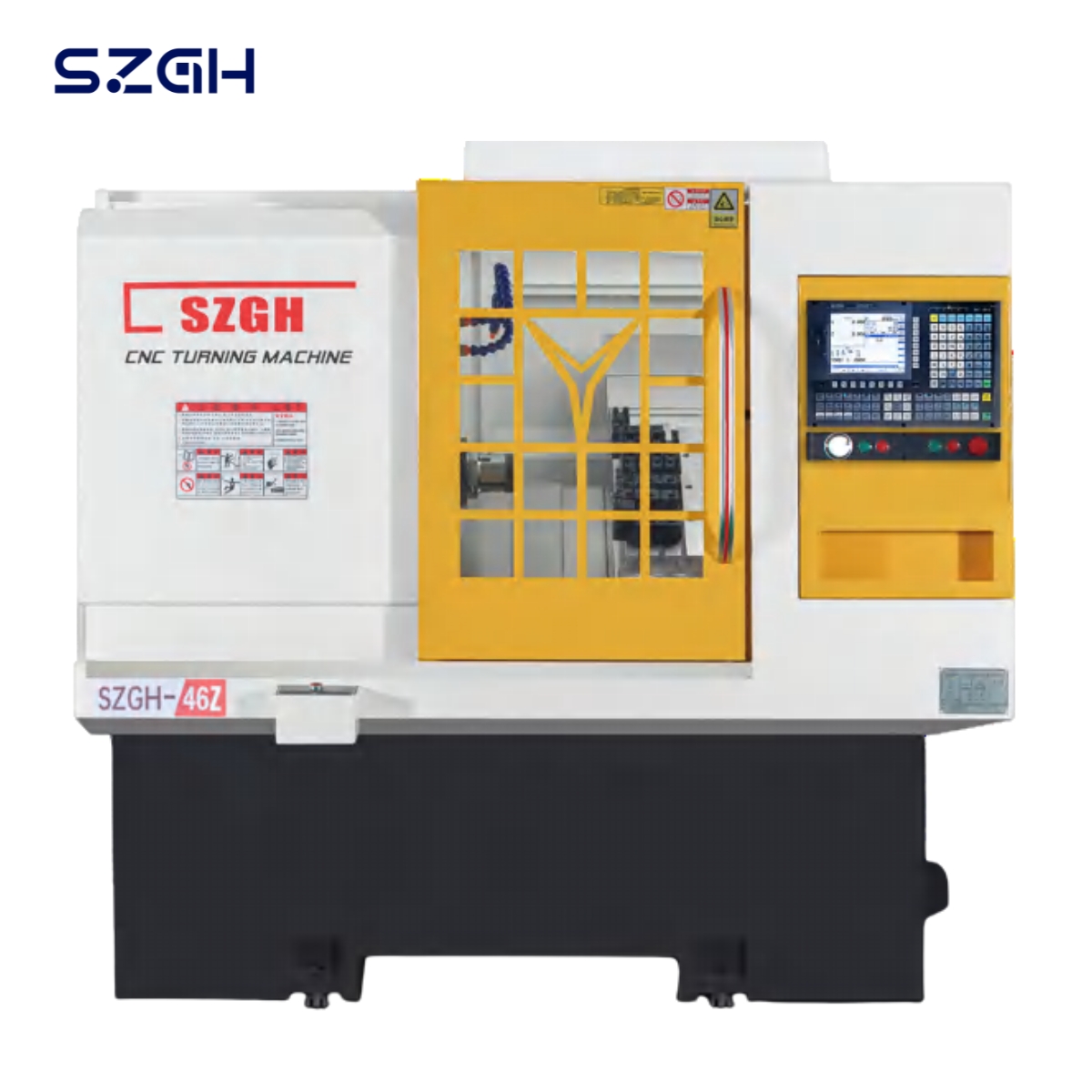

SZGH-46Z Такарны станок з нахільнай станінай з ЧПУ | Пруток Ø45 мм | ±0,0075 мм | Макет Z-панэлі

Што такое SZGH-46Z?

SZGH-46Z - гэта такарны станок з ЧПУ з нахіленай станінай 30°, пабудаваны на той жа трывалай антыдэфармацыйнай аснове вагой 3000 кг, што і SZGH-46J, які апрацоўвае пруткі Ø45 мм і патроны Ø60 мм з допускам ±0,0075 мм. Ён падзяляе ствольны шпіндзель 46J, 32-міліметровую шарыка-шрубавую трансмісію і лінейную сістэму накіроўвалых H-класа — адрозніваецца выключна размяшчэннем панэлі аператара Z-тыпу, які размяшчае элементы кіравання ў правым баку або пад вуглом, што аддаецца перавагу ў некаторых канфігурацыях цэхаў і канструкцыях з некалькімі машынамі.

Тэхнічныя характарыстыкі

Магутнасць апрацоўкі

Axis Travel & Feed

верацяно

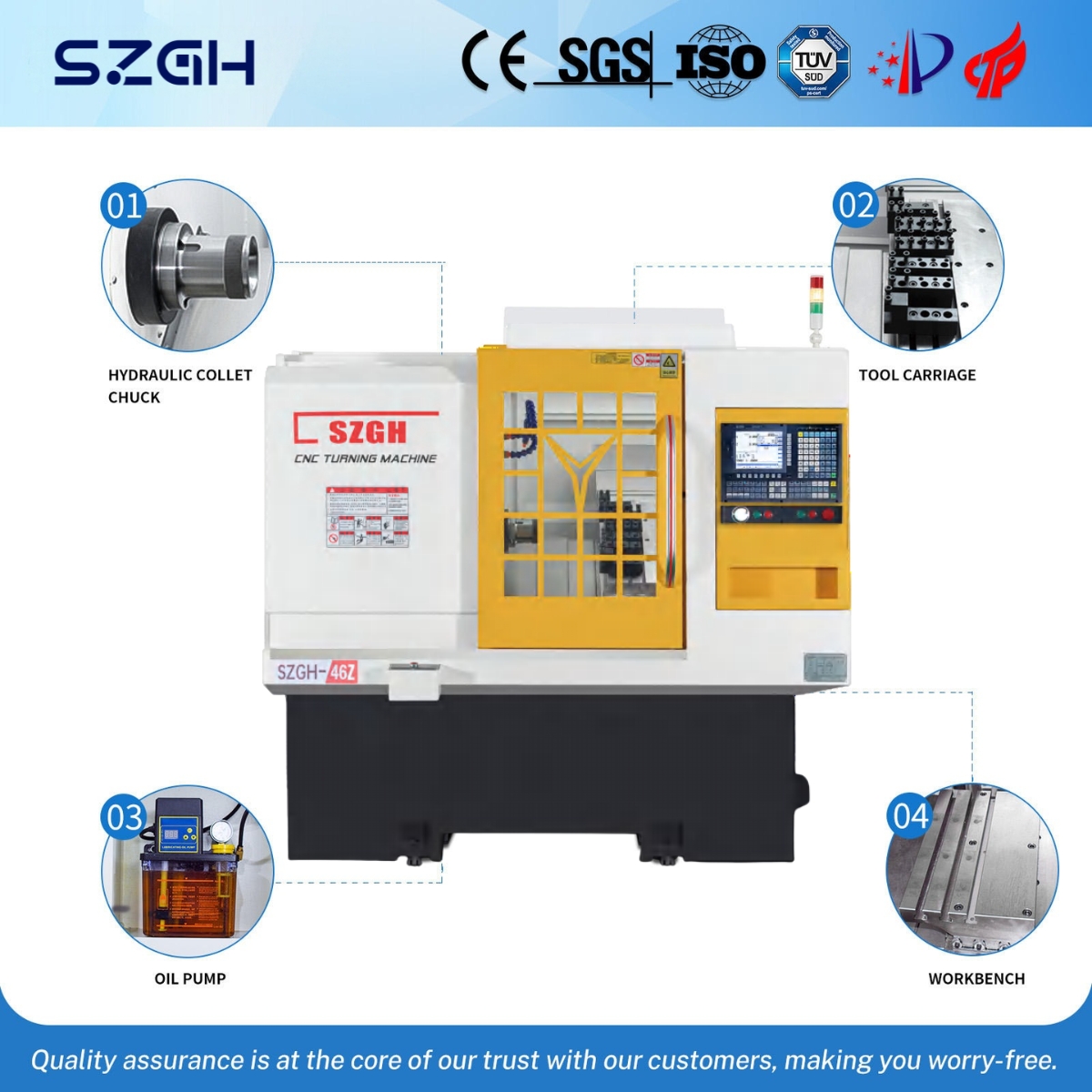

Кампаненты і канструкцыя

Памеры машыны

Асноўныя функцыі і перавагі

Кампаноўка панэлі Z-тыпу — правае кіраванне для інтэграцыі соты

Абазначэнне 'Z' адносіцца да становішча панэлі аператара: замест размяшчэння спераду па цэнтры (J-тыпу), панэль усталявана справа або пад вуглом у канфігурацыі Z. Гэта падыходзіць для цэхаў, у якіх працуюць лінейныя ячэйкі з некалькімі машынамі, рабатызаваныя сістэмы загрузкі або вузкія ўстаноўкі, дзе аператар стаіць збоку ад машыны — ухіляючы стомленасць ад дацягвання да цела і памяншаючы час адчынення дзвярэй, трымаючы элементы кіравання бліжэй да кропкі доступу да зоны чыпа.

Тая ж самая дакладная платформа, што і SZGH-46J — без кампрамісаў па характарыстыках

Пакупнікі часам мяркуюць, што панэльны варыянт мае на ўвазе больш танную камплектацыю. 46Z падзяляе ўсе канструктыўныя элементы з 46J: 3000 кг антыдэфармацыйнай літой асновы, 30 мм лінейных накіроўвалых рэйкі класа H і 32 мм шаравых шліфавальных шруб. Допуск ±0,0075 мм — эквівалентны прыблізна 1/10 шырыні чалавечага воласа — захоўваецца аднолькава. Вы выбіраеце размяшчэнне панэлі на аснове працоўнага працэсу, а не кампрамісу дакладнасці.

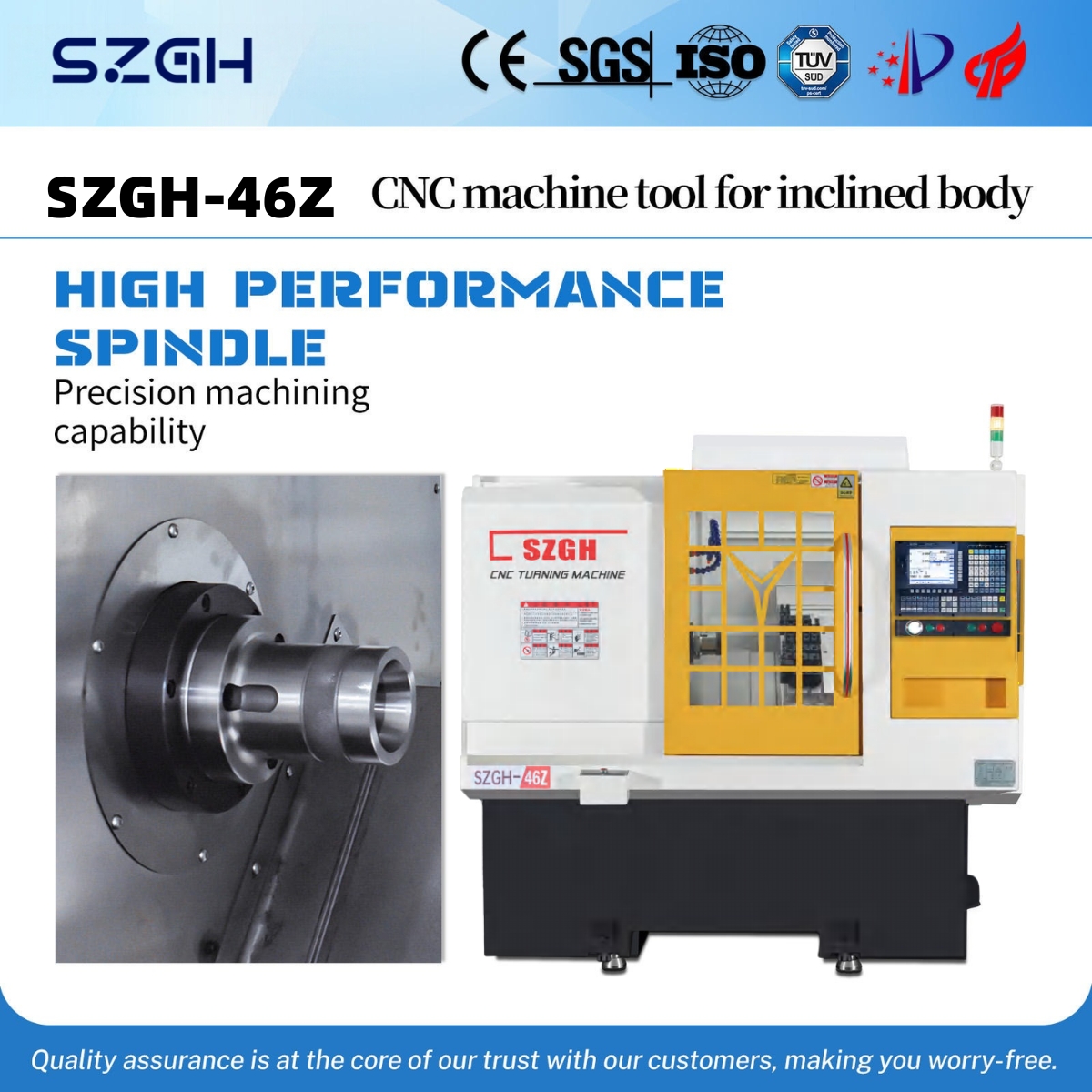

Запатэнтаваны ствольны шпіндзель — высокая цвёрдасць без залежнасці ад імпарту

Собственная канструкцыя шпіндзеля SZGH пазбаўляе ад радыяльнага люфта, звычайнага ў стандартных шпіндзелях з канічнымі падшыпнікамі пры цяжкіх перарывістых разрэзах. Шпіндзель цалкам дынамічна збалансаваны на заводзе, што азначае, што аздабленне паверхні Ra 1.0 можна атрымаць на нержавеючай сталі без пасляпрацэснага шліфавання. Для экспартных пакупнікоў гэта пазбаўляе залежнасці ад пастаўшчыкоў шпіндзеляў іншых вытворцаў і спрашчае пошук запасных частак непасрэдна праз SZGH.

3000 кг запатэнтаванай асновы супраць дэфармацыі — паглынае вібрацыю, не перадае яе

Звышмоцная аснова не проста «цяжэйшая за канкурэнтаў» — яна выкарыстоўвае запатэнтаваную ўнутраную геаметрыю рэбраў, якая перанакіроўвае рэжучую вібрацыю ў масу асновы, а не назад у шпіндзель. Пры паскораным ходзе 20 м/хв звычайныя больш лёгкія базы (клас 1600–2000 кг) ствараюць рэзанансныя частоты, якія пагаршаюць аздабленне паверхні пры працяглых серыях. База 46Z вагой 3000 кг захоўвае кансістэнцыю аздаблення ад першай да дзесятай тысячнай часткі.

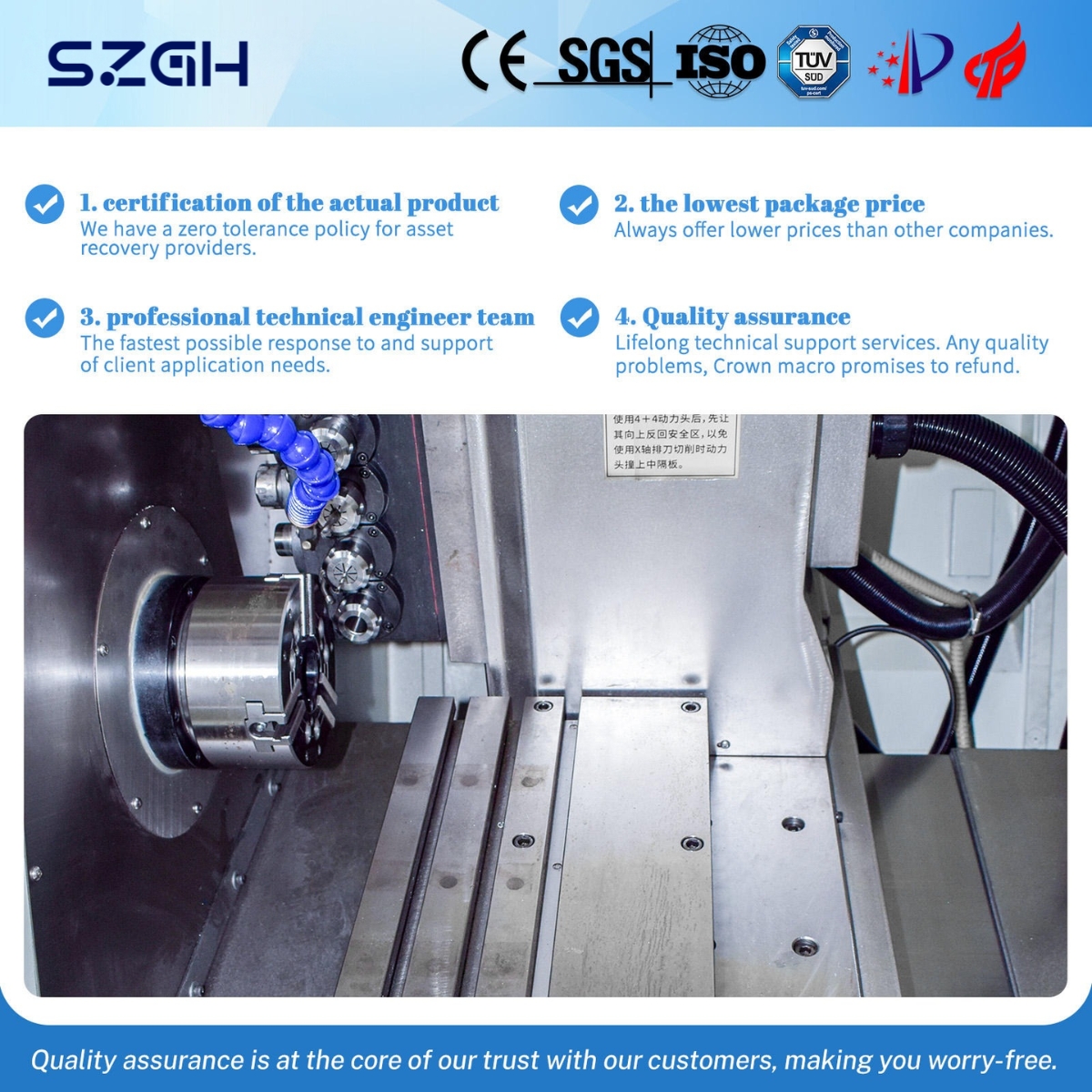

32-мм прэцызійныя шарыка-шрубавыя шрубы + 30-мм рэйкі H-класа — пашыраны для серыі 46

Памер трансмісіі на адзін клас вышэйшы за машыны 36-й серыі (шрубы 25 мм, рэйкі 25 мм). 32-міліметровыя шрубы забяспечваюць на 64 % большую плошчу папярочнага перасеку, што непасрэдна прыводзіць да павышэння восевай калянасці і зніжэння тэрмічнага падаўжэння падчас бесперапыннай вытворчасці. 30-міліметровыя рэйкі класа H павялічваюць плошчу кантакту і размеркаванне нагрузкі — крытычна важна пры рэзцы нержавеючага прутка Ø45 мм пры глыбіні рэзу 3 мм.

Кантролер SZGH Ac8F-G — інтэграваная электрамеханічная аптымізацыя

Замест таго, каб спалучаць агульны кантролер трэцяга боку з сервасістэмай машыны, SZGH сумесна распрацоўвае прашыўку кантролера Ac8F-G з параметрамі сервапрывада SZGH Dongmechuan. Вынікам з'яўляецца налада контуру сервапрывада, характэрная для інэрцыйнай нагрузкі серыі 46 - больш жорсткая хуткасць пасля памылкі, больш хуткае запаволенне пры індэксе вежы і сінхранізацыя восі без ручной рэгулявання PID па прыбыцці.

Стандарт гідраўлічнага заціску — паўтаральнае высілак патрона кожны цыкл

46Z пастаўляецца з гідраўлічным заціскам патрона ў стандартнай камплектацыі (8-цалевы; 10-цалевы па жаданні), забяспечваючы стабільную сілу заціску пры кожным цыкле падачы прутка. Ручныя патроны ўводзяць варыяцыю заціску ад аператара да аператара, якая можа зрушваць базу дэталі на 0,01–0,03 мм паміж аператарамі. Гідраўлічны заціск ліквідуе гэтую зменную, што асабліва актуальна для дакладных кампанентаў, дзе паўтаральнасць арыенціраў гэтак жа важная, як і дакладнасць рэзкі.

Прыкладанні і галіны

SZGH-46Z прызначаны для высокадакладнага тачэння пруткоў у вялікіх аб'ёмах, калі планіроўка цэха патрабуе доступу да панэлі з правага боку або пад вуглом.

Прамысловасці

SZGH-46Z супраць SZGH-46J супраць SZGH-36Z

Выберыце SZGH-46Z, калі: у вашым цэху выкарыстоўваюцца рабатызаваныя пагрузачныя рычагі, лінейныя ячэйкі з некалькімі станкамі, або вашы аператары аддаюць перавагу доступ з правага боку панэлі — і вы апрацоўваеце пруткі звыш Ø36 мм.

Выберыце SZGH-46J, калі: патрабуецца тая ж дакладнасць і цвёрдасць, але планіроўка падлогі дае аператарам доступ па цэнтры.

Выберыце SZGH-36Z, калі: дыяметры пруткоў не перавышаюць Ø36 мм, а ваш бюджэт або плошча не патрабуюць поўнай трансмісіі 46-й серыі.

Сертыфікаты і гарантыя якасці

• Сертыфікат CE — адпавядае Дырэктыве ЕС аб ​​машынах 2006/42/EC; поўная дакументацыя для мытнага афармлення

• ISO 9001:2015 — сістэма менеджменту якасці, сертыфікаваная для праектавання, вытворчасці і пасляпродажнага абслугоўвання

• Нацыянальнае высокатэхналагічнае прадпрыемства — прызнана Міністэрствам навукі і тэхналогій Кітая з 2018 года

• Больш за 100 патэнтаў — на геаметрыю асновы, канструкцыю шпіндзеля ствала, інтэграцыю сервапрывада і кіраванне тэмпературай

• Дынамічная балансіроўка — усе шпіндзельныя вузлы збалансаваны на заводзе; сертыфікацыйны дакумент, які пастаўляецца разам з машынай

• Перададпраўная праверка — 72-гадзінны цыкл абкаткі; справаздача аб памерах і сертыфікат дакладнасці шпіндзеля ўключаны

Часта задаюць пытанні

Q1: Што насамрэч азначае 'Z' у SZGH-46Z - гэта іншая машына ад 46J?

'Z' адносіцца выключна да размяшчэння панэлі аператара. У SZGH-46Z выкарыстоўваецца размяшчэнне панэлі Z-тыпу - звычайна размешчана з правага боку або пад вуглом адносна цэнтральнай лініі шпіндзеля - у той час як у SZGH-46J выкарыстоўваецца пярэдняя цэнтральная панэль J-тыпу. Усе механічныя характарыстыкі ідэнтычныя: тая ж аснова 3000 кг, тыя ж шрубы 32 мм, тыя ж рэйкі H-класа 30 мм, той жа допуск ±0,0075 мм, той жа шпіндзель. Выбар паміж 46Z і 46J залежыць выключна ад канфігурацыі цэха і эрганомікі аператара.

Пытанне 2: Якія вытворчыя асяроддзя найбольш выйграюць ад размяшчэння панэлі Z-тыпу?

Кампаноўка Z-тыпу з'яўляецца пераважнай у трох распаўсюджаных сцэнарыях: (1) лінейныя ячэйкі з некалькімі машынамі, дзе аператар праходзіць па шэрагу такарных станкоў і мае патрэбу ў панэлі кіравання з бакавым доступам, не заступаючы перад кожнай машынай; (2) інтэграцыя рабатызаванага або партальнага пагрузчыка, дзе пагрузачная рука займае пярэднюю частку машыны, а інтэрфейс аператара павінен быць размешчаны збоку; (3) усталяванне ў цесных адсеках, калі блізкасць да сцяны абмяжоўвае доступ да пярэдняй панэлі. Калі нічога з гэтага не падыходзіць, SZGH-46J з яго пярэдняй цэнтральнай панэллю можа быць больш эрганамічным для аўтаномнай працы адной машыны.

П3: SZGH-46Z мае дакладнасць ±0,0075 мм — што гэта значыць з практычнага пункту гледжання?

±0,0075 мм - гэта прыкладна адна дзесятая шырыні чалавечага воласа. На практыцы гэта азначае, што дыяметр вала з допускам h6 (±0,008 мм для вала Ø30–50 мм) можна атрымаць у вытворчасці без шліфоўкі. Для пакупнікоў, якія вырабляюць шпулькі гідраўлічных клапанаў, прэцызійныя штыфты або кампаненты медыцынскіх інструментаў, дзе ўзаемазаменнасць мае вырашальнае значэнне, гэты допуск пазбаўляе ад неабходнасці другаснай аперацыі цыліндрычнага шліфавання многіх функцый.

Q4: Ці можа SZGH-46Z працаваць без нагляду на працягу ночы з кармушкай для пруткоў?

так. Гідраўлічнае зацісканне патрона машыны забяспечвае стабільную, паўтаральную сілу заціску пры кожным цыкле падачы прутка — неабходная ўмова для надзейнага павароту прутка без нагляду. Кантролер SZGH Ac8F-G падтрымлівае сігналы інтэрфейсу падачы пруткоў (запыт на падачу, выяўленне канца прутка, выхад трывогі). Сумяшчальнасць прылады падачы пруткоў і спецыфікацыі сігналу інтэрфейсу павінны быць пацверджаны ў аддзеле продажаў SZGH перад замовай, паколькі маркі прылад падачы пруткоў адрозніваюцца па пратаколе сувязі.

Q5: Як аснова ў 3000 кг паляпшае паслядоўнасць серыйнай вытворчасці ў параўнанні з больш лёгкімі машынамі?

Больш лёгкія такарныя станкі з нахільнай станінай у дыяпазоне 1600–2000 кг ствараюць вымернае цеплавое і вібрацыйнае назапашванне пры працяглых серыях — аздабленне паверхні і зрушэнне дыяметра з'яўляюцца агульнымі скаргамі на дэталь 500 супраць дэталі 50. Маса 46Z у 3000 кг дае дзве перавагі: (1) цеплавая інэрцыя — вялікая літая аснова паглынае цяпло, якое выдзяляецца падшыпнікамі шпіндзеля і серводвигатели павольней, памяншаючы дрэйф цеплавога пашырэння; (2) гашэнне вібрацыі — больш высокая маса гасіць рэзанансныя частоты, якія ў адваротным выпадку пагоршылі б аздабленне перарывістых разрэзаў і цвёрдых матэрыялаў, такіх як нержавеючая сталь.

Q6: Якія варыянты сістэмы кіравання даступныя, і ці магу я ўказаць Fanuc або Siemens?

Стандартным сродкам кіравання з'яўляецца сістэма SZGH Ac8F-G, якая аптымізавана пад параметры сервопривода 46-й серыі. Даступныя дадатковыя канфігурацыі Fanuc 0i-TF, Siemens 828D, Syntec і Mitsubishi M80 — указвайце пры замове, паколькі выбар кантролера ўплывае на джгут правадоў, прашыўку панэлі аператара і час выканання. Для пакупнікоў на рынках, дзе мясцовыя сэрвісныя інжынеры сертыфікаваны па Fanuc або Siemens, указанне гэтых сістэм зніжае кошт доўгатэрміновай падтрымкі.

Q7: Які максімальны памер патрона і ці магу я працаваць з вялікімі нарыхтоўкамі дыскавага тыпу?

Стандартны гідраўлічны патрон - 8 цаляў (Ø203 мм); 10 цаляў (Ø254 мм) не з'яўляецца абавязковым. Для нарыхтовак дыскавага тыпу (без пруткоў) станок падтрымлівае дэталі дыяметрам да Ø350 мм і даўжынёй да 320 мм пры нагрузцы ў патрон. Суцэльная вытворчасць дэталяў дыяметрам да Ø350 мм магчымая з дапамогай гідраўлічнага патрона — пацвердзіце вагу нарыхтоўкі і вылет з дапамогай прымянення SZGH для цяжкіх дыскавых дэталяў.

Q8: Што ўваходзіць у стандартны пакет пастаўкі і што з'яўляецца звычайным дадаткам?

Стандартная пастаўка ўключае ў сябе: станок з кантролерам SZGH, 8-цалевы гідраўлічны патрон, набор трымальнікаў інструмента, сістэму астуджальнай вадкасці, інтэрфейс канвеера стружкі, дакументацыю CE, сертыфікат дынамічнага балансу шпіндзеля і справаздачу аб 72-гадзінным абкаткавым выпрабаванні. Звычайныя дапаўненні кліентаў ўключаюць у сябе: камплект інтэрфейсу механізму падачы прутка, мадэрнізацыю 10-цалёвага патрона, мадэрнізацыю рухавіка шпіндзеля 7,5 кВт, аўтаматычны ўлоўшчык дэталяў, зборнік алейнага туману і пашыраныя наборы трымальнікаў інструментаў. Тэрмін выканання 20-35 рабочых дзён з моманту пацверджання дэпазіту.

Q9: Як SZGH-46Z у параўнанні з кітайскімі канкурэнтамі, такімі як Dasen або Smtcl па падобных цэнах?

Асноўнымі структурнымі адрозненнямі з'яўляюцца базавы вага (3000 кг у параўнанні са звычайнымі 1800–2200 кг у тым жа цэнавым класе) і запатэнтаваны шпіндзель (у параўнанні са шпіндзельнымі вузламі ў большасці машын параўнальнай цаны). Бочкавы шпіндзель SZGH вырабляецца і дынамічна збалансаваны на прадпрыемстве, што дазваляе больш жорстка кантраляваць біенне (≤0,003 мм), чым шпіндзелі, атрыманыя ад зборшчыкаў таварных падшыпнікаў. 46Z таксама пастаўляецца са стандартам гідраўлічнага заціску - многія канкурэнты ў гэтым коштавым дыяпазоне прапануюць яго як платны варыянт.

Экспартныя рынкі і водгукі кліентаў

Машыны СЗГХ-46З у цяперашні час працуюць на вытворчасцях:

Тыповы профіль пакупніка: прэцызійныя субкантрактныя апрацоўчыя цэхі і аўтамабільныя пастаўшчыкі ўзроўню 2, якія працуюць у 2–3 змены; цэхі, якія пераходзяць з ручных такарных станкоў на ЧПУ з перавагай кіравання з бакавой панэлі; сродкі інтэграцыі рабатызаваных пагрузкі з існуючымі шэрагамі машын.

Запытаць прапанову

электронная пошта: export02@szghtech.com

WhatsApp: +86 18925223781

сайт: szghtech.com

Калі вы запытваеце, укажыце: (1) мэтавы дыяпазон дыяметра прутка, (2) матэрыял нарыхтоўкі, (3) неабходны допуск, (4) жаданую сістэму кіравання, (5) патрабаванні да інтэграцыі прылады падачы прутка або робата і (6) ацэнку гадавога аб'ёму вытворчасці. Гэта дазваляе SZGH пацвердзіць канфігурацыю 46Z і даць дакладную каціроўку CIF.

Тэрмін выканання: 20–35 рабочых дзён з моманту дэпазіту

Гарантыя: 12 месяцаў на ўсе механічныя і электрычныя кампаненты (за выключэннем расходных матэрыялаў)

Пасляпродажная падтрымка: дыстанцыйная дыягностыка праз WhatsApp 24/5; мясцовыя агенты ў ЗША, Турцыі, Румыніі, Расіі, Егіпце, Тайландзе і Мексіцы
