Што такое SZGH-6150?

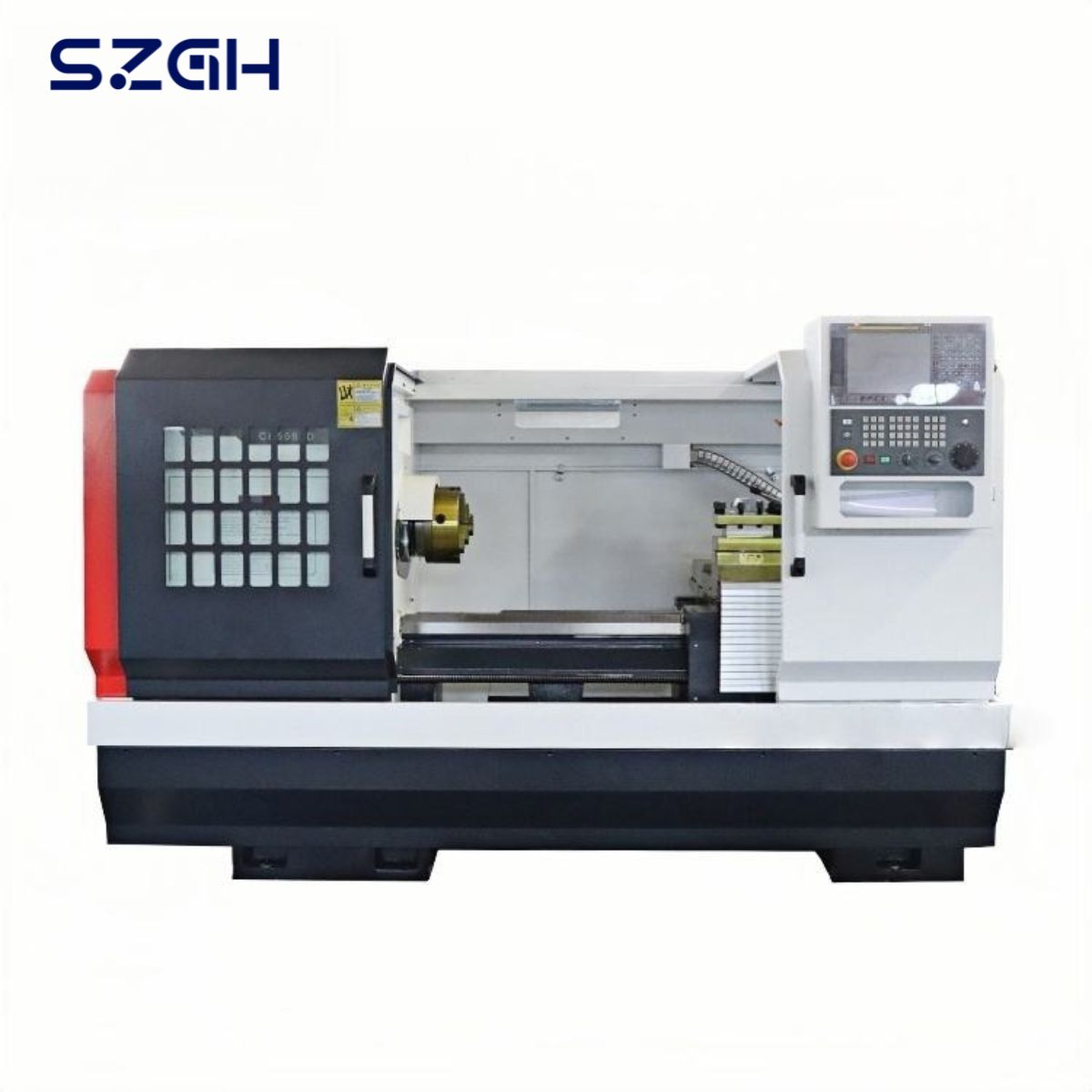

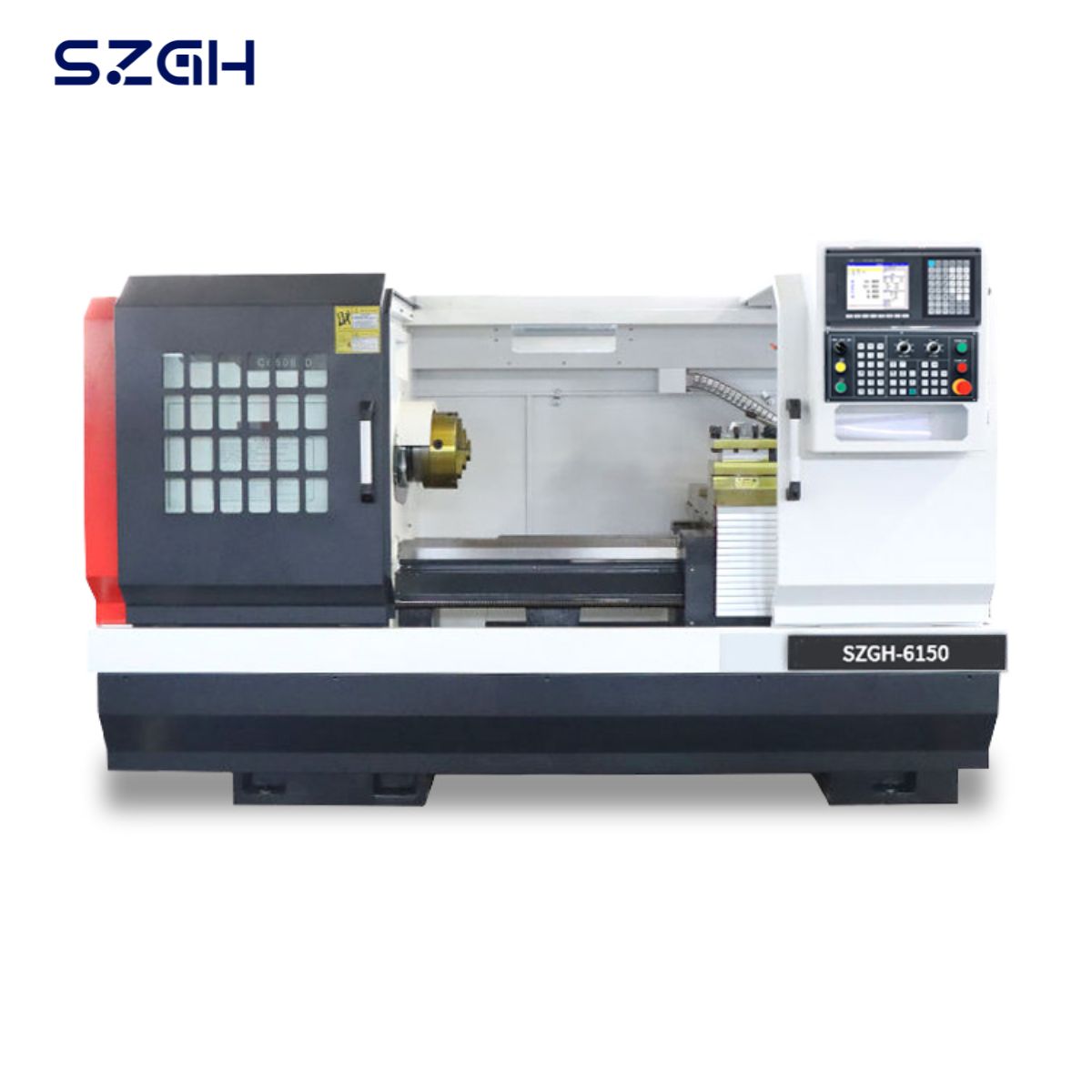

SZGH-6150 - гэта вялікі такарны станок з ЧПУ з плоскай станінай, прызначаны для апрацоўкі, тарцоўкі, расточвання і наразання разьбы на вялікія валы, дыскі і фланцы. Ён прапануе Ø500 мм павароту над станінай, Ø250 мм павароту па папярочным слізгаценню, Ø75 мм шпіндзеля і бесступенькавы шпіндзель з частатой 1800 абаротаў у хвіліну, які прыводзіцца ў рух рухавіком магутнасцю 7,5 кВт. Даступныя тры даўжыні ложка — 300 мм, 1000 мм і 1600 мм паміж цэнтрамі — што робіць яго канфігураваным для кароткіх цяжкіх фланцаў, сярэдніх валаў і доўгіх цыліндрычных кампанентаў. Стандартнае абсталяванне ўключае ў сябе кантролер з ЧПУ SZGH, ручной патрон з 3 кулачкамі 250 мм, стойку з электрычным інструментам з 4 станцыямі і ручную заднюю бабку з кануснасцю MT5, усе з магчымасцю мадэрнізацыі да гідраўлічных, пнеўматычных або 8-станцыйных турэлі.

Тэхнічныя характарыстыкі

Паваротная ёмістасць

верацяно

Axis Travel & Feed

Задняя бабка

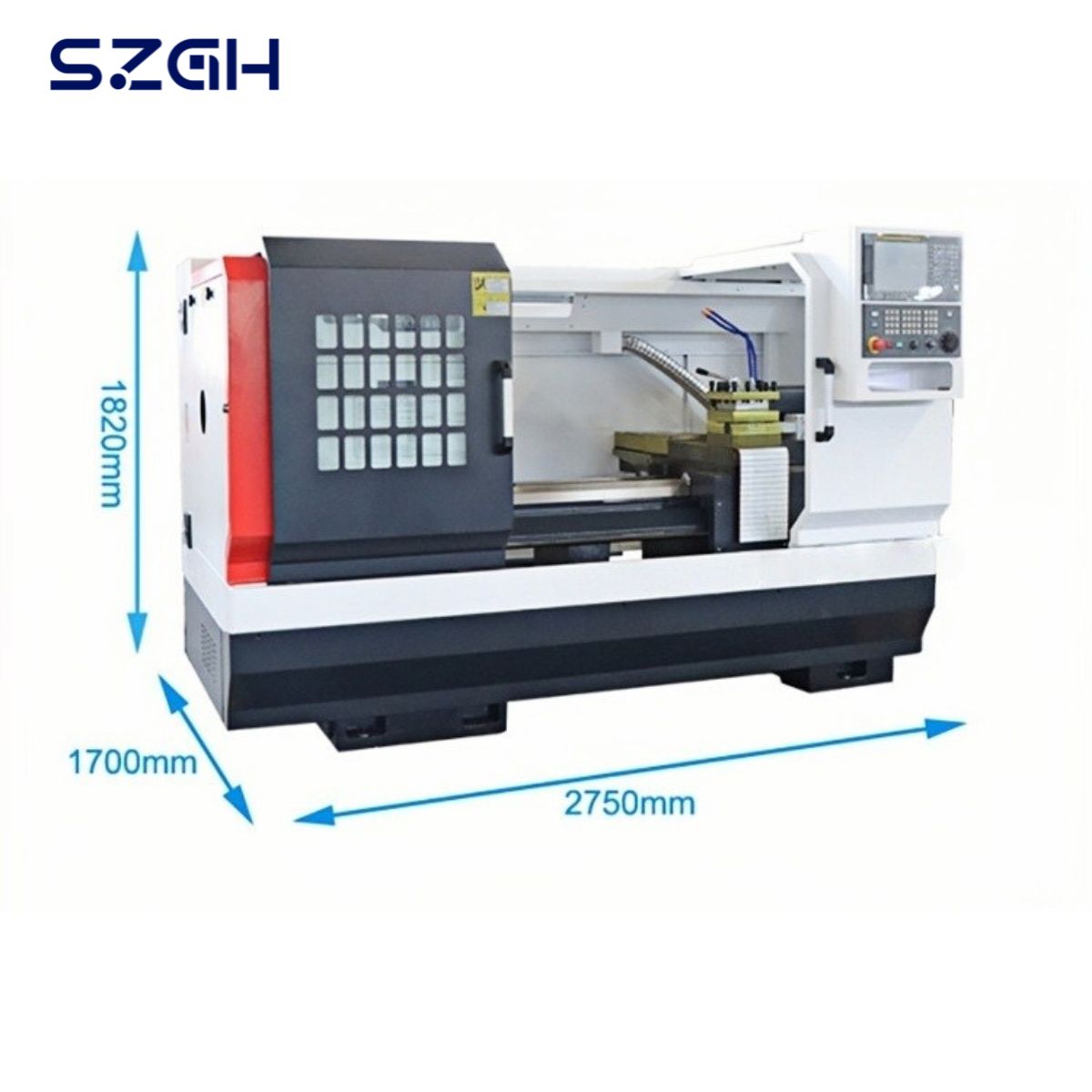

Памеры і вага машыны

Стандартныя аксэсуары

Параметры і абнаўленні

Асноўныя функцыі і перавагі

Канструкцыя з плоскай станінай — распрацавана для вырабаў вялікага дыяметра і вялікай вагі

У адрозненне ад канструкцыі з нахіленай станінай серый SZGH-36 і 46 (аптымізаванай для вытворчасці меншых дэталяў з брускавай падачай), SZGH-6150 выкарыстоўвае канфігурацыю гарызантальнай плоскай станіны. Гэта правільная архітэктура для вялікіх, цяжкіх нарыхтовак — валаў дыяметрам больш за 200 мм, фланцаў, шківаў і вялікіх дыскавых кампанентаў — калі маса нарыхтоўкі занадта вялікая, каб патрон з нахільнай станінай мог надзейна ўтрымлівацца. Плоская станіна шырынёй 400 мм забяспечвае жорсткую і ўстойлівую апорную паверхню для папярочнага слізгацення пры цяжкіх перарывістых разрэзах і дазваляе задняй бабцы рухацца па ўсёй даўжыні Z для падтрымкі доўгага вала паміж цэнтрамі.

Дыяметр шпіндзеля Ø75 мм + Нос A2-8 — Магчымасць вялікага стрыжня і полага вала

Адтуліна шпіндзеля Ø75 мм змяшчае прутковае прышчэпку і нарыхтоўкі полых валаў дыяметрам да Ø75 ​​мм, што дазваляе апрацоўваць скразное адтуліну без спецыяльных спайдэраў. Нос шпіндзеля A2-8 - гэта цяжкі прамысловы стандарт (большы, чым A2-5, які выкарыстоўваецца на нахільных станінах серыі 46), прызначаны для вытрымкі 250-мм патрона і вялікіх нагрузак на асабовую панэль без росту біцця пад дзеяннем крутоўнага моманту рэзання. Для пакупнікоў, якія паварочваюць ствалы гідрацыліндраў, вялікія корпусы клапанаў або полыя прывадныя валы, камбінацыя адтуліны Ø75 мм і носа A2-8 непасрэдна адпавядае патрабаванням да ўваходу нарыхтоўкі і заціску гэтых дэталяў.

Тры канфігурацыі даўжыні апрацоўкі — 300 мм, 1000 мм, 1600 мм

SZGH-6150 даступны ў трох канфігурацыях перамяшчэння па восі Z, каб адпавядаць самай доўгай нарыхтоўцы ў асартыменце прадукцыі пакупніка:

• 300 мм (ход па Z: усяго 750 мм): аптымізаваны для кароткіх дэталяў вялікага дыяметра — фланцаў, шківаў, дыскавых клапанаў, корпусаў помпаў

• 1000 мм (ход Z: 1000 мм): ахоплівае сярэднія валы, шпіндзелі і ролікі з даўжынёй кручэння прыблізна да 900 мм

• 1600 мм (ход па Z: 1500 мм): падыходзіць для доўгіх валаў, хадовых шруб і прывадных валаў, якія патрабуюць падтрымкі паміж цэнтрамі з задняй бабкай MT5

Указвайце даўжыню апрацоўкі пры замове — адліўка станіны і хадавы шруба па восі Z залежаць ад даўжыні і не могуць быць пераналаджаны ў палявых умовах.

Загартаваныя накіроўвалыя Super-Audio — загартаваная плоская станіна для доўгатэрміновай дакладнасці

Накіроўвалыя плоскай станіны SZGH-6150 загартаваны з выкарыстаннем загартоўкі на звышгукавой частаце (індукцыйная загартоўка), дасягаючы цвёрдасці паверхні HRC48–55 на зношаных паверхнях. Гэта непасрэдна вызначае, як доўга машына захоўвае заяўленую дакладнасць пазіцыянавання X/Z (0,02/0,025 мм) і паўтаральнасць (0,01/0,012 мм) у вытворчых умовах. Незагартаваныя чыгунныя плоскія станіны з'яўляюцца стандартнымі для больш танных такарных станкоў; яны зношваюцца значна хутчэй пры камбінаванай нагрузцы перарывістых разрэзаў вялікага дыяметра і павароту вала з доўгім ходам, з вымерным пагаршэннем дакладнасці на працягу 12–18 месяцаў вытворчасці ў поўную змену. Загартаваныя шляхі на 6150 падтрымліваюць спецыфікацыі на працягу значна больш доўгага тэрміну службы.

Шпіндзель з бесступенькавай пераменнай хуткасцю — аптымальныя абароты ў хвіліну для любога дыяметра і матэрыялу

Бесступенчаты шпіндзель з частатой 1800 абаротаў у хвіліну дазваляе праграме ЧПУ ўсталёўваць любую хуткасць шпіндзеля ад амаль нуля да максімальнай - крытычна важна для тачэння вялікага дыяметра, дзе хуткасць паверхні (м/мін) павінна заставацца пастаяннай, калі дыяметр рэзання памяншаецца падчас тарцавання. Пры павароце дыска Ø500 мм ад вонкавага дыяметра да цэнтра з павярхоўнай хуткасцю 80 м/мін: пры Ø500 мм шпіндзель працуе з хуткасцю 51 абарот у хвіліну; пры Ø50 мм ён павінен разагнацца да 510 абаротаў у хвіліну, каб падтрымліваць такую ​​ж хуткасць на паверхні. Бесступенчаты шпіндзель з праграмаваннем пастаяннай павярхоўнай хуткасці (CSS) G96 спраўляецца з гэтым аўтаматычна — забяспечваючы аднолькавую аздабленне па ўсёй паверхні без кольцаў ад інструментаў, выкліканых машынамі з фіксаванай хуткасцю, якія пераключаюць перадачы на ​​асобных дыяметрах.

Поўная гнуткасць кантролера - SZGH, Fanuc, Siemens, Syntec, Mitsubishi даступныя

SZGH-6150 - адзін з нямногіх станкоў у лінейцы прадуктаў SZGH з відавочнай падтрымкай каталогаў для ўсіх пяці асноўных брэндаў кантролераў з ЧПУ. Гэта важна для пакупнікоў вялікіх машын, якія звычайна маюць існуючыя кантракты на абслугоўванне Fanuc або Siemens, уласных электрыкаў, сертыфікаваных на гэтыя сістэмы, і наладжаныя каналы закупкі запасных частак. Указанне Fanuc 0i-TF або Siemens 828D на 6150 азначае, што мясцовыя сэрвісныя інжынеры могуць дыягнаставаць і рамантаваць кантролер без дыстанцыйнай падтрымкі SZGH — крытычна важна для вытворчых асяроддзяў, дзе падзея такарнага станка ўплывае на ўсю вытворчую клетку.

4-станцыйная інструментальная стойка Стандарт + 6/8-станцыйная вежа Дадаткова — канфігуруецца для складанасці працы

Стандартная электрычная стойка з 4 станцыямі забяспечвае хуткае (менш за 3 секунды) індэксаванае пазіцыянаванне для аперацыяў такарнай, тарцавальнай, наразальнай разьбы і канаўкі. Для праграм, якія патрабуюць больш за чатыры тыпы інструментаў на дэталь - звычайна для складаных фланцаў, якія спалучаюць апрацоўку вонкавага боку, унутранае растачэнне, наразанне тарцовых канавак, наразанне разьбы і зняцце фаскі - дадатковая электрычная вежа з 6 або 8 станцыямі пашырае магчымасці інструмента без ручной змены інструмента. Для пакупнікоў, якія запускаюць змешаныя партыі з рознымі патрабаваннямі да інструментаў, турэль з 8 станцыямі эфектыўна ліквідуе час наладкі інструмента паміж партыямі.

Прыкладанні і галіны

SZGH-6150 прызначаны для вытворчых умоў, дзе дыяметр або даўжыня нарыхтоўкі перавышае магутнасць меншых такарных станкоў з ЧПУ з нахільнай станінай.

Галіны і тыповыя дэталі

SZGH-6150 супраць SZGH-6180 супраць звычайнага імпартнага вялікага такарнага станка з ЧПУ

Выберыце SZGH-6150, калі: нарыхтоўкі маюць дыяметр Ø500 мм і даўжыню 1600 мм, асноўнае прымяненне - гэта паварот вала і дыска ў сярэднім цяжкім дыяпазоне, і патрабуецца поўная гнуткасць брэнда кантролера.

Выберыце SZGH-6180, калі: нарыхтоўкі перавышаюць Ø500 мм (да Ø800 мм) або патрабуюць скразнога адтуліны 130 мм, патрона 500 мм, рухавіка магутнасцю 11 кВт або ходу паміж цэнтрамі 2850 мм.

Разгледзьце імпартныя альтэрнатывы, калі: вытворчасць вядзецца ў 3 змены бесперапынна з дэталямі вагой больш за 2000 кг або патрабаванні да крутоўнага моманту шпіндзеля бесперапынна перавышаюць 7,5 кВт.

Сертыфікаты і гарантыя якасці

• Сертыфікат CE — адпавядае Дырэктыве ЕС аб ​​машынах 2006/42/EC; поўная дакументацыя для мытнага афармлення ЕС

• ISO 9001:2015 — сістэма менеджменту якасці, сертыфікаваная для праектавання, вытворчасці і пасляпродажнага абслугоўвання

• Нацыянальнае высокатэхналагічнае прадпрыемства — прызнана Міністэрствам навукі і тэхналогій Кітая з 2018 года

• Больш за 100 патэнтаў — на геаметрыю падставы, працэс загартоўкі накіроўвалых, канструкцыю шпіндзеля і інтэграцыю сервопривода

• Сертыфікацыя цвёрдасці накіроўвалай рэйкі — спосабы супер-аўдыёзагартоўкі; справаздача аб цвёрдасці паверхні пастаўляецца з машынай

• Праверка перад адгрузкай — цыкл абкаткі, вымярэнне біцця шпіндзеля, праверка дакладнасці X/Z і пратакол выпрабаванняў уключаны

Часта задаюць пытанні

Q1: У чым розніца паміж SZGH-6150 і такарнымі станкамі з нахільнай станінай (серыі SZGH-36/46)?

Станкі з нахільнай станінай серыі 36/46 прызначаныя для высакахуткаснай вытворчасці пруткоў дробных і сярэдніх дэталяў (брусок Ø16-45 мм, патрон Ø300-350 мм) — яны выдатна спраўляюцца з пакетнай апрацоўкай прэцызійных валоў, шпілек і злучальнікаў на высокіх хуткасцях шпіндзеля (да 4000 абаротаў у хвіліну). SZGH-6150 - гэта вялікі такарны станок з плоскай станінай, прызначаны для прынцыпова іншага класа работ: апрацоўка вялікіх дыяметраў (да Ø500 мм), цяжкіх нарыхтовак (фланцы, корпусы цыліндраў, нарыхтоўкі зубчастых колаў), доўгія валы (да 1600 мм паміж цэнтрамі). Плоская канструкцыя станка важная для вагі і памеру гэтых нарыхтовак; машыны з нахільнай станінай канструктыўна не падыходзяць для гэтай катэгорыі.

Пытанне 2: Якія варыянты адтулін шпіндзеля даступныя і якія мне выбраць?

Даступныя тры канфігурацыі адтулін шпіндзеля: (1) Ø52 мм з нізкай і высокай двухступеньчатай хуткасцю шпіндзеля; (2) Ø80 мм з двухступеньчатай хуткасцю; (3) незалежны шпіндзель з пераменнай (бесступенькавай) хуткасцю. Дыяметр Ø75 мм, указаны ў стандартнай спецыфікацыі, уяўляе сабой стандарт каталога. Варыянт Ø52 мм падыходзіць пакупнікам, чый самы вялікі брусок або нарыхтоўка полага вала меншы за 52 мм — ён забяспечвае большую калянасць шпіндзеля пры меншым адтуліне. Варыянт Ø80 мм падыходзіць пакупнікам, якім неабходна прапускаць праз шпіндзель большыя полыя загатоўкі або трубы. Бесступенькавы незалежны шпіндзель з'яўляецца рэкамендаваным выбарам для вытворчасці буйных дэталяў агульнага прызначэння, паколькі ён дазваляе праграмаваць пастаянную хуткасць паверхні G96 для чыстай аздаблення паверхні розных дыяметраў.

Q3: Якую канфігурацыю даўжыні апрацоўкі мне выбраць — 300 мм, 1000 мм ці 1600 мм?

Выбірайце ў залежнасці ад вашай самай доўгай нарыхтоўкі. Версія 300 мм падыходзіць у асноўным для апрацоўкі кароткіх дэталяў вялікага дыяметра: фланцаў, дыскаў, ступіцах шківаў, корпусаў клапанаў — дзе дыяметр аточвання мае большае значэнне, чым даўжыня. Версія 1000 мм ахоплівае сярэднія валы, ролікі і шпіндзелі з даўжынёй кручэння прыблізна да 900 мм. Версія даўжынёй 1600 мм прызначана для доўгіх валаў, хадовых шруб, прывадных валаў і штокаў гідрацыліндраў, якія патрабуюць падтрымкі паміж цэнтральнымі бабкамі. Звярніце ўвагу, што апрацоўчая даўжыня з'яўляецца спецыфікацыяй адліўкі - яна не можа быць зменена пасля вырабу, таму выбірайце даўжыню, якая пакрывае максімальную нарыхтоўку з разумным запасам.

Q4: Ці можна замовіць SZGH-6150 з кантролерам Fanuc або Siemens?

так. У адрозненне ад некаторых мадэляў SZGH, дзе кантролер прызначаны толькі для SZGH, 6150 відавочна падтрымлівае Fanuc, Siemens, Syntec і Mitsubishi у якасці варыянтаў каталога. Указанне кантролера пры замове ўплывае на джгут правадоў, кампаноўку панэлі аператара і ўбудаванае праграмнае забеспячэнне — яно не можа быць зменена пасля заводскай зборкі без істотнай дапрацоўкі. Fanuc 0i-TF і Siemens 828D - найбольш часта ўказаныя альтэрнатывы для экспартных заказаў, паколькі гэтыя кантролеры маюць самую шырокую глабальную сетку абслугоўвання.

Q5: Якія варыянты патронаў даступныя, і калі я павінен выбраць гідраўлічны перад ручным?

Стандартна - 3-кулачковый ручной патрон Ø250 мм. Дадатковыя мадэрнізацыі ўключаюць у сябе: гідраўлічны патрон, пнеўматычны патрон і 4-кулачковы незалежны патрон. Гідраўлічны патрон рэкамендуецца для: вытворчых работ, дзе важная пастаянная сіла заціску на працягу многіх цыклаў (ручная зацяжка залежыць ад аператара), нарыхтовак, якія патрабуюць хуткай працы патрона, каб мінімізаваць час цыкла, і любога прымянення, дзе машына можа працаваць у паўнаглядным рэжыме. Незалежны патрон з 4 кулачкамі з'яўляецца правільным выбарам для нарыхтовак некруглай, эксцэнтрычнай або няправільнай формы, якія нельга адцэнтраваць у 3-кулачковым. Звярніце ўвагу, што для гідраўлічных і пнеўматычных патронаў патрэбныя дадатковыя гідраўлічныя/пнеўматычныя блокі падачы, і яны ацэньваюцца асобна.

Q6: Якое прызначэнне задняй бабкі MT5 і калі яна выкарыстоўваецца?

Задняя бабка MT5 з конуснасцю Морзэ прымае мёртвыя кропкі MT5, напружаныя цэнтры, свідравальныя патроны і перахаднікі з конуснасцю Морзэ. Ён выкарыстоўваецца ў трох асноўных сцэнарыях: (1) апрацоўка доўгіх валаў паміж цэнтрамі — цэнтр падтрымлівае свабодны канец вала для прадухілення прагіну загатоўкі пад дзеяннем сіл рэзання; (2) свідраванне на цэнтральнай лініі такарнага станка з выкарыстаннем свідравальных патронаў, усталяваных на задняй бабцы, для адтулін дыяметрам прыблізна да Ø40–50 мм; (3) рассверливание і расточка па цэнтральнай лініі з выкарыстаннем расточных інструментаў, усталяваных на задняй бабцы. Ход гільзы задняй бабкі 150 мм забяспечвае паступовую падачу для аперацый свідравання і разгортвання без змены становішча корпуса задняй бабкі.

Пытанне 7: У чым розніца паміж інструментальным пастам з 4 станцыямі і электрычнай вежай з 6/8 станцыямі?

Стандартная электрычная стойка з 4 станцыямі змяшчае чатыры знешнія інструменты (такарныя, абліцавальныя, наразанне разьбы, канаўкі) і індэксы пад кіраваннем ЧПУ. Дадатковыя электрычныя вежы з 6 і 8 станцыямі дадаюць больш пазіцый для інструментаў — крытычна важна для складаных дэталяў, якія патрабуюць як вонкавага, так і ўнутранага інструментаў (расточных стрыжняў, інструментаў для ўнутранай разьбы) у адной праграме або змешанай серыйнай вытворчасці, дзе розныя дэталі выкарыстоўваюць розныя наборы інструментаў. Турэль з 8 станцыямі таксама звычайна забяспечвае больш хуткі час індэксу і лепшую паўтаранасць (становішча паўтору інструмента ±0,005 мм) у параўнанні з стойкай з 4 станцыямі. Для цэхаў, дзе працуюць дэталі з 5+ асобнымі аперацыямі, мадэрнізацыя вежы выключае ручную змену інструмента ў сярэдзіне праграмы.

П8: Якой дакладнасці я магу чакаць у вытворчасці і як на гэта ўплывае загартаваная накіроўвалая?

Заяўленая дакладнасць пазіцыянавання X/Z складае 0,02/0,025 мм, а паўтаральнасць складае 0,01/0,012 мм. Накіроўвалыя з супергукавой загарткай (цвёрдасць HRC48–55) неабходныя для падтрымання гэтых значэнняў на працягу ўсяго тэрміну вытворчасці машыны. Такарныя станкі з плоскай станінай з незагартаванымі накіроўвалымі пачынаюць дэманстраваць вымернае зніжэнне дакладнасці (зрушэнне на 0,03–0,05 мм па ходу Z) на працягу 12–18 месяцаў выкарыстання ў поўнай вытворчасці з-за абразіўнага зносу паміж карэткай і станінай. Спосабы загартоўкі зніжаюць гэты ўзровень зносу ў 3–5 разоў, што азначае, што заяўленая дакладнасць 6150 захоўваецца на працягу значна больш працяглага тэрміну вытворчасці, перш чым спатрэбіцца паўторнае саскрабанне або паўторнае шліфаванне.

Q9: Які час выканання, гарантыя і пасляпродажная падтрымка для SZGH-6150?

Тэрмін выканання складае 20–35 рабочых дзён з моманту пацверджання дэпазіту (пацвердзіце ў аддзеле продажаў SZGH для канфігурацый кантролераў Fanuc/Siemens, што можа павялічыць час выканання). Гарантыя распаўсюджваецца на 12 месяцаў на ўсе механічныя і электрычныя кампаненты (за выключэннем расходных матэрыялаў). Пасляпродажная падтрымка даступная праз выдаленае відэа WhatsApp 24/5. Мясцовыя сэрвісныя агенты працуюць у ЗША, Турцыі, Румыніі, Расіі, Егіпце, Тайландзе і Мексіцы. Па праблемах з кантролерам Fanuc/Siemens SZGH каардынуе працу з мясцовай сэрвіснай сеткай кантролера ў большасці буйных прамысловых рэгіёнаў.

Экспартныя рынкі і водгукі кліентаў

Машыны SZGH-6150 працуюць на вытворчасцях:

Тыповы профіль пакупніка: субпадрадчыкі цяжкай прамысловасці, якія паварочваюць валы, фланцы і корпусы цыліндраў для нафты і газу, вытворчасці электраэнергіі і гідраўлічнага абсталявання; агульныя машынабудаўнічыя майстэрні па мадэрнізацыі такарных станкоў з ручным рухавіком на станкі з ЧПУ для вытворчасці валоў сярэдняга аб'ёму; рамонтныя майстэрні вяртаюць вялікія зношаныя кампаненты да спецыфікацыі.
