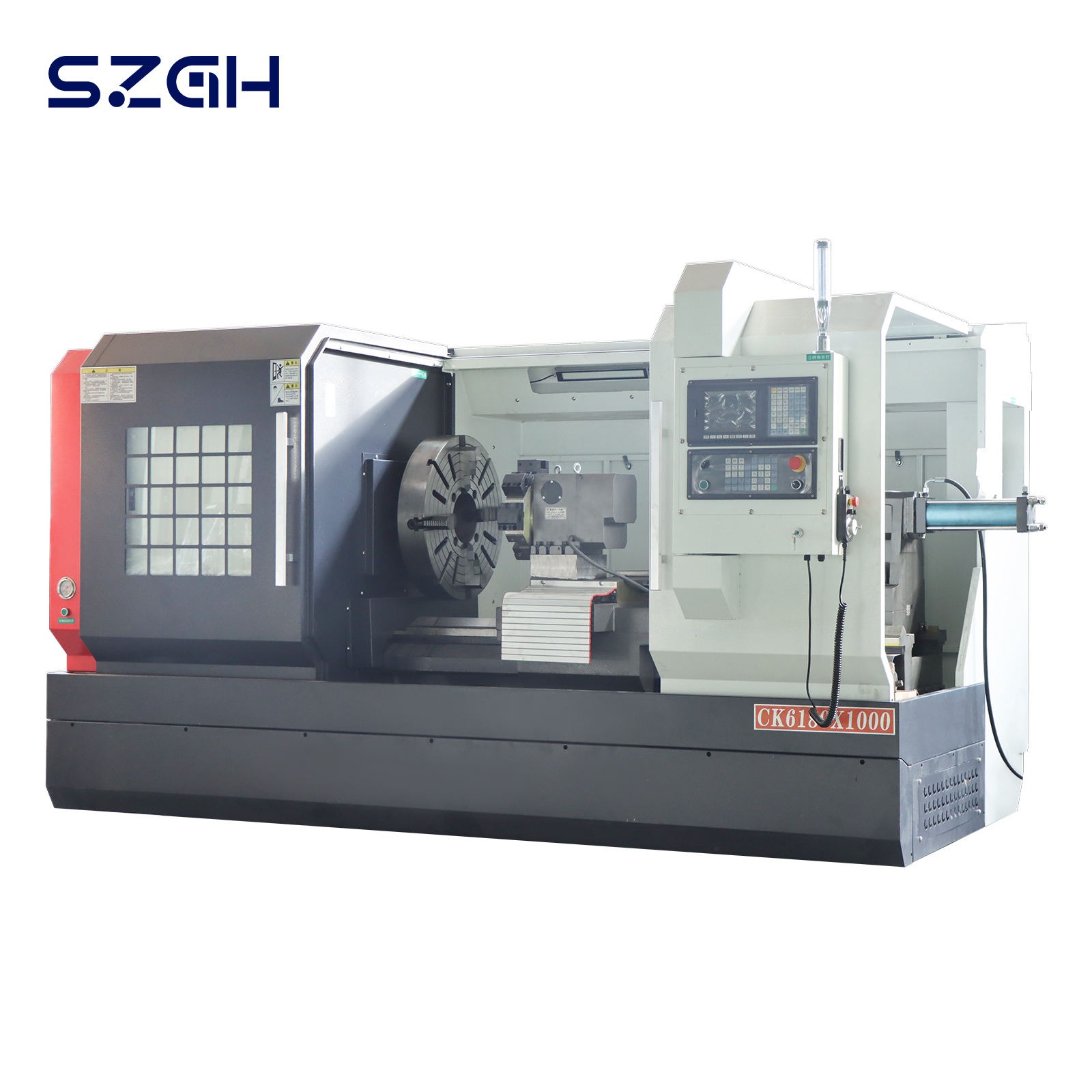

SZGH-6180 Вялікі такарны станок з ЧПУ | Ø800 мм Арэлі | Цэнтры 2850 мм | Дыяметр ствала 130 мм | 11 кВт | 20-цалевы гідраўлічны патрон

Што такое SZGH-6180?

SZGH-6180 - гэта звышмоцны такарны станок з ЧПУ з плоскай станінай з Ø800 мм павароту над станінай, Ø450 мм павароту над папярочным салазком, 130 мм шпіндзеля праз адтуліну, 2850 мм паміж цэнтрамі і 600 мм шырынёй накіроўвалай. Ён сілкуецца ад рухавіка галоўнага шпіндзеля магутнасцю 11 кВт з 4-ступеністым дыяпазонам хуткасцей VF (30–835 абаротаў у хвіліну), стандартна пастаўляецца са шпіндзелем са скразнымі адтулінамі 130 мм, гідраўлічным патронам 20 цаляў (Ø508 мм) і стойкай для электрычных інструментаў з 4 станцыямі і важыць 6200 кг. Машына прымае кантролеры Siemens, Fanuc, Syntec і Mitsubishi ў якасці альтэрнатывы стандартнай сістэме SZGH і падтрымлівае мадэрнізацыю гідраўлічнай/пнеўматычнай задняй бабкі і 6/8-станцыйнай электрычнай вежы. Гэта правільная машына для любога прымянення, дзе дыяметр нарыхтоўкі, даўжыня вала або дыяметр адтуліны перавышаюць магутнасць SZGH-6150.

Тэхнічныя характарыстыкі

Паваротная ёмістасць

верацяно

Axis Travel & Feed

Задняя бабка

Памеры і вага машыны

Стандартныя аксэсуары

Параметры і абнаўленні

Асноўныя функцыі і перавагі

Паварот Ø800 мм — самы вялікі дыяметр павароту ў дыяпазоне такарных станкоў SZGH

Маючы Ø800 мм павароту над станінай і Ø450 мм над папярочным салазком, SZGH-6180 спраўляецца з дыяметрам нарыхтоўкі, што ставіць яго ў клас цяжкіх прамысловых такарных станкоў. Для кантэксту: паварот Ø800 мм дазваляе паварочваць вонкавы дыяметр кампанентаў прыблізна да Ø790 мм — фланцы для вялікіх труб (клас 600–1500 ASME), заглушкі сасудаў пад ціскам, нарыхтоўкі дыскаў турбіны, вялікія шківы і фланцы марскога карданнага вала. Ø450 мм над папярочным салазком абмяжоўвае максімальны дыяметр падчас перамяшчэння па восі Х (міма корпуса папярочнага салазкі), але гэта стандарт для такарных станкоў з плоскай станінай у гэтым класе павароту і змяшчае большасць прамысловых дыскавых і фланцавых нарыхтовак.

Стандарт шпіндзеля 130 мм са скразным адтулінай — пастаўляецца гатова да працы з вялікім полым валам і трубамі

У адрозненне ад SZGH-6150 (стандартны адтуліну Ø75 мм), SZGH-6180 пастаўляецца са шпіндзелем са скразным адтулінай 130 мм у якасці стандартнага абсталявання — не патрабуе мадэрнізацыі і не патрабуе дадатковых выдаткаў. Канал дыяметрам 130 мм умяшчае: трубы і трубы дыяметрам прыблізна да Ø125 мм для апрацоўкі скразнога адтуліны без апоры на канцы стрыжня; полыя карданныя валы і восі, прапушчаныя праз шпіндзель для ўнутранага расточвання; і цангавыя сістэмы вялікага дыяметра. Для вытворчасці корпусаў клапанаў для нафты і газу, расточвання ствалоў гідрацыліндраў і працы з марскімі валамі адтуліна 130 мм з'яўляецца базавым патрабаваннем — яго выкарыстанне ў якасці стандартнага варыянту (не платная опцыя) спрашчае закупкі і дазваляе пазбегнуць запытаў на мадэрнізацыю пасля пастаўкі.

20-цалевы стандартны гідраўлічны патрон — паслядоўнае зацісканне ў вялікіх маштабах

SZGH-6180 уключае ў сябе 20-цалевы (Ø508 мм) гідраўлічны патрон у стандартным пакеце пастаўкі — зноў жа, не ў якасці опцыі. Гідраўлічныя патроны ў такім маштабе важныя, таму што ручное зацягванне вялікага 3-кулачковага патрона на цяжкіх нарыхтоўках (фланцы вагой 50–200 кг) фізічна цяжкае і стварае неадпаведную сілу заціску паміж аператарамі. Гідраўлічнае прывядзенне ў дзеянне забяспечвае: (1) стабільны ціск заціску кожны цыкл, незалежна ад сілы аператара; (2) хуткае прывядзенне ў дзеянне сківіц для эфектыўнай замены дэталяў у вытворчасці; (3) бяспечная сіла заціску для вялікіх перапыненых разрэзаў без паўзучасці сківіц. У класе вагі нарыхтоўкі 6180 гідраўлічны патрон - гэта не зручнасць - гэта патрабаванне бяспекі і дакладнасці.

Галоўны рухавік магутнасцю 11 кВт — поўная магчымасць цяжкай чарнавой апрацоўкі легаванай сталі і нержавеючай

Рухавік магутнасцю 11 кВт (на 47% больш магутнасці, чым 7,5 кВт 6150) прызначаны для цяжкіх чарнавых апрацовак, якіх патрабуе тачэнне вялікіх дэталяў. Паварот фланцавай нарыхтоўкі з легаванай сталі Ø600 мм пры глыбіні рэзання 3–5 мм і падачы 0,4 мм/абарот стварае сілы рэзання, якія патрабуюць працяглага крутоўнага моманту шпіндзеля — рухавік магутнасцю 11 кВт забяспечвае гэта без зніжэння хуткасці пад нагрузкай. 4-ступеністы дыяпазон абаротаў шпіндзеля VF (30–835 абаротаў у хвіліну) прызначаны для нізкай хуткасці і высокага крутоўнага моманту, характэрнага для тачэння вялікага дыяметра: пры Ø800 мм хуткасць паверхні 80 м/мін патрабуе толькі 32 абаротаў у хвіліну — у межах мінімальных 30 абаротаў у хвіліну, што дазваляе тарцаваць з пастаяннай хуткасцю паверхні ад самага вонкавага дыяметра да адтуліны.

2850 мм паміж цэнтрамі + 3000 мм Z ход — паварот доўгага вала без кампрамісу паміж цэнтрамі

Адлегласць паміж цэнтрамі 2850 мм змяшчае загатоўкі валаў прыблізна да 2750 мм у паварочванай даўжыні — ахоплівае большасць прамысловых прывадных валаў, валаў помпаў, валаў канвеерных ролікаў і вялікіх хадовых шруб. Піноль задняй бабкі MT6 (большая, чым MT5 6150, адпавядае класу больш цяжкіх нарыхтовак) падтрымлівае доўгія валы падчас міжцэнтральнага тачэння, прадухіляючы прагін нарыхтоўкі, які ў адваротным выпадку выклікаў бы памылку кануснасці па даўжыні точанай даўжыні. Для пакупнікоў, якія паварочваюць валы ў дыяпазоне 1500–2500 мм, міжцэнтравая адлегласць 6180 пазбаўляе ад неабходнасці перастаноўкі некалькіх налад, якой спатрэбіцца карацейшая машына.

Накіроўвалы шырынёй 600 мм — аснова цвёрдасці канструкцыі для цяжкіх перарывістых разрэзаў

Плоская накіроўвалая шырынёй 600 мм у SZGH-6180 (супраць 400 мм у 6150) забяспечвае значна большы момант інэрцыі папярочнага перасеку супраць выгінаючых сіл, якія прыкладаюцца цяжкімі перарывістымі разрэзамі на буйных адліваных вырабах і пакоўках. Нарыхтоўкі з чыгуну і каванай сталі ў дыяпазоне Ø500–800 мм часта маюць няроўнасці паверхні, маштаб і структурныя разрывы, якія ствараюць сілы ўдару на разрэз — шырыня ложа 600 мм размяркоўвае гэтыя сілы па большай апорнай паверхні, памяншаючы пікавае напружанне ў зоне кантакту накіроўвалай і карэткі і захоўваючы дакладнасць накіроўвалай рэйкі на працягу больш доўгага тэрміну вытворчасці.

Накіроўвалыя Super-Audio з гашэннем — дакладнасць вытворчасці захоўваецца на працягу ўсяго тэрміну службы

Як і ў SZGH-6150, плоскія накіроўвалыя паверхні станка 6180 загартаваны індукцыяй (супер-аўдыязагартоўка) да HRC48–55. На машыне вагой 6200 кг, якая вырабляе цяжкія рэзы па Z-вобразным ходзе 3000 мм, назапашванне зносу накіроўвалых мае прапарцыйна большы ўплыў на памылку цыліндрычнасці, чым на меншай машыне. Загартаваныя паверхні падтрымліваюць дакладнасць працы машыны (паралельна ў межах спецыфікацыі) на працягу ўсяго вытворчага тэрміну, які вымяраецца гадамі, а не месяцамі, памяншаючы частату дарагіх аперацый па паўторнай зачыстцы або шліфоўцы станіны.

Поўная гнуткасць кантролера — даступны Siemens, Fanuc, Syntec, Mitsubishi

Як і 6150, SZGH-6180 падтрымлівае ўсе асноўныя брэнды кантролераў ЧПУ ў якасці варыянтаў каталога. Для пакупнікоў цяжкай прамысловасці — нафты і газу, вытворчасці электраэнергіі, суднаходства — дзе прастоі машын могуць спыніць вытворчыя лініі, а кантракты на абслугоўванне заключаюцца на ўзроўні завода, магчымасць указаць Fanuc 0i-TF або Siemens 828D азначае, што тэхнічнае абслугоўванне ажыццяўляецца праз устаноўленыя мясцовыя каналы абслугоўвання без авіяперавозак інжынераў SZGH. Удакладняйце пры замове час.

Прыкладанні і галіны

SZGH-6180 вызначаецца, калі дыяметр нарыхтоўкі, памер адтуліны, даўжыня вала або патрабаванні да магутнасці рэзання перавышаюць магутнасць SZGH-6150.

Галіны і тыповыя дэталі

SZGH-6180 супраць SZGH-6150 супраць параўнальнага цяжкага такарнага станка (Smtcl / Dalian)

Выберыце SZGH-6180, калі: нарыхтоўкі перавышаюць дыяметр Ø500 мм або даўжыню 1600 мм, у якасці стандарту патрабуецца адтуліна 130 мм або патрабуецца 20-цалевы гідраўлічны патрон для вытворчага заціску ў маштабе.

Выберыце SZGH-6150, калі: нарыхтоўкі падыходзяць у межах Ø500 мм і даўжынёй 1600 мм — гэта больш танны і лёгкі станок для той жа катэгорыі такарных станкоў.

Разгледзім клас Smtcl/Dalian, калі: паварот перавышае Ø800 мм, патрэбна адлегласць паміж цэнтрамі больш за 3000 мм, або бесперапыннае вытворчасць у 3 змены нарыхтовак звыш 2000 кг патрабуе большай масы канструкцыі станка 10000+ кг.

Сертыфікаты і гарантыя якасці

• Сертыфікат CE — адпавядае Дырэктыве ЕС аб ​​машынах 2006/42/EC; поўная дакументацыя для мытнага афармлення ЕС

• ISO 9001:2015 — сістэма менеджменту якасці, сертыфікаваная для праектавання, вытворчасці і пасляпродажнага абслугоўвання

• Нацыянальнае высокатэхналагічнае прадпрыемства — прызнана Міністэрствам навукі і тэхналогій Кітая з 2018 года

• Больш за 100 патэнтаў — на геаметрыю базы, загартоўку накіроўвалых, інтэрфейс гідраўлічнага патрона і інтэграцыю сервопривода

• Сертыфікацыя цвёрдасці накіроўвалай рэйкі — супер-аўдыё загартавана да HRC48–55; пратакол выпрабаванняў на цвёрдасць пастаўляецца разам з машынай

• Праверка перад адгрузкай — поўны цыкл абкаткі, вымярэнне біцця шпіндзеля, праверка дакладнасці ходу X/Z, выпрабаванне ціску заціску гідраўлічнага патрона і пратакол выпрабаванняў уключаны

Часта задаюць пытанні

Пытанне 1: Чым SZGH-6180 адрозніваецца ад SZGH-6150 — калі я павінен выбраць адно перад другім?

Асноўныя адрозненні заключаюцца ў маштабе: 6180 прапануе паварот Ø800 мм (супраць Ø500 мм), адтуліну шпіндзеля 130 мм (супраць Ø75 мм), 20-цалевы гідраўлічны патрон у якасці стандарту (супраць стандартнага ручнога патрона 250 мм), рухавік магутнасцю 11 кВт (супраць 7,5 кВт), 2850 мм паміж цэнтрамі (супраць максімум 1600 мм) і вага машыны 6200 кг (супраць 2850 кг). Выберыце 6180, калі вашы нарыхтоўкі патрабуюць любога з гэтых вялікіх параметраў; выбірайце 6150, калі паварот Ø500 мм і даўжыня 1600 мм ахопліваюць увесь асартымент дэталяў.

Q2: Дыяпазон хуткасцей шпіндзеля пазначаны як 'VF 4 крокі, 30–835 абаротаў у хвіліну' — ці дастаткова гэтага для тачэння вялікага дыяметра?

Так — ён спецыяльна для гэтага створаны. Тачэнне вялікага дыяметра з хуткасцю паверхні 80–100 м/хв на нарыхтоўках Ø600–800 мм патрабуе хуткасці шпіндзеля ад 30 да 53 абаротаў у хвіліну. Мінімум 30 абаротаў у хвіліну 6180 дазваляе праграмаваць пастаянную паверхневую хуткасць (G96 CSS) ад самага вонкавага дыяметра дыска Ø800 мм да прыблізна Ø90 мм, перш чым шпіндзель дасягне свайго мінімальнага ліміту механічнай хуткасці. Верхняя мяжа 835 абаротаў у хвіліну ахоплівае аперацыі абліцоўвання малога дыяметра і расточвання на поўнай хуткасці паверхні. 4-ступеністы прывад VF (пераменная частата) забяспечвае плыўнае рэгуляванне хуткасці ва ўсім дыяпазоне без перападаў хуткасці.

Q3: 20-цалевы гідраўлічны патрон пазначаны як стандартны — ці азначае гэта, што мне не трэба заказваць яго асобна?

Правільна. У стандартны пакет пастаўкі SZGH-6180 уключаны шпіндзель са скразным адтулінай 130 мм і гідраўлічны патрон 20 цаляў (Ø508 мм). Гэта значнае адрозненне ад SZGH-6150, дзе гідраўлічны патрон з'яўляецца дадатковым абнаўленнем за дадатковую плату. Для гідраўлічнага патрона патрабуецца гідраўлічны агрэгат — удакладніце ў SZGH, ці ўваходзіць ён у стандартны пакет, ці ён каштуе асобна для канфігурацыі вашага заказа.

Q4: Ці можа SZGH-6180 паварочвацца паміж цэнтрамі на валах да 2850 мм?

так. Міжцэнтральная адлегласць 2850 мм і задняя бабка MT6 (дыяметр пінолі Ø100 мм) разлічаны на міжцэнтральнае абточванне вала прыблізна да 2750 мм эфектыўнай даўжыні павароту. Для валаў у такім дыяпазоне даўжыні SZGH рэкамендуе стацыянарны люнет для дыяметраў ніжэй прыблізна Ø60 мм у сярэдзіне прамежку, каб прадухіліць прагін нарыхтоўкі пад уздзеяннем сіл рэзання — пацвердзіце сумяшчальнасць стойкі з продажамі SZGH пры замове для прымянення з доўгімі тонкімі валамі.

Q5: Якія варыянты кантролера даступныя і ці ўплывае выбар на час дастаўкі?

Стандартным з'яўляецца кантролер SZGH. У якасці альтэрнатывы даступныя Fanuc 0i-TF, Siemens 828D, Syntec і Mitsubishi. Выбар кантролера ўплывае на канструкцыю джгута правадоў, кампаноўку панэлі аператара і канфігурацыю ўбудаванага праграмнага забеспячэння — гэта ўказваецца пры замове і не можа быць зменена пасля заводскай зборкі. Канфігурацыі Fanuc і Siemens могуць павялічыць час выканання на 5–10 рабочых дзён у параўнанні са стандартам SZGH; пацвердзіце продажы SZGH падчас запыту.

Q6: Што такое хуткасць хуткага ходу па восі X і чаму яна ніжэйшая за хуткасць па восі Z?

Хуткі ход па восі X складае 4 м/мін; Вось Z роўная 6 м/мін. На вялікіх такарных станках з плоскай станінай ход па восі X механічна меншы (400 мм), і карэтка перамяшчае больш цяжкі вузел папярочнага салазкі перпендыкулярна восі загатоўкі — больш высокія хуткасці хуткага ходу ў X прывядуць да рызыкі перавышэння пазіцыі на кароткім ходу. Перамяшчэнне па восі Z (3000 мм) спрыяе больш высокаму хуткаму ходу, каб мінімізаваць час паветранай рэзкі без рэзкі падчас праграм з доўгім валам. Абедзве стаўкі падыходзяць для класа дэталяў 6180.

Пытанне 7: ці даступны спакой (люнет) і калі ён неабходны?

Стабільная апора падтрымлівае доўгія тонкія нарыхтоўкі ў сярэдзіне прамежку падчас міжцэнтральнага тачэння, каб прадухіліць адхіленне. Для працоўнага класа SZGH-6180 устойлівы адпачынак звычайна патрабуецца, калі стаўленне L/D (даўжыня да дыяметра) нарыхтоўкі перавышае прыблізна 6:1 — напрыклад, вал Ø100 мм пры даўжыні 600 мм або больш. Звяжыцеся з аддзелам продажаў SZGH, каб пацвердзіць наяўнасць стацыянарнага адпачынку і спецыфікацыі для ложка 6180 па шырыні (600 мм), паколькі памер стацыянарнага адпачынку залежыць ад шырыні ложка.

Q8: Якія патрабаванні да падмурка і падлогі патрэбны SZGH-6180?

Для дакладнай і стабільнай працы машыны вагой 6200 кг патрабуецца бетонны падмурак. Рэкамендуемы мінімум: жалезабетонная пліта таўшчынёй 300 мм класа C30, ізаляваная ад крыніц вібрацыі будынка (кампрэсараў, прэсаў), дзе гэта магчыма. Чарцёж падмурка прадастаўляецца SZGH разам з пацвярджэннем замовы. Устаноўка анкерных нітаў падмурка і выраўноўванне машыны (з дакладнасцю да 0,02 мм/м папярок станіны) павінны быць завершаны да ўключэння машыны — SZGH змяшчае працэдуру выраўноўвання і схему размяшчэння падмурка.

Q9: Які час выканання, гарантыя і пасляпродажная падтрымка для SZGH-6180?

Тэрмін выканання складае 20-35 рабочых дзён з моманту пацверджання дэпазіту (канфігурацыі Fanuc/Siemens могуць дадаць 5-10 рабочых дзён). Гарантыя распаўсюджваецца на 12 месяцаў на ўсе механічныя і электрычныя кампаненты (за выключэннем расходных матэрыялаў). Пасляпродажная падтрымка даступная праз выдаленае відэа WhatsApp 24/5. Па праблемах кантролераў Fanuc і Siemens на экспартных рынках SZGH каардынуе працу з мясцовай сеткай абслугоўвання адпаведнага брэнда. Мясцовыя агенты SZGH працуюць у ЗША, Турцыі, Румыніі, Расіі, Егіпце, Тайландзе і Мексіцы.

Экспартныя рынкі і водгукі кліентаў

Машыны SZGH-6180 працуюць на вытворчасцях:

Тыповы профіль пакупніка: субпадрадчыкі, якія займаюцца здабычай нафты і газу і электраэнергіі, паварочваючы вялікія корпусы клапанаў, напорныя фланцы і кампаненты турбін; марскія машынабудаўнічыя майстэрні, якія паварочваюць карданныя валы і рулявыя прыклады; майстэрні па рамонце цяжкага абсталявання па перапрацоўцы зношаных дэталяў вялікага дыяметра; агульныя такарныя цэхі буйных дэталяў, якія абслугоўваюць змешаных прамысловых кліентаў.

Запытаць прапанову

электронная пошта: export02@szghtech.com

WhatsApp:  +86 18925223781

сайт: szghtech.com

Пры запыце ўкажыце: (1) максімальны дыяметр і вагу нарыхтоўкі; (2) максімальная даўжыня вала або патрабаванне паміж цэнтрамі; (3) матэрыял нарыхтоўкі і тыповыя ўмовы рэзкі; (4) пераважны кантролер ЧПУ (SZGH / Fanuc / Siemens / Syntec / Mitsubishi); (5) дадатковыя патрабаванні да аснасткі (вежа з 6/8 станцыямі, гідраўлічная задняя бабка); і (6) краіна прызначэння. Гэта дазваляе SZGH пацвердзіць правільную канфігурацыю 6180 і забяспечыць дакладную каціроўку CIF з чарцяжом размяшчэння асновы.

Тэрмін выканання: 20–35 рабочых дзён з моманту дэпазіту (Fanuc/Siemens: дадаць 5–10 дзён)

Гарантыя: 12 месяцаў на ўсе механічныя і электрычныя кампаненты (за выключэннем расходных матэрыялаў)

Пасляпродажная падтрымка: дыстанцыйная дыягностыка праз WhatsApp 24/5; мясцовыя агенты ў ЗША, Турцыі, Румыніі, Расіі, Егіпце, Тайландзе і Мексіцы
