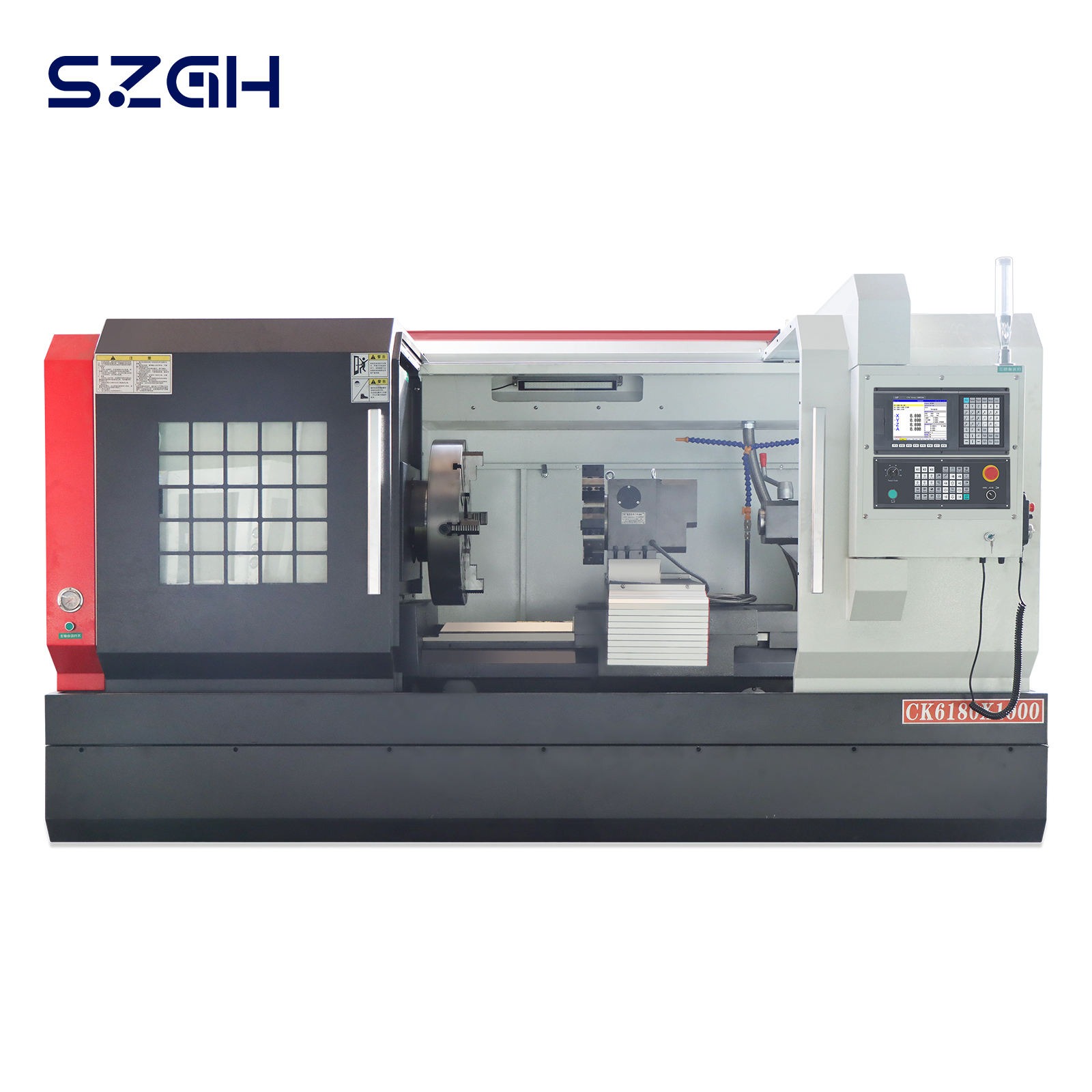

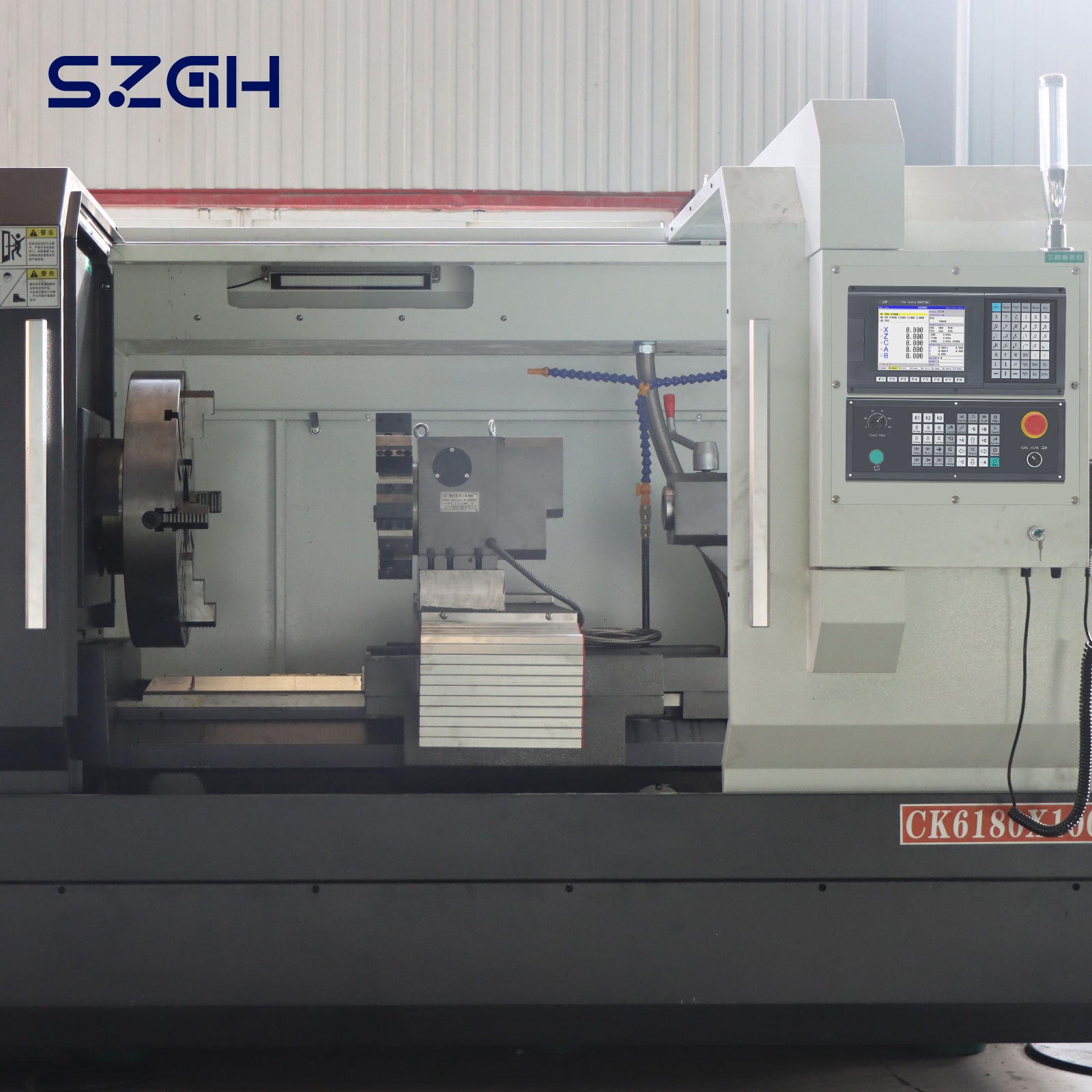

SZGH-6180 Grote CNC-draaibank | Ø800 mm Schommel | Centra van 2.850 mm | 130 mm Boring | 11 kW | 20-inch hydraulische boorhouder

Wat is de SZGH-6180?

De SZGH-6180 is een heavy-duty CNC-draaibank met vlakbed, zwenkbaar over bed van Ø800 mm, zwenkbaar over dwarsslede van Ø450 mm, doorgaande boring van 130 mm, 2.850 mm tussen de middelpunten en een geleidingsbaan van 600 mm breed. Hij wordt aangedreven door een hoofdspilmotor van 11 kW met een VF-snelheidsbereik van 4 stappen (30-835 tpm), wordt standaard geleverd met een spil van 130 mm doorlopende gaten, een hydraulische boorkop van 20 inch (Ø508 mm) en een elektrische gereedschapspaal met 4 stations, en weegt 6.200 kg. De machine accepteert Siemens-, Fanuc-, Syntec- en Mitsubishi-controllers als alternatief voor het standaard SZGH-systeem, en ondersteunt hydraulische/pneumatische losse kop en elektrische torentje-upgrades met 6/8 stations. Het is de juiste machine voor elke toepassing waarbij de werkstukdiameter, aslengte of boringdiameter de capaciteit van de SZGH-6150 overschrijdt.

Technische specificaties

Draaicapaciteit

Spindel

Axis Reizen & Feed

Losse kop

Machineafmetingen en gewicht

Standaard accessoires

Opties en upgrades

Belangrijkste kenmerken en voordelen

Ø800 mm zwenken — grootste draaidiameter in het SZGH-draaibankbereik

Met een zwenkdiameter van Ø800 mm over bed en Ø450 mm over de dwarsslede, kan de SZGH-6180 werkstukdiameters aan die hem stevig in de klasse van zware industriële draaibanken plaatsen. Voor de context: de schommel met Ø800 mm maakt het draaien van de buitendiameter van componenten tot ongeveer Ø790 mm mogelijk - grote pijpflenzen (klasse 600–1500 ASME), eindkappen van drukvaten, plano's voor turbineschijven, grote katrolwielen en scheepsschroefasflenzen. De Ø450 mm overdwarsslede beperkt de maximale diameter tijdens X-asbeweging (passeren van het dwarssledelichaam), maar dit is de standaard voor vlakbeddraaibanken in deze zwenkklasse en is geschikt voor de meeste industriële schijf- en flenswerkstukken.

Standaard doorlopende boring van 130 mm - wordt klaargemaakt voor werk met grote holle assen en buizen

In tegenstelling tot de SZGH-6150 (standaard met een boring van Ø75 mm), wordt de SZGH-6180 standaard geleverd met de 130 mm doorgaande spindel - geen upgrade vereist, geen extra kosten. De boring van 130 mm biedt plaats aan: pijp- en buismateriaal tot een buitendiameter van ongeveer Ø125 mm voor draaien door de boring zonder staafeindsteun; holle aandrijfassen en asbuizen die door de spil worden gevoerd voor inwendig boren; en spansystemen met grote diameter en spantangen. Voor de productie van klephuizen in de olie- en gassector, het boren van hydraulische cilinders en het werk aan scheepsassen is de boring van 130 mm een ​​basisvereiste; het standaard hebben ervan (geen betaalde optie) vereenvoudigt de aanschaf en vermijdt upgradeverzoeken na levering.

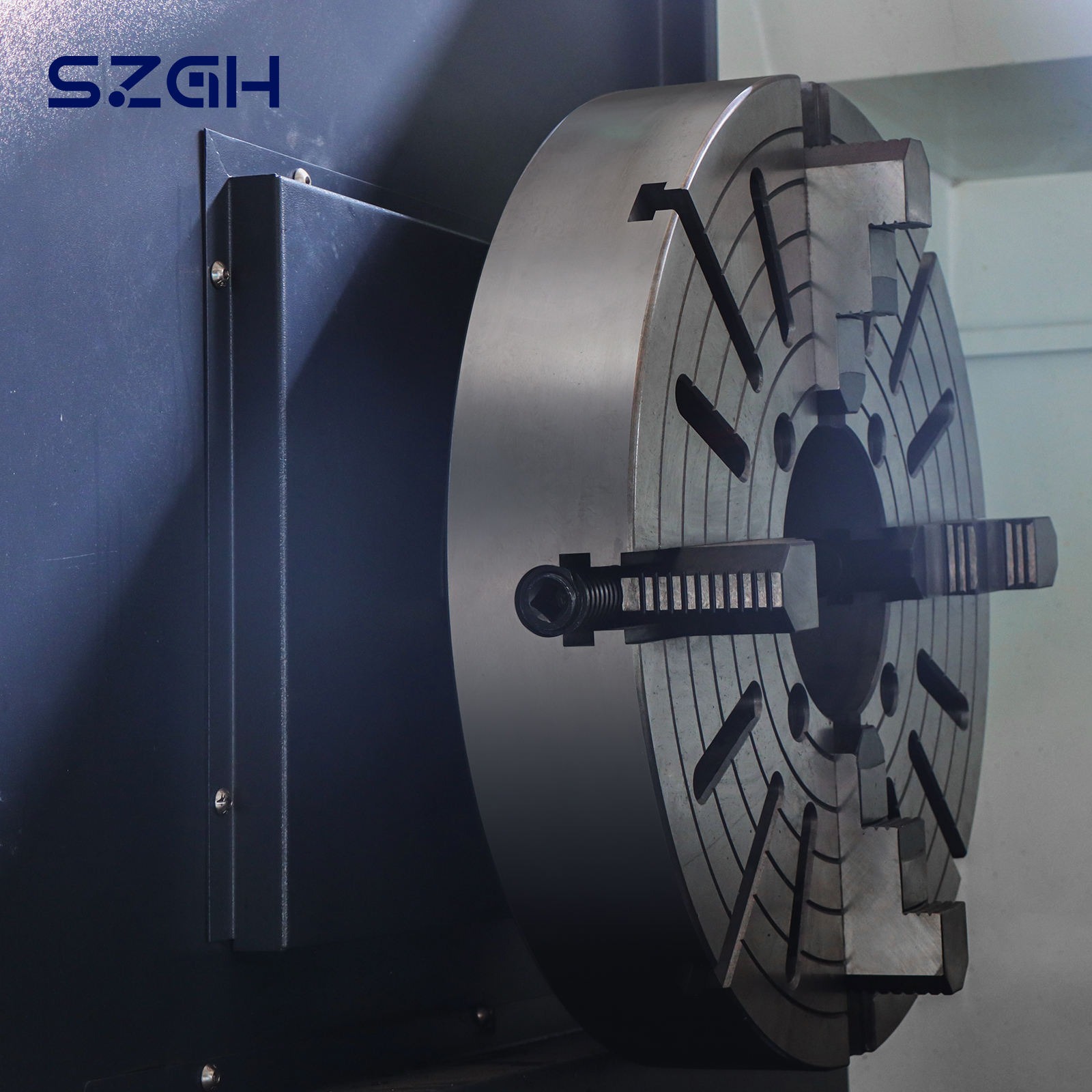

20-inch hydraulische boorhouder standaard – consistente klemming op grote schaal

De SZGH-6180 wordt standaard geleverd met een hydraulische spantang van 20 inch (Ø508 mm) – wederom geen optie. Hydraulische klauwplaten op deze schaal zijn essentieel omdat het handmatig vastdraaien van een grote klauwplaat met drie klauwen op zware werkstukken (flenzen met een gewicht van 50-200 kg) fysiek moeilijk is en een inconsistente klemkracht tussen de operators veroorzaakt. De hydraulische bediening zorgt voor: (1) consistente klemdruk elke cyclus, onafhankelijk van de kracht van de operator; (2) snelle kaakbediening voor efficiënte onderdelenwissel tijdens de productie; (3) veilige klemkracht voor grote onderbroken sneden zonder kaakkruip. Bij de werkstukgewichtsklasse van de 6180 is een hydraulische spantang geen gemak: het is een vereiste voor veiligheid en nauwkeurigheid.

Hoofdmotor van 11 kW – volledige capaciteit voor zwaar voorbewerken op gelegeerd staal en roestvrij staal

De motor van 11 kW (47% meer vermogen dan de 7,5 kW van de 6150) is ontworpen voor de zware voorbewerkingssneden die het draaien van grote werkstukken vereist. Het draaien van een flens van gelegeerd staal met een diameter van 600 mm bij een snedediepte van 3-5 mm en een voeding van 0,4 mm/omw genereert snijkrachten die een aanhoudend spilkoppel vereisen - de motor van 11 kW zorgt hiervoor zonder snelheidsvermindering onder belasting. Het 4-traps VF-spiltoerentalbereik (30-835 tpm) is ontworpen voor de lage snelheid en het hoge koppelkarakteristiek van draaien met een grote diameter: bij Ø800 mm vereist een oppervlaktesnelheid van 80 m/min slechts 32 tpm - ruim binnen het minimum van 30 tpm, waardoor een constante oppervlaktesnelheid mogelijk is vanaf de buitenste diameter tot aan de boring.

2.850 mm tussen de middelpunten + 3.000 mm Z-slag – lange as draaien zonder compromissen tussen de middelpunten

De afstand tussen de centra van 2.850 mm is geschikt voor onbewerkte assen met een gedraaide lengte van maximaal ongeveer 2.750 mm – geschikt voor de meeste industriële aandrijfassen, pompassen, transportrolassen en grote spindels. De MT6-staartkop (groter dan de MT5 van de 6150, passend bij de zwaardere werkstukklasse) ondersteunt lange assen tijdens draaien tussen de middelpunten, waardoor doorbuiging van het werkstuk wordt voorkomen die anders conusfouten langs de gedraaide lengte zou veroorzaken. Voor kopers die assen in het bereik van 1.500–2.500 mm draaien, elimineert de hartafstand van de 6180 de herpositionering met meerdere opstellingen die een kortere machine zou vereisen.

600 mm brede geleiding – Structurele stijfheidsbasis voor zwaar onderbroken sneden

De 600 mm brede geleiding met vlak bed van de SZGH-6180 (versus 400 mm bij de 6150) biedt een aanzienlijk groter traagheidsmoment in dwarsdoorsnede tegen de buigkrachten die worden uitgeoefend door zware onderbroken sneden op grote gietstukken en smeedstukken. Gietijzeren en gesmeed stalen plano's in het bereik van Ø500–800 mm hebben vaak onregelmatigheden in het oppervlak, schaalgrootte en structurele discontinuïteiten die slagkrachten per snede genereren - de bedbreedte van 600 mm verdeelt deze krachten over een groter draagoppervlak, waardoor de piekspanning bij de contactzone van de geleidingsbaan wordt verminderd en de nauwkeurigheid van de geleidingsrail gedurende een langere productielevensduur behouden blijft.

Super-audio-gedoofde geleidebanen - productienauwkeurigheid blijft behouden gedurende de levensduur

Net als bij de SZGH-6150 zijn de vlakke bedgeleidingsoppervlakken van de 6180 inductiegehard (super-audio-blussing) tot HRC48–55. Op een machine van 6.200 kg die zware sneden produceert over een Z-slag van 3.000 mm, heeft de accumulatie van geleidingsslijtage een proportioneel groter effect op de cilindriciteitsfout dan op een kleinere machine. De afgeschrikte oppervlakken behouden de bedrijfsnauwkeurigheid van de machine (parallel binnen de specificaties) gedurende een productielevensduur die wordt gemeten in jaren in plaats van maanden, waardoor de frequentie van kostbare bedschraap- of herslijpbewerkingen wordt verminderd.

Volledige controllerflexibiliteit: Siemens, Fanuc, Syntec, Mitsubishi beschikbaar

Net als de 6150 ondersteunt de SZGH-6180 alle grote merken CNC-controllers als catalogusopties. Voor grote industriële afnemers – olie en gas, energieopwekking, scheepvaart – waar machinestilstand productielijnen kan stilleggen en servicecontracten op fabrieksniveau worden onderhandeld, betekent de mogelijkheid om Fanuc 0i-TF of Siemens 828D te specificeren dat het onderhoud wordt afgehandeld via gevestigde lokale servicekanalen zonder luchtvrachttechnici van SZGH. Geef dit op bij het bestellen.

Toepassingen en industrieën

De SZGH-6180 wordt gespecificeerd wanneer de vereisten voor werkstukdiameter, boring, aslengte of snijvermogen de capaciteit van de SZGH-6150 overschrijden.

Industrieën en typische onderdelen

SZGH-6180 versus SZGH-6150 versus vergelijkbare zware draaibank (Smtcl / Dalian)

Kies de SZGH-6180 als: werkstukken groter zijn dan Ø500 mm diameter of 1.600 mm lengte, is standaard de boring van 130 mm nodig, of is de 20-inch hydraulische spantang vereist voor productieklemmen op schaal.

Kies de SZGH-6150 als: werkstukken passen binnen een lengte van Ø500 mm en 1.600 mm — het is een goedkopere en lichtere machine voor dezelfde categorie vlakbeddraaien.

Overweeg de Smtcl/Dalian-klasse als: de zwenkbeweging groter is dan Ø800 mm, een afstand tussen de middelpunten groter dan 3.000 mm nodig is, of de continue productie in 3 ploegen op werkstukken van meer dan 2.000 kg de zwaardere structurele massa van een machine van meer dan 10.000 kg vereist.

Certificeringen en kwaliteitsborging

• CE-gecertificeerd — voldoet aan de EU-machinerichtlijn 2006/42/EG; volledige documentatie voor de douaneafhandeling in de EU

• ISO 9001:2015 – kwaliteitsmanagementsysteem gecertificeerd voor ontwerp, productie en after-sales

• Nationale High-Tech Enterprise – erkend door het Chinese Ministerie van Wetenschap en Technologie sinds 2018

• Meer dan 100 patenten — met betrekking tot basisgeometrie, geleidingsbaanafschrikking, hydraulische spankopinterface en servo-integratie

• Certificering van de hardheid van de geleidingsrails — superaudio afgeschrikt tot HRC48–55; hardheidstestrapport meegeleverd met de machine

• Inspectie vóór verzending - volledige inloopcyclus, meting van de slingering van de spil, verificatie van de X/Z-bewegingsnauwkeurigheid, hydraulische spandruktest van de spantang en testrapport inbegrepen

Veelgestelde vragen

Vraag 1: Waarin verschilt de SZGH-6180 van de SZGH-6150 — wanneer moet ik de ene boven de andere kiezen?

De belangrijkste verschillen zijn de schaal: de 6180 biedt een draaicirkel van Ø800 mm (vs. Ø500 mm), een spilboring van 130 mm (vs. Ø75 mm), standaard een 20-inch hydraulische boorhouder (vs. standaard handmatige spantang van 250 mm), een motor van 11 kW (vs. 7,5 kW), 2850 mm tussen de centra (vs. 1600 mm max) en een machinegewicht van 6200 kg (tegenover 2.850 kg). Kies de 6180 wanneer uw werkstukken een van deze grotere parameters vereisen; kies de 6150 wanneer een zwenkdiameter van 500 mm en een lengte van 1.600 mm uw volledige assortiment onderdelen dekken.

Vraag 2: Het spiltoerentalbereik wordt weergegeven als 'VF 4 stappen, 30–835 tpm' — is dit voldoende voor draaien met grote diameters?

Ja, het is er speciaal voor ontworpen. Voor het draaien met een grote diameter met een oppervlaktesnelheid van 80–100 m/min op werkstukken van Ø600–800 mm zijn spiltoerentallen tussen 30 en 53 rpm vereist. Het minimum van 30 tpm van de 6180 maakt programmering van constante oppervlaktesnelheid (G96 CSS) mogelijk vanaf de buitenste diameter van een schijf van Ø800 mm tot ongeveer Ø90 mm voordat de spil de minimale mechanische snelheidslimiet bereikt. Het hogere toerental van 835 tpm dekt vlakvlak- en kotterbewerkingen met een kleine diameter op volle oppervlaktesnelheid. De 4-staps VF-aandrijving (variabele frequentie) zorgt voor een soepele snelheidsregeling over het volledige bereik zonder stapsgewijze snelheidsdalingen.

Vraag 3: De 20-inch hydraulische boorhouder wordt standaard vermeld. Betekent dit dat ik deze niet apart hoef te bestellen?

Juist. Het standaard leveringspakket van de SZGH-6180 omvat expliciet het doorvoergat van 130 mm en de hydraulische boorkop van 20 inch (Ø508 mm). Dit is een betekenisvol verschil met de SZGH-6150, waarbij de hydraulische spantang een optionele upgrade is tegen meerprijs. Voor de hydraulische spantang is een hydraulisch aggregaat nodig. Vraag bij SZGH na of deze in het standaardpakket zit of apart geprijsd is voor uw bestelconfiguratie.

Vraag 4: Kan de SZGH-6180 tussen de middelpunten draaien op assen tot 2.850 mm?

Ja. De afstand tussen de centra van 2.850 mm en de MT6 losse kop (diameter van Ø100 mm) zijn geschikt voor draaien tussen de assen tot een effectieve gedraaide lengte van ongeveer 2.750 mm. Voor assen in dit lengtebereik adviseert SZGH een stabiele rust (lunet) voor diameters kleiner dan ongeveer Ø60 mm in het midden van de overspanning om doorbuiging van het werkstuk onder snijkrachten te voorkomen. Controleer of de stabiele rust compatibel is met de verkoop van SZGH wanneer u bestelt voor toepassingen met lange dunne schachten.

Vraag 5: Welke controlleropties zijn beschikbaar en heeft de keuze invloed op de levertijd?

Standaard is de SZGH-controller. Fanuc 0i-TF, Siemens 828D, Syntec en Mitsubishi zijn beschikbaar als alternatieven. De keuze van de controller is van invloed op het ontwerp van de kabelboom, de lay-out van het bedieningspaneel en de firmwareconfiguratie; deze wordt bij de bestelling gespecificeerd en kan na montage in de fabriek niet meer worden gewijzigd. Fanuc- en Siemens-configuraties kunnen de doorlooptijd met 5 tot 10 werkdagen verlengen in vergelijking met de SZGH-standaard; bevestig met SZGH-verkoop tijdens het aanvraagtijdstip.

Vraag 6: Wat is de ijlgangsnelheid op de X-as, en waarom is deze langzamer dan de snelheid op de Z-as?

X-as ijlgang is 4 m/min; Z-as is 6 m/min. Op grote platbeddraaibanken is de verplaatsing op de X-as mechanisch korter (400 mm) en beweegt de wagen een zwaarder dwarssledesamenstel loodrecht op de as van het werkstuk - hogere ijlgangsnelheden in X zouden het risico van positioneel doorschieten op de korte verplaatsing met zich meebrengen. De verplaatsing op de Z-as (3.000 mm) profiteert van een hogere ijlgang om de niet-snijdende luchtsnijtijd tijdens programma's met lange assen te minimaliseren. Beide tarieven zijn geschikt voor de werkstukklasse van de 6180.

Vraag 7: Is er een vaste rustplaats (lunet) beschikbaar, en wanneer is dat nodig?

Een stabiele steun ondersteunt lange, slanke werkstukken halverwege de overspanning tijdens draaien tussen de middelpunten om doorbuiging te voorkomen. Voor de werkklasse SZGH-6180 is doorgaans een stabiele rust vereist wanneer de L/D-verhouding van het werkstuk (lengte-diameter) ongeveer 6:1 overschrijdt - bijvoorbeeld een as van Ø100 mm met een lengte van 600 mm of langer. Neem contact op met de verkoopafdeling van SZGH om de beschikbaarheid van vaste steunen en de specificatie voor de 6180 bedbreedte (600 mm) te bevestigen, aangezien de afmetingen van vaste steunen bedbreedtespecifiek zijn.

Vraag 8: Welke funderings- en vloervereisten heeft de SZGH-6180 nodig?

Voor een nauwkeurige, stabiele werking heeft de machine van 6.200 kg een betonnen fundering nodig. Aanbevolen minimum: een plaat van gewapend beton met een dikte van 300 mm van klasse C30, waar mogelijk geïsoleerd van trillingsbronnen van het gebouw (compressoren, persen). Bij de opdrachtbevestiging wordt door SZGH een funderingstekening verstrekt. De installatie van de funderingsankerbouten en het nivelleren van de machine (tot op 0,02 mm/m over het bed) moeten zijn voltooid voordat de machine wordt ingeschakeld. SZGH levert de uitlijningsprocedure en het lay-outdiagram van de fundering.

Vraag 9: Wat is de doorlooptijd, garantie en after-salesondersteuning voor de SZGH-6180?

De levertijd bedraagt ​​20–35 werkdagen vanaf de bevestiging van de aanbetaling (Fanuc/Siemens-configuraties kunnen 5–10 werkdagen toevoegen). De garantie dekt 12 maanden op alle mechanische en elektrische componenten (exclusief verbruiksartikelen). After-salesondersteuning is 24/5 beschikbaar via WhatsApp-video op afstand. Voor Fanuc- en Siemens-controllerproblemen in exportmarkten coördineert SZGH met het lokale servicenetwerk van het betreffende merk. Lokale SZGH-agenten zijn actief in de VS, Turkije, Roemenië, Rusland, Egypte, Thailand en Mexico.

Exportmarkten en klantreferenties

SZGH-6180-machines zijn actief in productiefaciliteiten in:

Typisch kopersprofiel: onderaannemers voor olie- en gas- en energieopwekking die grote kleplichamen, drukflenzen en turbinecomponenten draaien; scheepsbouwwerkplaatsen voor het draaien van schroefassen en roerkoningen; reparatiewerkplaatsen voor zwaar materieel die versleten onderdelen met een grote diameter opnieuw bewerken; algemene draaiwerkplaatsen voor grote onderdelen voor gemengde industriële klanten.

Vraag een offerte aan

E-mail: export02@szghtech.com

WhatsApp:  +86 18925223781

Website: szghtech.com

Geef bij uw aanvraag het volgende op: (1) maximale werkstukdiameter en gewicht; (2) maximale schachtlengte of vereiste tussen de middelpunten; (3) werkstukmateriaal en typische snijomstandigheden; (4) voorkeur CNC-controller (SZGH / Fanuc / Siemens / Syntec / Mitsubishi); (5) aanvullende gereedschapsvereisten (koepel met 6/8 stations, hydraulische losse kop); en (6) land van bestemming. Hierdoor kan SZGH de juiste 6180-configuratie bevestigen en een nauwkeurige CIF-offerte met funderingstekening opstellen.

Doorlooptijd: 20–35 werkdagen vanaf storting (Fanuc/Siemens: 5–10 dagen toevoegen)

Garantie: 12 maanden op alle mechanische en elektrische componenten (exclusief verbruiksartikelen)

After-sales ondersteuning: Diagnose op afstand via WhatsApp 24/5; lokale agenten in de VS, Turkije, Roemenië, Rusland, Egypte, Thailand en Mexico
