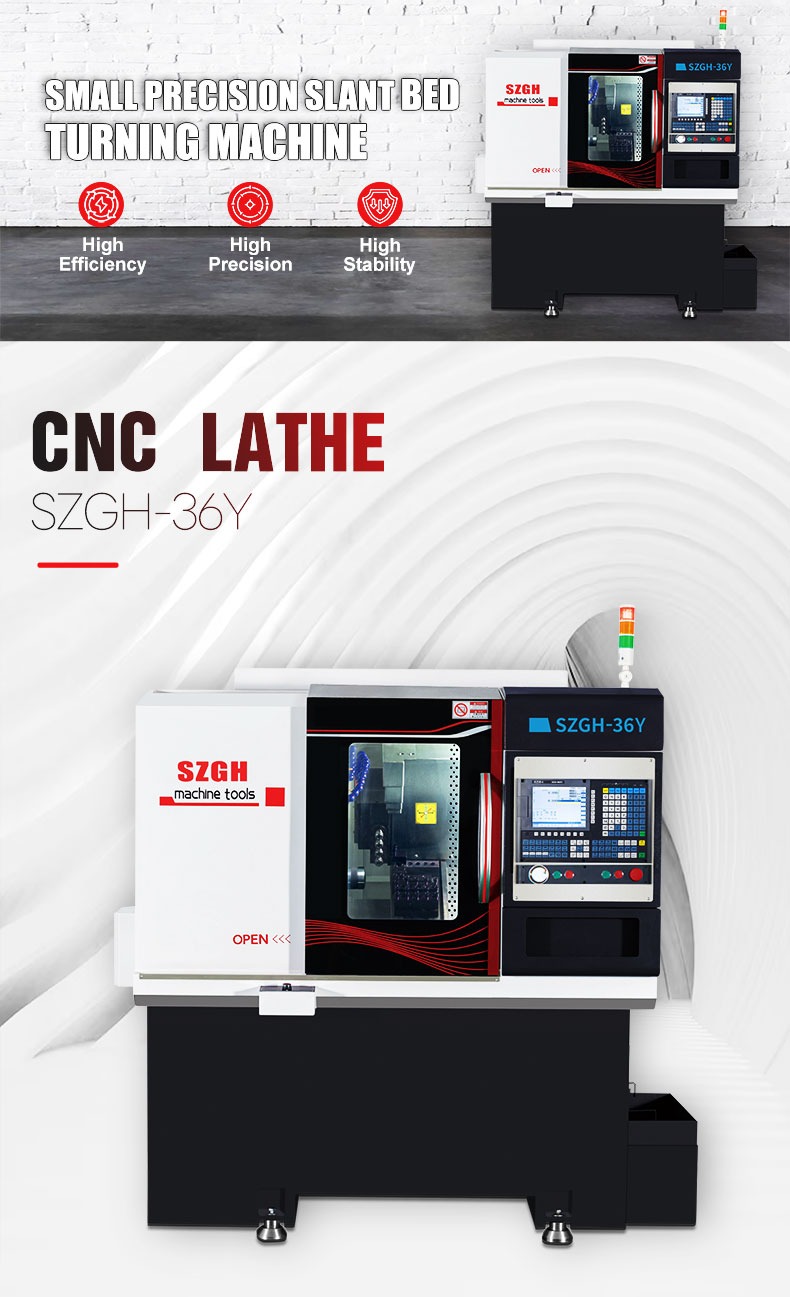

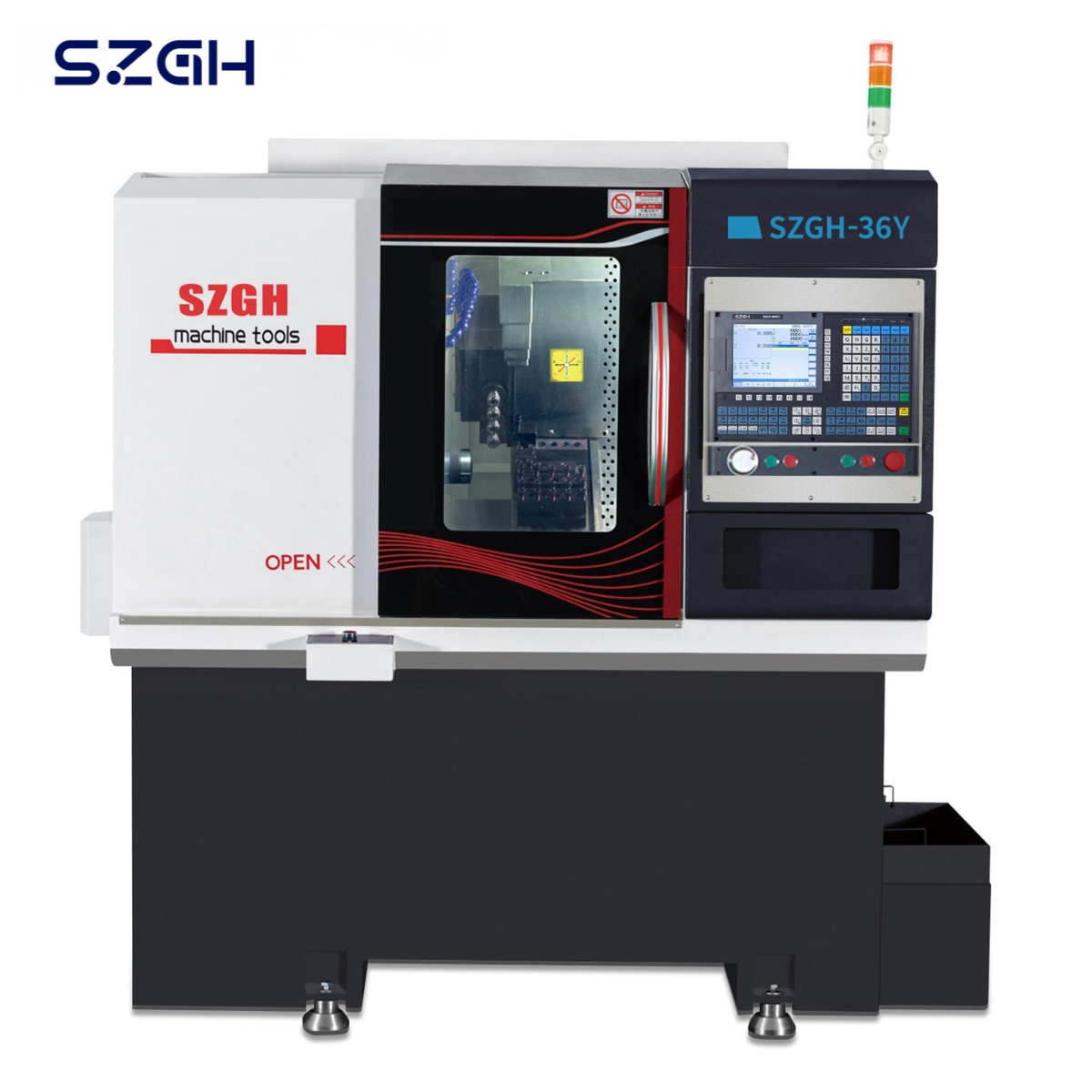

مخرطة مجمعة ذات محور دوران SZGH-36 Y | شريط 35 ملم | الخراطة + الطحن + الحفر في إعداد واحد

ما هي الآلة المركبة ذات المحور SZGH-36 Y؟

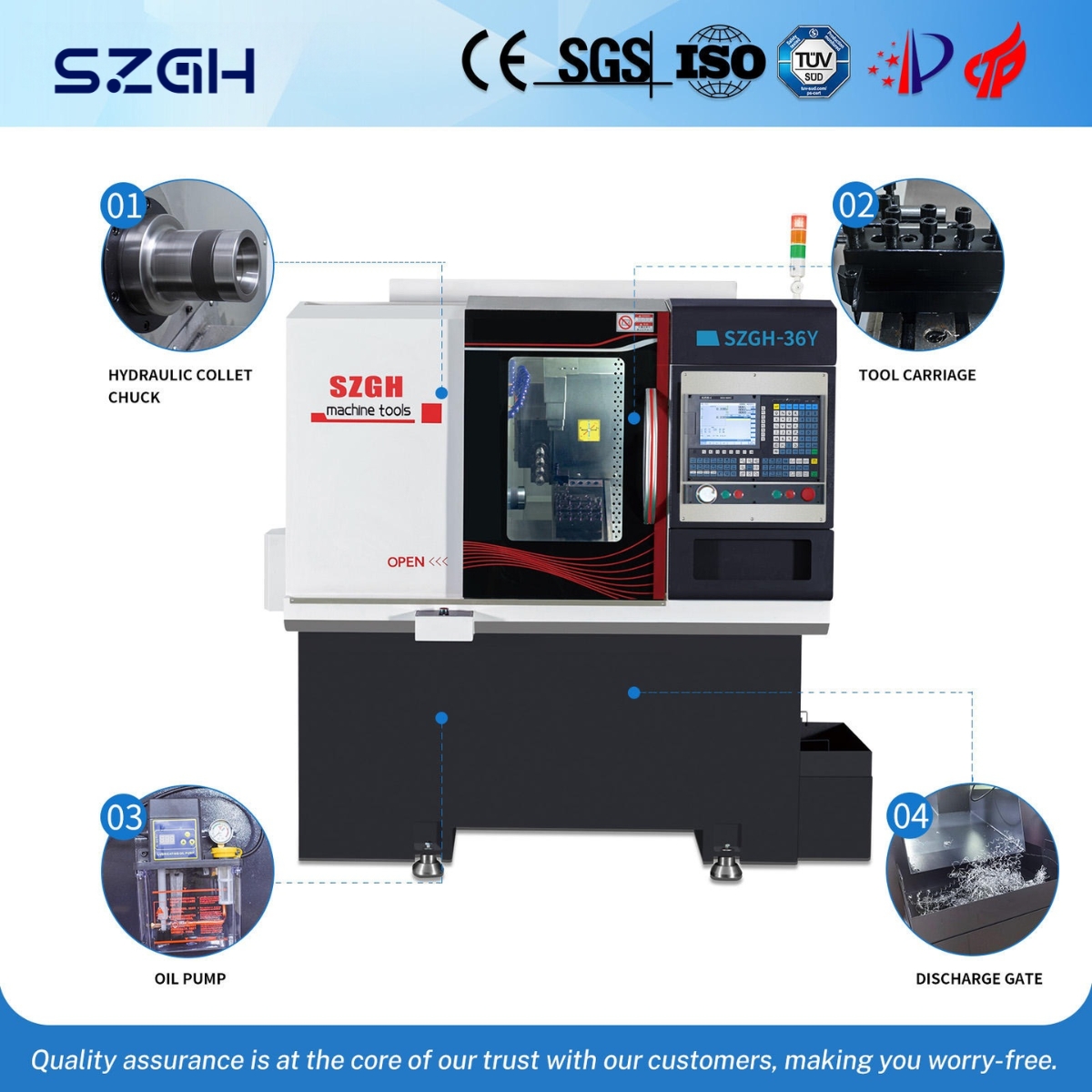

إن المحور SZGH-36 Y عبارة عن ماكينة CNC مركبة ذات تفريز جانبي و4 مبنية على منصة المخرطة ذات القاعدة المائلة SZGH-36. تم تركيب أربعة رؤوس طاقة حية على جانب المحور Y، مما يضيف مسافة 140 مم للمحور Y مع حاملات الأدوات ER16 إلى تكوين الدوران القياسي ثنائي المحور. يتيح ذلك للماكينة إكمال الخراطة والحفر والنقر والطحن والتحزيز الجانبي على قطعة عمل واحدة في مشبك واحد - مما يلغي الحاجة إلى نقل الأجزاء إلى مركز تصنيع منفصل للعمليات الثانوية. إنها مناسبة لإنتاج كميات كبيرة من مخزون القضبان التي يصل قطرها إلى 35 مم والأقراص الفارغة التي يصل قطرها إلى 100 مم والتي تتطلب ميزات الوجه الجانبي أو الوجه النهائي.

المواصفات الفنية

قدرة التصنيع

المحور Y (الأدوات المباشرة)

محور السفر والأعلاف

مغزل

أبعاد الماكينة ووزنها

مواصفات المكونات

جميع المعلمات المذكورة هي للرجوع إليها. يجب أن يسود التكوين الموجود في أمر الشراء النهائي والقبول المادي.

الميزات والمزايا الرئيسية

تثبيت واحد، جميع العمليات - صفر خطأ في إعادة التموضع

تتمثل القدرة الوحيدة الأكثر أهمية للمحور SZGH-36 Y في القدرة على إكمال عمليات التدوير والطحن الجانبي على نفس الجزء دون إزالته من ظرف الظرف. في الإنتاج التقليدي، يجب إزالة العمود المدور الذي يتطلب ثقبًا مثقوبًا بشكل متقاطع، أو خيطًا مسطحًا مطحونًا، أو خيطًا جانبيًا من المخرطة، وتثبيته في مركز تصنيع أو مكبس حفر، وإعادة تثبيته للتشغيل الثانوي. تؤدي كل عملية إعادة تثبيت إلى حدوث خطأ في تحديد الموقع - عادةً ما يتراوح بين 0.02 مم إلى 0.08 مم في التركيب اليدوي - ويستهلك وقت المشغل للإعداد والفحص.

على المحور SZGH-36 Y، يتم تشغيل دورة الدوران ودورة الطحن/الحفر الجانبية بالتتابع في برنامج واحد. لا تترك قطعة العمل ظرف الظرف أبدًا بين العمليات. يتم تحديد التركيز بين الأقطار المحولة والثقوب المحفورة فقط من خلال دقة محور الماكينة (±0.01 مم)، وليس من خلال جودة إعداد التثبيت الثانوي. بالنسبة للأجزاء مثل أجسام الصمامات الهيدروليكية، أو مسامير القفل ذات فتحات القفل المثقوبة بشكل متقاطع، أو أغلفة الموصلات ذات منافذ الدخول الجانبية، فإن هذا هو الفرق بين عملية مكونة من جهازين ومشغلين وعملية ذات آلة واحدة ومشغل واحد.

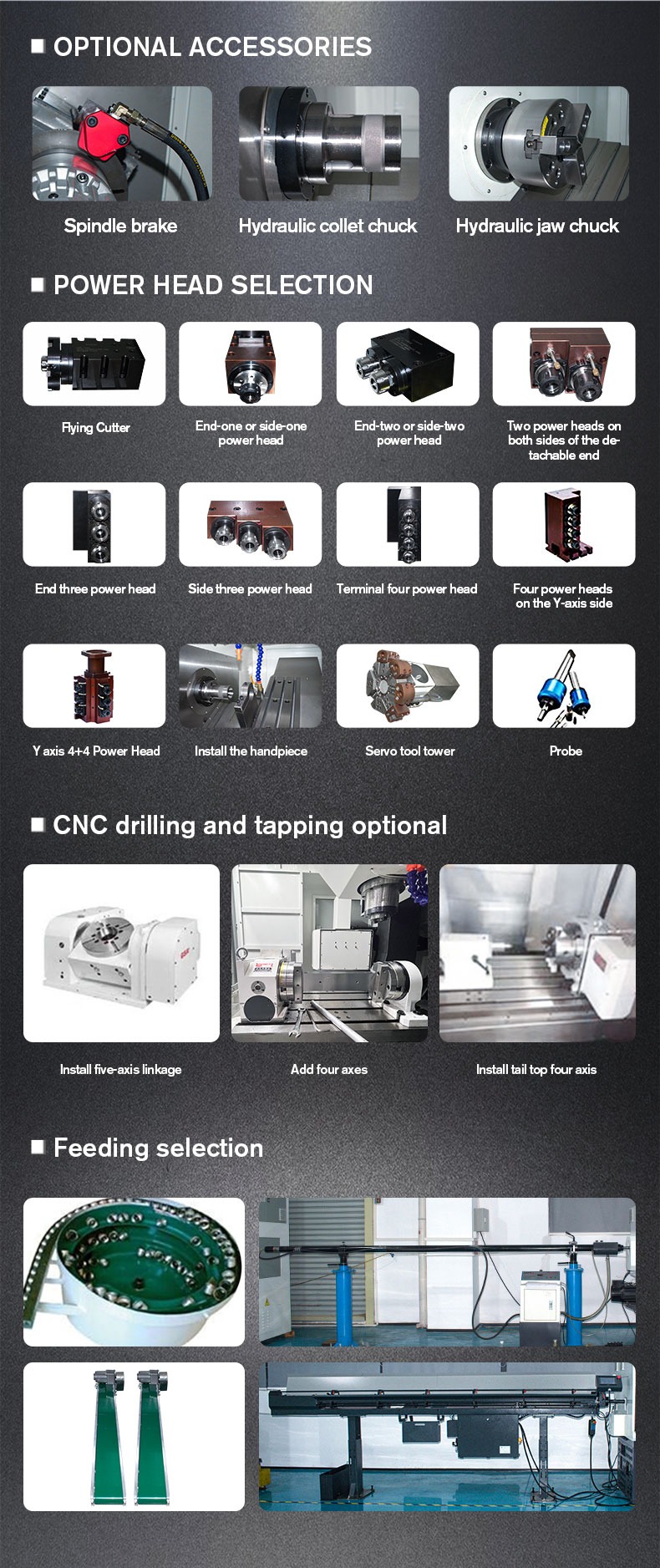

4 رؤوس طاقة حية جانبية - محور Y 140 مم، ER16

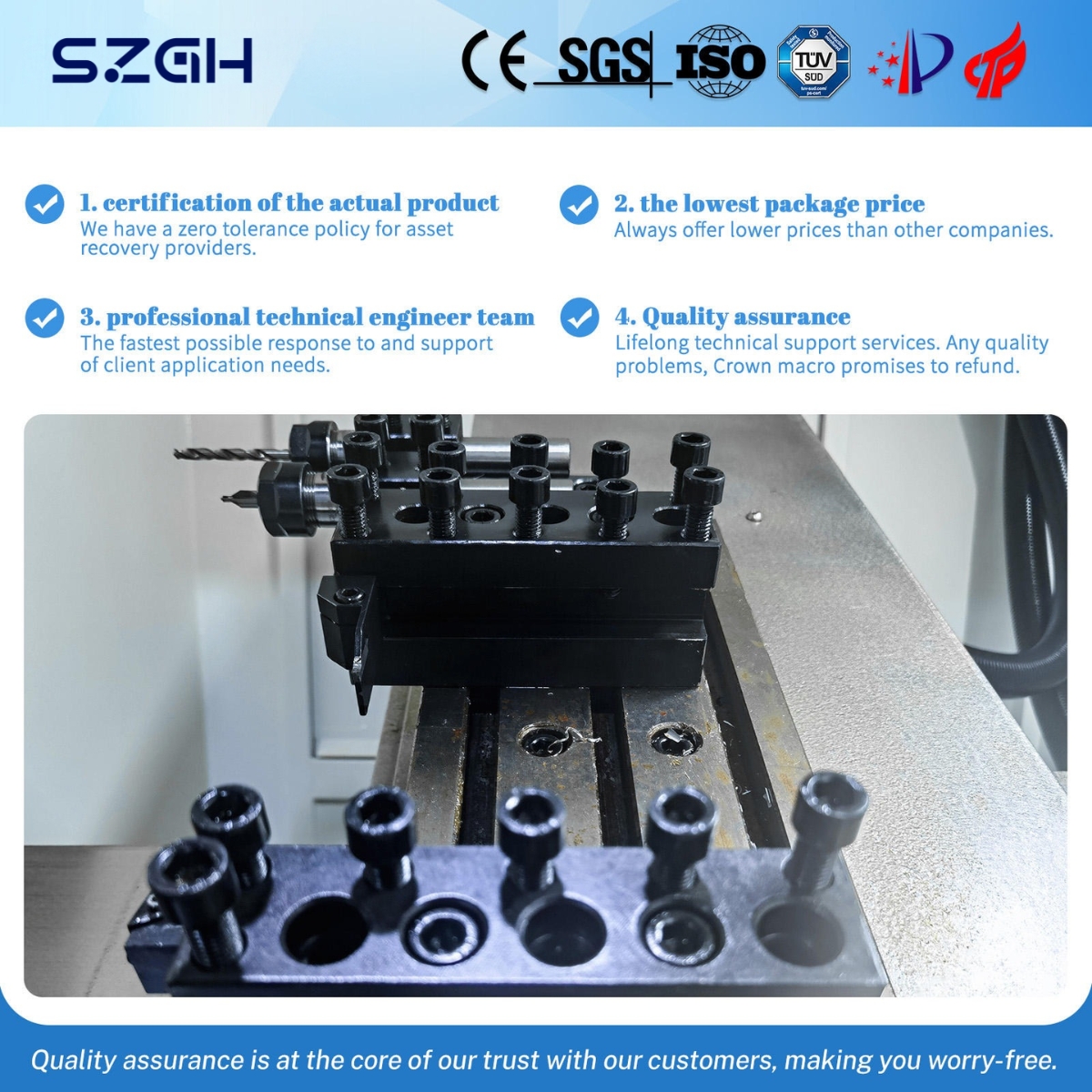

تحمل مجموعة المحور Y الموجودة على المحور SZGH-36 Y 4 رؤوس طاقة حية مثبتة على الجانب مع حاملات الأدوات ER16. تستوعب أطواق ER16 سيقان الأدوات التي يتراوح قطرها من 1 مم إلى 10 مم، مما يغطي المجموعة الكاملة من المثاقب والمطاحن الطرفية والصنابير المستخدمة في الأجزاء الصغيرة إلى المتوسطة الدقة. تعتبر حركة المحور Y مقاس 140 مم كافية للحفر المتقاطع، والتقطيع، والتفريز السطحي للأجزاء التي يصل قطرها إلى الحد الأقصى لقطر قطعة العمل بالماكينة. تصل سرعة رأس الطاقة إلى 2500 دورة في الدقيقة القياسية (4000 دورة في الدقيقة كحد أقصى)، وهي مناسبة للحفر في الألومنيوم والنحاس بسرعات قطع مثالية وللتنصت بسرعة منخفضة في الفولاذ المقاوم للصدأ.

يبلغ الحد الأقصى لقطر الحفر المدعوم Ø20 مم — ويغطي معظم ميزات الفتحات المتقاطعة والثقوب في الأجزاء التي تقع ضمن نطاق سعة القضيب 35 مم.

6-صف القطع + 4-تكوين الطحن الجانبي

يتم وصف التكوين الإجمالي للأدوات في الماكينة على أنه '6 صفوف من القواطع + 4 تفريز جانبي'. تتعامل مواضع أداة الدوران الستة في البرج القياسي مع جميع عمليات الدوران والتواجه والحفر واللولبة. تعمل رؤوس الطاقة ذات المحاور Y الأربعة على تشغيل عمليات الطحن والحفر والنقر على الوجه الجانبي. في برنامج الأجزاء المعقدة النموذجي، تنتقل وحدة التحكم بسلاسة بين عمود دوران الدوران ومغزل الأدوات المباشر - يقوم المشغل ببرمجة ملف NC واحد يشمل كلا المرحلتين دون توقف الماكينة مؤقتًا أو حدث إعادة التثبيت.

خفض تكلفة العمالة من خلال توحيد العمليات

نظرًا لأن المحور SZGH-36 Y يجمع ما يمكن أن يكون عمليتين منفصلتين للآلة في عملية واحدة، فإن نموذج التوظيف يتغير بشكل كبير. يحتاج المصنع الذي يقوم بتشغيل مخرطة مخصصة بالإضافة إلى مكبس حفر أو آلة طحن مخصصة للعمليات الثانوية إلى مشغلين اثنين على الأقل لخلية الإنتاج تلك. يقوم المحور SZGH-36 Y بدمج الخلية في جهاز واحد، ومع التكامل التلقائي لوحدة التغذية الشريطية، يشرف مشغل واحد على وحدات متعددة. أبلغ العملاء في قطاعات التركيبات الهيدروليكية ومثبتات السيارات عن انخفاض في العمالة لكل جزء بنسبة 40-60% بعد الانتقال إلى الخراطة المركبة.

مبني على منصة SZGH-36 المثبتة

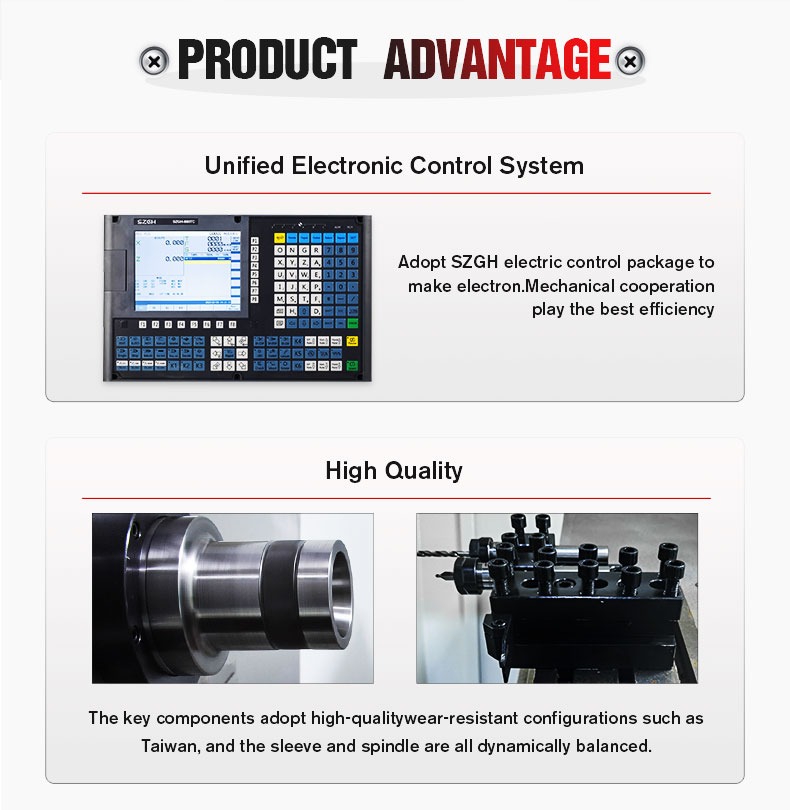

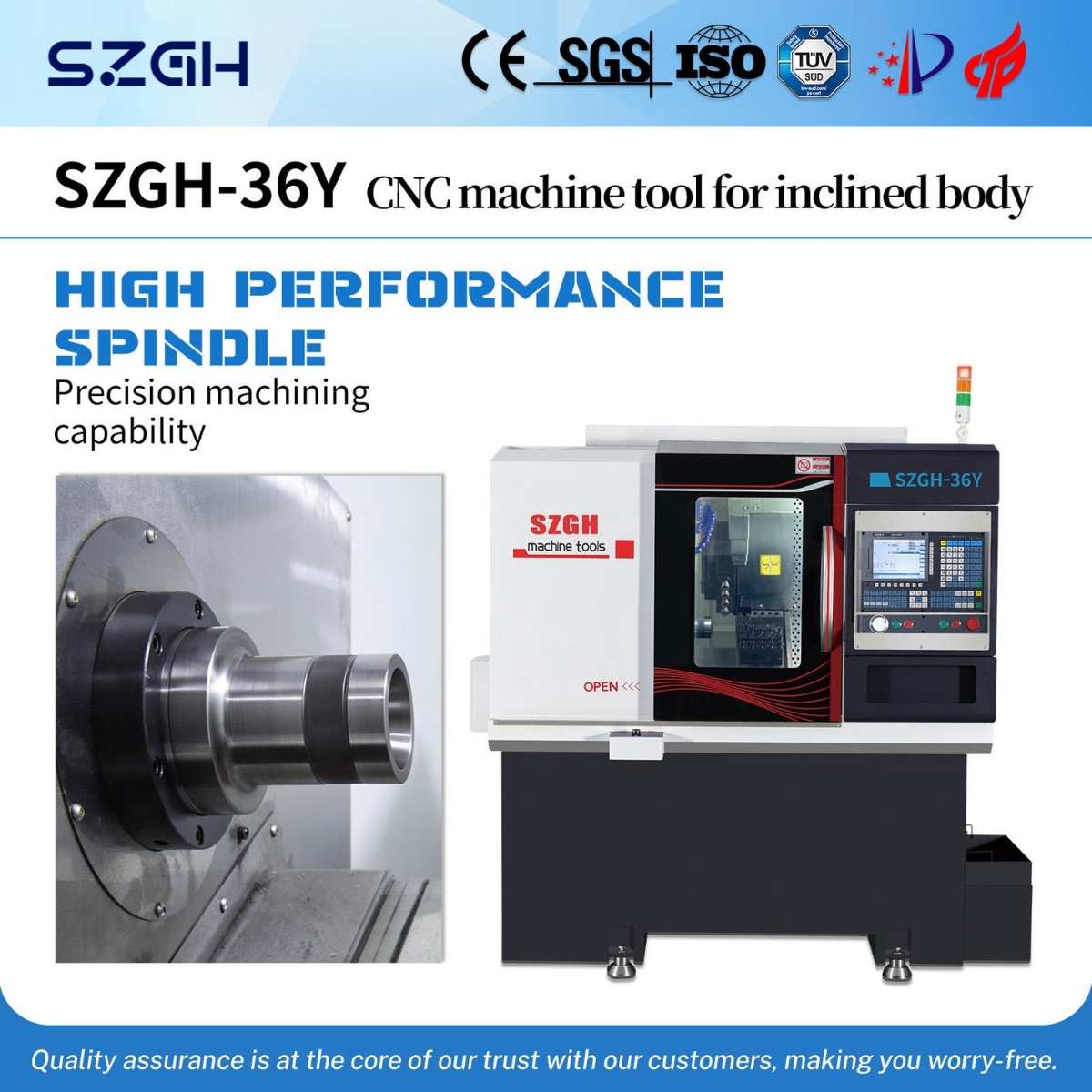

يشترك المحور SZGH-36 Y في بنية الماكينة الأساسية بالكامل مع SZGH-36J: نفس قاعدة الصب المقاومة للتشوه بوزن 1800 كجم، ونفس المغزل بقدرة 4 كيلو وات مع محامل التلامس الزاوي Harbin 7015/7013، ونفس قضبان التوجيه الخطية من الفئة H، ونفس نظام التحكم SZGH. تُعد مجموعة المحور Y بمثابة إضافة هندسية لهذه المنصة التي أثبتت كفاءتها، وليست تصميمًا منفصلاً للآلة. وهذا يعني أن العملاء المطلعين بالفعل على SZGH-36J سيجدون نموذج البرمجة وإجراءات الصيانة وكتالوج قطع الغيار متطابقين إلى حد كبير - مما يقلل من تكاليف التدريب والدعم عند إضافة قدرة التحويل المركب إلى أسطول SZGH الحالي.

التطبيقات والصناعات

يعتبر المحور SZGH-36 Y مناسبًا لأي جزء يتطلب الخراطة بالإضافة إلى واحد على الأقل مما يلي : الحفر المتقاطع، أو النقر الجانبي، أو الطحن الجانبي، أو الشق، أو النقش على الوجه الجانبي - على مخزون القضبان الذي يصل قطره إلى 35 مم أو الأقراص الفارغة حتى Ø100 مم.

المكونات الهيدروليكية والهوائية

أجسام صمامات ذات منافذ مثقوبة بشكل متقاطع، وكتل متشعبة، وأجسام تركيب بأسنان دخول جانبية، وأغطية نهاية أسطوانية مع ميزات النقل - التطبيق المحدد للمخارط المركبة ذات المحور Y. تم الانتهاء من جسم صمام الخرطوشة الهيدروليكي الذي كان يتطلب سابقًا مخرطة + مركز تصنيع على المحور SZGH-36 Y في إعداد واحد.

مثبتات السيارات وأجهزة القفل

مسامير سداسية مع فتحات قفل مثقوبة بشكل متقاطع، وصواميل قلعة، ودبابيس كلفيس مع فتحات دبوس كوتر، ومسامير تثبيت مساميك الفرامل - أجهزة سيارات كبيرة الحجم حيث يجب أن تكون عمليات الحفر الثانوية متحدة المركز ومتعامدة مع القطر الخارجي المتحول ضمن تفاوتات ضيقة.

الموصلات والأجهزة الكهربائية

تتطلب أجسام الموصلات الدائرية منافذ كابلات دخول جانبية، وأغطية طرفية مع ميزات فتحة التركيب، ومواجهات من الألومنيوم مع إدخالات متقاطعة - أجزاء صناعة الإلكترونيات التي تجمع بين دقة OD المحولة والميزات المطحونة.

مكونات الأجهزة الطبية

تتطلب الفراغات اللولبية العظمية فتحات ذات ميزة القيادة، وأجسام مزروعة بفتحات قفل جانبية للدخول، ومكونات دعامات الأسنان - الأجزاء الطبية التي يكون فيها تسامح التركيز بين الميزات المدورة والمثقوبة أمرًا بالغ الأهمية ولا تكون إعادة التركيب اليدوية مقبولة.

تصنيع الآلات الدقيقة المخصصة (متجر العمل)

أي متجر يتعامل مع أجزاء معقدة صغيرة الحجم مع ميزات الخراطة والطحن المدمجة - يقوم المحور SZGH-36 Y بضغط توجيه مهام العمليات المتعددة في إعداد جهاز واحد، مما يقلل وقت التسليم وقائمة انتظار العمل أثناء العملية.

مواد الشغل النموذجية

SZGH-36 المحور Y مقابل SZGH-36J مقابل المخرطة + مركز التصنيع

الشهادات وضمان الجودة

• شهادة CE - متوافقة مع توجيهات الآلات الأوروبية 2006/42/EC وتوجيه الجهد المنخفض 2014/35/EU.

• ISO 9001 - شهادة نظام إدارة الإنتاج والجودة SZGHTECH.

• المؤسسة الوطنية للتكنولوجيا الفائقة - معتمدة من وزارة العلوم والتكنولوجيا الصينية منذ عام 2018.

• أكثر من 100 براءة اختراع - بما في ذلك قاعدة الصب المضادة للتشوه وحقوق الطبع والنشر لبرنامج نظام التحكم SZGH CNC.

الأسئلة المتداولة

ما الفرق بين محور SZGH-36 Y ومحور SZGH-36J؟

إن SZGH-36J عبارة عن آلة خراطة قياسية ذات محورين. يضيف المحور SZGH-36 Y مجموعة المحور Y مع 4 رؤوس طاقة جانبية حية (ER16، حتى 4000 دورة في الدقيقة، مسافة 140 مم) إلى الماكينة الأساسية المماثلة. وهذا يسمح بالحفر، والنقر، والطحن، والتحزيز على الوجه الجانبي لقطعة الشغل في نفس البرنامج، دون إعادة التثبيت. اختر المحور SZGH-36 Y عندما تكون أجزائك ذات ميزات جانبية - فتحات متقاطعة، أو سنون جانبية، أو مسطحات مطحونة، أو فتحات.

ما هي العمليات التي يمكن لرؤوس الطاقة ذات المحور Y القيام بها؟

يمكن لرؤوس الطاقة ER16 الأربعة المثبتة على الجانب إجراء الحفر المتقاطع (حتى Ø20 مم)، والنقر (أحجام الخيوط القياسية ضمن سعة أداة ER16)، والطحن الجانبي (الطحن المسطح، والطحن بالفتحة، والطحن الجيبي)، والنقش على الوجه الجانبي . يتم دعم الحفر الشعاعي والمحوري بالنسبة لخط مركز قطعة العمل ضمن نطاق السفر للمحور Y الذي يبلغ 140 مم.

هل يؤدي التثبيت الفردي إلى تحسين الدقة مقارنةً بمركز تصنيع منفصل؟

نعم بشكل قابل للقياس. عندما تتم إزالة جزء مدار من المخرطة وإعادة تثبيته في مركز المعالجة أو مكبس الحفر للعمليات الثانوية، فإن الدقة الموضعية للميزة الثانوية بالنسبة للقطر المدور تكون محدودة بجودة التثبيت - عادةً من ±0.02 مم إلى ±0.08 مم في تركيب يتم صيانته جيدًا. على المحور SZGH-36 Y، يبقى الجزء في ظرف الظرف طوال الوقت. يتم التحكم في العلاقة الموضعية بين OD الملتف والثقب المحفور من خلال دقة محور الماكينة: ±0.01 مم. بالنسبة للتطبيقات ذات تفاوتات تركيز أكبر من 0.05 مم، فإن التثبيت الفردي ليس اختياريًا - فهو الطريقة الوحيدة الموثوقة.

ما هو نظام حامل الأدوات الذي تستخدمه رؤوس الطاقة ذات المحور Y؟

حامل الأدوات القياسي هو ظرف كوليت ER16 ، والذي يستوعب سيقان الأدوات من 1 مم إلى 10 مم. ER16 هو نظام كوليت موحد عالميًا مع توفر واسع النطاق للأدوات من جميع العلامات التجارية الكبرى لأدوات القطع (Sandvik، وKennametal، وSumitomo، وWalter، وYG-1، وما يعادلها محليًا). تتوفر أطواق وحاملات الأدوات القياسية ER16 بسهولة من خلال الموزعين المحليين في جميع أنحاء العالم.

هل يمكن لمحور SZGH-36 Y معالجة الأجزاء التي تتطلب عمليات الوجه النهائي والوجه الجانبي؟

التكوين الحالي هو إعداد رأس طاقة ذو 4 جوانب ، مما يعني أن الأدوات الحية تعمل بشكل قطري على الوجه الجانبي لقطعة العمل. بالنسبة لحفر أو طحن الوجه النهائي (العمليات المحورية)، تقدم SZGHTECH محور SZGH-46 Y بتكوين 4+4 (4 وجه نهائي + 4 رؤوس طاقة ذات وجه جانبي). يُنصح العملاء الذين يحتاجون إلى أدوات حية شعاعية ومحورية بالنظر في محور SZGH-46 Y.

ما مدى تعقيد البرمجة للخراطة المجمعة والأدوات الحية؟

تتعامل وحدة التحكم SZGH مع كل من مغزل الدوران (المحور C أو المغزل الرئيسي) ومغزل الأدوات المباشر ضمن برنامج NC واحد باستخدام تنشيط رمز M القياسي لتبديل المغزل وتحديد موضع رمز G لتحركات المحور Y. توفر SZGHTECH نماذج برامج خاصة بالتطبيقات لأنواع قطع العمل الشائعة (المسامير المثقوبة بشكل متقاطع، وأجسام الصمامات المنقولة، وأغطية الموصلات المشقوقة) وتوفر دعم البرمجة عن بعد أثناء تشغيل الماكينة.

ما هي المهلة الزمنية والحد الأدنى لكمية الطلب؟

مهلة الإنتاج هي 20-35 يوم عمل من تاريخ استلام الودائع. لا يوجد حد أدنى لكمية الطلب — تعد طلبات الماكينة الواحدة أمرًا قياسيًا لعملاء التصدير. حاوية شحن واحدة بطول 20 قدمًا تناسب 2-3 وحدات. اتصل بـ SZGHTECH على export02@szghtech.com للحصول على عرض أسعار FOB Shenzhen.

كيف تقلل هذه الآلة من تكاليف العمالة عملياً؟

تستخدم خلية الإنتاج التقليدية للأجزاء التي تتطلب الخراطة والحفر الجانبي آلتين ومشغلين (أو يقوم مشغل واحد بتقسيم الوقت، مما يؤدي إلى خفض الإنتاجية). يقوم المحور SZGH-36 Y بدمج كلا العمليتين في جهاز واحد. من خلال التكامل التلقائي لوحدة تغذية الشريط، يمكن لمشغل واحد الإشراف على 3-4 وحدات محور SZGH-36 Y في وقت واحد. يُبلغ العملاء في قطاع التركيبات الهيدروليكية عادةً عن انخفاض بنسبة 40-60% في ساعات التشغيل لكل 1000 قطعة مقارنة بمخرطة منفصلة + سير عمل مكبس الحفر.

أسواق التصدير ومراجع العملاء

الآلة المركبة ذات المحور Y SZGH-36 قيد الاستخدام الإنتاجي في:

أوروبا الشرقية : الشركات المصنعة التركية للتجهيزات الهيدروليكية (إنتاج أجسام الصمامات)، الورش الهندسية الدقيقة الرومانية

جنوب شرق آسيا : مصانع موصلات الإلكترونيات الفيتنامية (خراطة المساكن المعقدة + الحفر)، موردو السيارات التايلاندية من المستوى الثاني

الشرق الأوسط : مصنعو المثبتات الصناعية المصرية، محلات المكونات الهيدروليكية السعودية

الأمريكتان : سلسلة توريد السيارات المكسيكية (إنتاج البراغي والمثبتات مع ميزات ثانوية)
