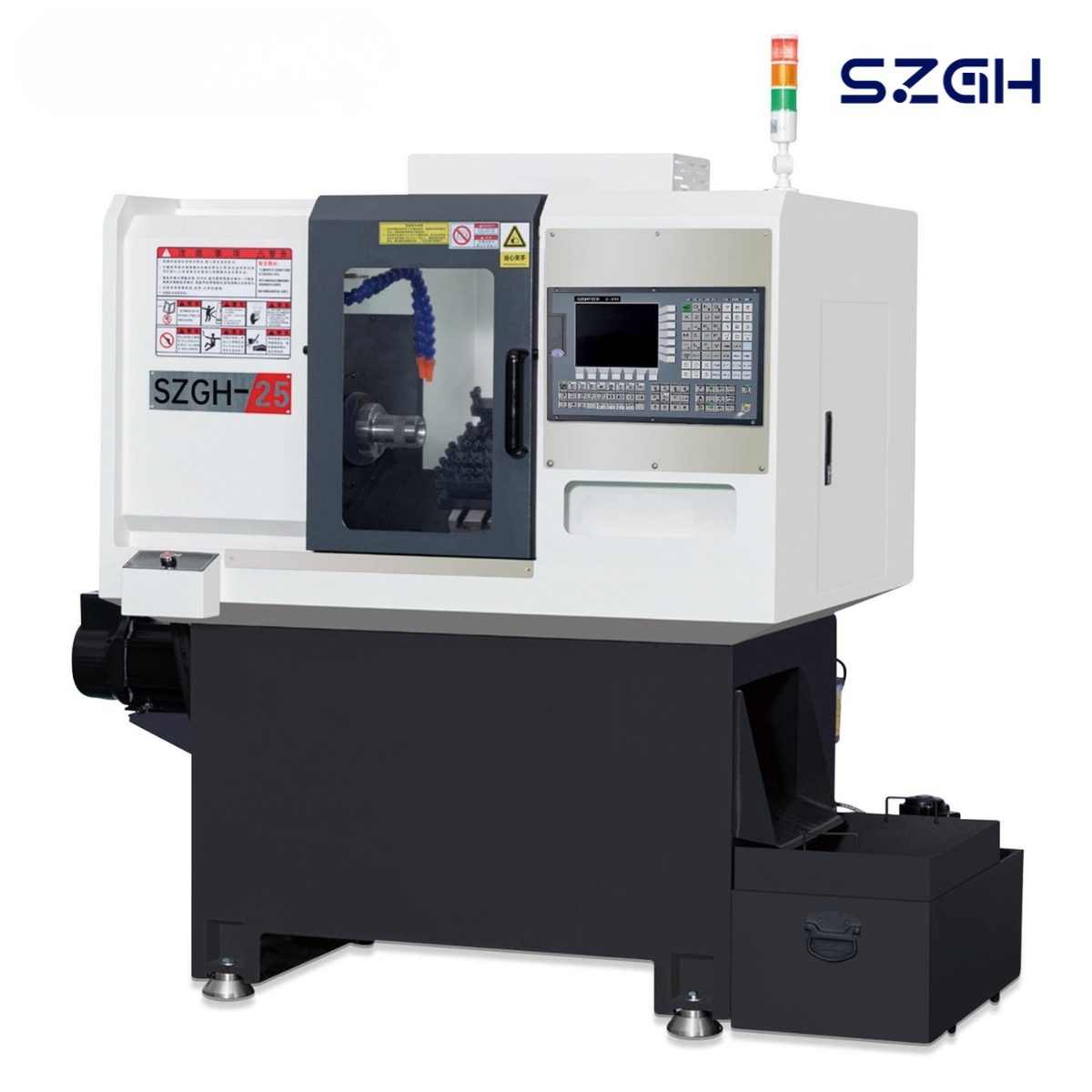

مخرطة CNC ذات السرير المائل SZGH-25 | سعة البار 25 ملم | ± 0.01 مم الدقة

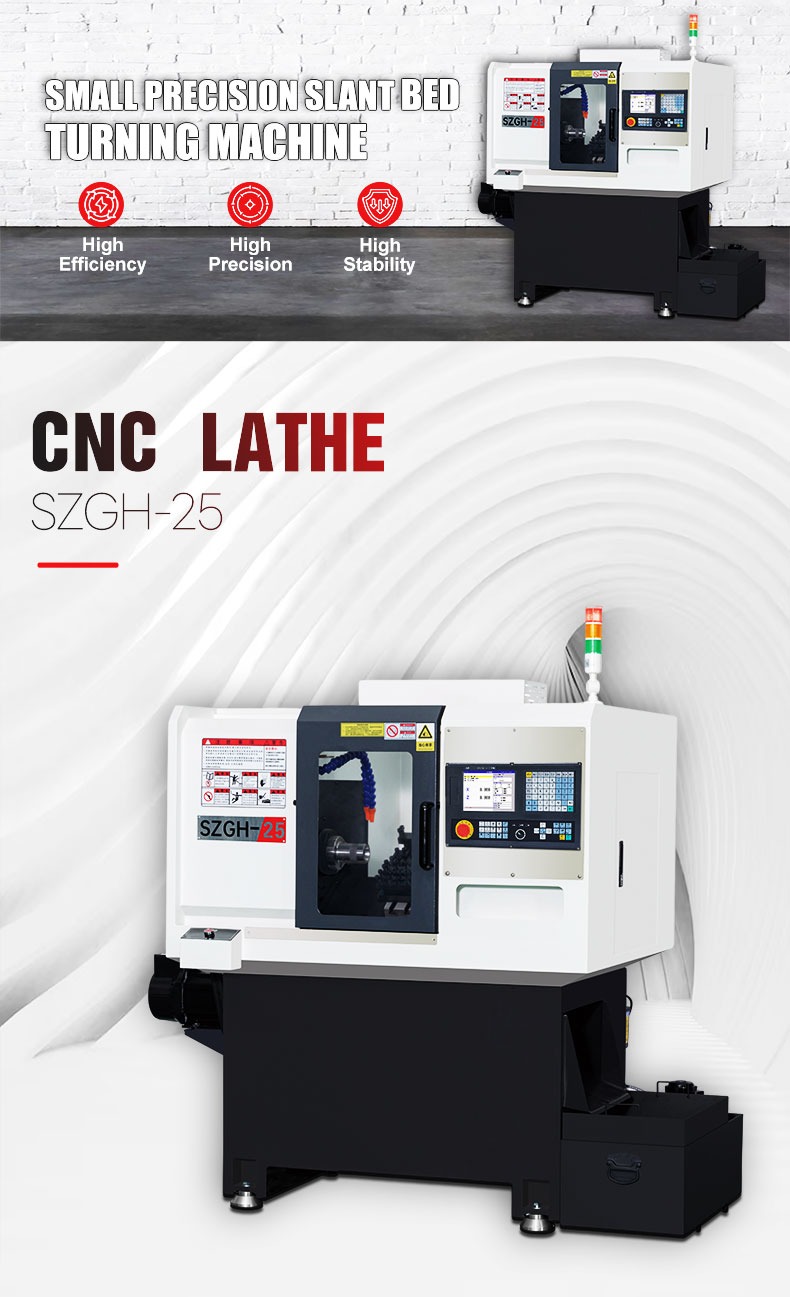

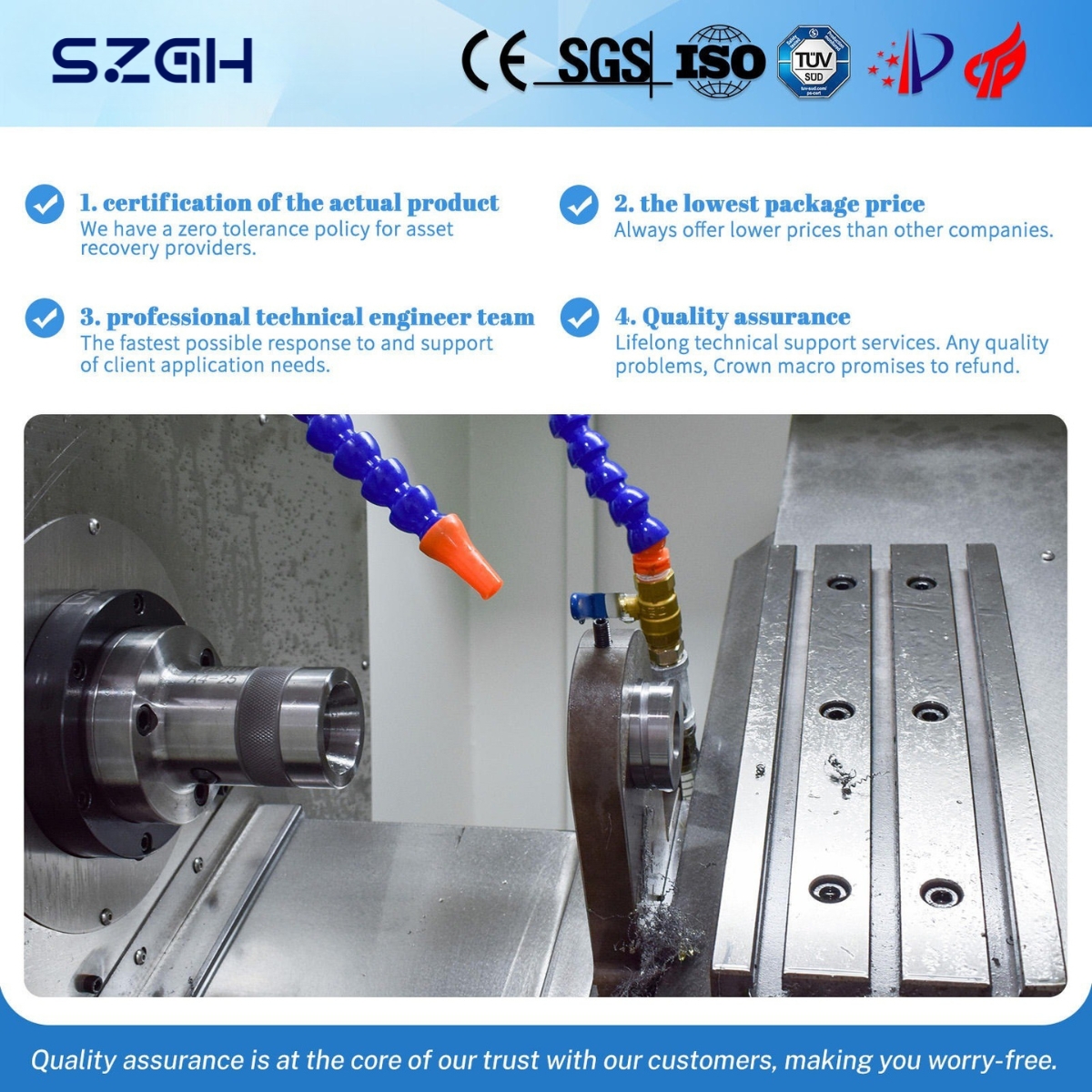

ما هي مخرطة CNC SZGH-25؟

إن SZGH-25 عبارة عن آلة تحويل CNC ذات سرير مائل ذات محورين تم تصميمها وتصنيعها بواسطة شركة Shenzhen Guanhong Technology Co., Ltd. (SZGHTECH). إنها تعالج مخزون القضبان الذي يصل قطره إلى 25 مم والفراغات من نوع القرص حتى Ø200 مم، مما يوفر دقة تصنيع تصل إلى ±0.01 مم وخشونة سطح تبلغ Ra 1.6μm. مجهزة بنظام التحكم SZGH CNC الخاص، يتم استخدامها على نطاق واسع لاستبدال مخارط السكك الحديدية القديمة والمخارط الأوتوماتيكية الهيدروليكية في المصانع التي تسعى إلى أتمتة إنتاج دفعات الأجزاء الصغيرة مع تقليل تكاليف العمالة.

المواصفات الفنية

قدرة التصنيع

محور السفر والأعلاف

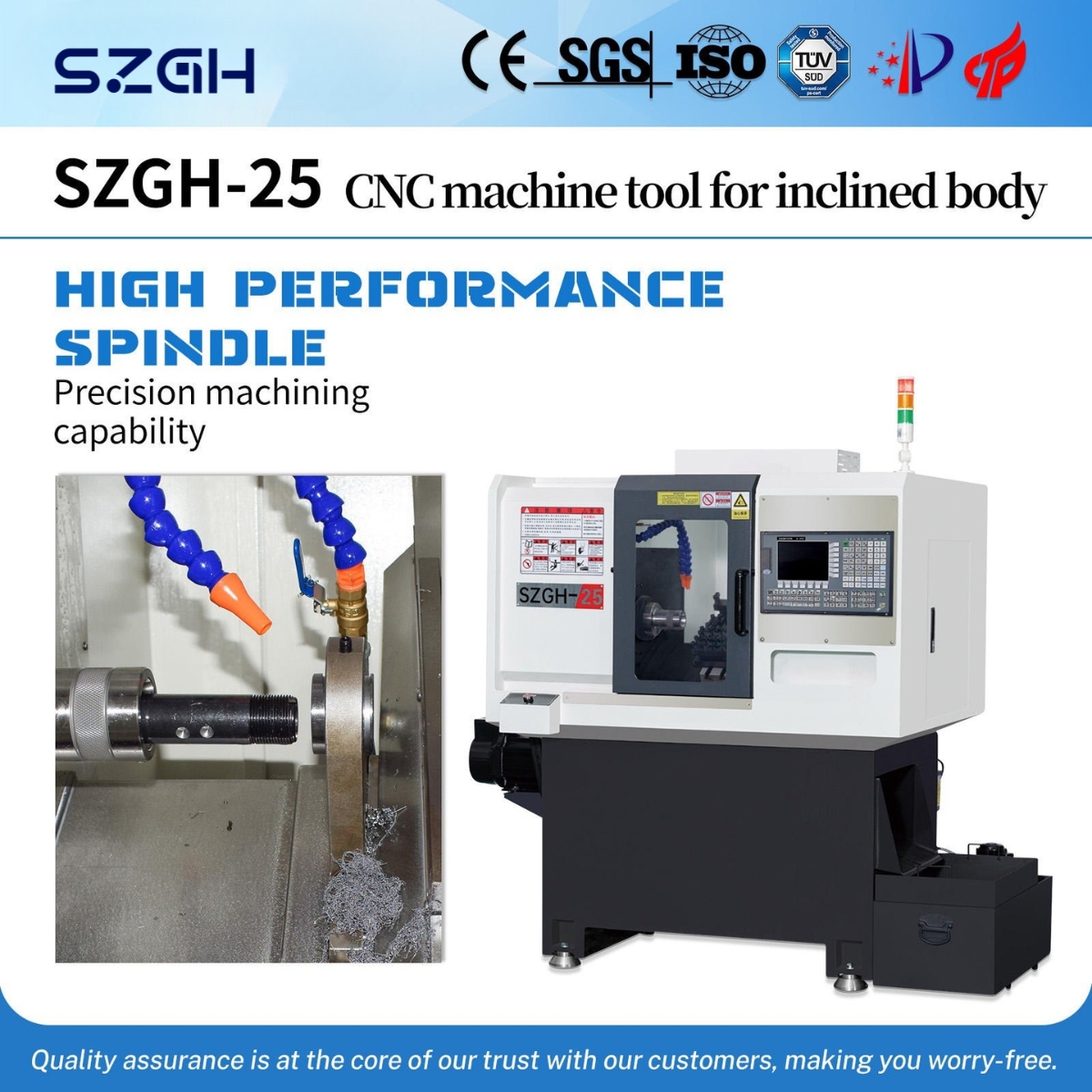

مغزل

أبعاد الماكينة ووزنها

مواصفات المكونات

جميع المعلمات المذكورة هي للرجوع إليها. يجب أن يسود التكوين الموجود في أمر الشراء النهائي والقبول المادي.

الميزات والمزايا الرئيسية

تصميم سرير مائل بزاوية 30 درجة - إخلاء وصلابة فائقة للرقاقة

يستخدم SZGH-25 هيكل قاعدة مائلة بزاوية 30 درجة، وهو تصميم أثبت تفوقه على المخارط ذات القاعدة المسطحة في ثلاث مناطق مهمة. أولاً، تسقط الرقائق بحرية بعيدًا عن منطقة القطع تحت الجاذبية، مما يمنع إعادة قطع الرقائق ويحمي كلاً من سطح قطعة العمل وقضبان التوجيه. ثانيًا، تقلل الهندسة المائلة بشكل كبير من نتوء برج الأداة، مما يقلل من الاهتزاز أثناء القطع عالي السرعة. ثالثًا، يتمتع المشغل بخط رؤية مباشر في منطقة القطع دون الحاجة إلى الميل فوق الماكينة - مما يؤدي إلى تحسين السلامة والراحة أثناء فترات الإنتاج الطويلة.

قاعدة مصبوبة مضادة للتشوه حاصلة على براءة اختراع

يتم تصنيع قاعدة الماكينة من حديد الزهر عالي الجودة باستخدام عملية الصب المضادة للتشوه الخاصة بشركة SZGHTECH (حاصلة على براءة اختراع). توفر الكتلة الأساسية - إجمالي وزن الماكينة 1400 كجم - قصورًا كافيًا لتخفيف الاهتزاز أثناء إزالة مخزون القضبان بقوة، مما يحافظ على اتساق الأبعاد عبر دفعات الإنتاج الكبيرة دون إجراء تعديلات في منتصف التشغيل.

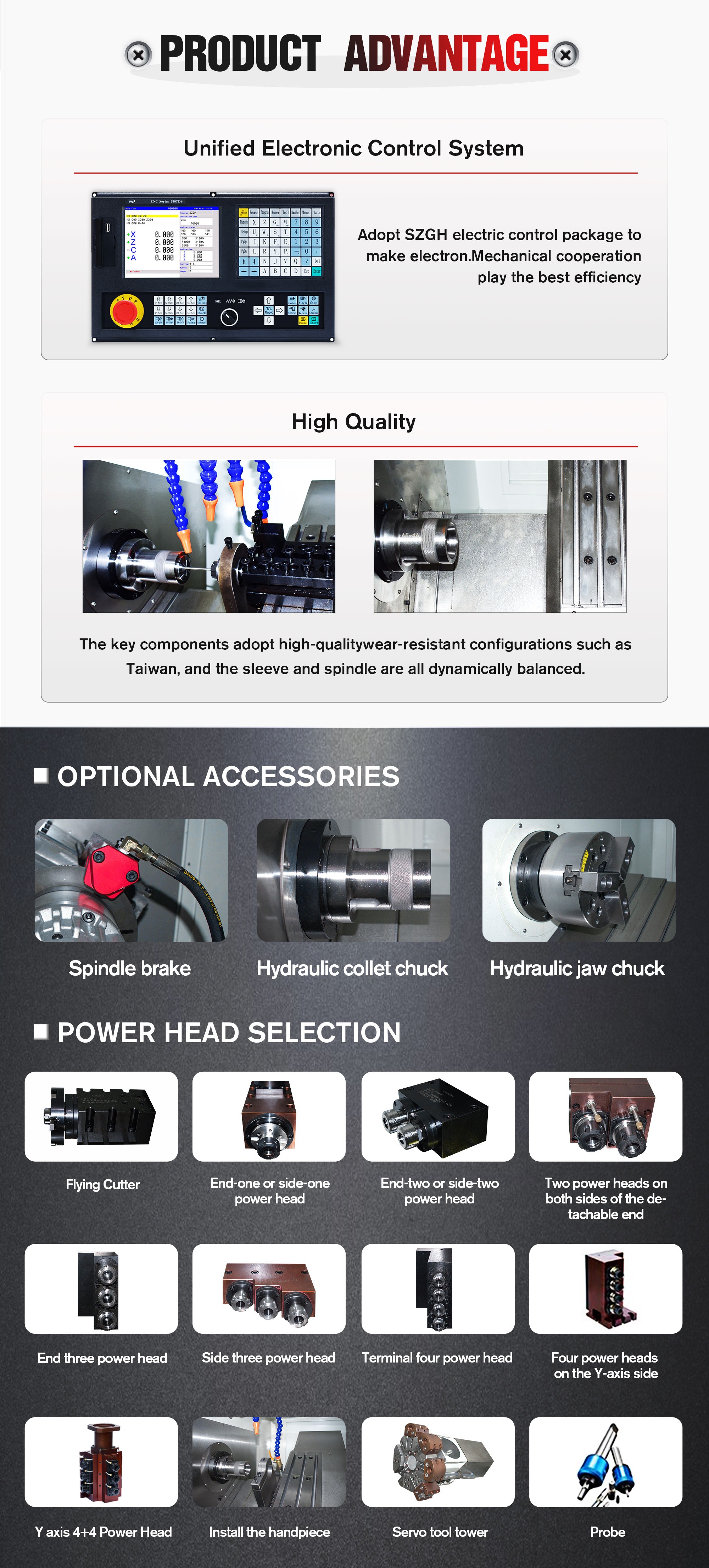

نظام التحكم CNC الداخلي SZGH

على عكس أجهزة OEM التي تحتوي على وحدة تحكم تابعة لجهة خارجية، يعمل SZGH-25 على نظام التحكم SZGH المطور ذاتيًا. هذا يعنى:

• دعم مصدر واحد : قام المصنع الذي قام ببناء الجهاز أيضًا بكتابة البرامج الثابتة - دون أي تأخير من طرف ثالث عند ظهور مشكلة في البرنامج.

• التوافق مع رمز G : يتوافق نظام SZGH مع رمز G القياسي ISO، مما يجعل ترحيل البرنامج من أجهزة Fanuc أو Siemens أمرًا سهلاً.

• استجابة سريعة : يمكن لفريق SZGHTECH الهندسي دفع تحديثات البرامج الثابتة مباشرة دون انتظار بائع وحدة التحكم.

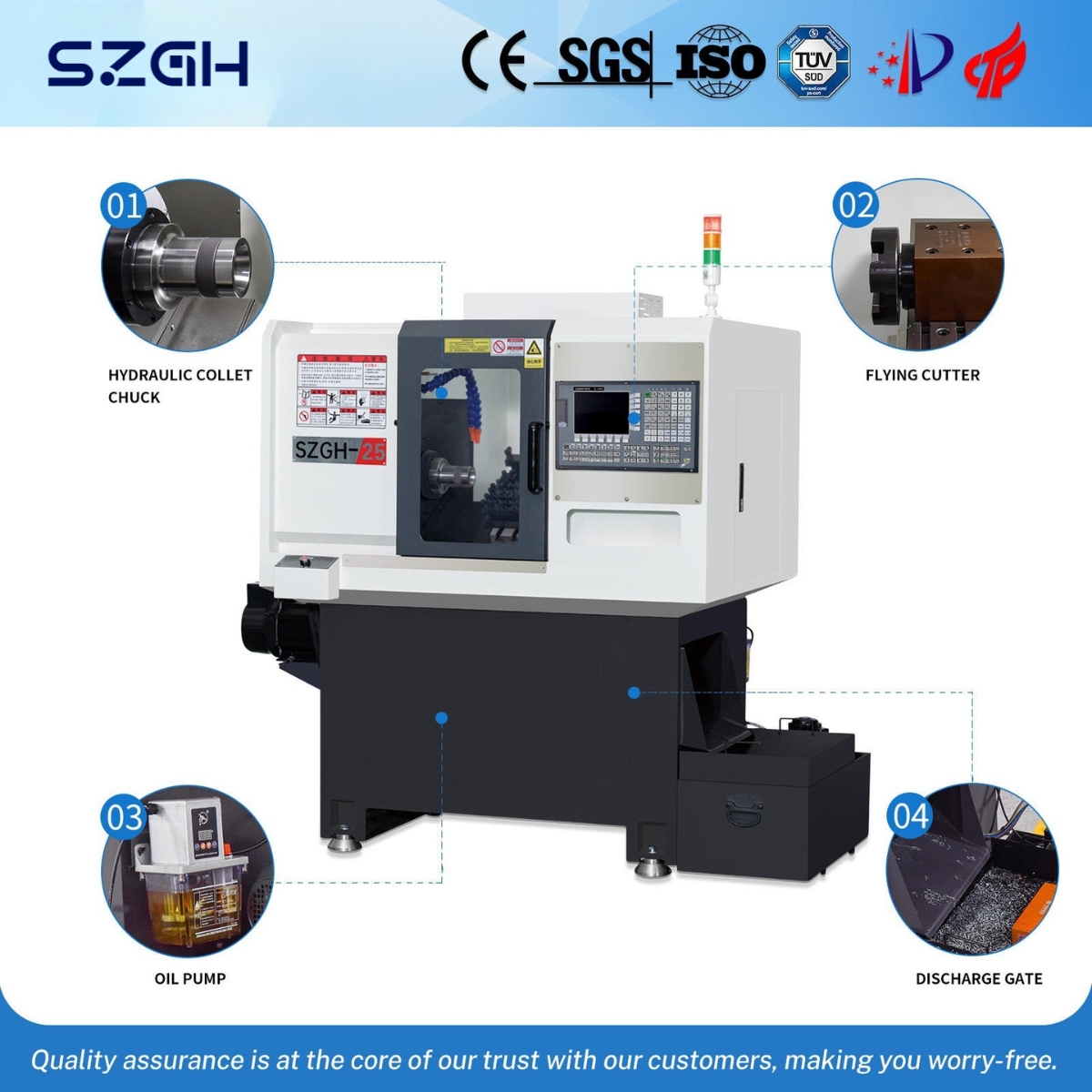

ظرف هيدروليكي + وحدة تغذية شريطية أوتوماتيكية اختيارية

يتضمن التكوين القياسي تثبيتًا هيدروليكيًا لتحميل الأجزاء بشكل سريع ومتكرر. بالنسبة لعمليات إطفاء الأنوار الكاملة أو عمليات الإنتاج بأقل عدد من المشغلين، يتوافق SZGH-25 مع وحدات التغذية الشريطية الأوتوماتيكية الخارجية (نطاق قطر مخزون القضيب 8 مم - 26 مم). يمكّن هذا المزيج مشغلًا واحدًا من الإشراف على عدة آلات في وقت واحد - وهو السبب الرئيسي الذي يجعل مصانع التصنيع في فيتنام وتركيا ورومانيا تختار هذه الآلة كبديل للمخارط الأوتوماتيكية الهيدروليكية.

مشغل واحد، آلات متعددة - تقليل تكلفة العمالة بشكل مؤكد

تم تصميم SZGH-25 خصيصًا لاستبدال المخارط الأوتوماتيكية الهيدروليكية ذات القضبان الصلبة في بيئات الإنتاج المجمعة حيث يعد تقليل عدد الموظفين لكل آلة هدفًا تجاريًا قابلاً للقياس. من خلال التغذية التلقائية للشريط، والدورة المبرمجة، وإنذار وحدة التحكم SZGH ومراقبة الحالة، يمكن لمشغل ماهر واحد إدارة 3-5 وحدات SZGH-25 في وقت واحد بشكل موثوق.

التطبيقات والصناعات

إن SZGH-25 مناسب لخراطة دفعات من قضبان النحاس والحديد والألومنيوم والفولاذ المقاوم للصدأ (304/316) بقطر 25 مم، وفراغات القرص المفتوحة بقطر 50 مم.

مكونات السيارات

الأعمدة، والمسامير المتدرجة، والموصلات، وأجسام الصمامات، والمدخلات الملولبة، والتركيبات الهيدروليكية - تحويل قصير الأمد لأجهزة السيارات ذات الحجم الكبير حيث يكون تكرار الأبعاد أمرًا بالغ الأهمية.

الإلكترونيات والأجهزة الكهربائية

المسامير الطرفية، والبطانات النحاسية، والفواصل المصنوعة من الألومنيوم، وأغلفة المستشعرات، والأكمام الدقيقة - تتوافق دقة ±0.01 مم وتشطيب السطح Ra 1.6 مع التفاوتات الصارمة المطلوبة في تصنيع التجميعات الفرعية للإلكترونيات.

قطع غيار المعدات الطبية وطب الأسنان

الفراغات اللولبية العظمية، وسلائف زراعة التيتانيوم، وأجسام دعامات الأسنان - تدعم القاعدة الصلبة والمحامل المغزلية عالية الدقة عمل التسامح الدقيق الشائع في تصنيع الأجهزة الطبية.

المكونات الهوائية والهيدروليكية

مكبات الصمامات، والمكابس الأسطوانية، وحلمات التركيب - أجزاء نظام السوائل المصنوعة من الفولاذ المقاوم للصدأ والألومنيوم التي تتطلب تركيزًا ثابتًا للتجويف وجودة خيط عبر آلاف القطع المتماثلة.

مواد الشغل النموذجية

SZGH-25 مقابل المخرطة ذات السرير المسطح مقابل SZGH-36J

الشهادات وضمان الجودة

• شهادة CE — يتوافق SZGH-25 مع توجيه الآلات الأوروبي 2006/42/EC وتوجيه الجهد المنخفض 2014/35/EU، والذي تم التحقق منه بواسطة UDEM (هيئة إخطار تابعة للاتحاد الأوروبي تابعة لجهة خارجية).

• ISO 9001 — نظام إدارة الإنتاج والجودة الخاص بشركة SZGHTECH حاصل على شهادة ISO 9001.

• المؤسسة الوطنية للتكنولوجيا الفائقة - معتمدة من وزارة العلوم والتكنولوجيا الصينية منذ عام 2018.

• أكثر من 100 براءة اختراع - بما في ذلك طريقة صب القاعدة المضادة للتشوه (نموذج المنفعة) وتسجيلات حقوق النشر لبرنامج نظام التحكم SZGH CNC.

الأسئلة المتداولة

ما هو الحد الأقصى لقطر الشريط الذي يمكن لـ SZGH-25 معالجته؟

يبلغ الحد الأقصى القياسي لقطر تجويف القضيب 25 مم ، والحد الأقصى الميكانيكي 26 مم. بالنسبة للفراغات من نوع القرص التي يتم تحميلها يدويًا أو عبر الروبوت، تدعم الماكينة ما يصل إلى Ø200 مم قياسي (قطر 300 مم كحد أقصى) مع ظرف هيدروليكي مناسب.

هل يدعم SZGH-25 التكامل التلقائي لوحدة تغذية الشريط؟

نعم. تم تصميم SZGH-25 مع تكامل وحدة التغذية الشريطية التلقائية كخيار متوافق مع المعايير. يمكن توصيل مغذيات القضبان لأقطار المخزون من 8 مم إلى 26 مم. يمكن لمهندسي التطبيقات في SZGHTECH تقديم المشورة بشأن نماذج وحدة تغذية القضبان المتوافقة بناءً على أبعاد مخزون القضبان والمواد الخاصة بك.

ما هو سعر مخرطة CNC SZGH-25؟

يعتمد السعر على التكوين (ترقية المغزل القياسي مقابل ترقية المغزل المؤازر، مع أو بدون وحدة تغذية الشريط والتعبئة ومنفذ الوجهة). اتصل بـ SZGHTECH على export02@szghtech.com أو عبر WhatsApp (+86 18925223781 ) للحصول على عرض أسعار FOB Shenzhen. المهلة النموذجية هي 20-35 يوم عمل من تأكيد الطلب.

هل نظام التحكم SZGH متوافق مع برامج Fanuc G-code؟

يستخدم نظام التحكم SZGH رمز ISO G القياسي (G00، G01، G02، G03، G71، G76، وما إلى ذلك) والذي يتوافق إلى حد كبير مع اتفاقيات البرمجة بأسلوب Fanuc 0i. معظم البرامج المكتوبة للمخارط التي يتم التحكم فيها بواسطة Fanuc يمكن تشغيلها على نظام SZGH مع تعديلات طفيفة. توفر SZGHTECH دليل برمجة ثنائي اللغة (الإنجليزية/الصينية) والدعم الفني عن بعد.

هل يستطيع SZGH-25 قطع الفولاذ المقاوم للصدأ 304 و316؟

نعم. تم تصنيف SZGH-25 لقطع الفولاذ المقاوم للصدأ بعمق قطع أحادي الجانب يصل إلى 2 مم (بحد أقصى 2.5 مم). بالنسبة للفولاذ المقاوم للصدأ، توصي SZGHTECH باستخدام إدخالات الكربيد ذات هندسة مشط إيجابية، وسائل القطع المناسب، وسرعات المغزل في نطاق 800-1500 دورة في الدقيقة للحصول على أفضل عمر للأداة وجودة السطح. تمتص قاعدة الخدمة الشاقة الحاصلة على براءة اختراع بشكل فعال قوى القطع العالية المتولدة أثناء تدوير الفولاذ المقاوم للصدأ.

ما هو الفرق بين السرير المائل ومخرطة CNC ذات السرير المسطح؟

تقوم مخرطة CNC ذات السرير المائل بوضع البرج والانزلاق العرضي على سرير مائل (30 درجة على SZGH-25). توفر هذه الهندسة ثلاث مزايا مقارنة بالمخرطة ذات القاعدة المسطحة: (1) تسقط الرقائق بعيدًا عن منطقة القطع بفعل الجاذبية، مما يمنع تلف قضبان التوجيه؛ (2) الصلابة الهيكلية أعلى لأن مسار القوة من طرف الأداة إلى السرير يكون أكثر مباشرة؛ (3) يمكن للمشغل مراقبة منطقة القطع من وضعية الوقوف الطبيعية. تعتبر المخارط المسطحة عمومًا أقل تكلفة في التصنيع ولكنها تتراكم الرقائق على السرير، مما يزيد من التآكل ويتطلب تنظيفًا متكررًا.

ما هو الضمان وخدمة ما بعد البيع التي تقدمها SZGHTECH؟

توفر SZGHTECH ضمانًا لمدة 12 شهرًا على جميع المكونات الميكانيكية والكهربائية (باستثناء المواد الاستهلاكية مثل إدخالات القطع والزيت الهيدروليكي والأختام). خلال فترة الضمان، تقوم شركة SZGHTECH بشحن قطع الغيار مجانًا. يتوفر الدعم الفني عن بعد (تشخيص مكالمات الفيديو) على مدار الساعة طوال أيام الأسبوع عبر تطبيق WhatsApp. بالنسبة للعملاء في البلدان التي لديها شبكات وكلاء SZGH راسخة (الولايات المتحدة الأمريكية وتركيا ورومانيا وروسيا ومصر وتايلاند والمكسيك)، تتوفر الخدمة الشخصية المحلية من خلال الوكلاء الإقليميين.

ما هي المهلة الزمنية والشحن لـ SZGH-25؟

مهلة الإنتاج القياسية هي 20-35 يوم عمل بعد استلام الودائع. يتم تعبئة الآلة في صندوق تصدير خشبي مع معالجة مضادة للصدأ وطبقة حاجزة للرطوبة. تشمل خيارات الشحن FCL (حاوية 20 قدمًا تناسب 3-4 وحدات) أو LCL لطلبات الوحدة الفردية. يتولى فريق التصدير التابع لشركة SZGHTECH التعامل مع الوثائق الجمركية (الفاتورة التجارية، وقائمة التعبئة، وشهادة المنشأ، وإعلان المطابقة CE) ويمكنه تنسيق الشحن البحري إلى أي ميناء رئيسي في جميع أنحاء العالم.

كم عدد الآلات التي يمكن لمشغل واحد إدارتها في وقت واحد؟

من خلال التكامل التلقائي لوحدة التغذية الشريطية ودورة التحكم SZGH المبرمجة مسبقًا، يمكن لمشغل واحد مدرب أن يشرف عادةً على 3-5 آلات SZGH-25 تعمل بشكل متزامن. يختلف وقت الدورة لكل جزء حسب تعقيد قطعة العمل، ولكن بالنسبة لإنتاج العمود القياسي والجلبة، تكون أوقات الدورة من 15 إلى 60 ثانية لكل جزء شائعة. يمكن لشركة SZGHTECH توفير تحليل زمن دورة العينة لقطعة العمل المحددة الخاصة بك عند الطلب.

أسواق التصدير ومراجع العملاء

يتم حاليًا تشغيل SZGH-25 ومجموعة مخارط CNC الصغيرة SZGH الأوسع في منشآت التصنيع في:

جنوب شرق آسيا : فيتنام (مصانع موصلات الإلكترونيات)، تايلاند (موردي السيارات من المستوى الثاني)، الهند (ورش الهندسة الدقيقة)

أوروبا الشرقية : رومانيا (الشركات الصغيرة والمتوسطة العاملة في مجال تشغيل المعادن)، تركيا (مصنعي التركيبات النحاسية)

الشرق الأوسط وأفريقيا : مصر (محلات المكونات الهيدروليكية)، المغرب (مكونات الآلات الزراعية)، المملكة العربية السعودية (معدات حقول النفط)

الأمريكتان : المكسيك (سلسلة توريد السيارات)، الولايات المتحدة الأمريكية (يتم التوزيع عبر وكلاء SZGH المحليين)

طلب عرض أسعار أو تنزيل الكتالوج

هل أنت مستعد لاستبدال المخرطة الهيدروليكية القديمة لديك أو ترقية خط إنتاج الدفعات الخاص بك؟

يقوم فريق التصدير الخاص بـ SZGHTECH بالرد على جميع الاستفسارات خلال يوم عمل واحد.

• بريد إلكتروني : export02@szghtech.com

• واتساب/وي تشات : +86 18925223781

• طلب عرض أسعار رسمي

• تنزيل كتالوج الآلة الكامل (PDF)
