مخرطة CNC ذات السرير المائل SZGH-36J | سعة البار 35 ملم | ± 0.01 مم الدقة

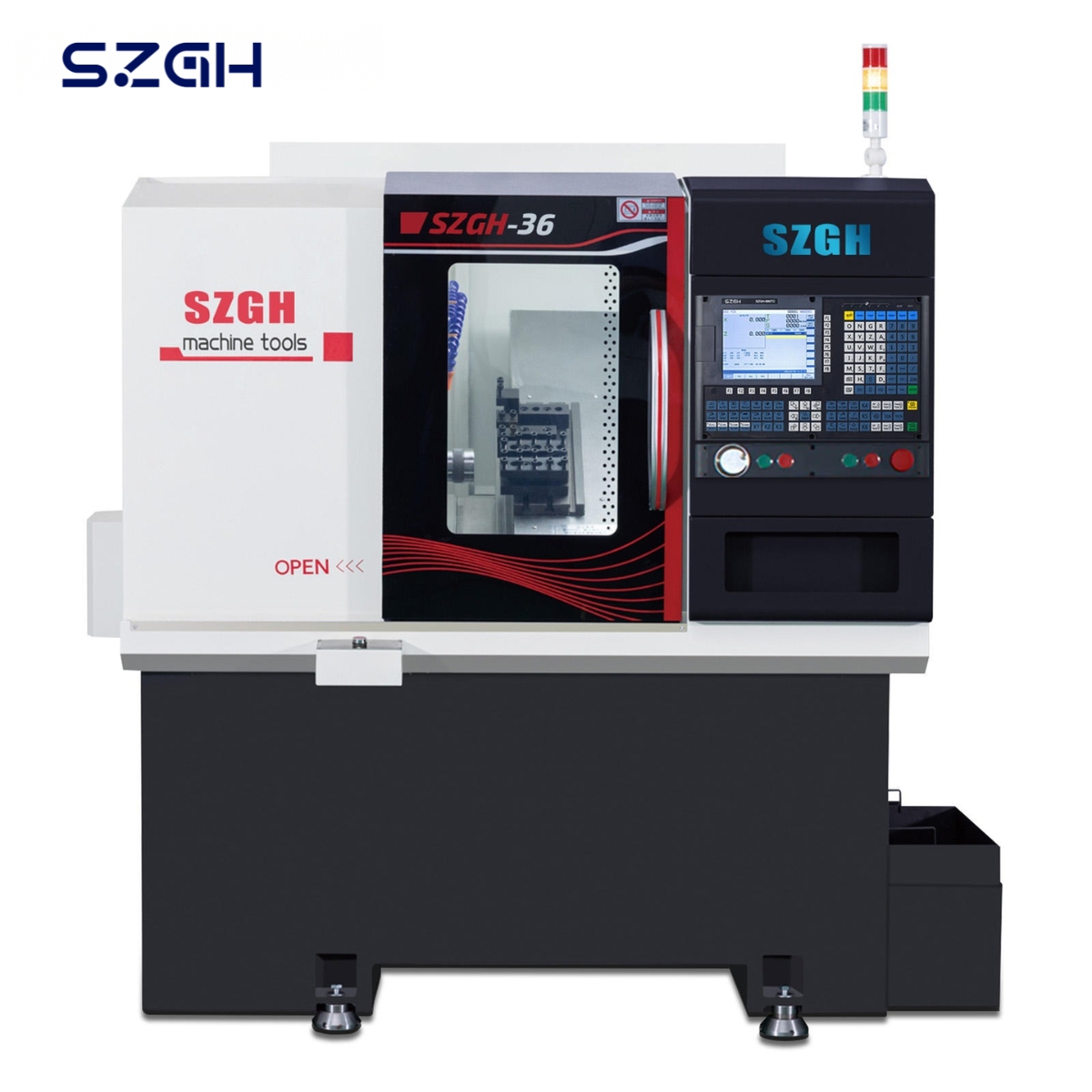

ما هي مخرطة CNC SZGH-36J؟

SZGH-36J عبارة عن مخرطة CNC ذات سرير مائل ذات محورين تم تصنيعها بواسطة شركة Shenzhen Guanhong Technology Co., Ltd. (SZGHTECH). إنها تتعامل مع مخزون القضبان الذي يصل قطره إلى 35 مم والفراغات من نوع القرص حتى Ø250 مم، مما يحقق دقة تصنيع تبلغ ± 0.01 مم وخشونة سطح تبلغ Ra 1.6μm. مع وزن الماكينة الإجمالي الذي يبلغ 1800 كجم - أثقل بنسبة 29% من SZGH-25 - فقد تم تصميمها لإزالة المواد بشكل أكثر عدوانية وعمليات إنتاج أطول دون انقطاع. يتم استخدامه على نطاق واسع كبديل مباشر لمخارط CNC ذات القضبان الصلبة والمخارط الكبيرة ذات السلسلة 46 التي تعمل بأجزاء صغيرة، مما يحسن بشكل كبير من كفاءة الإنتاج ويقلل من تكلفة العمالة لكل وحدة.

المواصفات الفنية

قدرة التصنيع

محور السفر والأعلاف

مغزل

أبعاد الماكينة ووزنها

مواصفات المكونات

جميع المعلمات المذكورة هي للرجوع إليها. يجب أن يسود التكوين الموجود في أمر الشراء النهائي والقبول المادي.

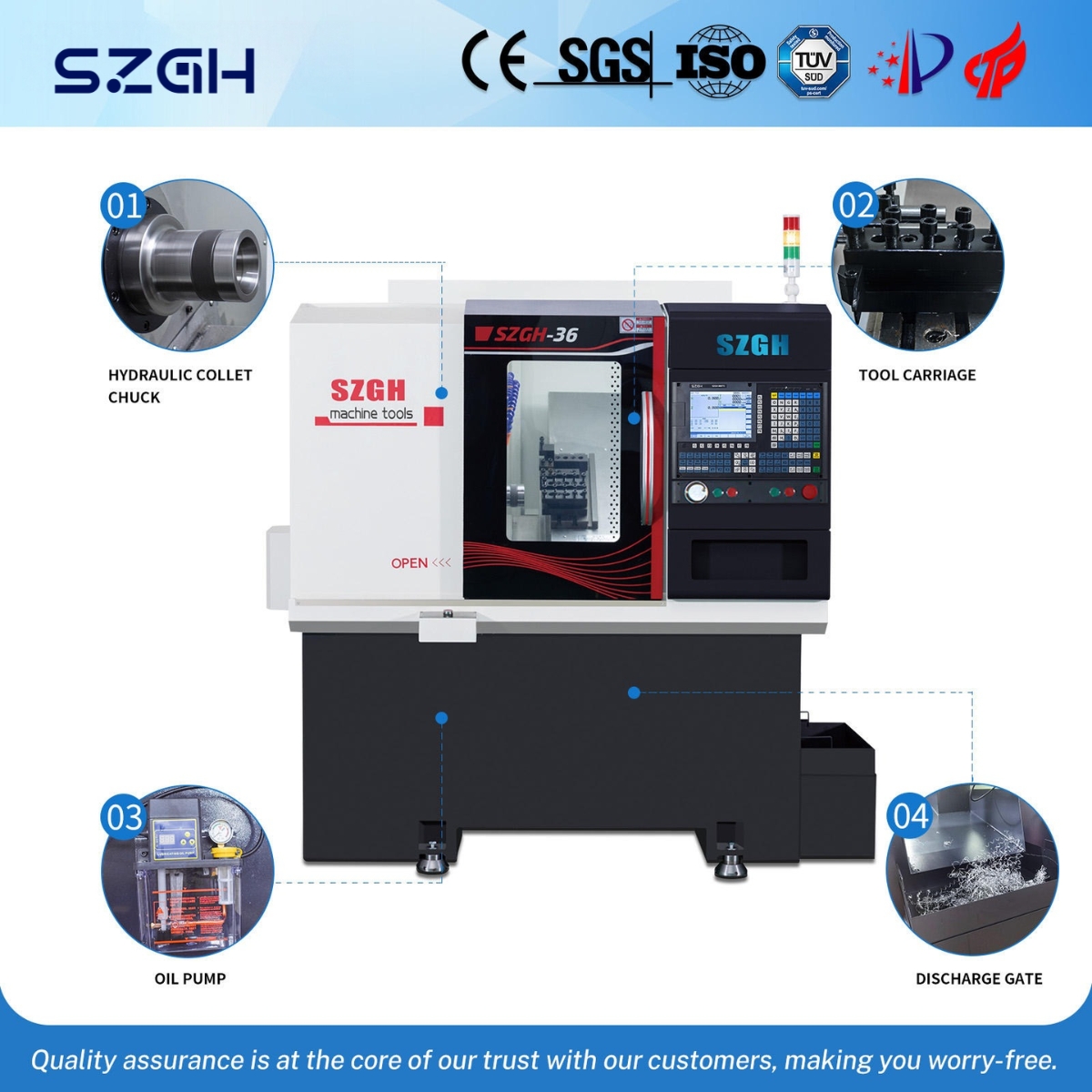

الميزات والمزايا الرئيسية

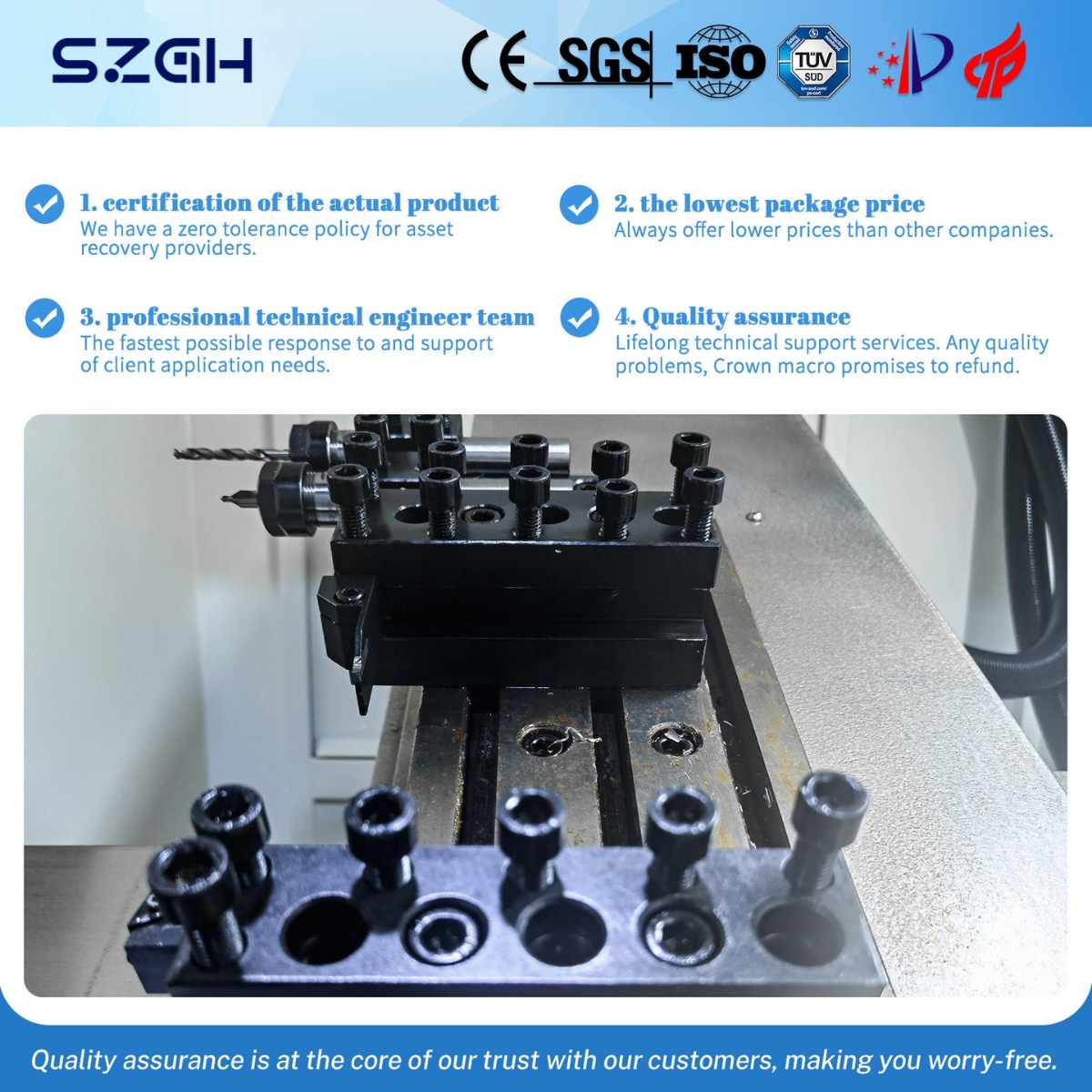

طبقة مائلة بزاوية 30 درجة — الصلابة حيث تكون قوة القطع

في SZGH-36J، تضع هندسة القاعدة المائلة بزاوية 30 درجة البرج والشريحة العرضية في محاذاة هيكلية مباشرة مع قاعدة الماكينة على طول ناقل قوة القطع الأساسي. وهذا يعني أن الاهتزاز الناتج أثناء تحويل مخزون القضبان الثقيلة ينتقل عبر أقصر مسار ممكن إلى الكتلة الأساسية - 1800 كجم من الحديد الزهر الذي يمتصه ويخففه بدلاً من السماح له بالتردد مرة أخرى في قطعة العمل. النتيجة: تشطيب سطحي متسق ودقة الأبعاد حتى في نهاية دورة إنتاج متواصلة مدتها 4 ساعات، وليس فقط في البداية.

من الناحية العملية، يشير العملاء الذين يستبدلون المخارط الأفقية ذات القضبان الصلبة بالمخارط الأفقية SZGH-36J باستمرار إلى أن انتشار الأبعاد عبر مجموعة مكونة من 500 قطعة يتضاءل من ±0.05 مم على أجهزتهم القديمة إلى حدود ±0.01 مم على SZGH-36J - دون أي تعديلات في منتصف التشغيل.

قاعدة مقاومة للتشوه حاصلة على براءة اختراع بوزن 1800 كجم

قاعدة الماكينة SZGH-36J مصبوبة من الحديد الزهر عالي الجودة باستخدام عملية الصب المقاومة للتشوه الحاصلة على براءة اختراع SZGHTECH. يخدم الوزن الإجمالي البالغ 1800 كجم غرضين هندسيين: أولاً، يوفر كتلة القصور الذاتي اللازمة لقمع الثرثرة عند إجراء قطع أحادية الجانب مقاس 2-3 مم من الفولاذ المقاوم للصدأ؛ ثانيًا، فهو يقاوم التشوه الحراري أثناء فترات الإنتاج الطويلة، مما يحافظ على هندسة المحور عندما تصل الماكينة إلى درجة حرارة التشغيل المستقرة. تعد هذه إحدى المواصفات المهمة ولكن غالبًا ما يتم التغاضي عنها - فقد تصل الآلات الأخف وزنًا إلى درجة التحمل في بداية نوبة العمل ولكنها تنحرف أثناء عملية الإحماء.

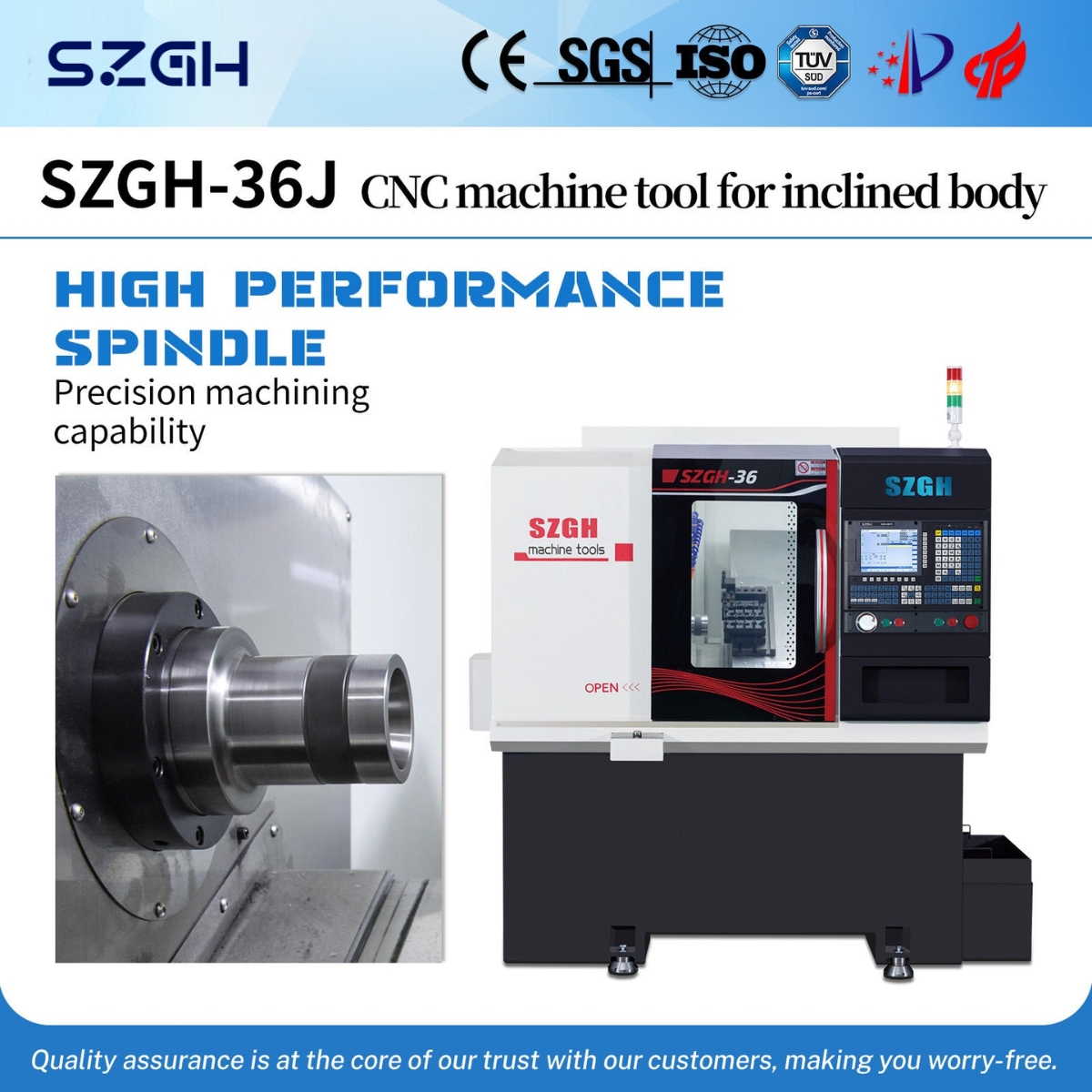

محامل الاتصال الزاوي عالية السرعة ذات المحورين هاربين

يتم دعم المغزل SZGH-36J بواسطة محامل دمج زاوي عالية السرعة ذات محورين Harbin - وهي ترقية ملحوظة على المحامل المحلية العامة المستخدمة في المنافسين الذين يركزون على التكلفة. تم تصميم محامل التلامس الزاوي Harbin من أجل قدرة تحميل شعاعية ومحورية عالية بسرعات مغزل مرتفعة، وجميع مجموعات المغزل في وحدات SZGH-36J متوازنة ديناميكيًا في المصنع قبل الشحن. النتيجة العملية: انخفاض معدل استهلاك عمود الدوران، وعمر خدمة أطول للمحمل بين عمليات الاستبدال، وتشطيب سطحي يحمل Ra 1.6 حتى عند تشغيل الفولاذ المقاوم للصدأ لفترات طويلة.

عمود دوران بقدرة 4 كيلو وات — تصعيد من SZGH-25

بالمقارنة مع المغزل 2.2 كيلو واط الموجود في SZGH-25، يوفر محرك SZGH-36J بقدرة 4 كيلو واط ضعف قوة القطع تقريبًا. وهذا مهم عند معالجة شريط من الفولاذ المقاوم للصدأ مقاس 30-35 مم مع قطع جانب واحد يبلغ 2-3 مم: سيتطلب SZGH-25 تقليل معدل التغذية للبقاء ضمن حدود المحرك، بينما يحافظ SZGH-36J على معدلات التغذية المبرمجة دون أي تنازلات. بالنسبة للمصانع التي تقوم بتشغيل دفعات مواد مختلطة - النحاس والألومنيوم بسرعة عالية، والفولاذ المقاوم للصدأ بسرعة معتدلة - يوفر عمود الدوران بقدرة 4 كيلو وات مساحة رأسية للتعامل مع جميع المواد على جهاز واحد دون تبديل المعدات.

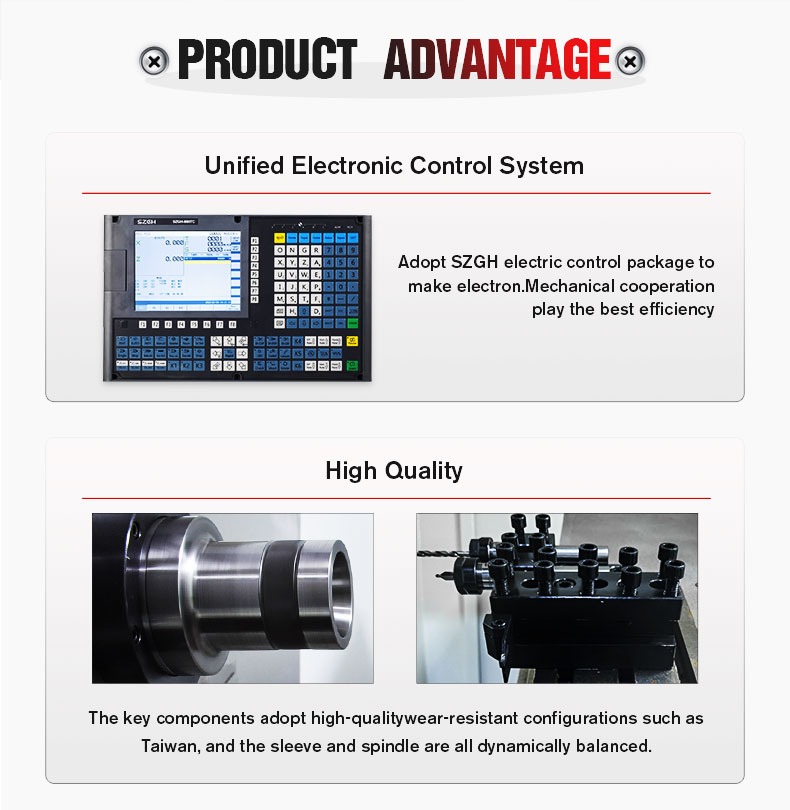

نظام التحكم CNC الداخلي SZGH

يعمل SZGH-36J على نظام التحكم SZGHTECH الذي تم تطويره ذاتيًا - وهو نفس النظام الأساسي المستخدم عبر مجموعة الأدوات الآلية SZGH بأكملها. فوائد للمشترين الدوليين:

• التوافق مع ISO G-code : يتم ترحيل البرامج المكتوبة لوحدات التحكم ذات النمط Fanuc 0i بأقل قدر من التحرير. الدورات القياسية (التخشين G71، والخيوط G76، والتشطيب G70) مدعومة بالكامل.

• دعم أحادي المصدر : يتم التعامل مع المشكلات الميكانيكية للماكينة ومشكلات برامج التحكم بواسطة نفس الفريق الهندسي في Shenzhen - ولا يوجد بائع وحدة تحكم تابع لجهة خارجية في سلسلة الدعم.

• واجهة اللغة الإنجليزية : تدعم وحدة التحكم SZGH العرض باللغة الإنجليزية، مما يقلل من منحنى التعلم للمشغلين في المصانع غير الناطقة باللغة الصينية.

• التشخيص عن بعد : يمكن لمهندسي الدعم في SZGHTECH الاتصال عبر VPN لتشخيص وحدة التحكم في الوقت الفعلي، مما يقلل وقت حل وقت التوقف عن العمل بشكل كبير مقارنة بانتظار فني محلي.

الاستبدال المباشر للمخارط ذات القضبان الصلبة ومخارط السلسلة 46

تم تصميم SZGH-36J خصيصًا ليتم إدخاله في خطوط الإنتاج التي تشغل حاليًا مخارط CNC ذات قضبان صلبة قديمة أو مخارط كبيرة الحجم من سلسلة 46 يتم استخدامها فقط للأجزاء الصغيرة (حيث يتم إهدار قدرتها الكبيرة على التأرجح). تتناسب المساحة — 1,750 × 1,400 مم — مع المساحة الأرضية لمعظم تركيبات المخارط الصلبة القياسية، كما أن توافق رمز G لوحدة التحكم SZGH يعني أن برامج NC الحالية لا تتطلب سوى تعديلات بسيطة لتشغيلها. أبلغ العملاء في رومانيا وتركيا عن أوقات تغيير تتراوح بين 3 إلى 5 أيام من تسليم الماكينة إلى إنتاج الإنتاج الكامل.

التطبيقات والصناعات

يقوم SZGH-36J بمعالجة مخزون قضبان النحاس والحديد والألومنيوم والفولاذ المقاوم للصدأ (304/316) بقطر 35 مم، وفراغات القرص المفتوحة المطروقة بقطر 50 مم. مع الظرف الهيدروليكي، فإنه يتعامل أيضًا مع إنتاج قطعة واحدة للأجزاء بقطر 250 مم.

مكونات السيارات والدراجات النارية

الأعمدة، وقضبان التوصيل، وسيقان الصمامات، ومسامير محور العجلة، ومكونات الفرامل، وأجزاء عمود التوجيه - عمود دوران SZGH-36J بقدرة 4 كيلو وات وعمق قطع من الفولاذ المقاوم للصدأ يبلغ 3 مم، يجعله مناسبًا تمامًا لعمليات الخراطة متوسطة التحمل الشائعة في سلاسل التوريد من المستوى 2 والمستوى 3 للسيارات.

التجهيزات الهيدروليكية والهوائية

مكبات الصمامات، وأغطية نهاية الأسطوانة، وحلمات التركيب، وأجسام الاتحاد - تغطي سعة القضيب مقاس 35 مم النطاق الكامل لمخزون التركيبات الهيدروليكية القياسي من الفولاذ المقاوم للصدأ والنحاس.

السحابات والأجهزة الخيوط

البراغي، والمسامير، والمدخلات الملولبة، وصواميل القفل - تستفيد عمليات اللولبة ذات الحجم الكبير من القاعدة الصلبة لـ SZGH-36J وتركيز المغزل المتسق، مما يؤثر بشكل مباشر على جودة شكل الخيط عبر الدفعات الكبيرة.

الالكترونيات والمكونات الكهربائية

المسامير الطرفية، والبطانات النحاسية، والمشتتات الحرارية المصنوعة من الألومنيوم، وأغطية الموصلات - حيث يقتصر SZGH-25 على Ø25 مم، يفتح SZGH-36J مستوى الحجم التالي من مكونات الأجهزة الإلكترونية.

ورش الهندسة الدقيقة والآلات المخصصة

ورشة عمل صغيرة الحجم حيث يجب أن تتعامل آلة واحدة مع مواد وأبعاد متنوعة لقطع العمل. إن سعة الشريط 35 مم، وطول قطعة العمل 210 مم، ودعم برمجة المحادثة لوحدة التحكم SZGH تجعل من SZGH-36J مركزًا متعدد الاستخدامات للأغراض العامة للعمل المخصص.

مواد الشغل النموذجية

SZGH-36J مقابل SZGH-25 مقابل مخرطة CNC ذات السرير المسطح

الشهادات وضمان الجودة

• شهادة CE - متوافقة مع توجيهات الآلات الأوروبية 2006/42/EC وتوجيه الجهد المنخفض 2014/35/EU.

• ISO 9001 - شهادة نظام إدارة الإنتاج والجودة SZGHTECH.

• المؤسسة الوطنية للتكنولوجيا الفائقة - معتمدة من وزارة العلوم والتكنولوجيا الصينية منذ عام 2018.

• أكثر من 100 براءة اختراع - بما في ذلك قاعدة الصب المضادة للتشوه (نموذج المنفعة) وحقوق الطبع والنشر لبرنامج نظام التحكم SZGH CNC.

الأسئلة المتداولة

ما هو الحد الأقصى لقطر الشريط الذي يمكن لـ SZGH-36J معالجته؟

يتعامل SZGH-36J مع مخزون يصل قطره إلى 35 مم . بالنسبة للفراغات المطروقة من نوع القرص التي تتم تغذيتها تلقائيًا، فإنها تدعم ما يصل إلى Ø50 مم؛ مع ظرف هيدروليكي مثبت، يمكنه التعامل مع أجزاء من قطعة واحدة يصل قطرها إلى 250 مم (الحد الأقصى 300 مم).

ما الفرق بين SZGH-36J وSZGH-25؟

يتعامل SZGH-36J مع قطر قضيب أكبر (35 مم مقابل 25 مم)، ويزن 400 كجم أكثر (1800 كجم مقابل 1400 كجم)، ويستخدم عمود دوران أكثر قوة 4 كيلو وات (مقابل 2.2 كيلو وات)، ومزود بمحامل تلامس زاوي عالية السرعة من Harbin - محمل بمواصفات أعلى من محامل التلامس الزاوي القياسية في SZGH-25. وهو يدعم ظرفًا هيدروليكيًا أكبر مقاس 6 بوصات (مقابل 5 بوصات في SZGH-25) وسعة عمل أطول تبلغ 210 مم (مقابل 150 مم). اختر SZGH-36J عندما يصل حجم شريطك إلى 26-35 مم أو عندما تحتاج إلى كتلة الماكينة الأثقل لقمع الثرثرة بشكل أفضل أثناء عمليات القطع القوية.

هل يمكن لـ SZGH-36J أن تحل محل مخرطة CNC كبيرة من سلسلة 46؟

نعم — هذه إحدى حالات الاستخدام الأساسية لـ SZGH-36J. تقوم العديد من المصانع بتشغيل مخارط من سلسلة 46 (بقطر 450 مم+ قدرة تأرجح) فقط للأجزاء الصغيرة التي يبلغ قطرها 35 مم، وهو ما يعد استخدامًا غير فعال لآلة كبيرة ومكلفة. يوفر SZGH-36J دقة مكافئة أو فائقة لهذه الأجزاء الصغيرة بتكلفة أقل بكثير للآلة، ومساحة أصغر، واستهلاك أقل للطاقة. يمكن ترحيل برامج G-code الموجودة لجهاز السلسلة 46 إلى وحدة التحكم SZGH مع تعديلات طفيفة على التنسيق.

ما هي وحدة التحكم CNC التي يستخدمها SZGH-36J؟ هل هو متوافق مع برامج Fanuc ؟

نظام CNC القياسي هو وحدة تحكم SZGH ذاتية التطوير من SZGHTECH . وهو يدعم رمز ISO G القياسي، بما في ذلك جميع دورات الخراطة الرئيسية (دورات الخيوط G71، G72، G73، G76، والتشطيب G70). البرامج المكتوبة لوحدات التحكم Fanuc 0i-T متوافقة إلى حد كبير ولا تتطلب عادةً سوى تعديلات بسيطة على التنسيق. توفر SZGHTECH دليل برمجة ثنائي اللغة باللغة الإنجليزية/الصينية ودعمًا هندسيًا عن بعد لترحيل البرنامج.

ما هو الحد الأقصى لعمق القطع للفولاذ المقاوم للصدأ في SZGH-36J؟

يبلغ الحد الأقصى القياسي لعمق القطع أحادي الجانب في الفولاذ المقاوم للصدأ 2 مم ، والحد الأقصى الميكانيكي 3 مم . للحصول على عمر مثالي للأداة عند قطع الفولاذ المقاوم للصدأ 304/316، توصي SZGHTECH بإدخالات كربيد ذات هندسة مشط إيجابية، وسرعات قطع تتراوح بين 80-120 م/دقيقة، وغمر مستمر لسائل التبريد.

هل يدعم SZGH-36J تكامل وحدة التغذية الشريطية؟

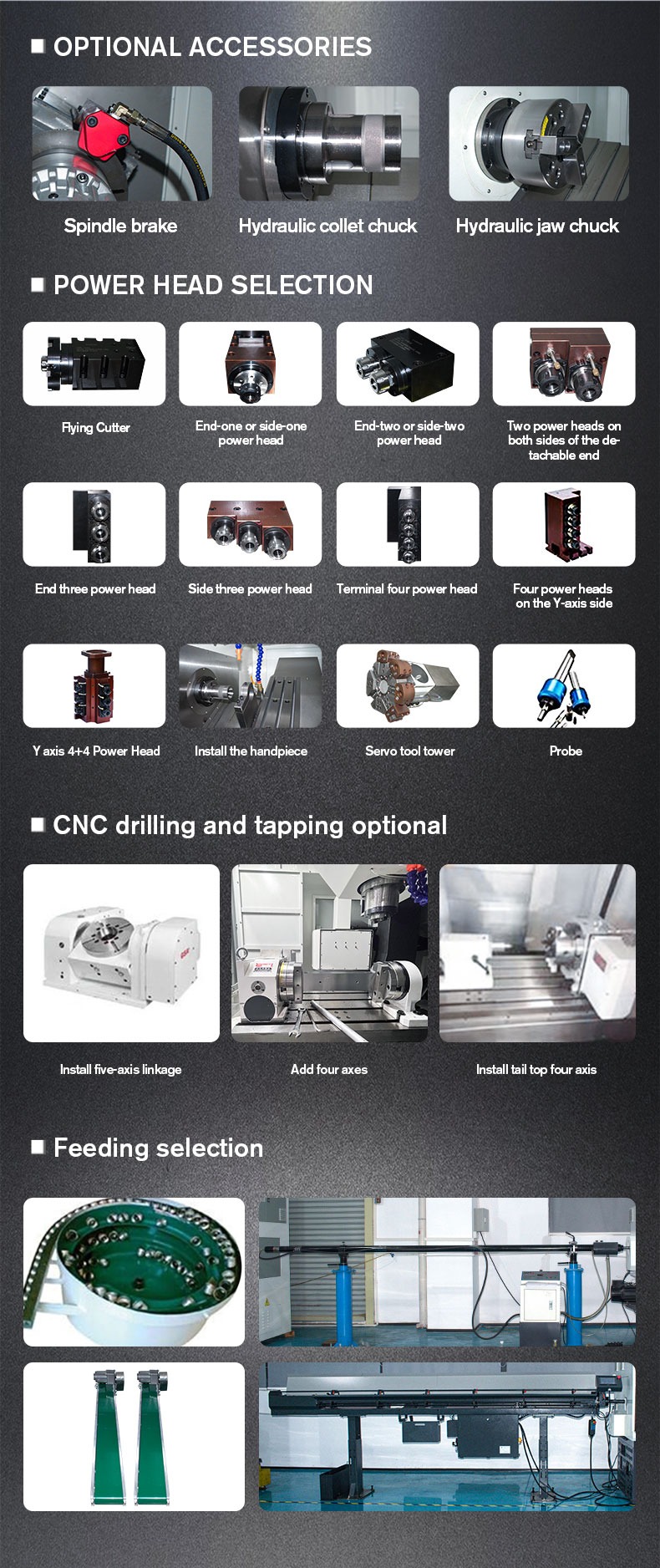

نعم. يتوافق SZGH-36J مع وحدات التغذية الشريطية الأوتوماتيكية الخارجية لأقطار المخزون من 8 مم إلى 35 مم. يؤدي دمج وحدة التغذية الشريطية إلى تمكين الإنتاج المستمر غير المراقب، حيث يمكن لمشغل واحد الإشراف على أجهزة متعددة في وقت واحد - وهي حالة الاستخدام الأساسية لخفض تكلفة العمالة لهذه الآلة.

كيف يفيد وزن الماكينة التي يبلغ وزنها 1800 كجم الإنتاج؟

تخدم كتلة الماكينة الأثقل وظيفتين: تخميد الاهتزاز أثناء القطع (أقل ثرثرة، وتشطيب أفضل للسطح) والاستقرار الحراري أثناء فترات الإنتاج الطويلة. يمكن أن تنجرف الآلات الأخف وزنًا بشكل أبعادي أثناء تسخينها من درجة الحرارة المحيطة إلى درجة حرارة التشغيل الثابتة. تعمل قاعدة SZGH-36J التي يبلغ وزنها 1800 كجم كمخزن حراري، مما يحافظ على اتساق هندسة المحور عبر نوبة إنتاج كاملة دون إعادة قياس المشغل وتعديلات الإزاحة.

ما هو الضمان ودعم ما بعد البيع الذي توفره SZGHTECH؟

توفر SZGHTECH ضمانًا لمدة 12 شهرًا على جميع المكونات الميكانيكية والكهربائية، باستثناء المواد الاستهلاكية (إدراج القطع، والزيت الهيدروليكي، والأختام). يتم شحن قطع الغيار مجانًا خلال فترة الضمان. يتوفر الدعم عن بعد عبر مكالمة فيديو WhatsApp على مدار الساعة و5 أيام في الأسبوع. يمكن للعملاء في البلدان التي لديها شبكات وكلاء SZGH راسخة (الولايات المتحدة الأمريكية وتركيا ورومانيا وروسيا ومصر وتايلاند والمكسيك) الوصول إلى ممثلي الخدمة داخل الدولة.

ما هي المهلة الزمنية وترتيب الشحن؟

مهلة الإنتاج القياسية هي 20-35 يوم عمل من استلام الودائع. تستوعب الحاوية الواحدة التي يبلغ طولها 20 قدمًا عادةً 2-3 وحدات من طراز SZGH-36J. تشتمل عبوة التصدير على صندوق خشبي معالج ضد الصدأ وطبقة حاجزة للرطوبة. يقدم فريق التصدير في SZGHTECH جميع الوثائق: الفاتورة التجارية، وقائمة التعبئة، وشهادة المنشأ، وإعلان المطابقة CE، وتقرير الاختبار.

أسواق التصدير ومراجع العملاء

SZGH-36J قيد الاستخدام الإنتاجي النشط في المرافق الموجودة في:

أوروبا الشرقية : ورش تصنيع المعادن الرومانية (تحل محل مخارط السكك الحديدية الصلبة)، الشركات المصنعة للتجهيزات النحاسية التركية (خراطة القضبان النحاسية مقاس 35 مم)

جنوب شرق آسيا : مصانع المكونات الإلكترونية الفيتنامية، وموردو السيارات التايلانديون من المستوى الثاني، والشركات الهندية الصغيرة والمتوسطة العاملة في مجال الهندسة الدقيقة

الشرق الأوسط وأفريقيا : محلات التركيبات الهيدروليكية المصرية، الشركات المغربية المصنعة لمكونات المعدات الزراعية

الأمريكتان : سلسلة توريد السيارات المكسيكية، والموزعون الإقليميون في الولايات المتحدة
