آلة الطحن ذات المحور Y SZGH-46 | شريط 45 ملم | 4+4 رؤوس طاقة | الوجه النهائي + الوجه الجانبي في إعداد واحد

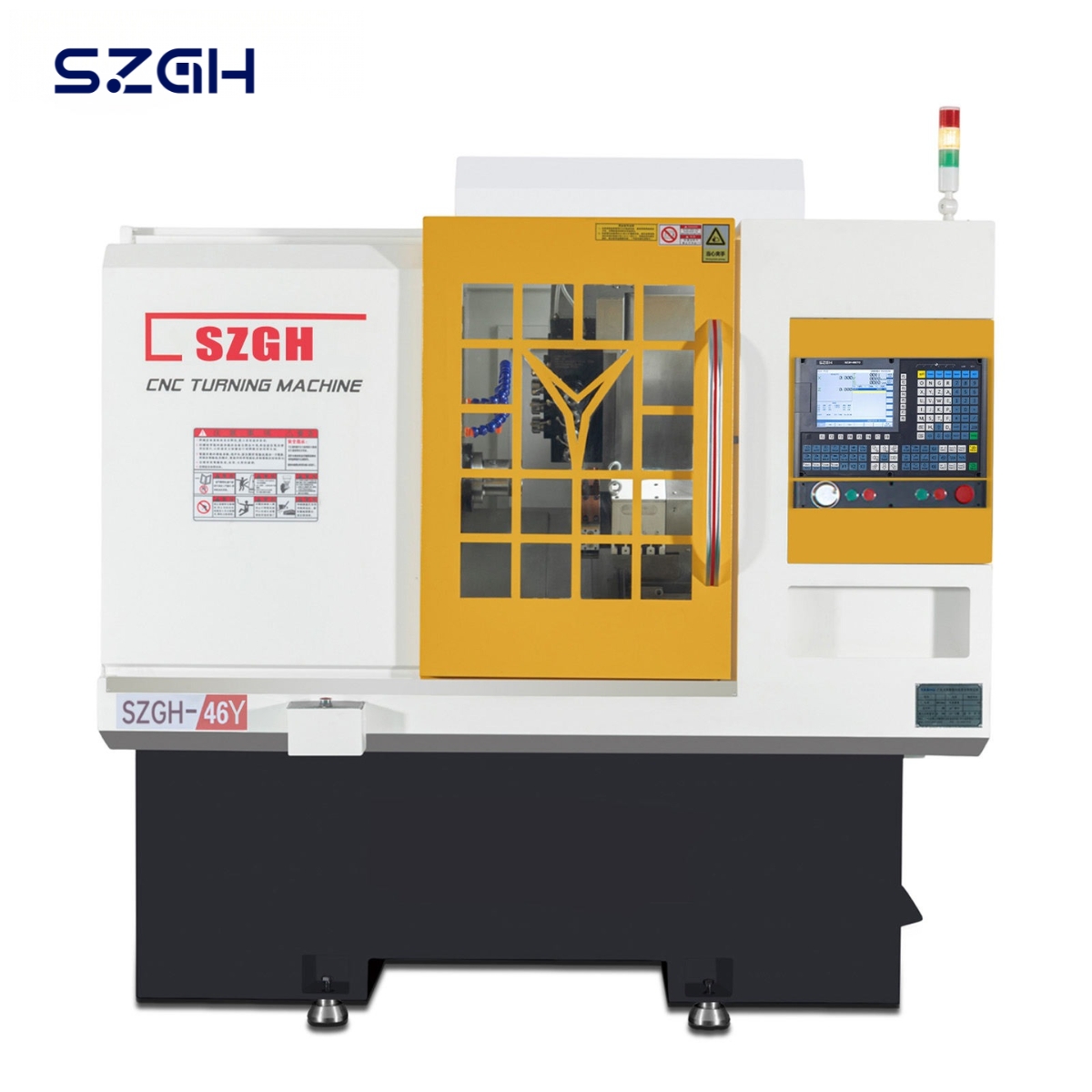

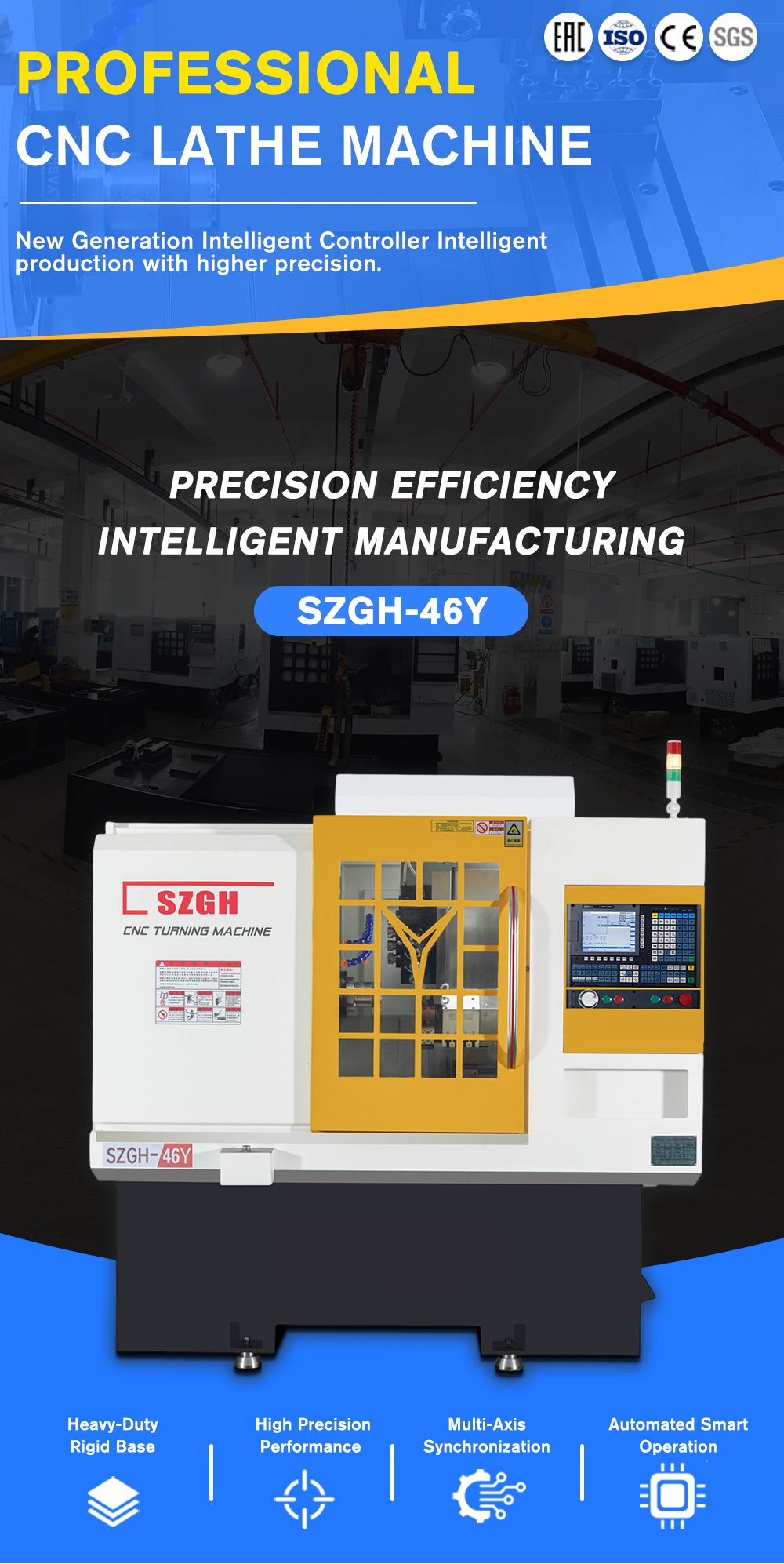

ما هي الآلة المركبة ذات المحور SZGH-46 Y؟

إن المحور SZGH-46 Y عبارة عن آلة CNC لمركب الطحن الدوراني مبنية على منصة المخرطة ذات الصلابة العالية SZGH-46. على أساس SZGH-46J، تم تركيب مجموعة المحور Y مع تكوين رأس طاقة 4+4 — 4 رؤوس طاقة لوجه نهائي و4 رؤوس طاقة لوجه جانبي — وبرج مؤازر ذو 8 محطات ، مما يحقق تكوينًا مدمجًا للأدوات من 8 مواضع لأدوات الخراطة بالإضافة إلى 4 مواضع تفريز/حفر لوجه نهائي و4 وجه جانبي. وهذا يمكّن الماكينة من إكمال الخراطة، والتسطيح، واللولبة، والحفر المتقاطع، والحفر المحوري، والنقر، والطحن الجانبي، والطحن النهائي على قطعة عمل واحدة في مشبك واحد، دون النقل إلى آلة ثانوية. إنها تتعامل مع مخزون القضبان الذي يصل قطره إلى 45 مم والأقراص الفارغة التي يصل قطرها إلى 100 مم، وهي مناسبة للأجزاء المعقدة في قطاعات السيارات والهيدروليك والفضاء والطبية حيث تعد دقة المعالجة متعددة الأوجه وكفاءة العمل أمرًا بالغ الأهمية.

المواصفات الفنية

قدرة التصنيع

المحور Y (الأدوات المباشرة)

محور السفر والأعلاف

مغزل

أبعاد الماكينة ووزنها

مواصفات المكونات

جميع المعلمات المذكورة هي للرجوع إليها. يجب أن يسود التكوين الموجود في أمر الشراء النهائي والقبول المادي.

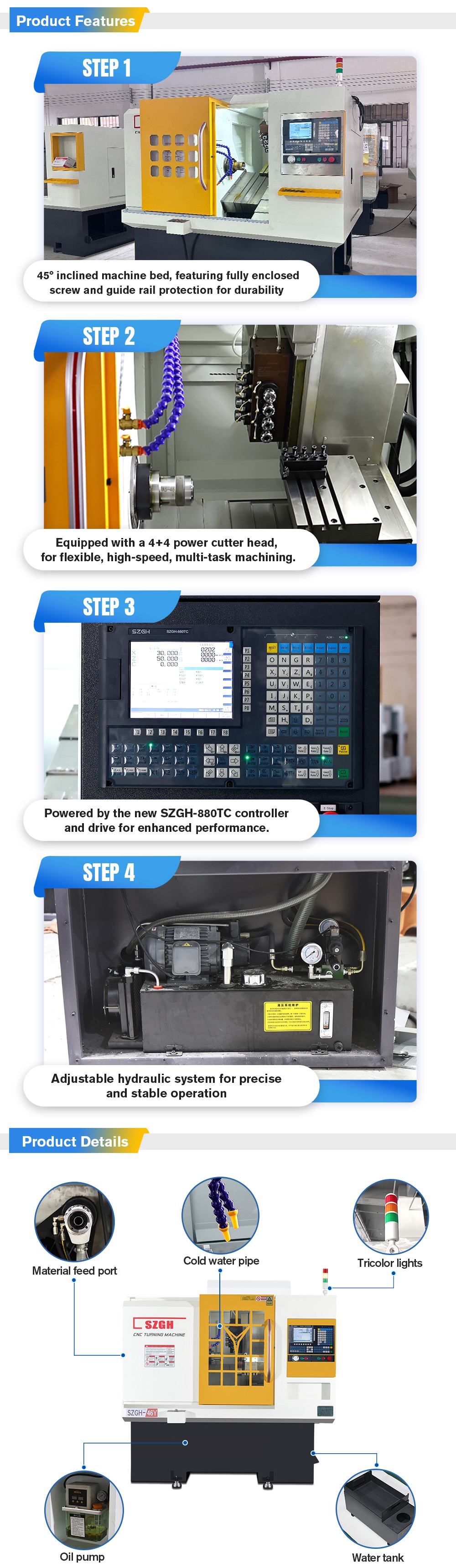

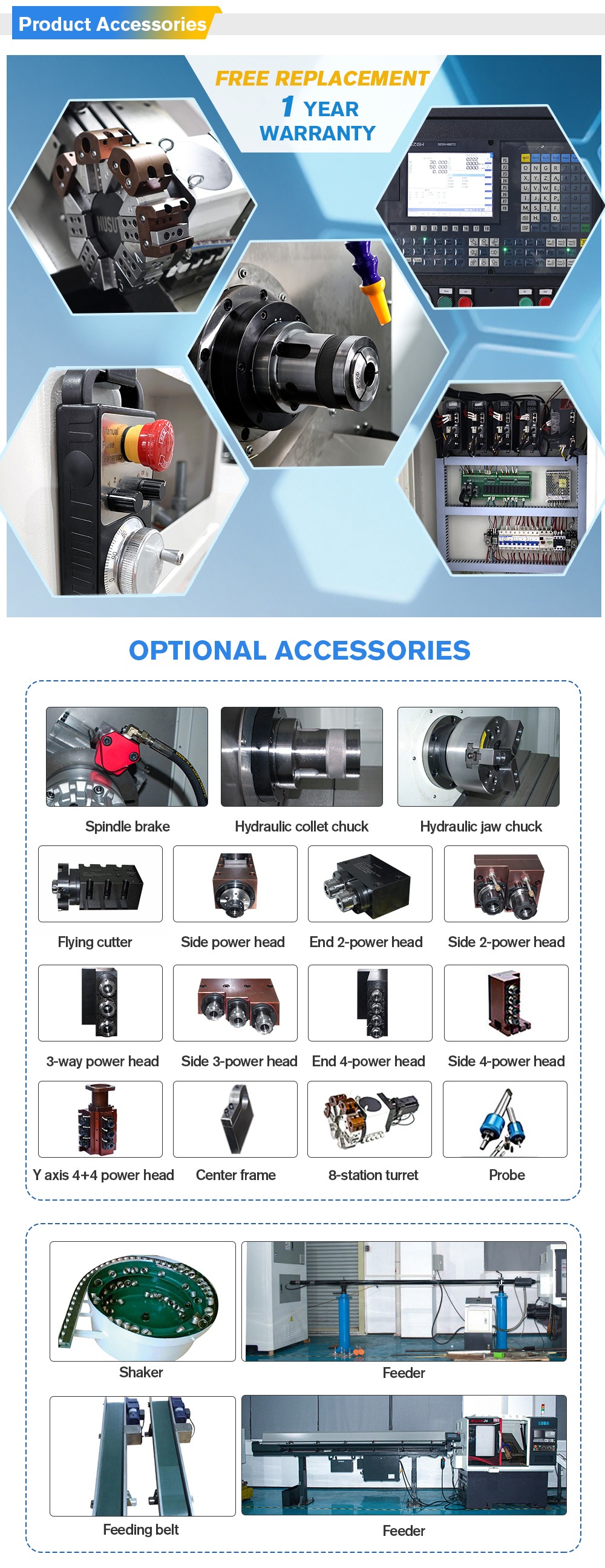

الميزات والمزايا الرئيسية

تكوين رأس الطاقة 4+4 — الوجه النهائي والوجه الجانبي في برنامج واحد

إن القدرة المحددة لمحور SZGH-46 Y على محور SZGH-36 Y هي تخطيط رأس الطاقة 4+4 : 4 رؤوس طاقة موضوعة للعمليات المحورية (الوجه النهائي) و4 رؤوس طاقة موضوعة للعمليات الشعاعية (الوجه الجانبي) - كل ذلك على نفس مجموعة المحور Y، ويمكن الوصول إليها جميعًا ضمن برنامج NC واحد دون إعادة التثبيت.

من الناحية العملية، هذا يعني أنه يمكن إكمال الجزء الذي يتطلب كل ما يلي في جهاز واحد وإعداد واحد:

• OD مخروطي، ونهايات مواجهة، وساق ملولبة (مغزل دوار)

• فتحة قفل مثقوبة بشكل متقاطع على الوجه الجانبي (رأس الطاقة الجانبي)

• ثقب محوري على الوجه النهائي (رأس الطاقة النهائي)

• فتحة نهائية مطحونة أو ميزة محرك سداسي (رأس الطاقة الطرفية)

• مطحون بشكل مسطح على الجانب OD (رأس الطاقة الجانبي)

يتعامل المحور SZGH-36 Y مع عمليات الوجه الجانبي فقط. يتعامل المحور SZGH-46 Y مع كليهما. بالنسبة للأجزاء التي تتطلب تصنيعًا آليًا على وجوه متعددة - محوريًا وقطريًا - فإن التكوين 4+4 هو الاختيار الصحيح، والبديل الوحيد هو مخرطة بالإضافة إلى مركز تصنيع بالإضافة إلى خطوة نقل مع خطأ إعادة التموضع الذي يستلزم ذلك.

برج مؤازر ذو 8 محطات — مجموعة كاملة من الأدوات للأجزاء المعقدة

تم تجهيز المحور SZGH-46 Y ببرج مؤازر ذو 8 محطات لمواضع أداة الدوران الأساسية. يوفر هذا 8 فتحات أدوات مستقلة لعمليات الخراطة والتواجه والحفر واللولبة والتثقيب التي تسبق عمليات الأدوات المباشرة أو تتداخل معها. يعني البرج المكون من 8 محطات أن برنامج الأجزاء المعقد يمكنه تحميل أدوات الخراطة للتخشين وشبه التشطيب والتشطيب والثقب الداخلي والحز واللولبة - كل ذلك بدون تغيير يدوي للأداة. يقوم البرج المؤازر بالمؤشر بشكل أسرع وأكثر تكرارًا من البرج الهيدروليكي، مما يساهم في تقليل أوقات الدورات وتحسين دقة تحديد المواقع في موضع مؤشر البرج.

حاملات الأدوات ER25 — سعة أداة أكبر من المحور 36 Y

تستخدم رؤوس الطاقة ذات المحور SZGH-46 Y حاملات الأدوات ER25 ، مقارنةً بـ ER16 على المحور SZGH-36 Y. يستوعب ER25 سيقان الأدوات التي يصل إلى 16 مم قطرها - والتي تغطي المطاحن النهائية القياسية، والمطاحن الصدفية، والمثاقب المستخدمة في قطع عمل مخزون القضبان مقاس 45 مم والتي قد تكون كبيرة جدًا بالنسبة لساق ER16 التي يبلغ الحد الأقصى لها 10 مم. الحد الأقصى لقطر الحفر الذي تدعمه رؤوس الطاقة هو Ø16 مم، وهو ما يتوافق مع نطاق الفتحة المتقاطعة والثقب النموذجي على الأجزاء التي تقع ضمن سعة القضيب 45 مم.

ER25 هو نظام كوليت موحد عالميًا مع توفر واسع النطاق للأدوات من جميع العلامات التجارية الكبرى لأدوات القطع في جميع أنحاء العالم.

حركة على المحور Y مقاس 220 مم — وصول أكبر لقطع العمل الأكبر حجمًا

يبلغ انتقال المحور Y على المحور SZGH-46 Y 220 مم - 80 مم أكثر من 140 مم على المحور SZGH-36 Y. يستوعب هذا السفر الإضافي أقطار قطع العمل الأكبر (حتى 45 مم، وقرص فارغ بقطر 100 مم) والإزاحة الشعاعية الأكبر المطلوبة للتفريز الجانبي والحفر المتقاطع على الأجزاء الأطول ذات القطر الأكبر. بالنسبة للميزات الموضوعة بعيدًا عن الخط المركزي لقطعة الشغل - المسطحات المطحونة عند نصف القطر الكامل لجزء 45 مم، على سبيل المثال - تضمن مسافة الحركة 220 مم إمكانية وصول رأس الطاقة إلى الميزة دون انتهاك حدود المحور.

أساس عالي الدقة: قاعدة 3000 كجم، ±0.0075 مم، عمود دوران برميل SZGH

يرث المحور SZGH-46 Y مواصفات الدقة الكاملة للآلة الأساسية SZGH-46J: دقة تصنيع ±0.0075 مم، وخشونة السطح Ra 1.0، وقاعدة مصبوبة مضادة للتشوه بوزن 3000 كجم، ومغزل أسطواني عالي الصلابة مصنوع يدويًا من SZGH، ومسامير كروية بقطر 32 مم، وقضبان توجيه خطية من الفئة H بقطر 30 مم. لا تؤدي إضافة مجموعة الأدوات الحية ذات المحور Y إلى المساس بدقة دوران الماكينة الأساسية - فعمود الدوران ومغزل الأدوات الحية مستقلان ميكانيكيًا، وتمتص القاعدة الصلبة الاهتزاز من كليهما أثناء التشغيل المتزامن أو المتسلسل.

وهذا أمر مهم لأن المخارط المركبة من بعض الشركات المصنعة تضحي بصلابة القاعدة لاستيعاب مجموعة الأدوات الحية. على المحور SZGH-46 Y، تعد الأدوات الحية إضافة هندسية لمنصة دقيقة مثبتة بالفعل، وليست إعادة تصميم.

آلة واحدة تحل محل اثنتين - تقليل العمالة ومساحة الأرضية على نطاق واسع

تتكون خلية الإنتاج للأجزاء المعقدة التي تتطلب الخراطة بالإضافة إلى الطحن متعدد الأوجه عادةً من: مخرطة CNC، ومركز تصنيع رأسي، ورف نقل المواد، ومشغلين (أو مشغل واحد يقسم الوقت بين كلا الجهازين). يقوم المحور SZGH-46 Y بدمج هذا في آلة واحدة ومشغل واحد - مع تكامل وحدة التغذية الشريطية التلقائية، يمكن لهذا المشغل الإشراف على وحدات محور SZGH-46 Y المتعددة في وقت واحد.

يعد توفير المساحة الأرضية أمرًا مهمًا أيضًا: حيث تحل المساحة التي تبلغ 2120 × 1620 مم لمحور SZGH-46 Y محل بصمتي الماكينة (عادةً ما يتراوح الطول المشترك بين 3500 و5000 مم) بالإضافة إلى مساحة النقل. بالنسبة للمصانع التي تدفع لكل متر مربع من أرضية الإنتاج، يعد هذا تخفيضًا قابلاً للقياس في التكلفة بشكل مستقل عن توفير العمالة.

التطبيقات والصناعات

يعتبر المحور SZGH-46 Y مناسبًا للأجزاء المعقدة التي تتطلب الخراطة بالإضافة إلى الطحن متعدد الأوجه والحفر على مخزون القضبان الذي يصل قطره إلى 45 مم أو القرص الفارغ الذي يصل إلى Ø100 مم - لا سيما حيث يجب تشكيل كل من ميزات الوجه النهائي والوجه الجانبي ضمن تفاوتات موضعية ضيقة بالنسبة إلى OD المحول.

أجسام الصمامات الهيدروليكية وكتل المتشعبة

أجسام صمامات الخرطوشة ذات منافذ دخول محورية (الوجه النهائي) ومنافذ مخرج نصف قطرية (الوجه الجانبي)، وكتل متشعبة تتطلب حفرًا ونقرًا متعدد الأوجه - وهو التطبيق المحدد للمخارط المركبة 4+4. تم الانتهاء من جسم الصمام الهيدروليكي الذي كان يتطلب في السابق مخرطة + مركز تصنيع مع نقل تركيبات على المحور SZGH-46 Y في إعداد واحد.

ناقل حركة السيارات ومكونات مجموعة القيادة

ناقلات تروس كوكبية ذات ممرات زيتية محورية ونصف قطرية، وأعمدة عنكبوتية تفاضلية مزودة بفتحات تشحيم مثقوبة بشكل متقاطع، وحلقات مستشعر ABS بفتحات مفهرسة - الأجزاء التي تتطلب ميزات المعالجة المحورية والشعاعية ضمن التفاوتات الزاوية والموضعية الضيقة.

السحابات الفضائية والمكونات الهيكلية

مثبتات فضائية من التيتانيوم والفولاذ المقاوم للصدأ مع ميزات محرك (سداسي الوجه النهائي أو مقبس Torx) وفتحات قفل متقاطعة (الوجه الجانبي)، وأقواس هيكلية مع ميزات تثبيت متعددة الأوجه - حيث يكون خطأ إعادة التموضع بين العمليات غير مقبول حسب المواصفات.

مكونات الأجهزة الطبية

تتطلب مفكات البراغي العظمية مقابس محرك طرفية وفتحات قفل جانبية، وأجسام تجريبية مزروعة بميزات متعددة الوجوه، ومقابض أدوات جراحية تتطلب تفاصيل آلية محورية وشعاعية.

تركيبات دقيقة معقدة

تركيبات هيدروليكية وهوائية مع أسنان مدخل نهاية الوجه وأسنان منافذ الوجه الجانبي، وأجسام الصمامات متعددة المنافذ، وأجسام الوصلات الدقيقة - أي تركيب يتطلب ميزات خيطية على أكثر من وجه واحد.

مواد الشغل النموذجية

SZGH-46 المحور Y مقابل المحور SZGH-36 Y مقابل المخرطة + مركز التصنيع

الشهادات وضمان الجودة

• شهادة CE - متوافقة مع توجيهات الآلات الأوروبية 2006/42/EC وتوجيه الجهد المنخفض 2014/35/EU.

• ISO 9001 - شهادة نظام إدارة الإنتاج والجودة SZGHTECH.

• المؤسسة الوطنية للتكنولوجيا الفائقة - معتمدة من وزارة العلوم والتكنولوجيا الصينية منذ عام 2018.

• أكثر من 100 براءة اختراع - بما في ذلك قاعدة الصب المضادة للتشوه، وتصميم عمود الدوران الأسطواني SZGH، وحقوق الطبع والنشر لبرنامج نظام SZGH CNC.

الأسئلة المتداولة

ما الفرق بين محور SZGH-46 Y ومحور SZGH-36 Y؟

يختلف محور SZGH-46 Y عن محور SZGH-36 Y في أربعة مجالات رئيسية: (1) سعة البار - 45 مم مقابل 35 مم؛ (2) تكوين رأس الطاقة - 4+4 (الوجه النهائي + الوجه الجانبي) مقابل الجانب 4 فقط، مما يعني أن المحور 46 Y يمكنه أيضًا تشكيل الميزات المحورية على الوجه النهائي؛ (3) حركة المحور Y - 220 مم مقابل 140 مم؛ (4) حجم حامل الأدوات - ER25 (ساق تصل إلى 16 مم) مقابل ER16 (ساق تصل إلى 10 مم)؛ و(5) الدقة الأساسية — ±0.0075 مم على المنصة 46 مقابل ±0.01 مم على المنصة 36. اختر المحور SZGH-46 Y عندما يتجاوز قطر أجزائك 35 مم أو عندما تتطلب المعالجة على كل من الوجه النهائي والوجه الجانبي.

ماذا يعني 'تكوين رأس الطاقة 4+4'؟

هذا يعني أن مجموعة المحور Y تحمل 4 رؤوس طاقة حية موضوعة محوريًا (للحفر والنقر والطحن على الوجه النهائي لقطعة الشغل) و4 رؤوس طاقة حية موضوعة بشكل قطري (للحفر المتقاطع والنقر والطحن الجانبي على الوجه الجانبي). يمكن الوصول إلى كلا المجموعتين من رؤوس الطاقة ضمن نفس برنامج NC ونفس المشبك. يتيح ذلك إجراء عمليات تصنيع كاملة متعددة الأوجه — عمليات الخراطة بالإضافة إلى الوجه النهائي والوجه الجانبي — دون إزالة الجزء من ظرف الظرف على الإطلاق.

هل يمكن لمحور SZGH-46 Y أن يقوم بتصنيع الوجه النهائي والوجه الجانبي للجزء في إعداد واحد؟

نعم - هذه هي القدرة المميزة للآلة والسبب الرئيسي لاختيارها على المحور SZGH-36 Y (الذي يتعامل مع الوجه الجانبي فقط). تقوم رؤوس الطاقة الأربعة ذات الوجه النهائي بالحفر والنقر والطحن بشكل محوري في نهاية قطعة العمل. تقوم رؤوس الطاقة الأربعة ذات الوجه الجانبي بالحفر والنقر والطحن بشكل قطري في جانب قطعة العمل. تتم برمجة كلتا العمليتين في ملف NC واحد ويتم تنفيذهما ضمن نفس أداة التثبيت، مع الحفاظ على دقة موضعية تبلغ ±0.0075 مم بين جميع الميزات المُشكَّلة آليًا.

ما هو نظام حامل الأدوات الذي تستخدمه رؤوس الطاقة؟

تستخدم رؤوس الطاقة خراطيش كوليت ER25 ، التي تستوعب سيقان الأدوات التي يتراوح قطرها من 1 مم إلى 16 مم. ER25 هو نظام كوليت موحد عالميًا ومتوفر من جميع الشركات المصنعة الرئيسية لأدوات القطع في جميع أنحاء العالم. الحد الأقصى لقطر الحفر المدعوم هو Ø16mm.

كيف يمكن مقارنة المحور SZGH-46 Y بتشغيل مخرطة بالإضافة إلى مركز تصنيع منفصل؟

تتطلب مجموعة المخرطة + مركز التصنيع آلتين، ومشغلين (أو دورة زمنية مضاعفة لكل مشغل)، وخطوة نقل المواد بين العمليات، وتقدم خطأ في إعادة التموضع يبلغ 0.02-0.08 مم في كل مرة يتم فيها إعادة تثبيت الجزء. يستبدل المحور SZGH-46 Y كلا الجهازين بجهاز واحد، ويعمل بمشغل واحد (وحدات متعددة مع وحدة تغذية شريطية)، ويلغي خطوة النقل، ويحقق دقة موضعية تبلغ ±0.0075 مم بين جميع الميزات لأن الجزء لا يترك ظرف الظرف أبدًا. تبلغ المساحة الأرضية التي يشغلها المحور SZGH-46 Y عادة 40-50% من المساحة المجمعة للمخرطة بالإضافة إلى مركز التصنيع مع مساحة النقل.

ما هو برج المؤازرة ولماذا يهم؟

يحتوي البرج المؤازر ذو 8 محطات على أدوات الخراطة الأساسية (أدوات الخراطة الخارجية، والتجويف، والحز، واللولبة). 'مؤازرة' تعني مؤشرات البرج الخاضعة للتحكم بمحرك مؤازر بدلاً من التشغيل الهيدروليكي - مما يؤدي إلى تحديد موضع أسرع وأكثر تكرارًا في كل محطة أدوات. بالنسبة للأجزاء المعقدة التي تمر عبر العديد من مواضع الأدوات، فإن فهرسة البرج الأسرع تقلل بشكل مباشر من وقت الدورة. تنتج آلية المؤازرة أيضًا تشتتًا موضعيًا أقل عند نقطة مؤشر البرج، مما يساهم في اتساق الأبعاد عبر دفعة الإنتاج.

ما هي الدقة التي يحققها المحور SZGH-46 Y في عمليات الأدوات الحية؟

تخضع الدقة الموضعية للثقوب المحفورة والميزات المطحونة والخيوط الملولبة بالنسبة إلى OD المحولة إلى دقة تحديد موضع محور الماكينة: ±0.0075 مم . ينطبق هذا على جميع العمليات - الخراطة والأدوات المباشرة - لأن جميع العمليات تشترك في نفس القاعدة الصلبة، ونفس نظام سكة التوجيه الخطي، ونفس الحلقة المؤازرة لنظام التحكم SZGH Ac8F-G.

ما هي المهلة الزمنية وترتيب الشحن؟

مهلة الإنتاج القياسية هي 20-35 يوم عمل من استلام الودائع. ونظرًا لوزن الماكينة البالغ 3000 كجم، فإن الحاوية التي يبلغ طولها 20 قدمًا تناسب عادةً 1-2 وحدة. يتم شحن الماكينة في صندوق تصدير خشبي مقوى مع معالجة مضادة للصدأ وحماية حاجز الرطوبة. توفر SZGHTECH الوثائق الجمركية الكاملة: الفاتورة التجارية، وقائمة التعبئة، وشهادة المنشأ، وإعلان المطابقة CE، وتقرير اختبار المصنع.

أسواق التصدير ومراجع العملاء

الآلة المركبة ذات المحور Y SZGH-46 قيد الإنتاج النشط في:

أوروبا الشرقية : الشركات المصنعة التركية لجسم الصمامات الهيدروليكية (إنتاج الصمامات متعددة المنافذ)، وموردي السيارات الرومانيين من المستوى الأول (مكونات مجموعة الحركة ذات الميزات المتعددة الأوجه)

جنوب شرق آسيا : ورش التصنيع الدقيقة الفيتنامية (التعاقد من الباطن على الأجهزة الطبية والفضاء الجوي)، موردي السيارات التايلانديين من المستوى الأول (مكونات نظام النقل والوقود)

الشرق الأوسط : الشركات المصنعة لمكونات النفط والغاز في المملكة العربية السعودية (التجهيزات الهيدروليكية متعددة المنافذ)، ورش الهندسة الدقيقة في الإمارات العربية المتحدة

الأمريكتان : سلسلة توريد السيارات المكسيكية (إنتاج أدوات التثبيت المعقدة ومجموعة الحركة)، ومحلات العمل الدقيقة في الولايات المتحدة عبر الموزعين الإقليميين لشركة SZGH

طلب عرض أسعار أو تنزيل الكتالوج

هل تحتاج إلى معالجة الوجه النهائي والوجه الجانبي للأجزاء المعقدة - في إعداد واحد، وعلى جهاز واحد؟

يقوم فريق التصدير الخاص بـ SZGHTECH بالرد على جميع الاستفسارات خلال يوم عمل واحد.
