SZGH-1090 مركز التصنيع القنطري | طاولة 900×1,000 ملم | BT40 / 24,000 دورة في الدقيقة المغزل الكهربائي | 0.01 ملم التكرار

ما هو SZGH-1090؟

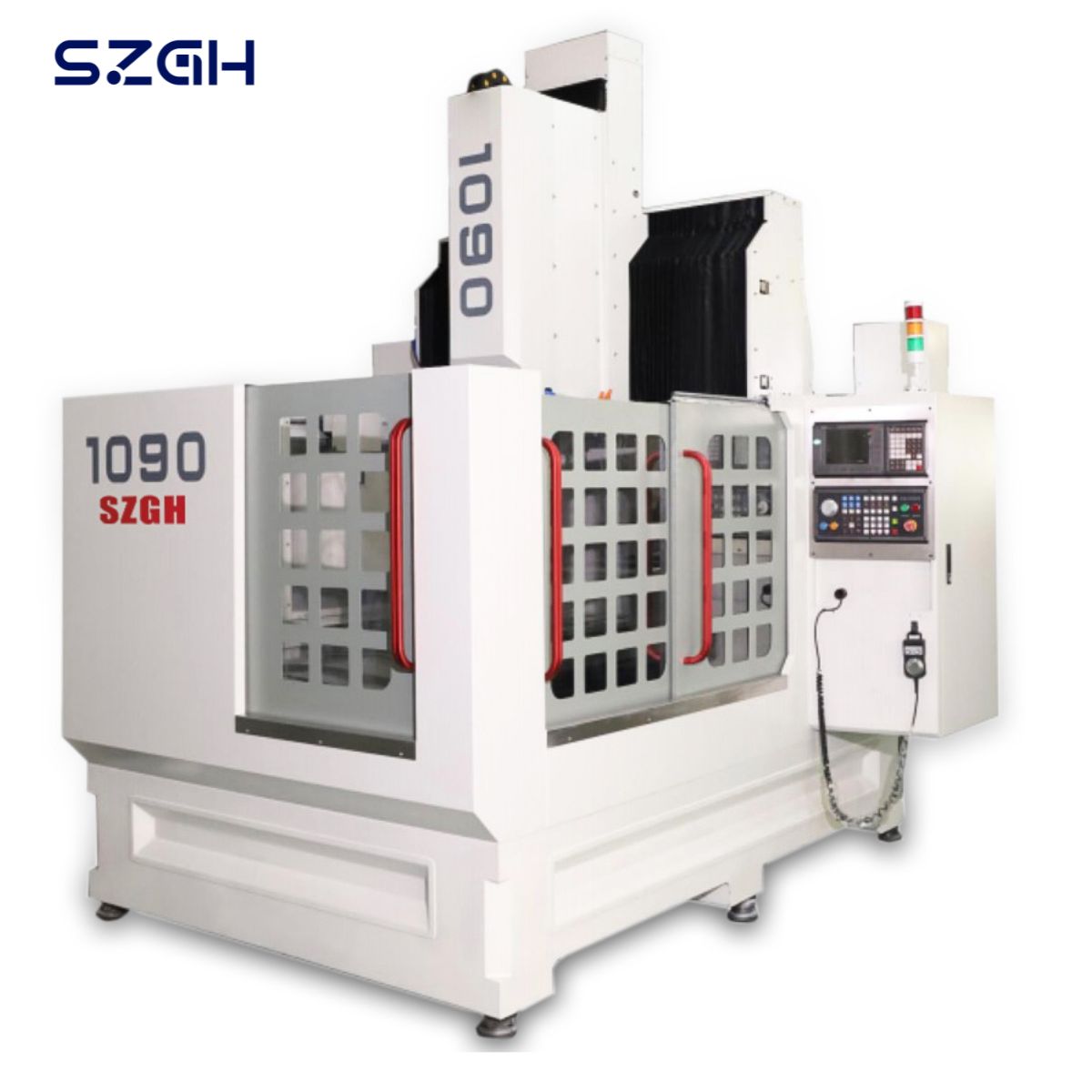

إن SZGH-1090 عبارة عن مركز تصنيع جسري CNC تم تصنيعه بواسطة شركة Shenzhen Guanhong Technology Co., Ltd. (SZGHTECH). إنها تتميز ببنية جسرية متحركة ذات عمود مقلوب حيث يتحرك الجسر المغزلي فوق طاولة عمل ثابتة مقاس 900 × 1000 مم، مما يتيح تصنيع الألواح كبيرة الحجم وقواعد القوالب الثقيلة والأجزاء الهيكلية الكبيرة. متوفر في نوعين مختلفين - SZGH-1090 (BT40، 8000 دورة في الدقيقة، 11/15 كيلووات) وSZGH-1090D (مغزل كهربائي BT30، 24000 دورة في الدقيقة، 11 كيلووات) - كلاهما يتشاركان في محاور الحركة المتطابقة (X 900 مم، Y 1000 مم، Z 500 مم)، إمكانية تكرار 0.01 مم، درجة C3 تايوانية براغي كروية، وقضبان توجيه من الفئة P من تايوان، ونظام تحكم SZGH CNC.

المواصفات الفنية

الحركة والمحور

المغزل والأدوات

جسم الآلة والمرافق

المكونات الرئيسية (شركاء OEM)

خيارات وحدة التحكم

الميزات والمزايا الرئيسية

الهندسة المعمارية العملاقة المتحركة - قم بتصنيع الجزء وليس الطاولة

في VMC التقليدي، تتحرك طاولة العمل في X وY بينما يتحرك المغزل في Z - مما يحد من وزن الجزء العملي إلى بضع مئات من الكيلوجرامات قبل أن يؤدي القصور الذاتي للطاولة إلى انخفاض الدقة. يعكس SZGH-1090 هذا: يحمل الجسر القنطري المغزل في X و Y بينما تظل طاولة العمل ثابتة تمامًا. والنتيجة هي أن قطعة العمل التي يبلغ وزنها 800 كجم لا تتعرض لأي قوى ديناميكية نتيجة لحركة الطاولة. يمكن تركيب قواعد القالب الكبيرة والألواح الفولاذية السميكة والإطارات الهيكلية الثقيلة مرة واحدة وتشكيلها بالكامل دون إعادة وضعها.

قاعدة شديدة التحمل حاصلة على براءة اختراع مضادة للتشوه

قامت شركة SZGHTECH بتطوير هندسة القاعدة المعززة وحصلت على براءة اختراعها خصيصًا للآلات من فئة القنطرية. تم تصميم عملية الصب لمقاومة التشوه الالتوائي والانحناء تحت الأحمال الديناميكية المجمعة لجسر متحرك يبلغ وزنه 7500 كجم. وهذا مهم من الناحية العملية: القاعدة التي تنثني تحت حمل القطع هي القاعدة التي تنتج أجزاء لا يمكن تحملها. حجم القاعدة SZGH-1090 ثقيل بما يكفي لامتصاص الاهتزاز بمعدل تغذية كامل يبلغ 10000 مم/دقيقة دون انحراف يمكن قياسه.

خياران مختلفان للمغزل — منصة واحدة لكل مادة

• SZGH-1090 (BT40، 8000 دورة في الدقيقة، 11/15 كيلووات): يستهدف المغزل الميكانيكي القياسي الفولاذ والحديد الزهر والتيتانيوم - وهي المواد التي تحتاج إلى عزم دوران عالٍ بسرعة معتدلة. تعد أدوات BT40 هي الحجم المستدق الأكثر توفرًا على نطاق واسع على مستوى العالم، لذلك يمكن للمستخدمين النهائيين الحصول على الإدخالات والحوامل محليًا دون طلبات خاصة. الحد الأقصى للحفر حتى Ø60 مم في الفولاذ؛ الطحن بمطاحن وجهية بقطر 80 مم.

• SZGH-1090D (BT30، 24000 دورة في الدقيقة، 11 كيلو واط كهربائي): يستهدف المغزل الكهربائي عالي السرعة Jiangsu Ronghua سبائك الألومنيوم والمواد المركبة. عند 24000 دورة في الدقيقة، يتحسن تشطيب السطح بشكل كبير ويتحسن حمل الرقاقة لكل قطرة سن، مما يسمح بإجراء عمليات قطع أخف بمعدلات إزالة مواد أعلى بكثير. توفر المجلة المكونة من 14 محطة مقارنة بالمخزن القياسي المكون من 13 محطة جيبًا إضافيًا للأدوات - وهو مفيد لبرامج الألومنيوم التي تحتاج إلى المزيد من تصاريح التشطيب.

اللوالب الكروية C3 التايوانية + حواجز التوجيه من الدرجة P — الدقة طوال عمر التآكل

تعمل الآلات العملاقة على بروزات كبيرة وأحمال ديناميكية عالية. يضمن اختيار اللوالب الكروية من فئة Precision C3 من تايوان (قطر 40 مم، ومسافة 10 مم) بقاء رد الفعل العكسي أقل من المواصفات حتى بعد أكثر من 50000 ساعة من التشغيل. توفر القضبان التوجيهية من النوع الكروي من الفئة P-grade 45 احتكاكًا أقل من القضبان الدوارة على مسافات كبيرة - وهو أمر بالغ الأهمية عندما تتجاوز الأشواط X وY 900 مم، وقد يتراكم خطأ الاحتكاك التراكمي على الشوط الكامل في إزاحة تحديد الموقع.

وحدة التحكم SZGH CNC — التحسين الكهروميكانيكي المتكامل

تم تصميم وحدة التحكم SZGH 1000MDCb-4 بواسطة SZGHTECH جنبًا إلى جنب مع النظام الميكانيكي، ولم يتم الحصول عليها من مصدر مستقل. تم ضبط معلمات المؤازرة لكل محور — X/Y 3.8 كيلووات، وZ 3.0 كيلووات مع الفرامل — مسبقًا على خصائص القصور الذاتي والحمل المحددة للإطار SZGH-1090. والنتيجة هي تشغيل أسرع ومشكلات اهتزاز أقل أثناء التعزيز مقارنة بوحدة تحكم تابعة لجهة خارجية مثبتة على جهاز غير مألوف. تدعم واجهة USB النقل المباشر لرمز G بدون تنسيقات ملفات خاصة.

نظام حماية كامل لطول عمر الورشة

تولد آلات القنطرية كميات كبيرة من الرقائق من الألواح الثقيلة التي يتم طحنها للوجه. يشتمل SZGH-1090 على حاوية جسم نصف غطاء وغطاء حماية كامل على جميع قضبان التوجيه، مما يحمي القضبان من الفئة P التايوانية من دخول الرقاقة - وهو السبب الرئيسي لتآكل السكة المبكر في الآلات العملاقة ذات الميزانية المحدودة. يضمن نظام التشحيم المتقطع الأوتوماتيكي تشحيم السكك الحديدية والمسمار في دورة زمنية محددة دون تدخل المشغل.

التطبيقات والصناعات

SZGH-1090 مقابل VMC850 مقابل فئة القنطرية المنافسة

ملحوظة: ال يحقق SZGH VMC850 إمكانية تكرار ±0.003 مم على الأجزاء الأصغر؛ تم تصميم SZGH-1090 لقطع العمل التي لا يمكن تركيبها فعليًا على VMC - فهو يعطي الأولوية لظروف العمل وسعة التحميل على الدقة دون الميكرون.

الشهادات وضمان الجودة

• حاصل على شهادة CE — يتوافق مع توجيهات الاتحاد الأوروبي للآلات رقم 2006/42/EC للتصدير الآمن إلى أوروبا

• ISO 9001:2015 — نظام إدارة الجودة الكامل معتمد في جميع عمليات التصنيع

• المؤسسة الوطنية للتكنولوجيا الفائقة - معتمدة من وزارة العلوم والتكنولوجيا الصينية منذ عام 2018

• أكثر من 100 براءة اختراع - بما في ذلك براءة الاختراع الأساسية المقاومة للتشوه والمميزة في هذا الجهاز

• 20.000 م⊃2؛ المصنع - شنتشن، أنشئ عام 2013؛ 13 عامًا من الخبرة في إنتاج القنطرية وVMC

• شهادة التوازن الديناميكي — جميع مجموعات المغزل متوازنة ديناميكيًا قبل التثبيت

الأسئلة المتداولة

س1: ما الفرق بين SZGH-1090 وSZGH-1090D؟

يستخدم SZGH-1090 مغزلًا ميكانيكيًا مقترنًا بشكل مباشر (Ø150، BT40، بحد أقصى 8000 دورة في الدقيقة، 11/15 كيلووات) مناسب تمامًا للمواد الحديدية ذات عزم الدوران العالي. يستخدم SZGH-1090D مغزلًا كهربائيًا Jiangsu Ronghua (BT30، بحد أقصى 24000 دورة في الدقيقة، 11 كيلو واط) مُحسّن للألمنيوم والمواد المركبة بسرعة سطحية عالية. يحمل الطراز 1090D أيضًا جيبًا إضافيًا للأدوات (14 مقابل 13 محطة). كلاهما يشتركان في نفس المحاور، وحجم الطاولة، ووزن الماكينة، وبنية الجسم.

Q2: هل يمكن لآلة SZGH-1090 تصنيع قاعدة قالب فولاذي بوزن 800 كجم دون تغيير موضعها؟

نعم. تعني بنية القنطرية ذات الطاولة الثابتة أن الجزء الذي يبلغ وزنه 800 كجم يتم تثبيته مرة واحدة ويظل ثابتًا طوال دورة المعالجة بأكملها. فقط جسر المغزل يتحرك. يؤدي هذا إلى التخلص من أخطاء إعادة التموضع ووقت إعادة التثبيت الذي قد يحدث إذا حاولت تشغيل نفس الجزء في مركز تصنيع أفقي باستخدام نظام منصة نقالة.

س 3: لماذا تتمتع الماكينة العملاقة بقابلية تكرار أقل (0.01 مم) من VMC850 (0.003 مم)؟

تحمل الآلات العملاقة المغزل على عارضة متقاطعة طويلة تمتد على غلاف عمل واسع. يقدم التمدد الحراري والامتثال الهيكلي لتلك الحزمة التي تزيد عن 900 مم اختلافًا صغيرًا ولكن قابل للقياس في تحديد المواقع ولا يوجد في عمود VMC قصير وصلب. بالنسبة للألواح الكبيرة وقواعد القوالب، فإن أهداف SZGH-1090، تكون قابلية التكرار بمقدار 0.01 مم كافية تمامًا - تم تحديد أنماط مسامير قاعدة القالب وملامح الجيب وفقًا لتحمل IT8-IT9، حيث يكون 0.01 مم ضمن المواصفات.

س4: ما هو أكبر قاطع طحن يمكنني استخدامه في SZGH-1090؟

يقبل المغزل الميكانيكي القياسي (SZGH-1090) قواطع تفريز يصل قطرها إلى 80 مم عبر أدوات BT40 — وهي مناسبة لطحن الأسطح المسطحة الكبيرة في مسار واحد. يقتصر متغير المغزل الكهربائي (SZGH-1090D) على Ø40 مم بسبب استدقاق BT30 ونطاق التشغيل عالي السرعة.

س5: هل يمكنني الترقية إلى وحدة تحكم Fanuc أو Siemens أو Mitsubishi بدلاً من SZGH؟

نعم. تعد حزمة التحكم SZGH هي التكوين القياسي لأنه تم ضبطها مسبقًا على القصور الذاتي للمحور المحدد لهذا الجهاز وتوفر أسرع عملية تثبيت. تم إدراج خيارات Huazhong وBaoyuan ووحدات التحكم الخالية من البرمجة كبدائل. بالنسبة لـ Fanuc أو Siemens، قم بالمناقشة مع فريق المبيعات على export02@szghtech.com — تتوفر تكوينات وحدة التحكم المخصصة عند الطلب مع فترات زمنية معدلة.

س6: كيف يمكن مقارنة SZGH-1090 بالطاحونة الجسرية (مطحنة السحج) لنفس مظروف العمل؟

تحتوي الطاحونة الجسرية على عمودين رأسيين ثابتين مع حاجز متقاطع بينهما؛ يتحرك الجدول في X. SZGH-1090 هو نوع جسري متحرك حيث يتحرك الجسر في Y بينما تكون الطاولة ثابتة تمامًا - وهو أفضل للأجزاء الثقيلة جدًا حيث تكون حركة الطاولة غير عملية. عادةً ما توفر المطاحن الجسرية حركة Z أكبر حجمًا وتستخدم لقطع العمل الطويلة جدًا. يناسب الطراز SZGH-1090 المزود بحركة Z مقاس 500 مم أعمال الألواح وقواعد القوالب ومكونات الإطار ذات الارتفاع المتوسط.

س 7: ماذا يحدث إذا احتاجت إحدى سكك التوجيه التايوانية إلى الاستبدال بعد سنوات من الاستخدام؟

تعد قضبان التوجيه الكروية من سلسلة P-grade 45 من تايوان عنصرًا قياسيًا في الكتالوج متاح من موردين متعددين في الصين وتايوان وجنوب شرق آسيا. الاستبدال عبارة عن عملية ميدانية: استنزاف التشحيم، وإزالة غطاء السكة، وفك السكة البالية، وتركيب السكة الجديدة، وإعادة التشحيم، وإعادة المحور إلى مكانه. يمكن لفريق SZGHTECH الفني توفير رقم جزء السكة الأصلي وإرشادات الاستبدال خطوة بخطوة عبر WhatsApp.

س 8: هل SZGH-1090 مناسب للمعالجة ذات 5 محاور؟

الطرازان القياسيان SZGH-1090 و1090D عبارة عن آلات ثلاثية المحاور (X، Y، Z). يمكن تركيب محور دوار رابع أو خامس على الطاولة لتمكين تحديد موضع 4 أو 5 محاور - سعة تحميل الطاولة البالغة 800 كجم تستوعب معظم وحدات الطاولة الدوارة. اتصل بالمصنع للحصول على توافق المحور الدوار ومواصفات التركيب.

س 9: ما هي المهلة الزمنية وهيكل الدفع لـ SZGH-1090؟

المهلة القياسية هي 20-35 يوم عمل من استلام الودائع. عادة ما يكون الدفع إيداع 30% لتأكيد الإنتاج، ورصيد 70% قبل الشحن (يتم تأكيده بواسطة بوليصة الشحن البحري). يتم تضمين تغليف التصدير ووثائق CE ودليل التشغيل/الأجزاء باللغة الإنجليزية. اتصال export02@szghtech.com للحصول على فاتورة أولية.

أسواق التصدير ومراجع العملاء

قامت SZGHTECH بشحن مراكز التصنيع العملاقة والعمودية CNC للعملاء في:

الأمريكتان: الولايات المتحدة الأمريكية، المكسيك

أوروبا: رومانيا، تركيا، مولدوفا

الشرق الأوسط وأفريقيا: مصر، المغرب

رابطة الدول المستقلة: روسيا

آسيا: تايلاند، فيتنام، الهند

يحظى SZGH-1090 بشعبية خاصة لدى:

• تحتاج محلات القوالب في أوروبا الشرقية (رومانيا وتركيا) إلى إمكانات أدوات كبيرة الحجم دون المهلة الزمنية وعلاوة السعر التي تتميز بها العلامات التجارية الألمانية أو اليابانية

• يقوم موردو السيارات من المستوى الثاني في جنوب شرق آسيا (تايلاند وفيتنام) بإنتاج لوحات التثبيت وقواعد أدوات الضغط

• يقوم مصنعو قطاع الطاقة في مصر وروسيا بتصنيع أغلفة المضخات والصمامات من الحديد الزهر

تشمل جميع شحنات التصدير شهادات CE، وشهادات ISO 9001، ودليل التشغيل والصيانة باللغة الإنجليزية، وقوائم التعبئة، والفاتورة التجارية. لدى SZGHTECH ممثلو خدمة محليون في الولايات المتحدة الأمريكية وتركيا ورومانيا وروسيا ومصر وتايلاند والمكسيك.

طلب عرض أسعار

هل أنت مستعد لمناقشة SZGH-1090 لمتطلبات الإنتاج الخاصة بك؟ يستجيب فريق التصدير لدينا في غضون 24 ساعة.

عند الاتصال بنا، يرجى تضمين:

• المادة (المواد) المستهدفة وأبعاد / وزن قطعة العمل النموذجية

• نطاق سرعة المغزل المطلوب (8000 دورة في الدقيقة BT40 مقابل 24000 دورة في الدقيقة BT30 المغزل الكهربائي)

• وحدة التحكم CNC المفضلة (SZGH الافتراضي / Huazhong / Baoyuan / خالية من البرمجة)

• حجم الإنتاج السنوي وميناء التسليم المستهدف

المهلة الزمنية: 20-35 يوم عمل من تأكيد الإيداع

الضمان: 12 شهرًا على جميع المكونات الميكانيكية والكهربائية (باستثناء المواد الاستهلاكية)

الدعم: الدعم عن بعد عبر WhatsApp 24/5؛ وكلاء محليون في الولايات المتحدة الأمريكية وتركيا ورومانيا وروسيا ومصر وتايلاند والمكسيك
