Tornio CNC di grandi dimensioni SZGH-6180 | Altalena Ø800 mm | Centri 2.850 mm | Foro da 130 mm | 11kW| Mandrino idraulico da 20 pollici

Cos'è l'SZGH-6180?

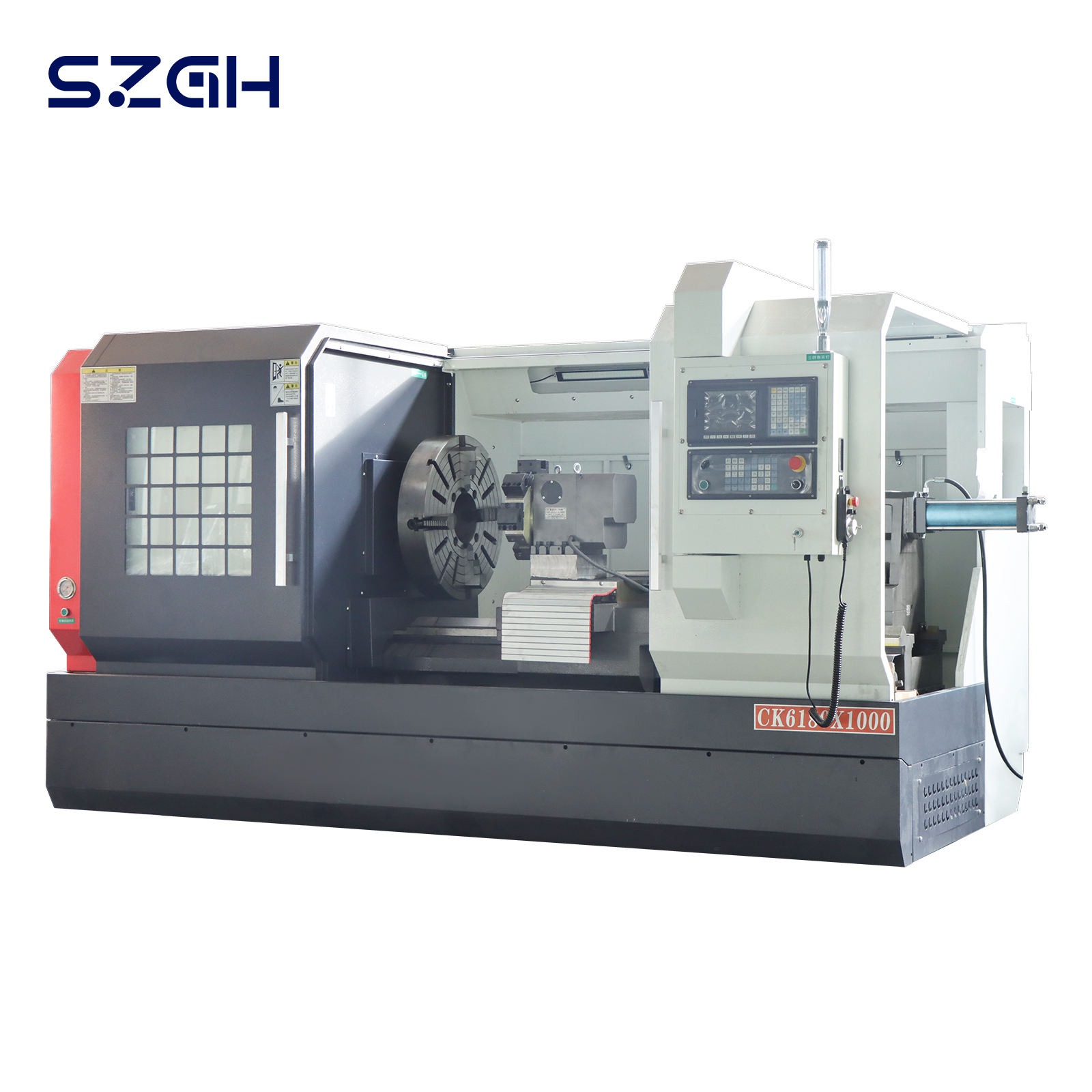

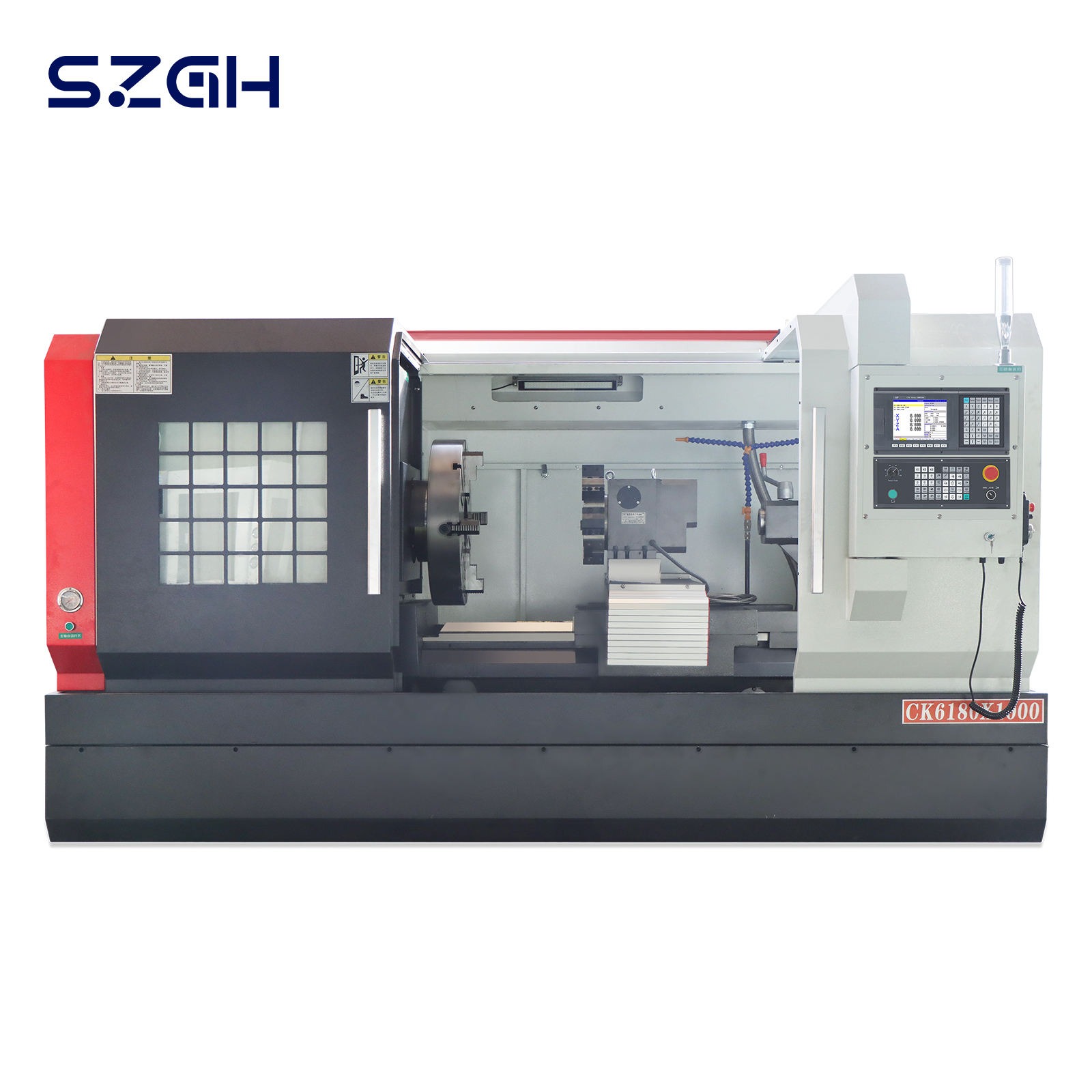

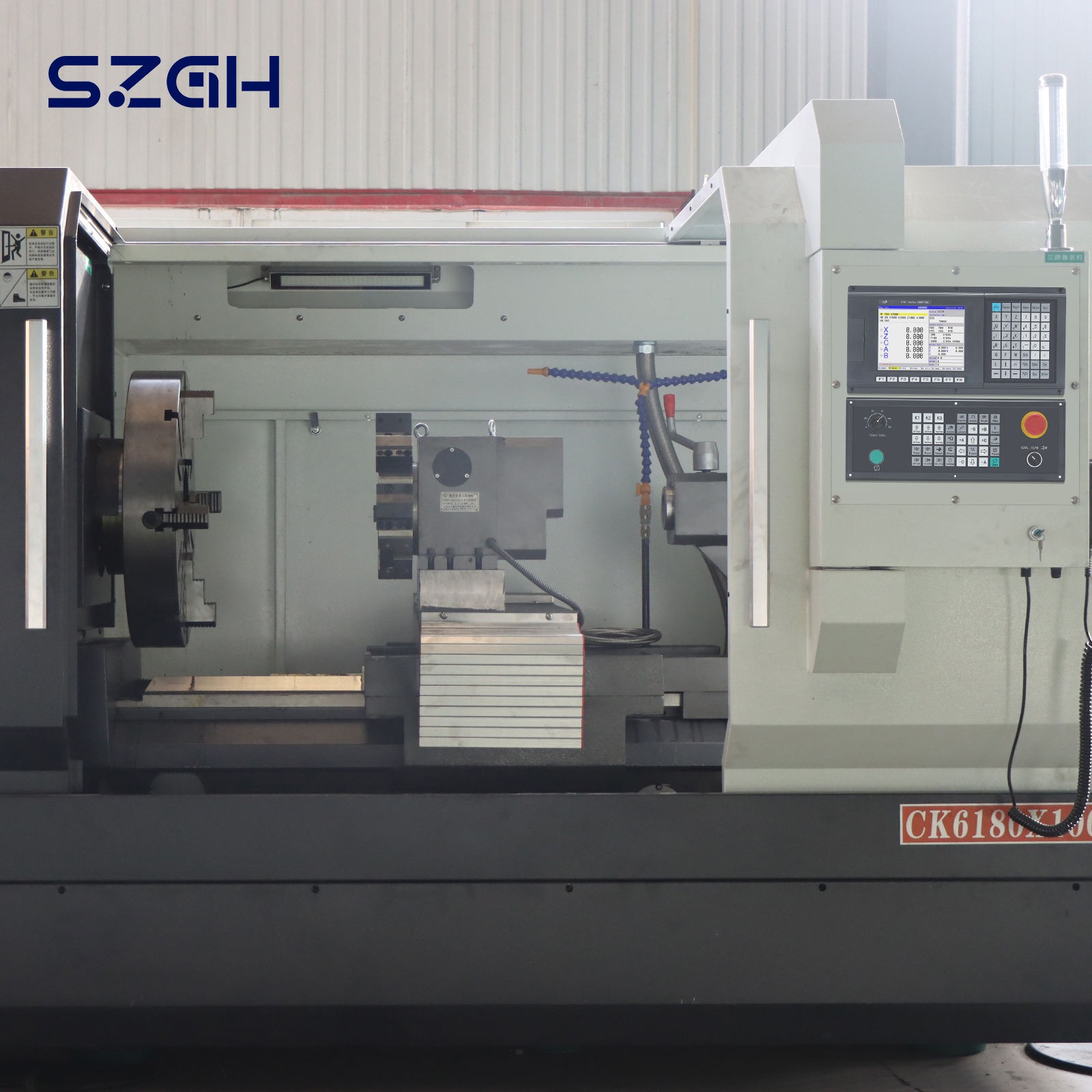

Il SZGH-6180 è un tornio CNC per carichi pesanti a base piana con oscillazione sul basamento di Ø800 mm, oscillazione sulla slitta trasversale di Ø450 mm, foro passante del mandrino da 130 mm, 2.850 mm tra i centri e una guida larga 600 mm. È alimentato da un motore mandrino principale da 11 kW con gamma di velocità VF a 4 fasi (30–835 giri/min), viene fornito di serie con un mandrino a foro passante da 130 mm, mandrino idraulico da 20 pollici (Ø508 mm) e portautensili elettrico a 4 stazioni e pesa 6.200 kg. La macchina accetta controller Siemens, Fanuc, Syntec e Mitsubishi come alternative al sistema SZGH standard e supporta gli aggiornamenti della contropunta idraulica/pneumatica e della torretta elettrica a 6/8 stazioni. È la macchina giusta per qualsiasi applicazione in cui il diametro del pezzo, la lunghezza dell'albero o il diametro del foro superano la capacità dell'SZGH-6150.

Specifiche tecniche

Capacità di svolta

Mandrino

Viaggio e avanzamento dell'asse

Contropunta

Dimensioni e peso della macchina

Accessori standard

Opzioni e aggiornamenti

Caratteristiche e vantaggi principali

Rotazione Ø800 mm: il diametro di tornitura più grande nella gamma di torni SZGH

Con un'oscillazione di Ø800 mm sul bancale e Ø450 mm sulla slitta trasversale, l'SZGH-6180 gestisce diametri dei pezzi che lo collocano saldamente nella classe dei torni industriali pesanti. Per il contesto: l'oscillazione di Ø800 mm consente la rotazione del diametro esterno dei componenti fino a circa Ø790 mm: flange di tubi di grandi dimensioni (Classe 600–1500 ASME), tappi terminali di recipienti a pressione, dischi grezzi di turbine, ruote di pulegge di grandi dimensioni e flange di alberi di eliche marine. Il Ø450 mm sulla slitta trasversale vincola il diametro massimo durante la traslazione dell'asse X (passando per il corpo della slitta trasversale), ma questo è lo standard per i torni piani in questa classe di oscillazione e accoglie la maggior parte dei pezzi industriali con dischi e flange.

Standard con foro passante del mandrino da 130 mm: fornito pronto per lavori su tubi e alberi cavi di grandi dimensioni

A differenza del modello SZGH-6150 (alesaggio standard da Ø75 mm), il modello SZGH-6180 viene fornito con il mandrino a foro passante da 130 mm come attrezzatura standard: non è richiesto alcun aggiornamento, né alcun costo aggiuntivo. Il foro da 130 mm accoglie: tubi e tubi fino a circa Ø125 mm di diametro esterno per tornitura a foro passante senza supporto dell'estremità della barra; alberi di trasmissione cavi e tubi degli assali fatti passare attraverso il mandrino per l'alesatura interna; e sistemi di bloccaggio a pinza di grande diametro. Per la produzione di corpi valvola per petrolio e gas, l'alesatura di cilindri idraulici e la lavorazione di alberi marini, l'alesaggio da 130 mm è un requisito di base: averlo di serie (non un'opzione a pagamento) semplifica l'approvvigionamento ed evita richieste di aggiornamento post-consegna.

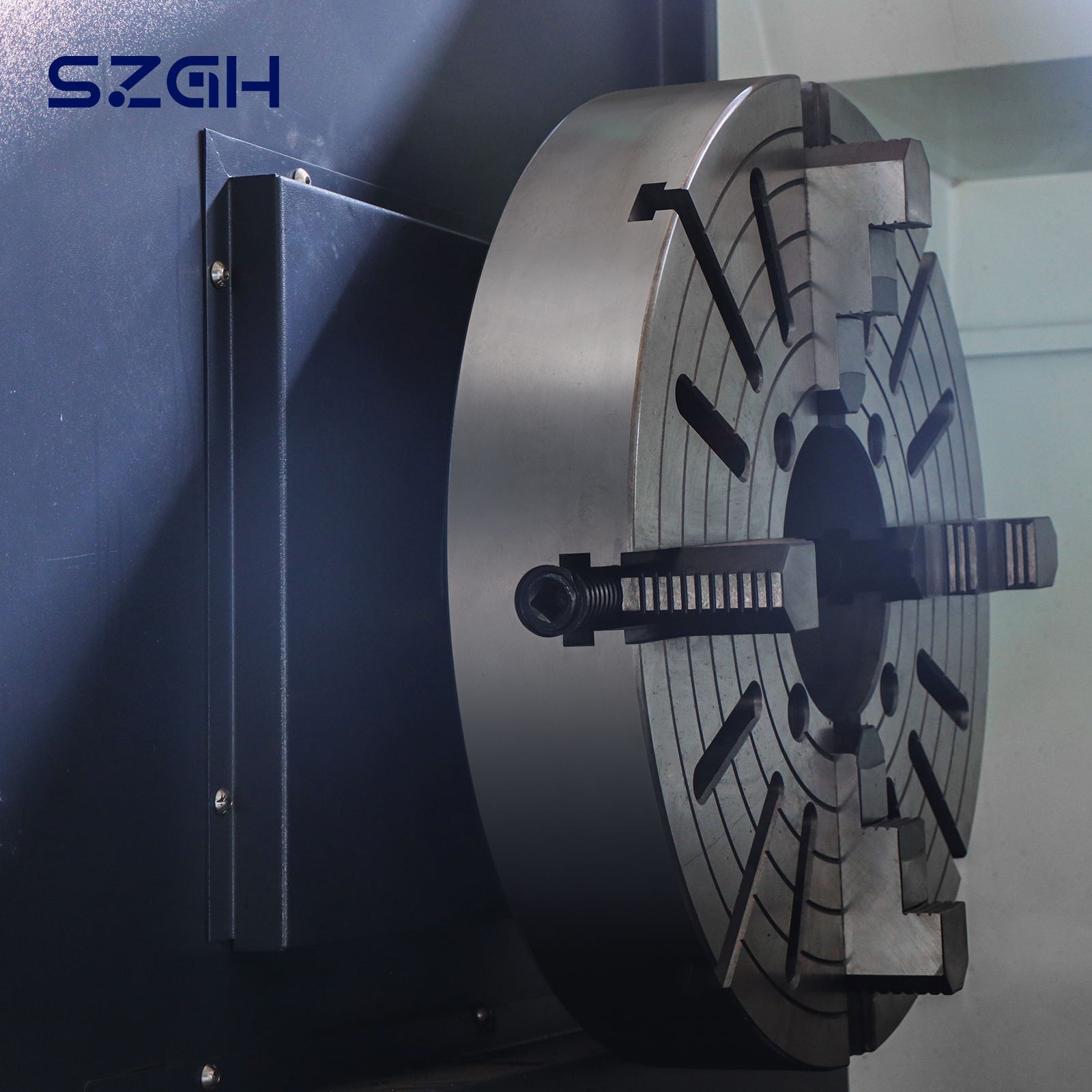

Mandrino idraulico standard da 20 pollici: bloccaggio costante su scala pesante

L'SZGH-6180 include un mandrino idraulico da 20 pollici (Ø508 mm) nella confezione standard: anche in questo caso, non è un'opzione. I mandrini idraulici di questa scala sono essenziali perché il serraggio manuale di un grande mandrino a 3 griffe su pezzi pesanti (flange del peso di 50-200 kg) è fisicamente difficile e produce una forza di serraggio incoerente tra gli operatori. L'attuazione idraulica fornisce: (1) una pressione di bloccaggio costante ad ogni ciclo, indipendentemente dalla forza dell'operatore; (2) azionamento rapido delle ganasce per un cambio efficiente dei pezzi nella produzione; (3) forza di bloccaggio sicura per tagli interrotti di grandi dimensioni senza scorrimento delle ganasce. Nella classe di peso del pezzo del 6180, un mandrino idraulico non è una comodità: è un requisito di sicurezza e precisione.

Motore principale da 11 kW: capacità completa di sgrossatura pesante su acciaio legato e inossidabile

Il motore da 11 kW (il 47% di potenza in più rispetto ai 7,5 kW del 6150) è dimensionato per i tagli di sgrossatura pesanti richiesti dalla tornitura di pezzi di grandi dimensioni. La tornitura di una flangia grezza in acciaio legato da Ø600 mm a una profondità di taglio di 3–5 mm e un avanzamento di 0,4 mm/giro genera forze di taglio che richiedono una coppia del mandrino sostenuta: il motore da 11 kW fornisce tutto ciò senza declassamento della velocità sotto carico. La gamma di velocità del mandrino VF a 4 fasi (30–835 giri/min) è progettata per le caratteristiche di bassa velocità e coppia elevata della tornitura di grande diametro: a Ø800 mm, una velocità superficiale di 80 m/min richiede solo 32 giri/min, ben entro il minimo di 30 giri/min, consentendo la sfacciatura a velocità superficiale costante dal diametro più esterno fino al foro.

2.850 mm tra i centri + 3.000 mm di corsa Z — Tornitura con albero lungo senza compromessi tra i centri

La distanza tra i centri di 2.850 mm è adatta per alberi grezzi fino a circa 2.750 mm di lunghezza tornita, coprendo la maggior parte degli alberi di trasmissione industriali, alberi delle pompe, alberi dei rulli trasportatori e viti di comando di grandi dimensioni. Il cannotto della contropunta MT6 (più grande dell'MT5 del 6150, corrispondente alla classe del pezzo più pesante) supporta alberi lunghi durante la tornitura tra i centri, prevenendo la flessione dell'abbassamento del pezzo che altrimenti causerebbe un errore di conicità lungo la lunghezza tornita. Per gli acquirenti che ruotano alberi nella gamma di 1.500–2.500 mm, l'interasse del 6180 elimina il riposizionamento multi-impostazione che una macchina più corta richiederebbe.

Guida larga 600 mm: fondamento di rigidità strutturale per tagli interrotti pesanti

La guida a base piana larga 600 mm dell'SZGH-6180 (rispetto ai 400 mm del 6150) fornisce un momento di inerzia trasversale sostanzialmente maggiore contro le forze di flessione applicate da tagli interrotti pesanti su fusioni e forgiati di grandi dimensioni. I grezzi in ghisa e acciaio forgiato nella gamma Ø500–800 mm presentano spesso irregolarità superficiali, incrostazioni e discontinuità strutturali che generano forze di impatto per taglio: la larghezza del basamento di 600 mm distribuisce queste forze su una superficie di appoggio più ampia, riducendo le sollecitazioni di picco nella zona di contatto del carrello e preservando la precisione della guida per una maggiore durata di produzione.

Guide Super-Audio Quenched: precisione di produzione mantenuta per tutta la durata di servizio

Come sull'SZGH-6150, le superfici di guida del letto piatto del 6180 sono temprate a induzione (quench super-audio) a HRC48–55. Su una macchina da 6.200 kg che produce tagli pesanti su una corsa Z di 3.000 mm, l'accumulo di usura della guida ha un effetto proporzionalmente maggiore sull'errore di cilindricità rispetto a una macchina più piccola. Le superfici temprate mantengono la precisione operativa della macchina (parallela entro le specifiche) per una vita produttiva misurata in anni anziché in mesi, riducendo la frequenza delle costose operazioni di raschiatura o rimolatura del letto.

Flessibilità completa del controller: disponibili Siemens, Fanuc, Syntec, Mitsubishi

Come il 6150, l'SZGH-6180 supporta tutti i principali marchi di controller CNC come opzioni di catalogo. Per gli acquirenti dell'industria pesante - petrolio e gas, produzione di energia, settore marittimo - dove gli eventi di fermo macchina possono arrestare le linee di produzione e i contratti di servizio vengono negoziati a livello di stabilimento, la possibilità di specificare Fanuc 0i-TF o Siemens 828D significa che la manutenzione viene gestita attraverso canali di servizio locali consolidati senza l'invio di ingegneri SZGH per il trasporto aereo. Specificare al momento dell'ordine.

Applicazioni e industrie

L'SZGH-6180 viene specificato quando il diametro del pezzo, la dimensione del foro, la lunghezza dell'albero o i requisiti di potenza di taglio superano la capacità dell'SZGH-6150.

Industrie e parti tipiche

SZGH-6180 vs. SZGH-6150 vs. Tornio pesante comparabile (Smtcl / Dalian)

Scegli il SZGH-6180 se: i pezzi superano il diametro di Ø500 mm o la lunghezza di 1.600 mm, è necessario il foro da 130 mm come standard oppure è necessario il mandrino idraulico da 20 pollici per il bloccaggio di produzione su scala.

Scegli il SZGH-6150 se: i pezzi si adattano a Ø500 mm e 1.600 mm di lunghezza: è una macchina più economica e leggera per la stessa categoria di tornitura a letto piano.

Considera la classe Smtcl/Dalian se: l'oscillazione supera Ø800 mm, è necessaria una distanza tra i centri oltre 3.000 mm o la produzione continua su 3 turni su pezzi superiori a 2.000 kg richiede la massa strutturale più pesante di una macchina da oltre 10.000 kg.

Certificazioni e garanzia di qualità

• Certificato CE : conforme alla Direttiva Macchine UE 2006/42/CE; documentazione completa per lo sdoganamento UE

• ISO 9001:2015 : sistema di gestione della qualità certificato per la progettazione, la produzione e il servizio post-vendita

• Impresa nazionale ad alta tecnologia : riconosciuta dal Ministero cinese della Scienza e della Tecnologia dal 2018

• Oltre 100 brevetti : coprono la geometria della base, il tempra delle guide, l'interfaccia del mandrino idraulico e l'integrazione dei servo

• Certificazione della durezza del binario di guida : super-audio attenuato a HRC48–55; Rapporto sul test di durezza fornito con la macchina

• Ispezione pre-spedizione : ciclo di rodaggio completo, misurazione dell'eccentricità del mandrino, verifica della precisione della corsa X/Z, test della pressione di bloccaggio del mandrino idraulico e rapporto di prova inclusi

Domande frequenti

D1: In cosa differisce l'SZGH-6180 dall'SZGH-6150: quando dovrei sceglierne uno rispetto all'altro?

Le differenze principali sono la dimensione: il 6180 offre rotazione Ø800 mm (rispetto a Ø500 mm), foro del mandrino da 130 mm (rispetto a Ø75 mm), mandrino idraulico da 20 pollici di serie (rispetto al mandrino manuale da 250 mm standard), motore da 11 kW (rispetto a 7,5 kW), 2.850 mm tra i centri (rispetto a 1.600 mm massimo) e macchina da 6.200 kg. peso (contro 2.850 kg). Scegli il 6180 quando i tuoi pezzi richiedono uno di questi parametri più ampi; scegli il 6150 quando lo swing Ø500 mm e la lunghezza 1.600 mm coprono l'intera gamma di componenti.

D2: La gamma di velocità del mandrino è indicata come 'VF 4 passi, 30–835 giri/min': è sufficiente per la tornitura di grandi diametri?

Sì, è progettato specificamente per questo. La tornitura di grandi diametri a una velocità superficiale di 80–100 m/min su pezzi da Ø600–800 mm richiede velocità del mandrino comprese tra 30 e 53 giri/min. Il minimo di 30 giri al minuto del 6180 consente la programmazione della velocità superficiale costante (G96 CSS) dal diametro più esterno di un disco di Ø800 mm a circa Ø90 mm prima che il mandrino raggiunga il limite minimo di velocità meccanica. Il limite superiore di 835 giri al minuto copre le operazioni di sfacciatura e alesatura di piccolo diametro alla massima velocità superficiale. L'azionamento VF (frequenza variabile) a 4 fasi fornisce un controllo uniforme della velocità su tutta la gamma senza cali di velocità.

D3: Il mandrino idraulico da 20 pollici è elencato come standard: significa che non è necessario ordinarlo separatamente?

Corretto. Il pacchetto di consegna standard SZGH-6180 include esplicitamente il foro passante del mandrino da 130 mm e il mandrino idraulico da 20 pollici (Ø508 mm). Questa è una differenza significativa rispetto al modello SZGH-6150, dove il mandrino idraulico è un aggiornamento opzionale a un costo aggiuntivo. Il mandrino idraulico richiede una centralina idraulica: verifica con SZGH se questa è inclusa nel pacchetto standard o ha un prezzo separato per la configurazione del tuo ordine.

D4: L'SZGH-6180 può ruotare tra centri su alberi fino a 2.850 mm?

SÌ. L'interasse di 2.850 mm e la contropunta MT6 (diametro del cannotto Ø 100 mm) sono idonei per la tornitura di alberi tra i centri fino a una lunghezza tornita effettiva di circa 2.750 mm. Per alberi di questa gamma di lunghezze, SZGH consiglia una lunetta fissa per diametri inferiori a circa Ø60 mm a metà campata per evitare la flessione del pezzo sotto le forze di taglio; confermare la compatibilità della lunetta con le vendite SZGH al momento dell'ordine per applicazioni con albero lungo e sottile.

Q5: Quali opzioni di controller sono disponibili e la scelta influisce sui tempi di consegna?

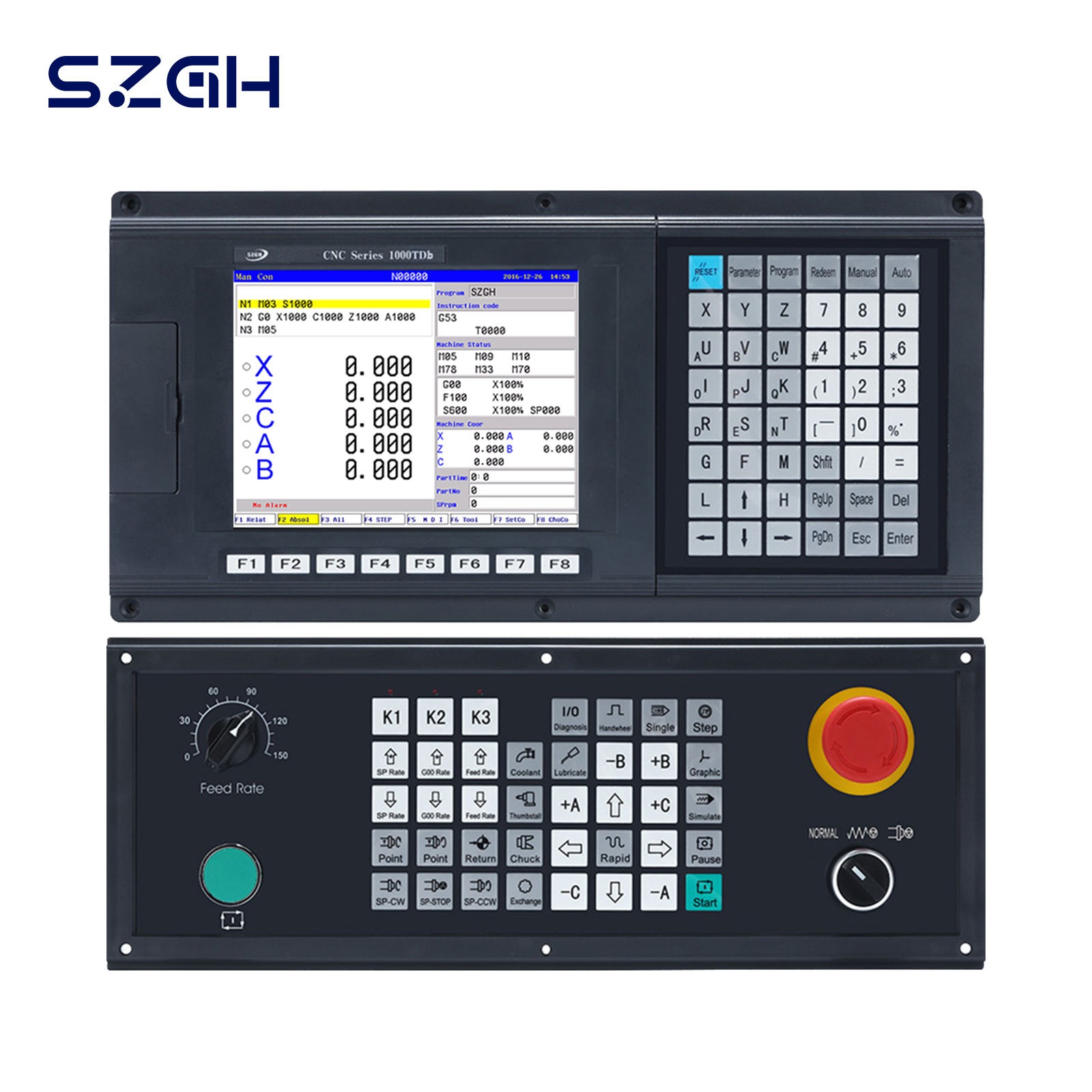

Lo standard è il controller SZGH. In alternativa sono disponibili Fanuc 0i-TF, Siemens 828D, Syntec e Mitsubishi. La scelta del controller influisce sulla progettazione del cablaggio, sul layout del pannello operatore e sulla configurazione del firmware: viene specificata al momento dell'ordine e non può essere modificata dopo l'assemblaggio in fabbrica. Le configurazioni Fanuc e Siemens possono estendere i tempi di consegna di 5–10 giorni lavorativi rispetto allo standard SZGH; confermare con le vendite SZGH al momento della richiesta.

D6: Qual è la velocità di traslazione rapida dell'asse X e perché è più lenta della velocità dell'asse Z?

La traslazione rapida dell'asse X è di 4 m/min; L'asse Z è di 6 m/min. Sui torni piani di grandi dimensioni, la corsa dell'asse X è meccanicamente più breve (400 mm) e il carrello sposta un gruppo di slitte trasversali più pesante perpendicolare all'asse del pezzo in lavorazione: velocità di traslazione rapida più elevate in X introdurrebbero un rischio di superamento della posizione sulla corsa breve. La corsa dell'asse Z (3.000 mm) beneficia di una traslazione rapida più elevata per ridurre al minimo i tempi di taglio in aria non taglienti durante i programmi ad albero lungo. Entrambe le velocità sono appropriate per la classe di pezzi del 6180.

D7: È disponibile una lunetta (lunetta) e quando è necessaria?

Una lunetta fissa supporta i pezzi lunghi e sottili a metà campata durante la tornitura tra i centri per evitare la flessione. Per la classe di lavoro SZGH-6180, è generalmente necessaria una lunetta fissa quando il rapporto L/D del pezzo (lunghezza/diametro) supera circa 6:1, ad esempio un albero di Ø100 mm con una lunghezza di 600 mm o più. Contattare l'ufficio vendite SZGH per confermare la disponibilità e le specifiche della lunetta fissa per la larghezza del letto 6180 (600 mm), poiché le dimensioni della lunetta fissa dipendono dalla larghezza del letto.

Q8: Di quali requisiti di fondazione e pavimento ha bisogno il SZGH-6180?

La macchina da 6.200 kg richiede una fondazione in cemento per un funzionamento preciso e stabile. Minimo consigliato: soletta in cemento armato di spessore 300 mm di grado C30, isolata ove possibile da fonti di vibrazioni dell'edificio (compressori, presse). Un disegno del piano di fondazione viene fornito da SZGH con la conferma d'ordine. L'installazione dei bulloni di ancoraggio della fondazione e il livellamento della macchina (entro 0,02 mm/m sul pianale) devono essere completati prima che la macchina venga accesa: SZGH fornisce la procedura di allineamento e il diagramma del layout della fondazione.

D9: Quali sono i tempi di consegna, la garanzia e il supporto post-vendita per il SZGH-6180?

Il tempo di consegna è di 20–35 giorni lavorativi dalla conferma del deposito (le configurazioni Fanuc/Siemens possono aggiungere 5–10 giorni lavorativi). La garanzia copre 12 mesi su tutti i componenti meccanici ed elettrici (esclusi i materiali di consumo). Il supporto post-vendita è disponibile tramite video remoto WhatsApp 24 ore su 24, 5 giorni su 5. Per i problemi relativi ai controller Fanuc e Siemens nei mercati di esportazione, SZGH si coordina con la rete di assistenza locale del rispettivo marchio. Gli agenti locali SZGH operano negli Stati Uniti, Turchia, Romania, Russia, Egitto, Tailandia e Messico.

Mercati di esportazione e referenze dei clienti

Le macchine SZGH-6180 operano in impianti di produzione in:

Profilo tipico dell'acquirente: subappaltatori di petrolio, gas e produzione di energia che trasformano corpi di valvole di grandi dimensioni, flange di pressione e componenti di turbine; officine di ingegneria navale che girano alberi di elica e assi del timone; officine di riparazione di attrezzature pesanti che rilavorano componenti usurati di grande diametro; officine generali di tornitura di pezzi di grandi dimensioni che servono clienti industriali misti.

Richiedi un preventivo

E-mail: export02@szghtech.com

WhatsApp:  +86 18925223781

Sito web: szghtech.com

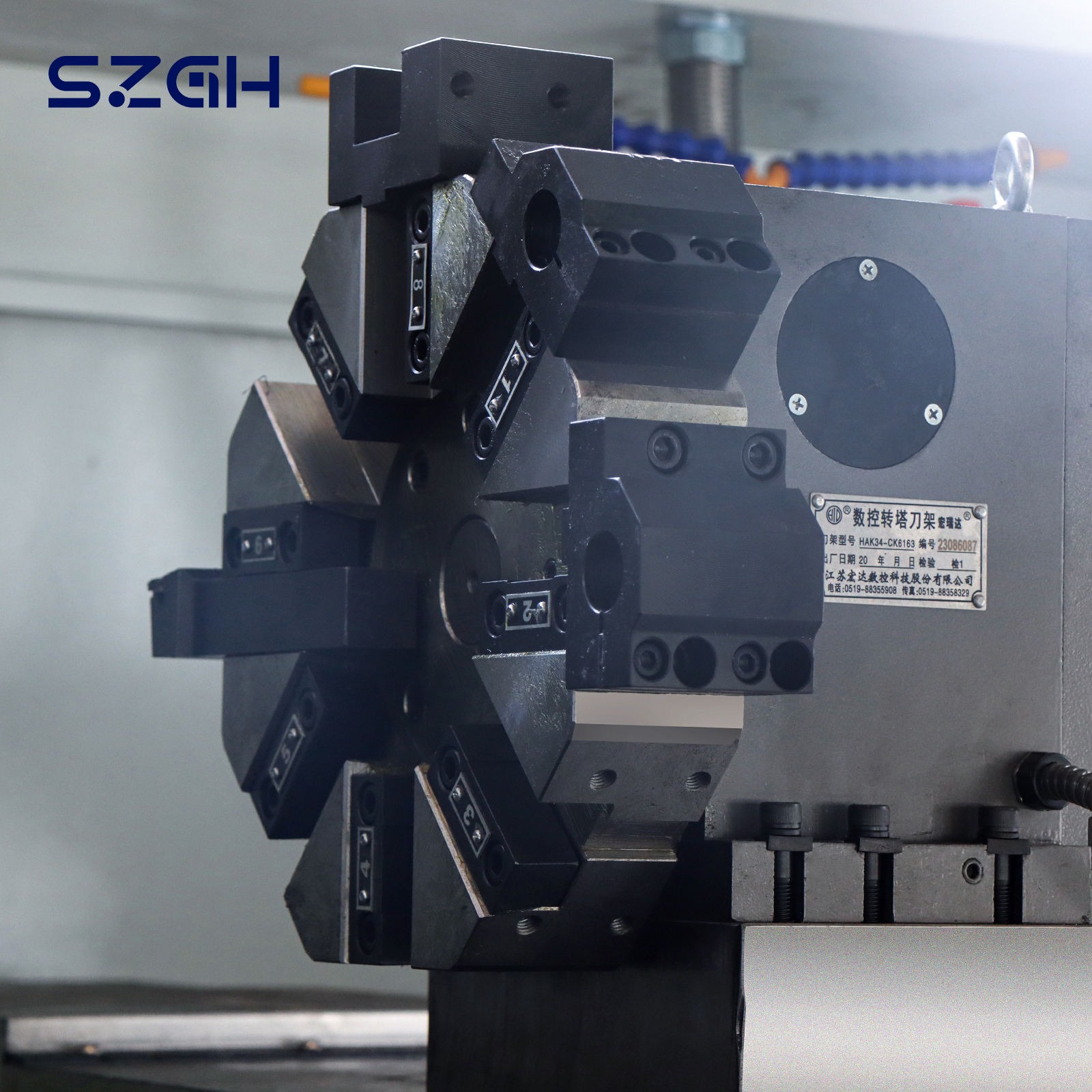

Quando si richiede, fornire: (1) diametro e peso massimi del pezzo; (2) lunghezza massima dell'albero o requisito tra i centri; (3) materiale del pezzo e condizioni di taglio tipiche; (4) controller CNC preferito (SZGH / Fanuc / Siemens / Syntec / Mitsubishi); (5) requisiti di attrezzature aggiuntive (torretta a 6/8 stazioni, contropunta idraulica); e (6) paese di destinazione. Ciò consente a SZGH di confermare la corretta configurazione del 6180 e di fornire un preventivo CIF accurato con il disegno del layout della fondazione.

Tempi di consegna: 20–35 giorni lavorativi dal deposito (Fanuc/Siemens: aggiungere 5–10 giorni)

Garanzia: 12 mesi su tutti i componenti meccanici ed elettrici (esclusi i materiali di consumo)

Supporto post-vendita: Diagnostica remota tramite WhatsApp 24/5; agenti locali in USA, Turchia, Romania, Russia, Egitto, Tailandia e Messico
