Tornio CNC a letto inclinato SZGH-36Z | Capacità della barra da 35 mm | Precisione di ±0,01 mm

Cos'è il tornio CNC SZGH-36Z?

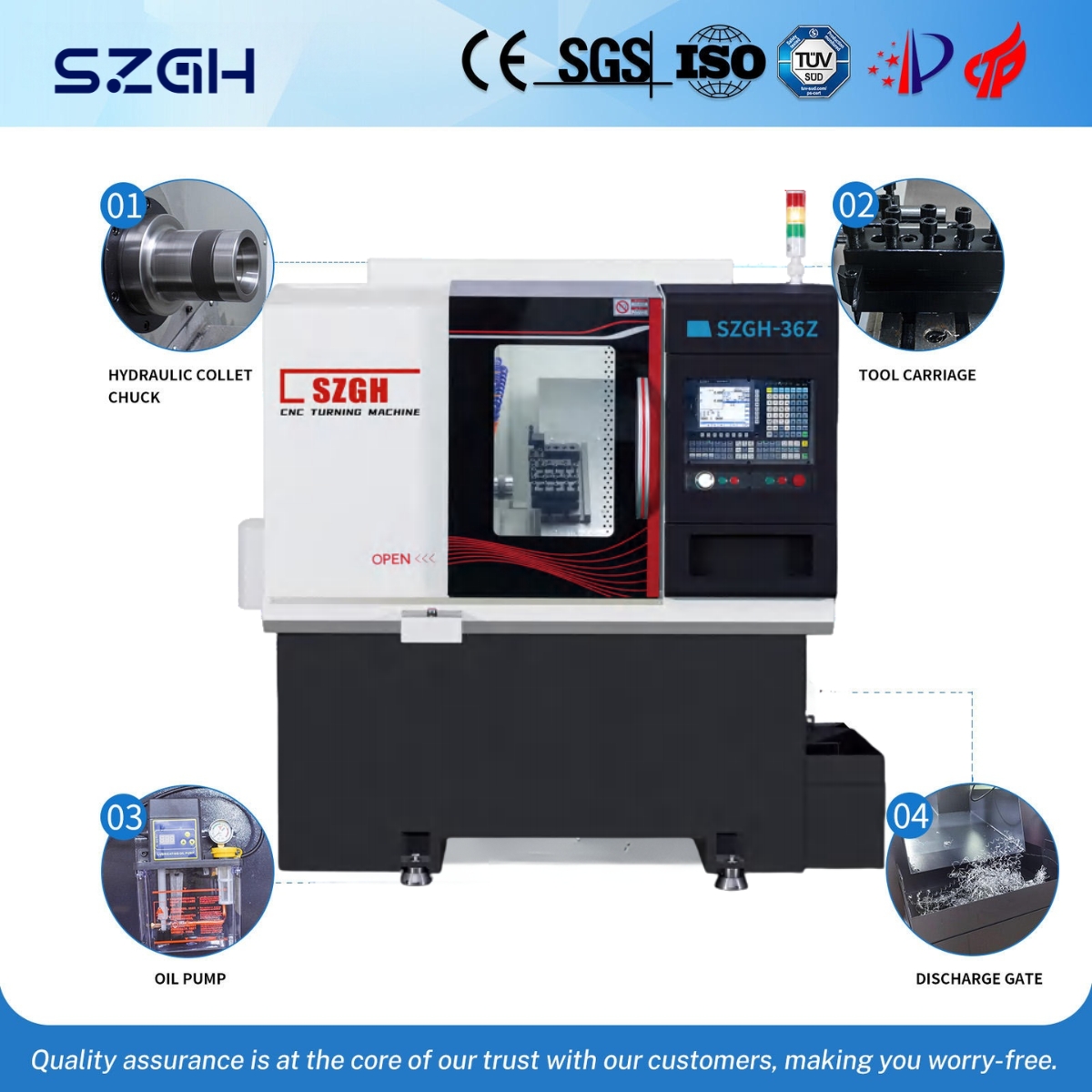

Il SZGH-36Z è un tornio CNC a banco inclinato a 2 assi prodotto da Shenzhen Guanhong Technology Co., Ltd. (SZGHTECH). Condivide la piattaforma meccanica principale della serie 36: diametro massimo della barra di 35 mm, precisione di lavorazione di ± 0,01 mm, rugosità superficiale Ra di 1,6 μm, peso della macchina di 1.800 kg e sistema di controllo CNC SZGH sviluppato internamente – nella configurazione della variante di tipo Z. La designazione Z indica un layout del pannello di controllo e una disposizione dell'interfaccia diversi rispetto al tipo J, offrendo una configurazione ergonomica e operativa alternativa con le stesse specifiche meccaniche. È adatto per la produzione in batch di barre di rame, ferro, alluminio e acciaio inossidabile entro 35 mm e per la sostituzione di torni automatici idraulici e hard-rail nelle officine che passano alla tornitura di precisione automatizzata.

Specifiche tecniche

Capacità di lavorazione

Viaggio e avanzamento dell'asse

Mandrino

Dimensioni e peso della macchina

Specifiche dei componenti

Tutti i parametri elencati sono di riferimento. Prevarranno la configurazione nell'ordine di acquisto finale e l'accettazione fisica.

Caratteristiche principali e vantaggi

Configurazione di tipo Z: layout alternativo del pannello sulla comprovata piattaforma serie 36

L'SZGH-36Z condivide tutte le specifiche meccaniche fondamentali con l'SZGH-36J: la stessa base in fusione anti-deformazione da 1.800 kg, lo stesso mandrino da 4 kW, gli stessi cuscinetti a contatto angolare a due assi Harbin, le stesse guide lineari di classe H e lo stesso sistema di controllo SZGH. La designazione del tipo Z si riferisce a un diverso layout del pannello di controllo e disposizione dell'interfaccia, adatto agli operatori e alle configurazioni dell'officina in cui il posizionamento del pannello o l'orientamento dell'accesso ai controlli della variante Z si adatta meglio in termini ergonomici. Entrambi i modelli offrono prestazioni di lavorazione, precisione e affidabilità identiche.

Per i responsabili degli approvvigionamenti che costruiscono una flotta di macchine standardizzata, i modelli 36Z e 36J possono essere utilizzati sulla stessa linea di produzione: gli operatori addestrati su uno possono lavorare su entrambi, le procedure di manutenzione sono intercambiabili e i pezzi di ricambio sono condivisi sulla piattaforma.

Base in fusione antideformazione da 1.800 kg

La base della macchina è realizzata in ghisa di alta qualità utilizzando il processo di fusione antideformazione brevettato di SZGHTECH. Con un peso di 1.800 kg, la base fornisce la massa inerziale necessaria per sopprimere le vibrazioni durante il taglio aggressivo di barre di acciaio inossidabile da 30–35 mm e per resistere alla deformazione termica durante turni di produzione prolungati. L'uniformità dimensionale in un lotto da 1.000 pezzi sulla SZGH-36Z è regolata dalla stabilità strutturale della macchina, non dalla rimisurazione dell'operatore a metà corsa e dalle regolazioni dell'offset.

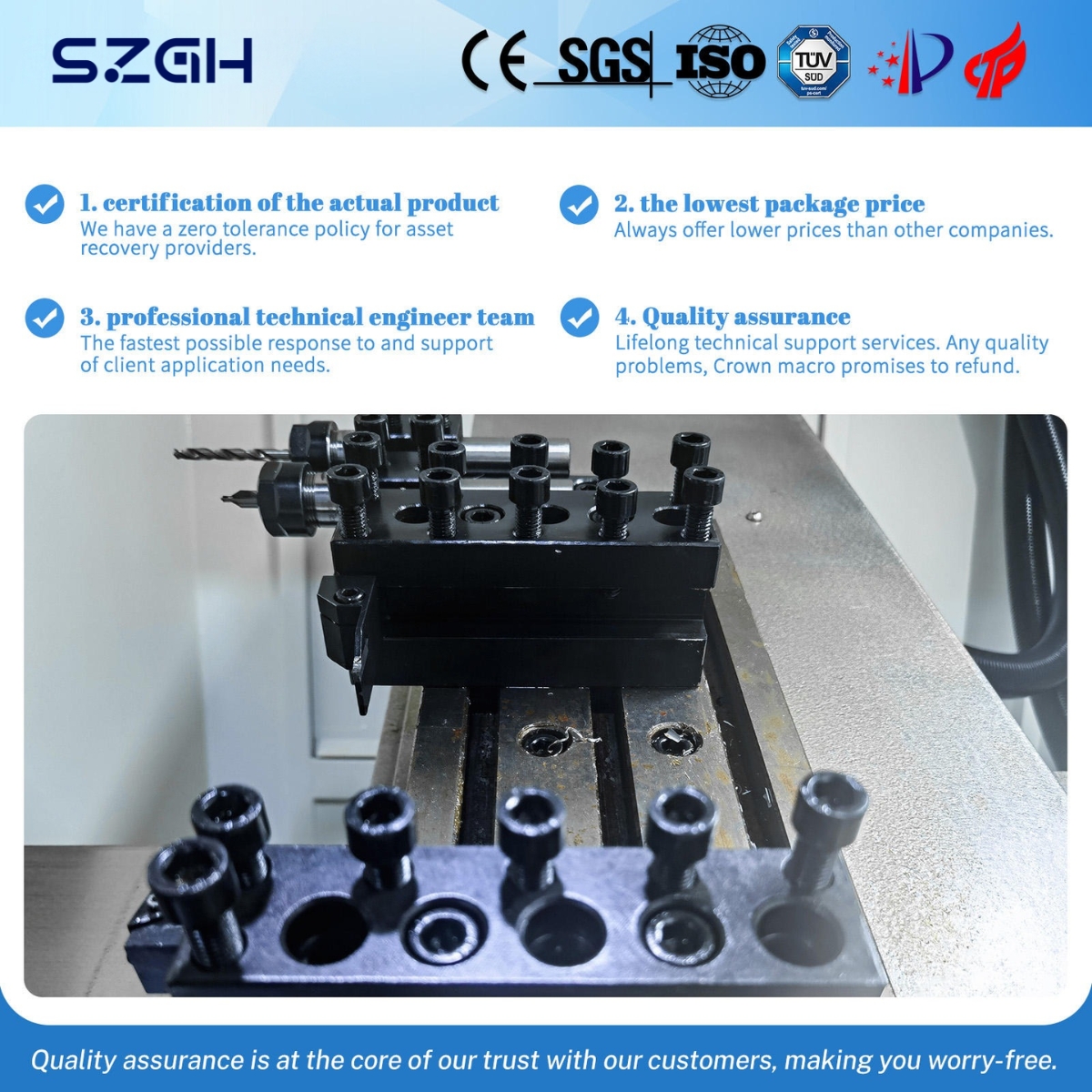

Letto inclinato a 30°: evacuazione dei trucioli assistita dalla gravità

Il piano inclinato di 30° mantiene i trucioli lontani dalle superfici della guida durante tutto il ciclo di taglio. A differenza dei torni a letto piano in cui i trucioli si accumulano sui binari del basamento e richiedono uno spegnimento periodico per la pulizia, la geometria inclinata del SZGH-36Z consente ai trucioli di cadere direttamente nella zona di convogliamento dei trucioli per gravità. Il risultato è una maggiore durata della guida, un ambiente di taglio più pulito e tempi di fermo macchina ridotti, aspetti importanti per le fabbriche che gestiscono programmi di produzione su più turni.

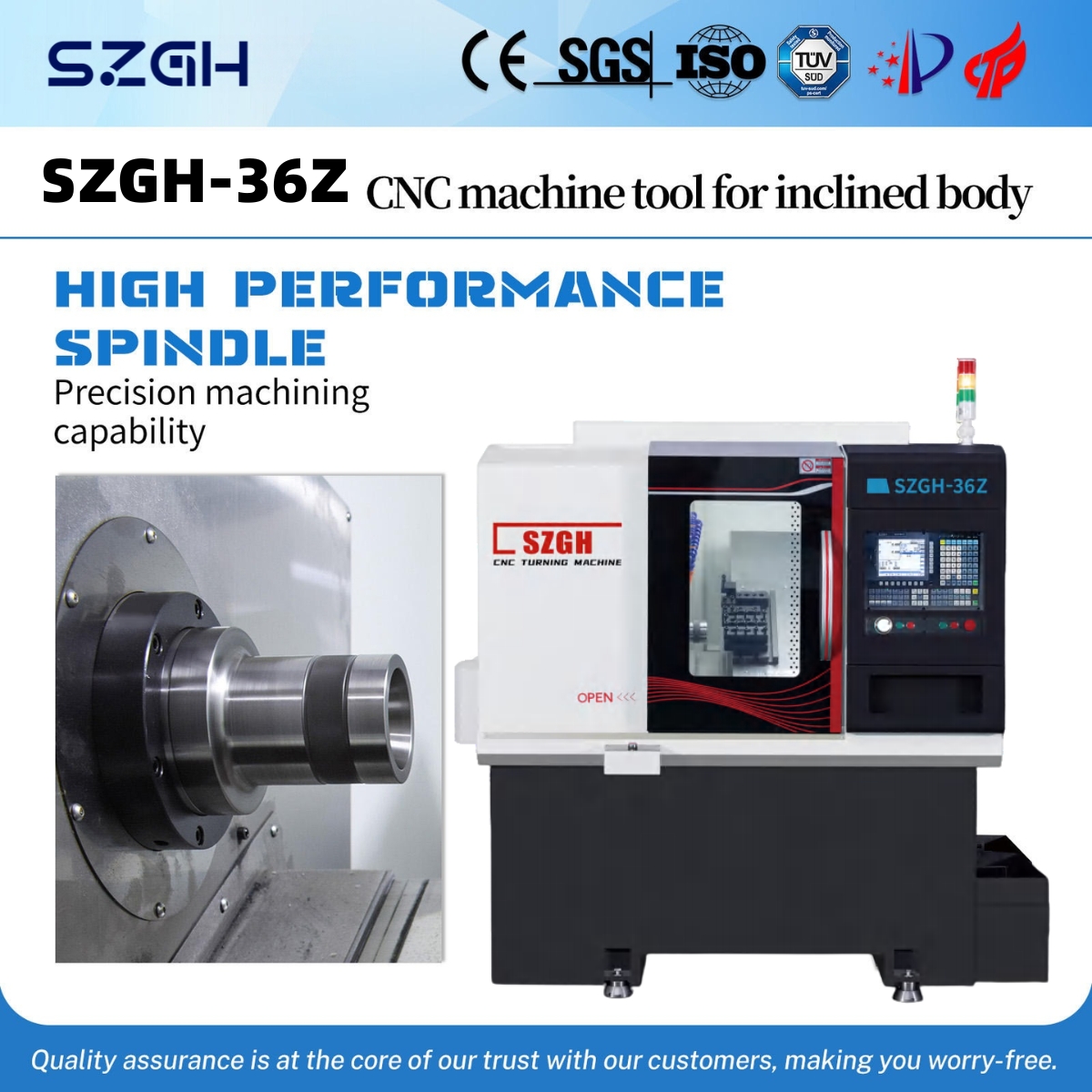

Mandrino da 4 kW con cuscinetti a contatto angolare Harbin

Il motore mandrino a frequenza variabile da 4 kW, abbinato ai cuscinetti Harbin a fusione angolare a contatto angolare ad alta velocità a due assi (bilanciati dinamicamente in fabbrica), fornisce una coppia costante nell'intervallo di lavoro di 500–3.500 giri/min. Le specifiche dei cuscinetti Harbin supportano sia gli elevati carichi radiali generati durante i tagli pesanti di sfacciatura, sia la precisa concentricità richiesta per le passate di finitura di precisione sulla stessa parte, senza alcuna regolazione del cuscinetto tra un'operazione e l'altra.

Sistema di controllo CNC interno SZGH

La SZGH-36Z è dotata del controller CNC sviluppato internamente da SZGHTECH, la stessa piattaforma utilizzata su tutti i modelli di macchine utensili SZGH. Principali vantaggi per gli acquirenti internazionali:

• Codice G ISO standard : compatibile con le convenzioni di programmazione Fanuc 0i-T (cicli G71, G72, G73, G76, G70 completamente supportati). I programmi esistenti dei torni controllati da Fanuc vengono migrati con piccole modifiche al formato.

• Interfaccia in lingua inglese : riduce la curva di apprendimento dell'operatore nelle fabbriche non di lingua cinese.

• Ingegneria da un unico fornitore : il produttore che ha costruito la macchina ha anche scritto il firmware, senza alcun fornitore di controller di terze parti nella catena di supporto.

• Diagnostica remota : gli ingegneri SZGHTECH possono accedere al controller da remoto tramite VPN per la diagnosi dei guasti in tempo reale, riducendo i tempi di risoluzione dei tempi di inattività.

Sostituzione diretta per torni automatici hard-rail e idraulici

Come tutte le macchine della serie 36, la SZGH-36Z è progettata come sostituto immediato dei vecchi torni CNC hard-rail e dei torni automatici idraulici che lavorano piccole parti nella gamma di diametri da 25 a 35 mm. L'ingombro di 1.750 × 1.400 mm corrisponde allo spazio della maggior parte dei torni a guida rigida installati e la compatibilità del codice G del controller SZGH significa che i programmi NC esistenti richiedono solo piccole modifiche per essere eseguiti. I clienti in genere raggiungono la piena produzione entro 3-5 giorni dalla consegna della macchina.

Applicazioni e industrie

La SZGH-36Z lavora barre di rame, ferro, alluminio e acciaio inossidabile (304/316) fino a 35 mm di diametro e dischi forgiati aperti fino a Ø50 mm. Con mandrino idraulico, supporta la produzione di pezzi singoli entro Ø250mm (max Ø300mm).

Parti automobilistiche e motociclistiche

Alberi, perni, steli di valvole, piste di cuscinetti, dispositivi di fissaggio di ruote: tornitura di hardware automobilistico di volume medio dove è richiesta una ripetibilità di ±0,01 mm su migliaia di parti identiche per turno di produzione.

Raccordi idraulici e pneumatici

Corpi valvola, raccordi di unione, tappi terminali dei cilindri, nippli: la capacità della barra da 35 mm copre la gamma standard di raccordi idraulici in acciaio inossidabile, ottone e acciaio al carbonio.

Elementi di fissaggio e componenti filettati

Bulloni, prigionieri, inserti filettati, dadi di bloccaggio, dadi di accoppiamento: tornitura e scanalatura di filetti ad alto volume dove diametro primitivo e finitura superficiale costanti su grandi lotti determinano la qualità del prodotto.

Elettronica e hardware di precisione

Pin terminali, connettori in rame, distanziatori in alluminio, alloggiamenti per sensori: piccoli pezzi torniti di precisione in cui la finitura superficiale Ra 1,6 e la precisione di ±0,01 mm sono requisiti di produzione piuttosto che obiettivi.

Lavorazioni meccaniche generali di precisione

Qualsiasi applicazione attualmente in esecuzione su un tornio automatico idraulico o con guida dura con barre fino a 35 mm: SZGH-36Z è progettato specificamente come percorso di aggiornamento per questa base installata.

Materiali tipici del pezzo da lavorare

SZGH-36Z contro SZGH-36J contro SZGH-25

Quando scegliere 36Z vs 36J : Entrambi i modelli sono meccanicamente identici. La scelta dipende dalle preferenze dell'operatore per quanto riguarda la disposizione del pannello di controllo e l'adattamento ergonomico alla configurazione specifica dell'officina. Contatta SZGHTECH per rivedere entrambi i layout del pannello di controllo prima di ordinare.

Certificazioni e garanzia di qualità

• Certificazione CE — Conforme alla Direttiva Macchine Europea 2006/42/CE e alla Direttiva Bassa Tensione 2014/35/UE.

• ISO 9001 : sistema di produzione e gestione della qualità certificato SZGHTECH.

• Impresa nazionale ad alta tecnologia : certificata dal Ministero cinese della Scienza e della Tecnologia dal 2018.

• Oltre 100 brevetti : incluso il processo di fusione della base antideformazione e il copyright del software del sistema CNC SZGH.

Domande frequenti

Qual è la differenza tra SZGH-36Z e SZGH-36J?

Entrambi i modelli condividono le stesse specifiche meccaniche: capacità della barra da 35 mm, peso della macchina da 1.800 kg, mandrino da 4 kW, cuscinetti a contatto angolare Harbin, guide lineari di classe H, precisione di ± 0,01 mm e sistema di controllo SZGH. La differenza sta nel layout del pannello di controllo e nella configurazione dell'interfaccia : le designazioni di tipo Z e tipo J indicano diverse disposizioni ergonomiche del pannello adatte alle diverse preferenze dell'operatore o alle diverse configurazioni dell'officina. Le prestazioni e la precisione della lavorazione sono identiche tra le due varianti.

Quali diametri di barra può elaborare la SZGH-36Z?

Il modello SZGH-36Z gestisce barre da diametri piccoli fino a un massimo di 35 mm . Per i fucinati a disco (alimentazione pellet), il massimo è Ø50mm standard. Con un mandrino idraulico installato, supporta la produzione di pezzi singoli fino a Ø250mm (max Ø300mm).

L'SZGH-36Z è un sostituto adatto per un tornio CNC con guida dura?

Sì, questa è l'applicazione principale. L'SZGH-36Z è progettato per sostituire le parti di lavorazione dei torni automatici idraulici e hard-rail con un diametro di 35 mm. L'ingombro corrisponde alla maggior parte delle installazioni di tornio su rotaia rigida esistenti. La compatibilità con il codice G ISO del controller SZGH fa sì che i programmi NC esistenti possano essere migrati con piccole modifiche e la maggior parte dei clienti raggiunga la piena produzione entro 3-5 giorni dalla consegna della macchina.

L'SZGH-36Z può lavorare l'acciaio inossidabile 304/316?

SÌ. La profondità di taglio massima standard su un lato nell'acciaio inossidabile è 2 mm (max 3 mm). Parametri consigliati: inserti in metallo duro con geometria di spoglia positiva, velocità di taglio 80–120 m/min, flusso continuo di refrigerante. La base antideformazione da 1.800 kg assorbe efficacemente le elevate forze di taglio associate alla tornitura dell'acciaio inossidabile.

SZGH-36Z supporta l'integrazione dell'alimentatore barre automatico?

SÌ. La macchina è compatibile con caricatori di barre automatici esterni per diametri di grezzo da 8 mm a 35 mm. Con l'integrazione dell'alimentatore barre e un ciclo di controllo SZGH programmato, un operatore può supervisionare 3-5 macchine contemporaneamente: la configurazione standard di riduzione della manodopera per ambienti di produzione in lotti.

Qual è la compatibilità dell'SZGH-36Z con i programmi in codice G Fanuc?

Il controller SZGH utilizza il codice G ISO standard compatibile con le convenzioni Fanuc 0i-T. Sono supportati tutti i cicli di tornitura standard: G71 (sgrossatura esterna), G72 (sgrossatura frontale), G73 (ripetizione modello), G76 (filettatura multi-passaggio), G70 (finitura). I programmi delle macchine controllate da Fanuc richiedono solo piccole modifiche al formato. SZGHTECH fornisce un manuale di programmazione bilingue inglese/cinese e supporto remoto durante il periodo di messa in servizio.

Quale garanzia offre SZGHTECH sull'SZGH-36Z?

SZGHTECH offre una garanzia di 12 mesi che copre tutti i componenti meccanici ed elettrici, esclusi i materiali di consumo (inserti da taglio, olio idraulico, guarnizioni). Le parti di ricambio vengono spedite gratuitamente durante il periodo di garanzia. Il supporto diagnostico remoto tramite videochiamata WhatsApp è disponibile 24 ore su 24, 5 giorni su 7. I clienti nei paesi con reti di agenti SZGH (USA, Turchia, Romania, Russia, Egitto, Tailandia, Messico) hanno accesso al servizio locale nel paese.

Quali sono i tempi di consegna e di spedizione per l'SZGH-36Z?

Il tempo di produzione standard è di 20-35 giorni lavorativi dal ricevimento del deposito. Un container da 20 piedi può contenere 2-3 unità. La macchina viene spedita in una cassa di legno per l'esportazione con trattamento antiruggine e protezione contro l'umidità. Il team di esportazione di SZGHTECH fornisce la documentazione doganale completa: fattura commerciale, lista di imballaggio, certificato di origine, dichiarazione di conformità CE e rapporto di test di fabbrica.

Mercati di esportazione e referenze dei clienti

L'SZGH-36Z è in uso produttivo attivo presso gli stabilimenti di:

Europa dell'Est : Romania (PMI della lavorazione dei metalli che si stanno aggiornando dai torni per rotaie), Turchia (produttori di raccordi in ottone e dispositivi di fissaggio)

Sud-est asiatico : Vietnam (fabbriche di hardware elettronico e connettori), Thailandia (fornitori automobilistici di livello 2 e 3), India (officine di ingegneria di precisione)

Medio Oriente e Africa : Egitto (negozi di componenti idraulici), Marocco (produzione di elementi di fissaggio industriali)

Americhe : Messico (componenti della catena di fornitura automobilistica), Stati Uniti (tramite distributori regionali SZGH)

Richiedi un preventivo o scarica il catalogo

Cerchi un tornio CNC affidabile a banco inclinato da 35 mm con prestazioni comprovate sul campo e supporto post-vendita globale?

Il team di esportazione di SZGHTECH risponde a tutte le richieste entro 1 giorno lavorativo.

• E-mail : export02@szghtech.com

• WhatsApp/WeChat : +86 18925223781

• Richiedi un preventivo formale

• Scarica il catalogo completo delle macchine (PDF)
