Tornio a banco inclinato CNC SZGH-46Z | Barra Ø45 mm | ±0,0075mm| Disposizione del pannello Z

Cos'è l'SZGH-46Z?

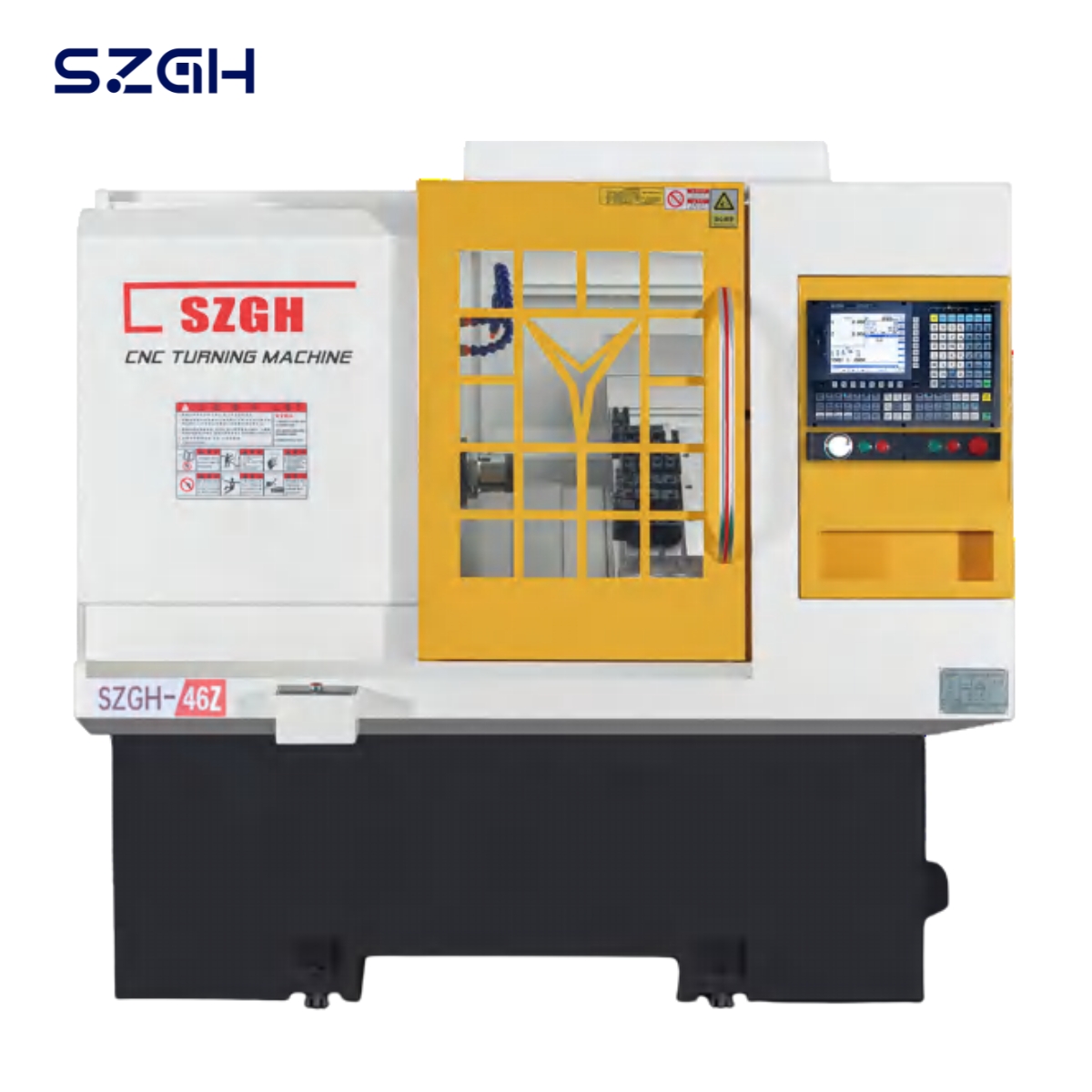

L'SZGH-46Z è un tornio CNC a banco inclinato di 30° costruito sulla stessa base antideformazione per carichi pesanti da 3.000 kg dell'SZGH-46J, in grado di gestire barre da Ø45 mm e mandrini da Ø60 mm con una tolleranza di ±0,0075 mm. Condivide il perno a botte del 46J, la trasmissione con vite a ricircolo di sfere da 32 mm e il sistema di guida lineare di classe H, differenziato esclusivamente per la disposizione del pannello operatore di tipo Z, che posiziona i controlli su un layout sul lato destro o angolato preferito da alcune configurazioni di officina e design di celle multi-macchina.

Specifiche tecniche

Capacità di lavorazione

Viaggio e avanzamento dell'asse

Mandrino

Componenti e costruzione

Dimensioni della macchina

Caratteristiche e vantaggi principali

Layout del pannello di tipo Z: controllo sul lato destro per l'integrazione delle celle

La designazione 'Z' si riferisce alla posizione del pannello operatore: invece della disposizione frontale centrale (tipo J), il pannello è montato sul lato destro o con una configurazione a Z angolata. Questo è adatto alle officine che utilizzano celle lineari multi-macchina, sistemi di caricamento robotizzati o installazioni in spazi ristretti in cui l'operatore si trova a lato della macchina, eliminando l'affaticamento del corpo e riducendo il tempo di apertura della porta mantenendo i controlli più vicini al punto di accesso alla zona dei trucioli.

Stessa piattaforma di precisione dell'SZGH-46J: nessun compromesso sulle specifiche

Gli acquirenti a volte presumono che una variante del pannello implichi una configurazione più economica. La 46Z condivide ogni elemento strutturale con la 46J: la base in fusione antideformazione da 3.000 kg, le guide lineari di classe H da 30 mm e le viti con grado di rettifica a sfere da 32 mm. La tolleranza di ±0,0075 mm, equivalente a circa 1/10 della larghezza di un capello umano, viene mantenuta in modo identico. Scegli il layout del pannello in base al flusso di lavoro, non al compromesso di precisione.

Mandrino a cilindro proprietario: elevata rigidità senza dipendenza dalle importazioni

Il design interno del mandrino a botte di SZGH elimina il gioco radiale comune nei mandrini con cuscinetti conici standard in caso di tagli fortemente interrotti. Il gruppo mandrino è completamente bilanciato dinamicamente in fabbrica, il che significa che è possibile ottenere una finitura superficiale Ra 1.0 sull'acciaio inossidabile senza rettifica post-processo. Per gli acquirenti esportatori ciò elimina la dipendenza da fornitori terzi di mandrini e semplifica l’approvvigionamento dei pezzi di ricambio direttamente tramite SZGH.

Base brevettata antideformazione da 3.000 kg: vibrazioni assorbite, non trasferite

La base per impieghi gravosi non è semplicemente 'più pesante della concorrenza', ma utilizza una geometria brevettata della nervatura interna che reindirizza le vibrazioni di taglio nella massa della base anziché nel mandrino. A una velocità di spostamento rapido di 20 m/min, le basi più leggere convenzionali (classe 1.600–2.000 kg) sviluppano frequenze di risonanza che degradano la finitura superficiale durante i lotti lunghi. La base 46Z da 3.000 kg mantiene la consistenza della finitura dalla prima parte alla diecimila parte.

Viti a ricircolo di sfere di precisione da 32 mm + guide Classe H da 30 mm — Aumentate per la serie 46

La trasmissione è di una classe superiore rispetto alle macchine della serie 36 (viti da 25 mm, binari da 25 mm). Le viti da 32 mm forniscono il 64% in più di sezione trasversale, il che si traduce direttamente in una maggiore rigidità assiale e un ridotto allungamento termico durante la produzione sostenuta. Le guide di classe H da 30 mm aumentano l'area di contatto e la distribuzione del carico, aspetti fondamentali quando si tagliano barre inossidabili da Ø45 mm a una profondità di taglio di 3 mm.

Controller SZGH Ac8F-G: ottimizzazione elettromeccanica integrata

Invece di associare un controller generico di terze parti al servosistema della macchina, SZGH co-sviluppa il firmware del controller Ac8F-G con i parametri del servoazionamento SZGH Dongmechuan. Il risultato è una regolazione del circuito servo specifica per il carico inerziale della serie 46: errore di inseguimento della velocità più stretto, decelerazione più rapida all'indice della torretta e sincronizzazione degli assi senza regolazione PID manuale all'arrivo.

Standard di bloccaggio idraulico: forza del mandrino ripetibile a ogni ciclo

Il modello 46Z viene fornito con bloccaggio idraulico di serie (8 pollici; 10 pollici opzionale), fornendo una forza di bloccaggio costante ad ogni ciclo di avanzamento della barra. I mandrini manuali introducono una variazione di bloccaggio da operatore a operatore che può spostare il punto di riferimento della parte di 0,01–0,03 mm tra gli operatori. Il bloccaggio idraulico elimina questa variabile, che è particolarmente rilevante per i componenti di precisione dove la ripetibilità del dato è importante quanto la precisione di taglio.

Applicazioni e industrie

La SZGH-46Z è specifica per la tornitura di barre ad alta precisione e volumi elevati laddove il layout dell'officina richiede l'accesso al pannello dal lato destro o angolato.

Industrie

SZGH-46Z contro SZGH-46J contro SZGH-36Z

Scegli il SZGH-46Z se: la tua officina utilizza bracci di carico robotizzati, celle lineari multi-macchina o i tuoi operatori preferiscono l'accesso al pannello dal lato destro e stai lavorando barre superiori a Ø36 mm.

Scegli il SZGH-46J se: sono richieste la stessa precisione e rigidità ma la disposizione del pavimento offre agli operatori un accesso frontale al centro.

Scegli il SZGH-36Z se: i diametri delle barre rimangono entro Ø36 mm e il tuo budget o lo spazio a terra non richiedono la trasmissione completa della serie 46.

Certificazioni e garanzia di qualità

• Certificato CE : conforme alla Direttiva Macchine UE 2006/42/CE; documentazione completa per lo sdoganamento

• ISO 9001:2015 : sistema di gestione della qualità certificato per la progettazione, la produzione e il servizio post-vendita

• Impresa nazionale ad alta tecnologia : riconosciuta dal Ministero cinese della Scienza e della Tecnologia dal 2018

• Oltre 100 brevetti : coprono la geometria della base, il design del mandrino, l'integrazione del servoazionamento e la gestione termica

• Bilanciamento dinamico : tutti i gruppi mandrino bilanciati in fabbrica; documento di certificazione fornito con la macchina

• Ispezione pre-imbarco : ciclo di rodaggio di 72 ore; rapporto dimensionale e certificato di precisione del mandrino inclusi

Domande frequenti

D1: Cosa significa effettivamente la 'Z' nell'SZGH-46Z: è una macchina diversa dalla 46J?

La 'Z' si riferisce esclusivamente alla disposizione del pannello operatore. L'SZGH-46Z utilizza una disposizione del pannello di tipo Z, tipicamente posizionata sul lato destro o con orientamento angolato rispetto alla linea centrale del mandrino, mentre l'SZGH-46J utilizza un pannello centrale anteriore di tipo J. Ogni specifica meccanica è identica: stessa base da 3.000 kg, stesse viti da 32 mm, stesse guide classe H da 30 mm, stessa tolleranza ±0,0075 mm, stesso mandrino. La scelta tra 46Z e 46J è puramente una questione di configurazione dell'officina e di ergonomia dell'operatore.

D2: Quali ambienti di produzione traggono maggiori vantaggi dal layout del pannello di tipo Z?

Il layout di tipo Z è preferito in tre scenari comuni: (1) celle lineari multi-macchina in cui l'operatore cammina su una fila di torni e necessita di controllo del pannello di accesso laterale senza passare davanti a ciascuna macchina; (2) integrazione robotizzata o caricatore a portale, in cui il braccio di caricamento occupa la parte anteriore della macchina e l'interfaccia operatore deve essere posizionata lateralmente; (3) installazioni a spazio ristretto in cui la vicinanza alla parete limita l'accesso al pannello anteriore. Se nessuno di questi si applica, l'SZGH-46J con il suo pannello centrale anteriore potrebbe essere più naturale dal punto di vista ergonomico per il funzionamento autonomo di una sola macchina.

D3: L'SZGH-46Z ha una precisione di ±0,0075 mm: cosa significa in termini pratici?

±0,0075 mm corrisponde a circa un decimo della larghezza di un capello umano. In pratica, ciò significa che i diametri degli alberi rispettano la tolleranza h6 (±0,008 mm per alberi Ø30–50 mm) sono ottenibili in produzione senza rettifica. Per gli acquirenti che producono bobine di valvole idrauliche, perni di precisione o componenti di strumenti medici in cui l'intercambiabilità è fondamentale, questa tolleranza elimina la necessità di un'operazione di rettifica cilindrica secondaria su molte caratteristiche.

D4: L'SZGH-46Z può funzionare senza sorveglianza durante la notte con un alimentatore a barre?

SÌ. Il bloccaggio del mandrino idraulico della macchina fornisce una forza di bloccaggio costante e ripetibile su ciascun ciclo di avanzamento della barra: un prerequisito per una tornitura affidabile e non presidiata delle barre. Il controller SZGH Ac8F-G supporta i segnali di interfaccia dell'alimentatore barre (richiesta di alimentazione, rilevamento fine barra, uscita allarme). La compatibilità dello spingibarra e le specifiche del segnale di interfaccia devono essere confermate con il reparto vendite SZGH prima dell'ordine, poiché le marche di spingibarra variano nel protocollo di comunicazione.

D5: In che modo la base da 3.000 kg migliora l'uniformità della produzione in lotti rispetto alle macchine più leggere?

I torni a banco inclinato più leggeri nella gamma da 1.600 a 2.000 kg sviluppano un accumulo termico e di vibrazioni misurabile su lotti lunghi: la finitura superficiale e la deriva del diametro sono reclami comuni sulla parte 500 rispetto alla parte 50. La massa di 3.000 kg del 46Z offre due vantaggi: (1) inerzia termica: la grande base in fusione assorbe il calore generato dai cuscinetti del mandrino e dai servomotori più lentamente, riducendo la deriva dell'espansione termica; (2) smorzamento delle vibrazioni: una massa più elevata smorza le frequenze di risonanza che altrimenti degraderebbero la finitura su tagli interrotti e materiali duri come l'acciaio inossidabile.

Q6: Quali opzioni del sistema di controllo sono disponibili e posso specificare Fanuc o Siemens?

Il controllo standard è il sistema SZGH Ac8F-G, ottimizzato per i parametri dei servo della serie 46. Sono disponibili configurazioni opzionali Fanuc 0i-TF, Siemens 828D, Syntec e Mitsubishi M80: specificarle al momento dell'ordine, poiché la selezione del controller influisce sul cablaggio, sul firmware del pannello operatore e sui tempi di consegna. Per gli acquirenti nei mercati in cui i tecnici dell'assistenza locale sono certificati su Fanuc o Siemens, specificare tali sistemi riduce i costi di supporto a lungo termine.

D7: Qual è la dimensione massima del mandrino e posso lavorare pezzi di tipo disco di grandi dimensioni?

Il mandrino idraulico standard è da 8 pollici (Ø203 mm); 10 pollici (Ø254 mm) è opzionale. Per pezzi di tipo a disco (non a barra), la macchina supporta pezzi fino a Ø350 mm di diametro e 320 mm di lunghezza quando caricati da mandrino. Con il mandrino idraulico è possibile la produzione di pezzi singoli fino a Ø350 mm: conferma il peso del pezzo e la sporgenza con l'ingegneria applicativa SZGH per le parti a disco pesanti.

D8: Cosa è incluso nel pacchetto di consegna standard e quali sono i componenti aggiuntivi comuni?

La consegna standard include: macchina con controller SZGH, mandrino idraulico da 8 pollici, set portautensili, sistema di raffreddamento, interfaccia convogliatore trucioli, documentazione CE, certificato di equilibrio dinamico del mandrino e rapporto di prova di rodaggio di 72 ore. I componenti aggiuntivi comuni dei clienti includono: kit interfaccia alimentatore barra, aggiornamento mandrino da 10 pollici, aggiornamento motore mandrino da 7,5 kW, raccoglitore automatico dei pezzi, raccoglitore di nebbia d'olio e set estesi di portautensili. Il tempo di consegna è di 20-35 giorni lavorativi dalla conferma del deposito.

D9: Come si confronta l'SZGH-46Z con i concorrenti cinesi come Dasen o Smtcl a prezzi simili?

I principali differenziatori strutturali sono il peso base (3.000 kg contro i tipici 1.800-2.200 kg nella stessa classe di prezzo) e il mandrino a botte proprietario (rispetto alle unità mandrino esternalizzate nella maggior parte delle macchine a prezzi comparabili). Il mandrino a cilindro SZGH è prodotto e bilanciato dinamicamente internamente, consentendo un controllo più rigoroso della concentricità (≤0,003 mm) rispetto ai mandrini forniti da assemblatori di cuscinetti di base. Il 46Z viene fornito anche con bloccaggio idraulico standard: molti concorrenti in questa fascia di prezzo lo offrono come opzione a pagamento.

Mercati di esportazione e referenze dei clienti

Le macchine SZGH-46Z sono attualmente operative in impianti di produzione in:

Profilo tipico dell'acquirente: officine di lavorazione meccanica di precisione in subappalto e fornitori automobilistici di livello 2 che eseguono operazioni su 2-3 turni; officine che passano dai torni manuali al CNC con una preferenza per il controllo del pannello laterale; strutture che integrano il caricamento robotizzato con le file di macchine esistenti.

Richiedi un preventivo

E-mail: export02@szghtech.com

WhatsApp: +86 18925223781

Sito web: szghtech.com

Quando si richiede, fornire: (1) intervallo del diametro della barra target, (2) materiale del pezzo da lavorare, (3) tolleranza richiesta, (4) sistema di controllo desiderato, (5) requisito di integrazione dell'alimentatore barra o del robot e (6) stima del volume di produzione annuale. Ciò consente a SZGH di confermare la configurazione 46Z e fornire un preventivo CIF accurato.

Tempi di consegna: 20–35 giorni lavorativi dal deposito

Garanzia: 12 mesi su tutti i componenti meccanici ed elettrici (esclusi i materiali di consumo)

Supporto post-vendita: Diagnostica remota tramite WhatsApp 24/5; agenti locali in USA, Turchia, Romania, Russia, Egitto, Tailandia e Messico
