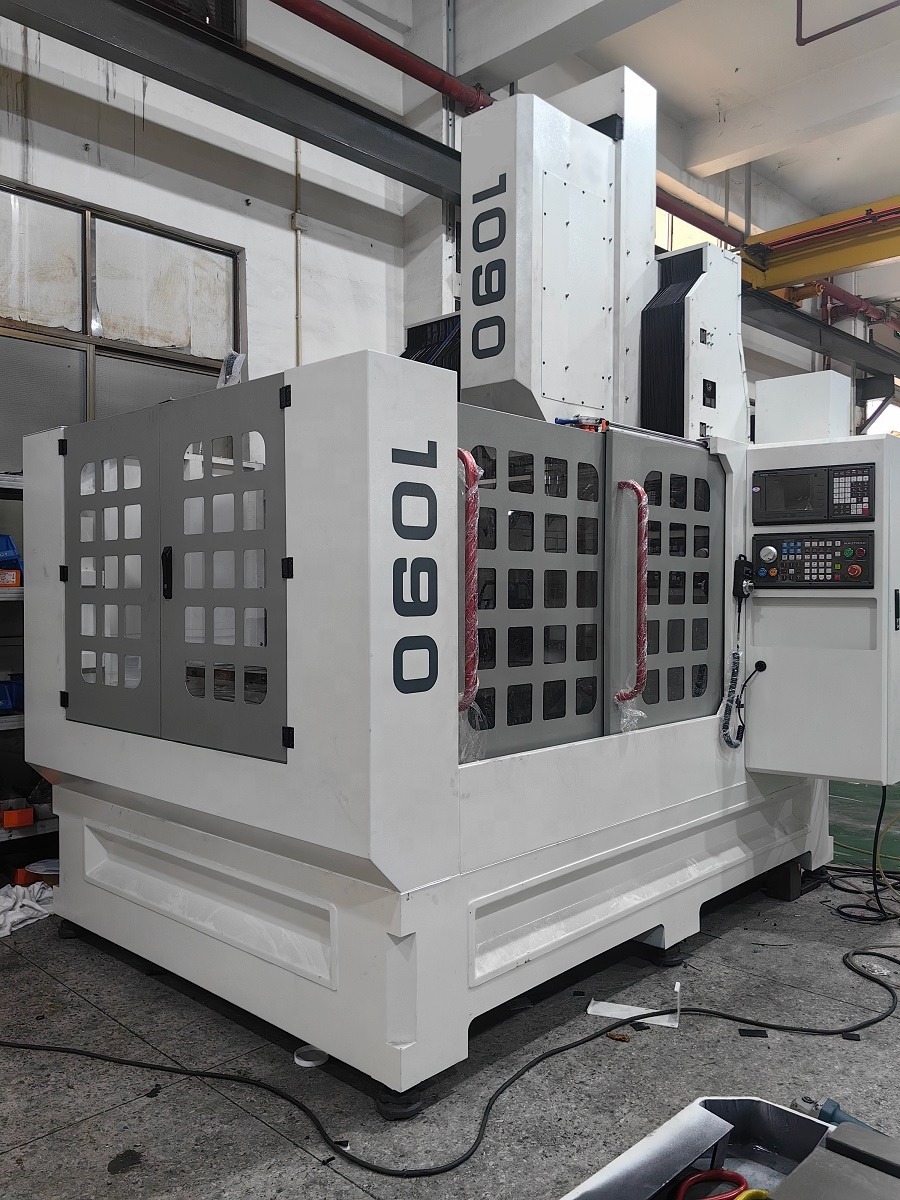

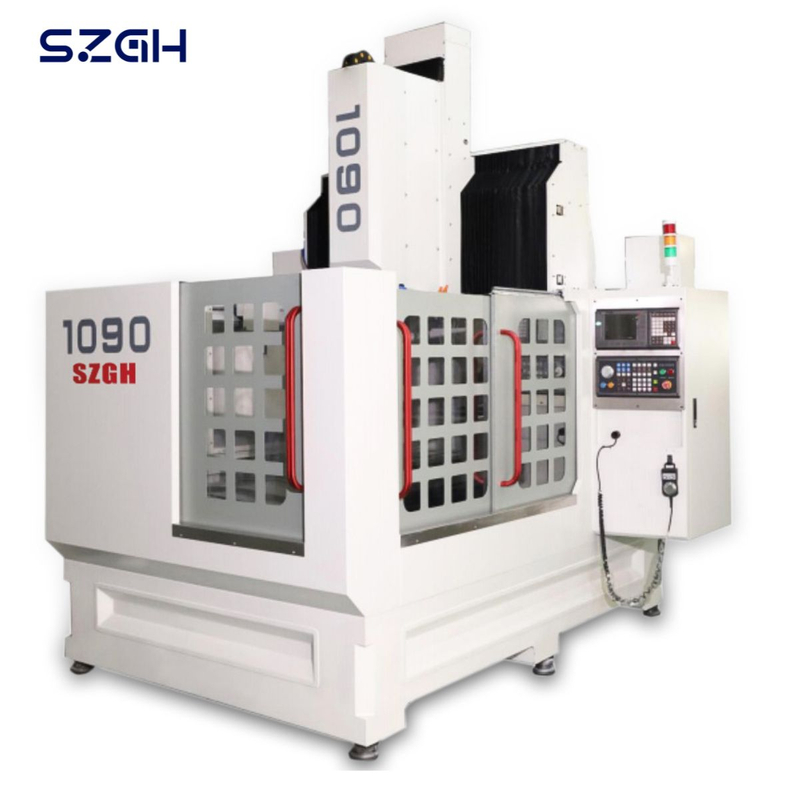

SZGH-1090 갠트리 머시닝 센터 | 900×1,000mm 테이블 | BT40 / 24,000rpm 전동 스핀들 | 0.01mm 반복성

SZGH-1090은 무엇입니까?

SZGH-1090은 Shenzhen Guanhong Technology Co., Ltd.(SZGHTECH)에서 제조한 CNC 갠트리 머시닝 센터입니다. 스핀들 브리지가 고정된 900×1,000mm 작업대 위로 이동하는 역기둥 이동 갠트리 아키텍처를 갖추고 있어 대형 플레이트, 무거운 금형 베이스 및 대형 구조 부품을 가공할 수 있습니다. SZGH-1090(BT40, 8,000rpm, 11/15kW) 및 SZGH-1090D(BT30 전기 스핀들, 24,000rpm, 11kW)의 두 가지 변형으로 제공되며 둘 다 동일한 축 이동(X 900mm, Y 1,000mm, Z 500mm), 0.01mm 반복성, 대만 C3 등급 볼을 공유합니다. 나사, 대만 P 등급 가이드 레일 및 SZGH CNC 제어 시스템.

기술 사양

모션 및 축

스핀들 및 툴링

기계 본체 및 유틸리티

주요 구성 요소(OEM 파트너)

컨트롤러 옵션

주요 특징 및 장점

이동식 갠트리 아키텍처 — 테이블이 아닌 부품 가공

기존 VMC에서는 작업 테이블이 X 및 Y 방향으로 이동하고 스핀들이 Z 방향으로 이동하므로 테이블 관성으로 인해 정확도가 떨어지기 전에 실제 부품 무게가 수백 킬로그램으로 제한됩니다. SZGH-1090은 이를 반전시킵니다. 갠트리 브릿지는 스핀들을 X 및 Y 방향으로 운반하는 반면 작업대는 완전히 정지 상태를 유지합니다. 결과적으로 800kg의 공작물은 테이블 이동으로 인한 동적 힘을 전혀 경험하지 못합니다. 대형 몰드 베이스, 두꺼운 철판, 무거운 구조 프레임을 한 번 고정하면 재배치 없이 완전히 가공할 수 있습니다.

변형방지 특허받은 헤비듀티 베이스

SZGHTECH는 갠트리급 기계를 위해 특별히 강화된 베이스 형상을 개발하고 특허를 받았습니다. 주물은 7,500kg 이동 갠트리의 결합된 동적 하중 하에서 비틀림 및 굽힘 변형에 저항하도록 설계되었습니다. 이는 실제로 중요합니다. 절단 하중 하에서 구부러지는 베이스는 공차를 벗어난 부품을 생산하는 베이스입니다. SZGH-1090 베이스는 측정 가능한 편향 없이 전체 10,000mm/min 이송 속도에서 진동을 흡수할 수 있을 만큼 충분히 무겁습니다.

두 가지 스핀들 변형 — 모든 재료를 위한 하나의 플랫폼

• SZGH-1090(BT40, 8,000rpm, 11/15kW): 표준 기계식 스핀들은 적당한 속도에서 높은 토크가 필요한 강철, 주철 및 티타늄을 대상으로 합니다. BT40 툴링은 전 세계적으로 가장 널리 사용되는 테이퍼 크기이므로 최종 사용자는 특별 주문 없이 현지에서 인서트와 홀더를 조달할 수 있습니다. 강철에서 최대 Ø60mm 드릴링; Ø80mm 페이스밀을 사용한 밀링.

• SZGH-1090D(BT30, 24,000rpm, 11kW 전기): Jiangsu Ronghua 고속 전기 스핀들은 알루미늄 합금 및 복합재를 대상으로 합니다. 24,000rpm에서는 표면 조도가 극적으로 향상되고 톱니당 칩 부하가 감소하여 훨씬 더 높은 재료 제거율로 더 가벼운 절단이 가능합니다. 14개 스테이션 매거진과 표준 13개 스테이션 매거진은 하나의 추가 도구 포켓을 제공하므로 더 많은 마감 패스가 필요한 알루미늄 프로그램에 유용합니다.

대만 C3 볼 스크류 + P 등급 가이드 레일 — 마모 수명을 통한 정밀도

갠트리 기계는 큰 돌출부와 높은 동적 하중에서 작동합니다. Taiwan Precision C3 등급 볼 스크류(Ø40mm, 10mm 피치)를 선택하면 50,000시간 이상의 작동 후에도 백래시가 사양 이하로 유지됩니다. 동반 P 등급 45 시리즈 볼 유형 가이드 레일은 넓은 범위에서 롤러 레일보다 낮은 마찰을 제공합니다. 이는 X 및 Y 스트로크가 900mm를 초과하고 그렇지 않으면 전체 스트로크에 대한 누적 마찰 오류가 위치 오프셋에 누적될 때 중요합니다.

SZGH CNC 컨트롤러 — 통합 전기기계 최적화

SZGH 1000MDCb-4 컨트롤러는 독립적으로 공급되지 않고 기계 시스템과 함께 SZGHTECH에서 설계되었습니다. 각 축의 서보 매개변수(X/Y 3.8kW, 브레이크 포함 Z 3.0kW)는 SZGH-1090 프레임의 특정 관성과 부하 특성에 맞게 사전 조정되어 있습니다. 그 결과 익숙하지 않은 기계에 설치된 타사 컨트롤러보다 램프업 중에 시운전이 더 빨라지고 진동 문제가 줄어듭니다. USB 인터페이스는 독점 파일 형식 없이 직접 G 코드 전송을 지원합니다.

작업장 수명을 위한 완벽한 보호 시스템

갠트리 기계는 페이스 밀링 무거운 플레이트에서 대량의 칩을 생성합니다. SZGH-1090에는 절반 커버 본체 엔클로저와 모든 가이드 레일에 대한 전체 보호 커버가 포함되어 있어 저가형 갠트리 기계에서 조기 레일 마모의 주요 원인인 칩 유입으로부터 대만 P 등급 레일을 보호합니다. 자동 간헐 윤활 시스템은 작업자 개입 없이 정해진 주기에 따라 레일 및 나사 윤활을 보장합니다.

응용 분야 및 산업

SZGH-1090 대 VMC850 대 경쟁사 갠트리 클래스

참고: SZGH VMC850은 더 작은 부품에서 ±0.003mm의 반복성을 달성합니다. SZGH-1090은 물리적으로 VMC에 들어갈 수 없는 공작물을 위해 설계되었습니다. 이는 서브미크론 정밀도보다 작업 범위와 부하 용량을 우선시합니다.

인증 및 품질 보증

• CE 인증 — 유럽으로의 안전한 수출을 위해 EU 기계류 지침 2006/42/EC를 준수합니다.

• ISO 9001:2015 — 모든 제조 공정에서 인증된 완전한 품질 관리 시스템

• 국가 하이테크 기업 — 2018년부터 중국 과학 기술부 인증

• 100개 이상의 특허 — 이 기계에 적용된 변형 방지 헤비듀티 베이스 특허 포함

• 20,000m² 공장 — 심천, 2013년 설립; 13년간의 갠트리 및 VMC 생산 경험

• 동적 균형 인증 — 설치 전 모든 스핀들 어셈블리가 동적으로 균형을 이룹니다.

자주 묻는 질문

Q1: SZGH-1090과 SZGH-1090D의 차이점은 무엇입니까?

SZGH-1090은 높은 토크의 철 소재에 가장 적합한 직결 기계식 스핀들(Ø150, BT40, 최대 8,000rpm, 11/15kW)을 사용합니다. SZGH-1090D는 높은 표면 속도에서 알루미늄 및 복합재에 최적화된 Jiangsu Ronghua 전기 스핀들(BT30, 최대 24,000rpm, 11kW)을 사용합니다. 1090D는 또한 하나의 추가 도구 포켓(14개 대 13개 스테이션)을 가지고 있습니다. 둘 다 동일한 축 이동, 테이블 크기, 기계 중량 및 본체 구조를 공유합니다.

Q2: SZGH-1090은 위치를 바꾸지 않고도 800kg의 강철 몰드 베이스를 가공할 수 있습니까?

예. 고정 테이블 갠트리 아키텍처는 800kg의 부품이 한 번 고정되고 전체 가공 사이클 동안 고정된 상태로 유지됨을 의미합니다. 스핀들 브리지만 움직입니다. 이는 팔레트 시스템을 사용하여 수평 머시닝 센터에서 동일한 부품을 가공하려고 할 때 발생할 수 있는 재배치 오류 및 재고정 시간을 없애줍니다.

Q3: 갠트리 기계의 반복정도(0.01mm)가 VMC850(0.003mm)보다 낮은 이유는 무엇입니까?

갠트리 기계는 넓은 작업 범위에 걸쳐 있는 긴 크로스빔으로 스핀들을 운반합니다. 900mm 범위가 넘는 해당 빔의 열팽창 및 구조적 컴플라이언스는 짧고 견고한 VMC 기둥에는 존재하지 않는 작지만 측정 가능한 위치 변동을 발생시킵니다. SZGH-1090이 목표로 하는 대형 플레이트 및 몰드 베이스의 경우 0.01mm의 반복성이 완전히 적합합니다. 몰드 베이스 볼트 패턴 및 포켓 프로파일은 IT8-IT9 공차로 지정되며, 여기서 0.01mm는 사양 내에 있습니다.

Q4: SZGH-1090에 사용할 수 있는 가장 큰 밀링 커터는 무엇입니까?

표준 기계식 스핀들(SZGH-1090)은 BT40 툴링을 통해 최대 Ø80mm 밀링 커터를 수용합니다. 이는 단일 패스로 크고 평평한 표면을 평면 밀링하는 데 적합합니다. 전기 스핀들 변형(SZGH-1090D)은 BT30 테이퍼 및 고속 작동 범위로 인해 Ø40mm로 제한됩니다.

Q5: SZGH 대신 Fanuc, Siemens 또는 Mitsubishi 컨트롤러로 업그레이드할 수 있습니까?

예. SZGH 제어 패키지는 이 기계의 특정 축 관성에 맞춰 사전 조정되어 가장 빠른 설치를 제공하므로 표준 구성입니다. Huazhong, Baoyuan 및 프로그래밍이 필요 없는 컨트롤러 옵션이 대안으로 나열됩니다. Fanuc 또는 Siemens의 경우 다음 영업팀과 논의하세요. export02@szghtech.com — 요청 시 리드 타임이 조정된 맞춤형 컨트롤러 구성이 가능합니다.

Q6: SZGH-1090은 동일한 작업 범위에 대해 브리지 밀(평판 밀)과 어떻게 비교됩니까?

브리지 밀에는 두 개의 고정 수직 기둥과 그 사이에 교차 레일이 있습니다. 테이블은 X 방향으로 움직입니다. SZGH-1090은 테이블이 완전히 고정된 동안 브리지가 Y 방향으로 움직이는 이동식 갠트리 유형입니다. 테이블 움직임이 실용적이지 않은 매우 무거운 부품에 더 적합합니다. 브리지 밀은 일반적으로 더 큰 Z 이동을 제공하며 매우 높은 공작물에 사용됩니다. 500mm Z 이동 거리를 갖춘 SZGH-1090은 적당한 높이의 플레이트 작업, 몰드 베이스 및 프레임 구성 요소에 적합합니다.

Q7: 수년간 사용한 대만 가이드 레일 중 하나를 교체해야 하는 경우 어떻게 됩니까?

대만 P 등급 45 시리즈 볼 가이드 레일은 중국, 대만 및 동남아시아의 여러 공급업체가 제공하는 표준 카탈로그 품목입니다. 교체는 현장 작업입니다. 윤활유 배출, 레일 커버 제거, 마모된 레일 볼트 풀기, 새 레일 설치, 윤활유 다시 바르기, 축 위치 조정 등이 이루어집니다. SZGHTECH의 기술팀은 WhatsApp을 통해 원래 레일 부품 번호와 단계별 교체 지침을 제공할 수 있습니다.

Q8: SZGH-1090은 5축 가공에 적합합니까?

표준 SZGH-1090 및 1090D는 3축 기계(X, Y, Z)입니다. 네 번째 또는 다섯 번째 회전 축을 테이블에 장착하여 4축 또는 5축 위치 지정이 가능합니다. 800kg 테이블 부하 용량은 대부분의 회전 테이블 장치를 수용할 수 있습니다. 회전축 호환성 및 장착 사양에 대해서는 공장에 문의하십시오.

Q9: SZGH-1090의 리드타임과 결제 구조는 어떻게 되나요?

표준 리드 타임은 보증금 수령 후 영업일 기준 20~35일입니다. 결제는 일반적으로 생산 확인을 위한 보증금 30%, 선적 전 잔액 70%(해상 화물 선하증권으로 확인)입니다. 수출 포장, CE 문서, 영어 부품/사용 설명서가 포함되어 있습니다. 연락하다 export02@szghtech.com . 견적 송장을 받으려면

수출 시장 및 고객 사례

SZGHTECH는 다음 지역의 고객에게 CNC 갠트리 및 수직 머시닝 센터를 배송했습니다.

아메리카: 미국, 멕시코

유럽: 루마니아, 터키, 몰도바

중동 및 아프리카: 이집트, 모로코

CIS: 러시아

아시아: 태국, 베트남, 인도

SZGH-1090은 특히 다음과 같은 분야에서 인기가 높습니다.

• 동유럽(루마니아, 터키)의 금형 공장 독일이나 일본 브랜드의 리드타임과 가격 프리미엄 없이 대형 툴링 기능이 필요한

• 동남아시아(태국, 베트남)의 자동차 Tier 2 공급업체 고정 플레이트 및 프레스 공구 베이스를 생산하는

• 이집트와 러시아의 에너지 부문 제작업체는 주철로 펌프 및 밸브 하우징을 가공합니다.

모든 수출 배송에는 CE 인증서, ISO 9001 인증서, 영어 운영 및 유지 관리 매뉴얼, 포장 목록 및 상업 송장이 포함됩니다. SZGHTECH는 미국, 터키, 루마니아, 러시아, 이집트, 태국 및 멕시코에 현지 서비스 담당자를 보유하고 있습니다.

견적 요청

귀하의 생산 요구 사항에 맞게 SZGH-1090에 대해 논의할 준비가 되셨습니까? 우리 수출 팀은 24시간 이내에 응답합니다.

당사에 연락하실 때 다음 사항을 포함해 주십시오.

• 대상 재료 및 일반적인 공작물 크기/무게

• 필요한 스핀들 속도 범위(8,000rpm BT40 대 24,000rpm BT30 전기 스핀들)

• 선호하는 CNC 컨트롤러(SZGH 기본/Huazhong/Baoyuan/프로그래밍 없음)

• 연간 생산량 및 목표 납품항

리드 타임: 입금 확인 후 영업일 기준 20~35일

보증: 모든 기계 및 전기 부품에 대해 12개월(소모품 제외)

지원: WhatsApp 24/5를 통한 원격 지원; 미국, 터키, 루마니아, 러시아, 이집트, 태국, 멕시코 현지 대리점
