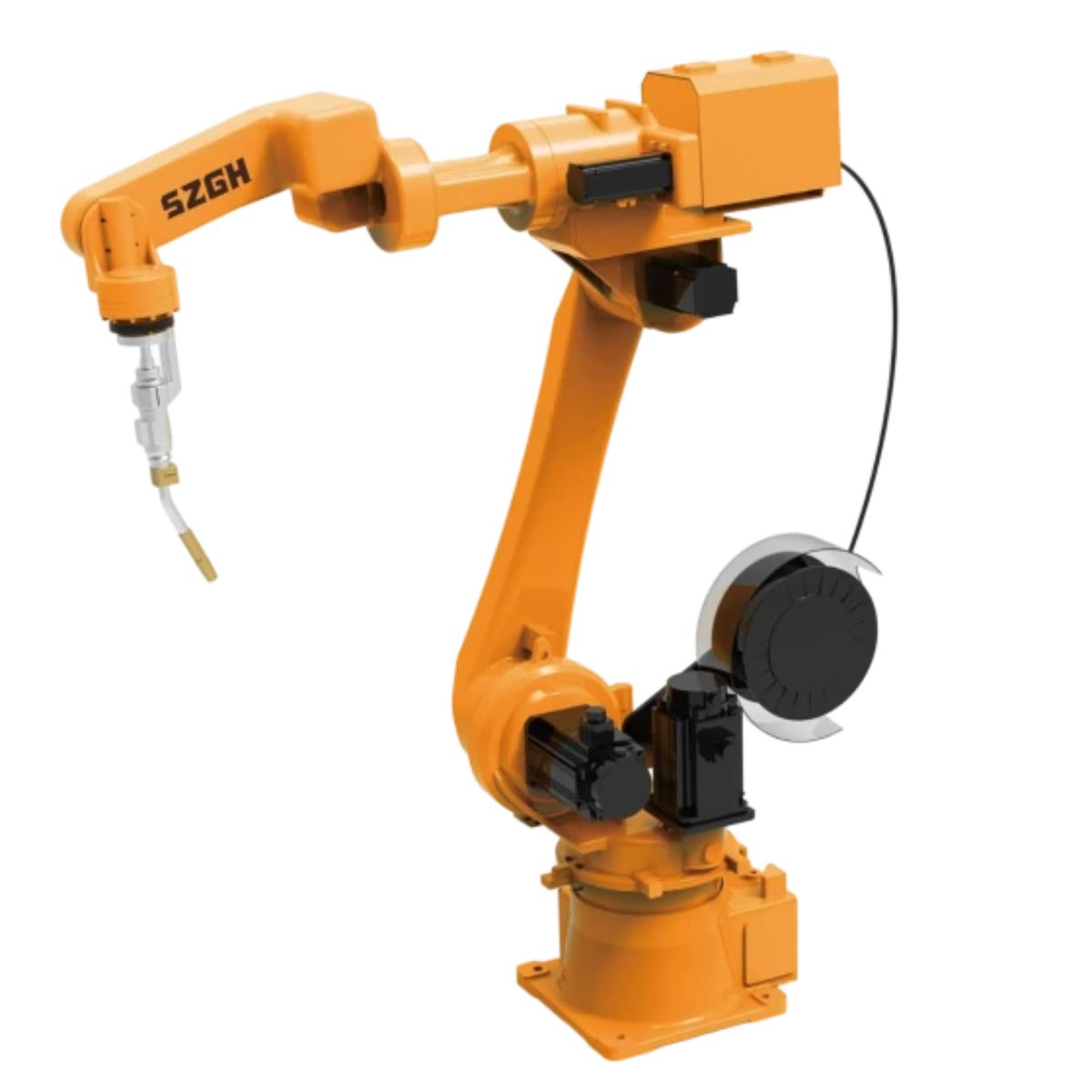

SZGH HZ2000-B-6 Gelişmiş Nesil 6 Eksenli Ark Kaynak Robotu

SZGH HZ2000-B-6 Nedir?

SZGH HZ2000-B-6, HZ serisinin güçlendirilmiş tamamen kapalı eksen mimarisini orta-ağır 170 kg'lık bir çerçeveyle birleştiren, 2.000 mm erişim ve 6 kg taşıma kapasitesi sunan gelişmiş nesil 6 eksenli bir endüstriyel ark kaynağı robotudur; H1500-B-6 ve H2100-B-6 arasındaki boşluğu kapatmak için özel olarak tasarlanmıştır, büyük iş parçaları için genişletilmiş erişim sağlarken aynı zamanda HZ dereceli sıçrama koruması sağlar. mobilya, tarım makineleri ve orta yapısal imalat ortamlarında sürekli MIG, MAG, TIG ve plazma ark kaynağı.

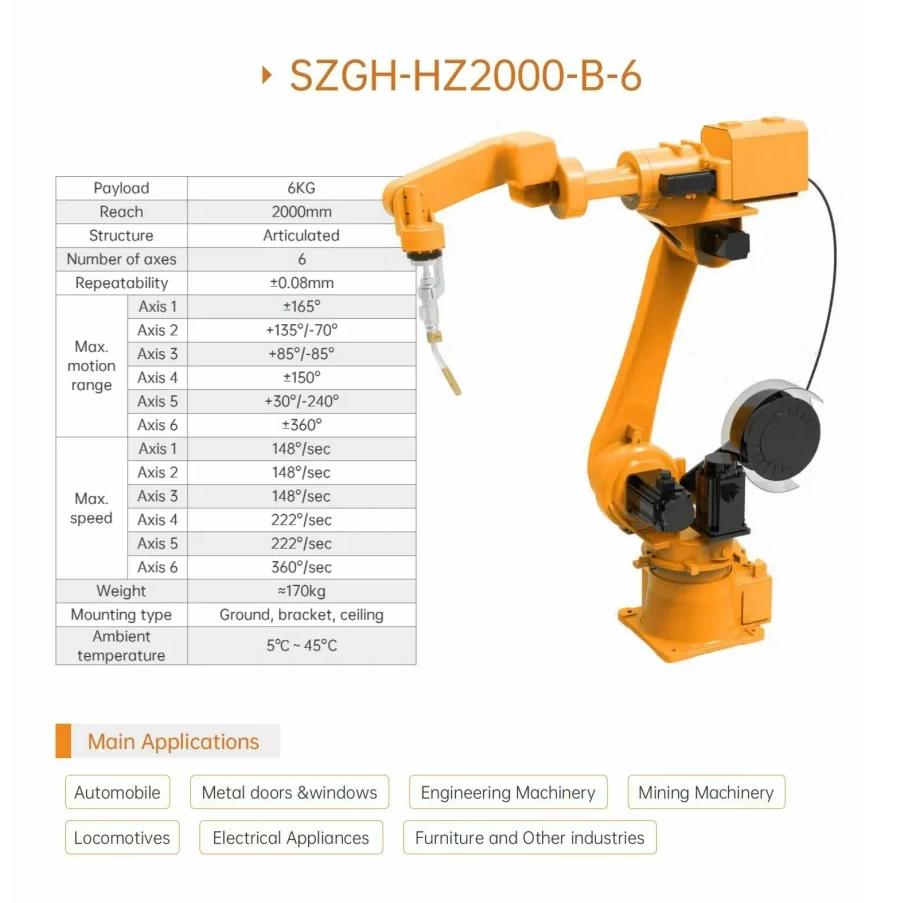

Tam Teknik Özellikler

±0,08 mm Tekrarlanabilirlik hakkında not: Ark kaynağı 3–8 mm dikiş genişliği üretir. HZ2000-B-6'nın torç ucu, ±0,08 mm'de, kaynak kordonundan çok daha sıkı olan 0,16 mm'lik bir bant içindeki konumu tekrarlar. HZ serisi yükseltmesi, hem H hem de HZ serisi robotlarda ark kaynağı gerekliliklerini zaten büyük bir farkla aşan hassaslığa değil, koruyucu sızdırmazlık ve yapısal sağlamlığa odaklanmıştır.

Temel Avantajlar — Neden HZ2000-B-6?

2.000 mm Erişim — H1500 ve H2100 Arasındaki En Uygun Boşluk Doldurucu

H serisi, 1.500 mm'den fazla erişime ihtiyaç duyan alıcılara tek bir seçenek sunuyor: 2.100 mm ve ~235 kg'da H2100-B-6. Birçok uygulama için (mobilya çerçeveleri, tarımsal aletler, orta düzey yapısal imalat) 2.100 mm gerekenden daha fazla erişim sağlar ve H2100'ün 235 kg'lık platformu gereksiz kütle ve zemin kaplama alanı ekler. HZ2000-B-6'nın 170 kg'lık bir şasi üzerindeki 2.000 mm erişimi bu boşluğu tam olarak doldurur: H1500'den daha fazla erişim, H2100'den önemli ölçüde daha hafif ve yerleşik HZ dereceli gelişmiş koruma ile. Bu bir uzlaşma değildir; orta büyüklükte iş parçası kaynağı için amaca yönelik olarak üretilmiş bir modeldir.

Güçlendirilmiş Tamamen Kapalı Eksen — HZ Serisi Çekirdek Yükseltmesi

Altı eksenin tümü, yüksek sıçrantılı MIG ve MAG kaynak ortamları için onaylanmış HZ geliştirilmiş standardına göre yalıtılmıştır. Tarım makinelerinin kaynağı, kalın plaka (6-14 mm) bağlantılarından sürekli metalik sıçrama oluşturur. Mobilya metal işleri, ince parçacıklar üreten ince çelik ve alaşımlı boruları içerir. Her iki ortam da, uzun üretim süreçlerinde geleneksel robot yalıtıma meydan okuyor. HZ2000-B-6'nın bağlantı noktası koruması, kablo demetlerine ve kodlayıcı muhafazalarına sıçrama ve metalik toz girişini önleyerek, 9-12 aylık çoklu vardiya çalışmasının ardından genel amaçlı robotlarda görülen birincil arıza modunu ortadan kaldırır.

Yapısal Optimizasyon - Genişletilmiş Erişimde Geliştirilmiş Sertlik

2.000 mm erişimde, eksen 1'den torç ucuna kadar olan kaldıraç kolu, 1.500 mm'lik bir robota göre önemli ölçüde daha uzundur. HZ2000-B-6, tüm çalışma alanı boyunca tutarlı torç ucu stabilitesini korumak için HZ serisi yapısal geliştirmeleri (iyileştirilmiş gövde sağlamlığı ve bağlantı aktarım geometrisi) içerir. Bu özellikle, mesafeye göre torç sapmasının doğrudan boncuk tutarlılığını etkilediği tarım aletleri ve yapısal çelik kesitler üzerindeki uzun sürekli kaynak geçişleri (1.000+ mm) için geçerlidir.

Çoklu Süreç, Çoklu Malzeme Kapsamı

HZ2000-B-6 tüm ark kaynağı proses yelpazesini yönetir: genel yapısal çelik için MIG, yüksek hızlı yapısal imalat için MAG, paslanmaz çelik hassas bağlantılar için TIG ve özel uygulamalar için plazma ark. Karma ürün grupları üreten fabrikalar için (bazı öğeler MIG, diğerleri TIG gerektirir) proses değiştirilebilir programlamaya sahip tek bir HZ2000-B-6, robot değişimi olmadan tüm varyantları yönetir.

Program Tabanlı Hızlı Geçiş — 'Kaynakçı Eğitin'den 'Bir Düğmeye Basın'a

SZGH GH2000-B kontrol cihazı 500'den fazla kaynak programını saklar. Birden fazla ürün çeşidi üreten üreticiler için (tarımsal parça atölyelerinde yaygın bir durum) her parça programı tüm yol, yay ve örgü parametrelerini saklar. Ürün çeşitleri arasında geçiş yapmak, öğretme kumandasında bir programın seçilmesini gerektirir. Yeniden öğretme yok, parametre yeniden girişi yok. Meksikalı tarım müşterilerimizden biri için bu, iki haftalık yeni kaynakçı eğitim döngüsünden tek bir düğmeye basılarak ürün değişimini azalttı.

Uygulama Senaryoları

H Serisi ve HZ Serisi — Model Seçim Kılavuzu

Nasıl seçilir: HZ2000-B-6 farklı bir konuma sahiptir: H1500 ve H2100 arasındaki kasa ağırlığında, gelişmiş HZ korumasıyla genişletilmiş erişim. İş parçanızın boyutunu ve ortamını doğru modelle eşleştirmek için bu tabloyu kullanın.

Seçim mantığı:

• 1.500 mm'ye kadar iş parçaları, standart üretim: → H1500-B-6

• 1.500 mm'ye kadar iş parçaları, ağır sıçramalı / üç vardiyalı: → HZ1500-B-6

• İş parçaları 1.500–2.000 mm, herhangi bir sıçrama seviyesi: → HZ2000-B-6 (bu erişim aralığında gelişmiş korumaya sahip tek HZ/H seçeneği)

• 2.100 mm erişim gerektiren iş parçaları, standart ortam: → H2100-B-6

• Ağır yapısal kaynak, maksimum erişim: → H2100-B-6

/

Müşteri Örnek Olay İncelemesi — Fannie Chen, CEO

Yazan: Fannie Chen, CEO, Shenzhen Guanhong Automation Co., Ltd. (SZGH ) | Mayıs 2026

Başta pulluk payları ve ekim makinesi braketleri olmak üzere tarımsal ekipman bileşenleri üreticisi olan Meksika'dan bir üretim müşterisi bizimle iletişime geçti. Malzemeleri, orta ila yüksek akım ayarlarında MIG ile kaynaklanmış 6–12 mm yapısal çelik levhadır. Tek bir bitmiş bileşen, 1.200-1.600 mm toplam kaynak dikişi uzunluğuna sahiptir ve en büyük iş parçalarının toplam uzunluğu 1.700 mm'ye ulaşır.

Kısıtlamaları basitti: sınırlı taban alanı, yaklaşık 15 parça çeşidini kapsayan karma bir ürün yelpazesi ve H1500-B-6'nın rahatça karşılayabileceğini aşan maksimum 1.700 mm'lik iş parçası boyutu. H2100-B-6 ihtiyaç duyduklarından daha fazla makine olabilirdi; daha büyük ayak izi, daha ağır çerçeve, asla kullanmayacakları erişim için daha yüksek birim başına maliyet.

HZ2000-B-6 tam cevaptı. 2.000 mm'lik erişimi, 1.700 mm'lik iş parçalarını kenar boşluğuyla kaplar. HZ koruması, kalın plakalı tarımsal bileşenlerden kaynaklanan sürekli MIG sıçramasını, daha önceki yerli robotların yaşadığı conta bozulması olmadan yönetir. SZGH kontrol ünitesinin 500 programlı depolaması, 15 parça çeşidinin tamamının önceden programlanabileceği ve saklanabileceği anlamına geliyordu; operatörler, kumanda üzerindeki bir program numarasını seçerek ürünler arasında geçiş yapabiliyordu.

Müşterinin kurulumdan altı ay sonra paylaştığı gözlem: Daha önce yeni bir manuel kaynakçının ürün değişimini gerçekleştirmek için iki hafta boyunca eğitilmesini gerektiren şey artık tek bir düğmeye basmayı gerektiriyor. Varyantlar arasındaki tutarlılık iyileştirildi, yeniden çalışma durduruldu ve robot, tek bir mekanik sorun olmadan sürekli üretim yoluyla conta bütünlüğünü korudu.

HZ2000-B-6'nın oluşturulduğu kombinasyon budur: doğru erişim, doğru koruma ve üretim çeşitliliğini sürtünme olmadan gerçekleştiren bir kontrol sistemi.

Kontrol Sistemi ve Uyumluluk

SZGH GH2000-B Denetleyici

HZ2000-B-6, ark kaynağı uygulamaları için özel olarak tasarlanmış SZGH GH2000-B serisi kontrol cihazıyla birlikte gelir:

• Kaynak işlemi modları: MIG, TIG, MAG, Plazma Ark — programa göre yapılandırılabilir

• Konumlandırıcı senkronizasyonu: SZGH tek eksenli ve çift eksenli konumlayıcılarla tam koordineli hareket; harici eksen (E1/E2) tam entegre

• Program depolama: 500'den fazla kaynak programı; 7 inç renkli dokunmatik ekranlı öğretme kolyesiyle anında geri çağırma

• Ark takibi: Tarımsal ve yapısal bileşenler üzerindeki değişken aralıklı dikişler için isteğe bağlı ark dikişi takibi

• Örgü desenleri: Kalın plaka bağlantılarında boşluk köprüleme için yerleşik kütüphane (üçgen, sinüs, şekil-8, adım vb.)

• G/Ç: 32 dijital giriş / 32 dijital çıkış standart; hücre entegrasyonu için genişletilebilir

• İletişim: EtherCAT, Profibus, DeviceNet opsiyonel

• Güvenlik: Çift kanallı acil durdurma, güvenlik kapısı kilidi, hız izleme (ISO 10218-1 uyumlu)

Uyumlu Kaynak Güç Kaynakları

HZ2000-B-6, Miller, Lincoln Electric, Fronius, OTC Daihen ve SZGH markalı OEM kaynak kaynakları dahil olmak üzere standart analog veya dijital arayüzler aracılığıyla önde gelen kaynak güç kaynaklarıyla entegre olur. Standart euro meşale konektörü (Binzel/Abicor uyumlu). Tarımsal ve yapısal kalın levha MIG uygulamaları için yüksek görev döngüsüne sahip 400–500A kaynaklar önerilir.

Sertifikalar ve Garanti

Sıkça Sorulan Sorular

S1: SZGH HZ2000-B-6'yı H2100-B-6'dan farklı kılan nedir?

HZ2000-B-6, H2100-B-6'nın 2.100 mm erişimine karşılık 2.000 mm erişime sahip, geliştirilmiş nesil HZ serisi modelidir. HZ2000-B-6, eksen sızdırmazlığını ağır sıçramalı ve üç vardiyalı sürekli kaynak için onaylanmış HZ gelişmiş standardına yükseltir. Ayrıca H2100-B-6'nın ~235 kg'ına kıyasla ~170 kg ağırlığındadır; bu da onu H2100'ün erişim ve kütlesinin gerekenden fazla olduğu orta düzey yapısal uygulamalar için daha uygun hale getirir. 1.500 mm'den fazla erişime ihtiyaç duyduğunuzda ve HZ düzeyinde koruma istediğinizde HZ2000-B-6 doğru seçimdir; 2.100 mm erişimin zor olduğu durumlarda H2100-B-6 tercih edilir.

S2: HZ2000-B-6, 2.000 mm'ye kadar iş parçalarını kaynaklayabilir mi?

Evet. 2.000 mm'lik rakam, robotun taban ekseninden maksimum erişim yarıçapıdır. Uzatılmış iş parçaları için robot tipik olarak iş parçasının yanında, bileşeni kaynak yolu boyunca döndüren bir konumlayıcıyla konumlandırılır. Pozisyoner ile koordineli hareket halinde, etkili kaynak kapsamı erişim yarıçapını aşar. Meksika vaka çalışmamızdaki 1.700 mm'lik tarım bileşenleri için robot, kaynak dikişi uzunluğunun tamamını kenar boşluğuyla kaplıyor.

S3: HZ2000-B-6 mobilya imalat kaynağına uygun mudur?

Evet. Çelik ve demir mobilya çerçeve kaynağı - kapılar, korkuluklar, çerçeve sandalyeler, raf sistemleri - ince ila orta boy boru ve düz kısım üzerinde tekrarlayan kısa ila orta kaynak dikişlerini içerir. HZ2000-B-6'nın 2.000 mm'lik erişimi, yeniden konumlandırmaya gerek kalmadan büyük mobilya çerçeve düzeneklerini kapsar. Çok programlı depolama, mobilya mağazalarında tipik olan yüksek ürün çeşitliliğini yönetir ve HZ koruması, ince kesitli mobilya kaynağının oluşturduğu ince metalik parçacık ortamını yönetir.

S4: HZ2000-B-6 hangi kaynak işlemlerini destekliyor?

HZ2000-B-6 MIG, TIG, MAG ve plazma ark kaynağını destekler. Tarım ve mobilya uygulamalarında MIG birincil prosestir. Aynı robot, gerektiğinde paslanmaz çelik TIG hassas kaynak ve alüminyum alaşımlı kaynak işlemlerini gerçekleştirebilir ve işlem parametreleri parça başına ayrı programlar olarak depolanır.

S5: SZGH kontrolörü ürün değişimlerini nasıl gerçekleştiriyor?

SZGH GH2000-B kontrol cihazı 500'den fazla parça programını saklar. Her program tam kaynak yolunu, ark parametrelerini (voltaj, tel besleme hızı, ilerleme hızı), örgü ayarlarını ve konumlayıcı koordinasyon verilerini içerir. Parça çeşitleri arasında geçiş yapmak, 7 inçlik dokunmatik ekrandaki asılı program numarasının seçilmesini gerektirir; yeniden öğretme gerekmez, parametre girişi gerekmez. 10-20 ürün çeşidine sahip fabrikalar için tüm programlar önceden yüklenebilir ve anında geri çağrılabilir.

S6: HZ2000-B-6 üç vardiyalı sürekli üretimde çalışabilir mi?

Evet. HZ2000-B-6'yı da içeren HZ serisi, üç vardiyalı (günde 24 saat) sürekli çalışma için onaylanmıştır. Her eksenin içindeki güçlendirilmiş bağlantı sızdırmazlığı ve gelişmiş termal yönetim, sürekli görev döngüleri için tasarlanmıştır. Önerilen bakım aralıkları (yağlama, conta denetimi) birlikte verilen bakım kılavuzunda ayrıntılı olarak açıklanmaktadır ve SZGH WhatsApp teknik desteği aracılığıyla uzaktan desteklenmektedir.

S7: HZ2000-B-6 ile hangi konumlayıcı önerilir?

Bileşik kaynak dikişlerine sahip tarımsal bileşenler için, iş parçalarının konumlayıcının nominal yüküne kadar tam koordineli eğilmesine ve döndürülmesine olanak tanıyan SZGH çift eksenli konumlayıcı (BWJ 2 eksen serisi) önerilir. Daha basit döner dikişler (borular, flanşlar, boru şeklindeki çerçeveler) için tek eksenli BWJ konumlandırıcı yeterlidir. Her ikisi de tam koordineli hareket programlamayla GH2000-B kontrol cihazına harici eksenler olarak entegre olur.

S8: Teslimatın teslim süresi nedir ve nasıl teklif alabilirim?

Standart teslim süresi, onaylanan satın alma siparişi ve depozitodan itibaren 30-45 iş günüdür. Teklif için ihracat ekibimizle iletişime geçin: export02@szghtech.com veya +86 18925223781 numaralı telefondan WhatsApp yoluyla. İş parçası çizimlerini, malzeme özelliklerini, yıllık üretim hacmini ve mevcut kaynak işlemi ayrıntılarını sağlayın; 2 iş günü içinde hücre konfigürasyonu önerisini ve resmi teklifi size göndereceğiz.

SZGH HZ2000-B-6 Hakkında Bilgi Alın

Üretim hattınız için HZ2000-B-6'yı değerlendirmeye hazır mısınız? İş parçası ölçülerinizi, malzemenizi, kaynak prosesinizi ve üretim hacminizi ihracat ekibimizle paylaşın. Konumlandırıcı eşleştirmesi de dahil olmak üzere eksiksiz bir hücre konfigürasyonu önereceğiz ve 2 iş günü içinde resmi bir teklif sunacağız.
