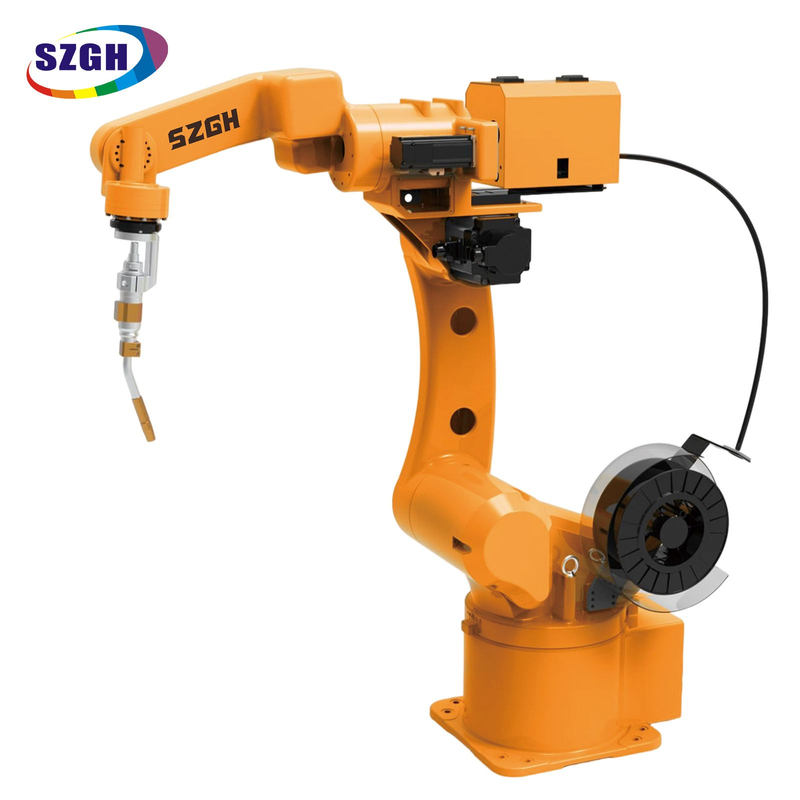

SZGH HZ1500-B-6 Gelişmiş Nesil 6 Eksenli Ark Kaynak Robotu

SZGH HZ1500-B-6 Nedir?

SZGH HZ1500-B-6, yüksek sıçrantılı, yüksek tozlu ve zorlu ortamlı üretim hatlarında üç vardiyalı sürekli MIG, TIG, MAG ve plazma ark kaynağını sürdürmek için tamamen kapalı eksen mimarisi ve güçlendirilmiş bağlantı yalıtımı ile tasarlanmış, 1.500 mm erişim ve 6 kg taşıma kapasitesi sunan gelişmiş nesil 6 eksenli endüstriyel ark kaynağı robotudur.

Tam Teknik Özellikler

±0,08 mm Tekrarlanabilirlik hakkında not: Ark kaynağı (MIG/MAG/TIG), tipik olarak 3–8 mm'lik bir kaynak dikişi genişliği üretir. ±0,08 mm'de HZ1500-B-6, kaynak dikişinin kendisinden çok daha sıkı konum doğruluğu sağlayarak sıfır tavizle tam kaynak dikişi kalitesi sağlar. HZ serisinin yükseltme önceliği, H serisinde fazlasıyla yeterli olan hassasiyet değil, güçlendirilmiş eksen korumasıdır.

Temel Avantajlar — Neden HZ1500-B-6 Standart H1500-B-6'ya Göre?

Güçlendirilmiş Tamamen Kapalı Eksen — HZ Serisinin Temel Yükseltmesi

HZ1500-B-6'daki her bağlantı noktası, H1500-B-6'ya kıyasla gelişmiş bir standartla yalıtılmıştır. Yüksek sıçramalı MAG kaynağı sırasında erimiş sıçrama parçacıkları 1 m/s'yi aşan hızlarda itilir ve 1.500°C'nin üzerindeki sıcaklıklara ulaşabilir. Geleneksel robotlarda, çok küçük bir conta bozulması bile sıçramanın dahili kablolara ve kodlayıcı disklere temas etmesine izin vererek, üç vardiyalı çalışmanın 9-12 ayı içinde yalıtım arızasına veya kodlayıcının yanlış okunmasına neden olur. HZ1500-B-6'nın yükseltilmiş sızdırmazlık sistemi, yapısal mühendislik bileşenlerinin yüksek paslı yüzey ve ağır sıçramalı kaynağı da dahil olmak üzere MAG ortamlarında sürekli üç vardiyada, vardiya başına 8 saat çalışma için doğrulanmıştır.

Yapısal Sertlik İyileştirmesi - Daha Yüksek Bağlantı İletim Doğruluğu

HZ serisi, geliştirilmiş eklem aktarım geometrisi ile H serisine göre optimize edilmiş gövde sertliği sunar. Bu, ark hareketi sırasında kaynak torçunun ucundaki mikro titreşimi azaltır ve 1.500 mm'lik çalışma zarfının tamamı boyunca tutarlı tel-çalışma mesafesini korur. Sonuç, uzun ve sürekli geçişlerde daha düzgün bir boncuk profilidir.

Üç Vardiyalı Sürekli Çalışma Anma Değeri

HZ1500-B-6, günde 24 saat, üç vardiya halinde yüksek frekansta sürekli çalışma için özel olarak onaylanmıştır. Her bir bağlantının içindeki güçlendirilmiş termal yönetim, gelişmiş kablo sabitleme özelliğiyle birlikte, bakımlar arasındaki ortalama süreyi standart H1500-B-6'ya göre uzatır. Planlı kesintileri göze alamayan üretim hatları için bu ayrım kritik öneme sahiptir.

Geniş Proses Uyumluluğu — MIG, TIG, MAG, Plazma Ark

HZ1500-B-6 tüm yaygın ark kaynağı işlemlerini destekler. Tutarlı torç açısı ve mesafe gerektiren işlemler olan paslanmaz çelik ve alüminyum alaşımlarının TIG hassas kaynağı, geliştirilmiş gövde sertliğinden yararlanır. Yapısal çeliğin yüksek sıçrantılı MAG kaynağı, gelişmiş sızdırmazlıktan yararlanır. Tek bir robot, karma ürünlü bir kaynak atölyesinin tüm proses aralığını kapsar.

Yüksek Tozlu Tavan / Braket Yapılandırmaları Dahil Esnek Montaj

Zemin, braket ve tavan montajının tümü desteklenir. Portal tarzı kaynak hücrelerinde yaygın olan tavana montaj kurulumları, robotun üst eksenlerini en ağır sıçrama düşüşüne maruz bırakır. HZ1500-B-6'nın geliştirilmiş üst eksen sızdırmazlığı, H serisinin daha fazla conta aşınmasıyla karşılaşacağı yüksek sıçramalı ortamlarda ters montaj için onu doğru seçim haline getirir.

Uygulama Senaryoları

H Serisi ve HZ Serisi — Model Seçim Kılavuzu

Nasıl seçilir: Üretim gereksinimlerinizi doğru modelle eşleştirmek için bu tabloyu kullanın. HZ serisi, H serisinin gelişmiş nesil yükseltmesidir; aynı kanıtlanmış kinematik platform, güçlendirilmiş koruma yapısı.

Seçim mantığı:

• Standart üretim, normal sıçrama, gündüz vardiyası: → H1500-B-6 veya H2100-B-6

• Yüksek sıçramalı, yüksek tozlu, üç vardiyalı, MAG ağırlıklı: → HZ1500-B-6 (1.500 mm iş parçaları) veya HZ2000-B-6 (2.000 mm'ye kadar)

• Standart korumayla 2.100 mm erişime ihtiyacınız var: → H2100-B-6

• Gelişmiş korumayla ~2.000 mm erişime ihtiyacınız var: → HZ2000-B-6

Müşteri Örnek Olay İncelemesi — Fannie Chen, CEO

Yazan: Fannie Chen, CEO, Shenzhen Guanhong Automation Co., Ltd. (SZGH ) | Mayıs 2026

Madencilik ekipmanı bileşenleri konusunda uzmanlaşmış bir yapısal kaynak tamir atölyesi olan Mısır'dan bir müşteri bize geldi. Yaptıkları iş gerçekten zorlu: ağır paslanmış yüzeyler, kalın yapısal çelik ve son derece yüksek sıçrantı çıkışına sahip MAG kaynağı, maden operatörlerinin geri dönüş taahhütlerini karşılamak için üç vardiya çalışıyor.

Daha önce genel amaçlı yerli kaynak robotuna yatırım yapmışlardı. Dokuz ay süren sürekli çalışmanın ardından bağlantı contaları arızalandı. Sıçrama kablo demetine ve eksen 4'teki kodlayıcıya nüfuz etmişti. Onarım faturası ilk beklentilerini aştı ve planlanmamış kesinti onlara iki kritik müşteri siparişine mal oldu.

Bizimle iletişime geçtiklerinde anlattıkları arıza modunu dikkatle dinledim. Bu tam olarak HZ serisinin önlemek için tasarlandığı arıza senaryosudur. HZ1500-B-6'yı özellikle tavsiye ettim çünkü geliştirilmiş yalıtımı, yalnızca laboratuvar koşullarında değil, gerçek üç vardiyalı üretimde de yüksek sıçrantılı MAG kaynak ortamlarında doğrulanmıştır. 1.500 mm'lik erişim, yapısal onarım mastarları için en uygunuydu.

Bu makine şu anda Mısır'da 14 aydan fazla bir süredir contayla ilgili tek bir sorun olmaksızın sürekli olarak (üç vardiya, vardiya başına sekiz saat) çalışıyor. Müşterinin kendi özeti doğrudandı: 'H ve HZ arasındaki fark, 'iyi çalışıyor' ile 'çalışmaya devam ediyor' arasındaki farktır.'

Bu, bu kararı değerlendiren herhangi bir alıcıya sunabileceğim en net ürün farklılaştırmasıdır.

Kontrol Sistemi ve Uyumluluk

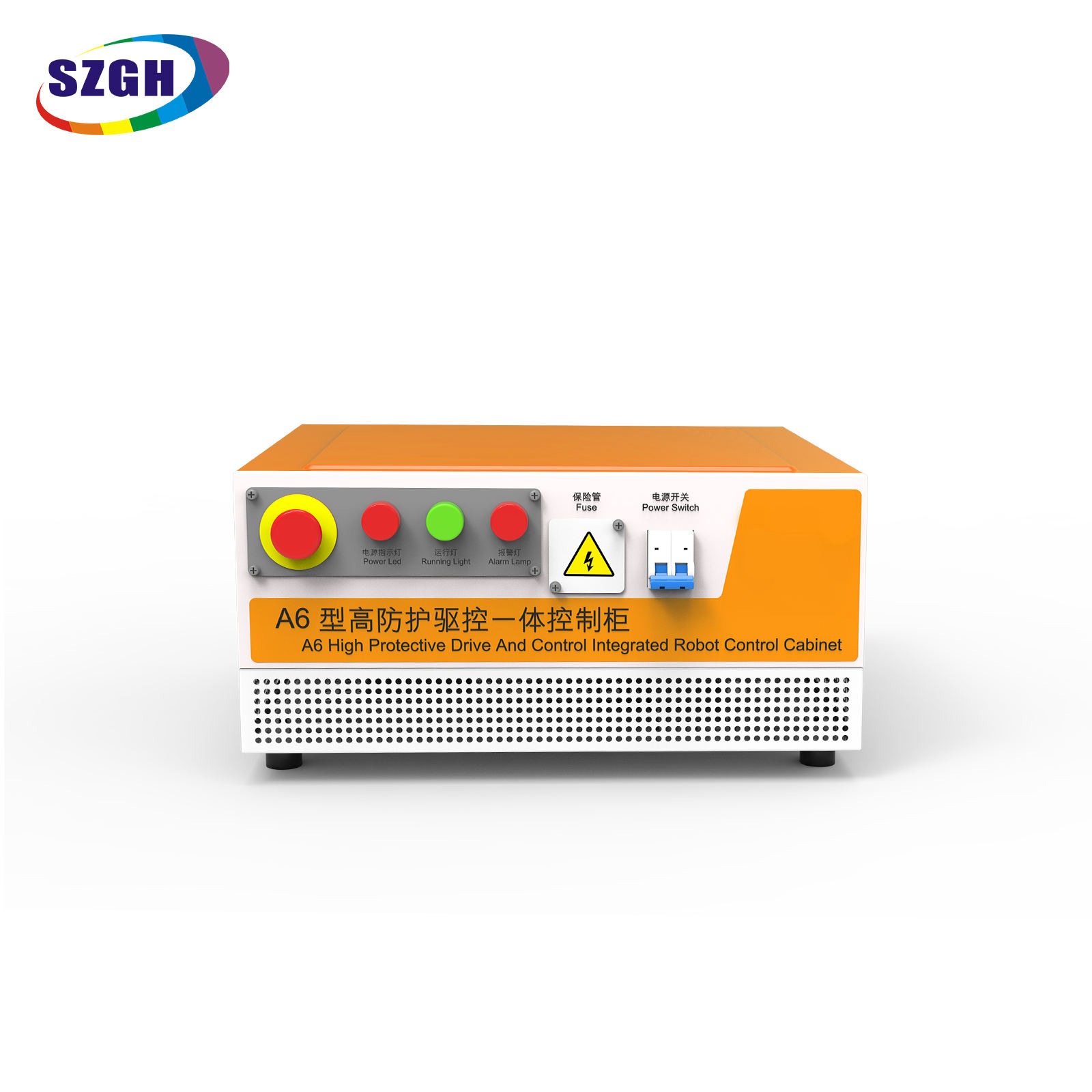

SZGH GH2000-B Denetleyici

HZ1500-B-6, ark kaynağı uygulamaları için özel olarak tasarlanmış SZGH GH2000-B serisi kontrol cihazıyla birlikte gelir:

• Kaynak işlemi modları: MIG, TIG, MAG, Plazma Ark — programa göre yapılandırılabilir

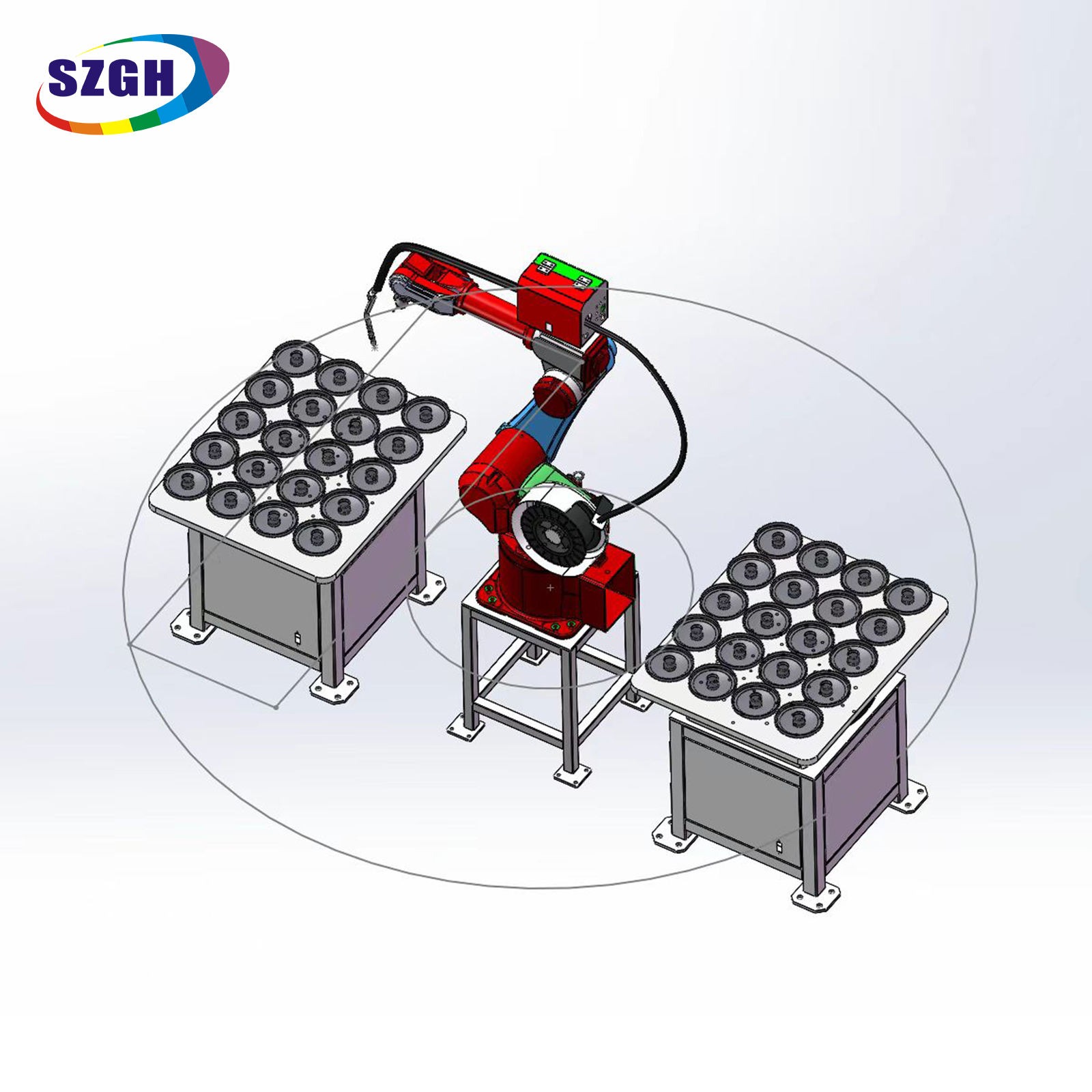

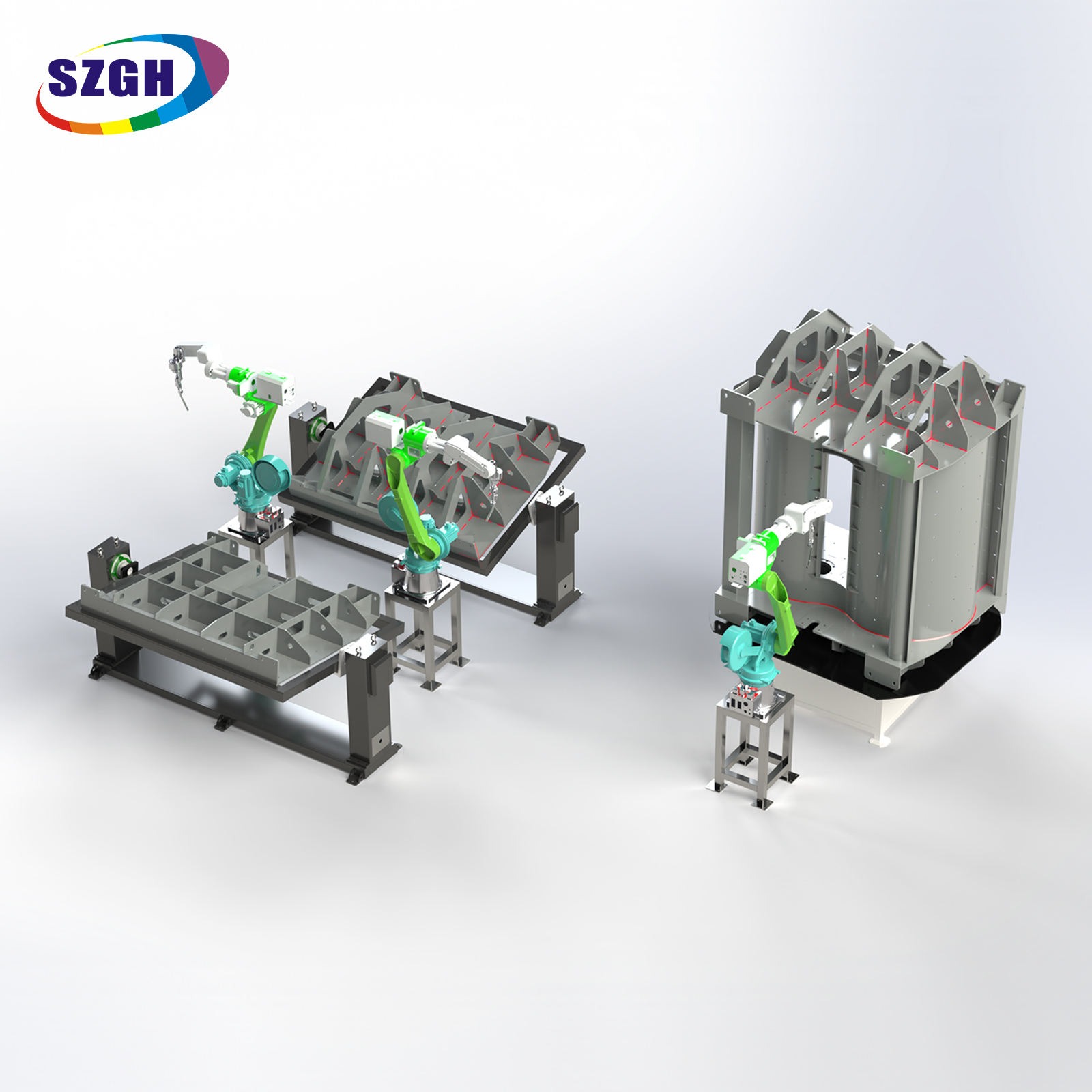

• Konumlandırıcı senkronizasyonu: SZGH tek eksenli ve çift eksenli konumlayıcılarla tam koordineli hareket; harici eksen (E1/E2) tam entegre

• Program depolama: Kontrol cihazında saklanan 500'den fazla kaynak programı; öğretme kolyesi aracılığıyla anında program çağırma

• Öğretim kolyesi: 7 inç renkli dokunmatik ekran; çevrimiçi ve çevrimdışı programlamayı destekler

• Ark takibi: Değişken aralıklı dikişlerde uyarlamalı kaynak için isteğe bağlı ark dikişi takibi

• Örgü desenleri: Boşluk doldurma geçişleri için yerleşik örgü deseni kitaplığı (üçgen, sinüs, şekil-8 vb.)

• G/Ç: 32 dijital giriş / 32 dijital çıkış standart; genişletilebilir

• İletişim: EtherCAT, Profibus, DeviceNet opsiyonel

• Güvenlik: Çift kanallı acil durdurma, güvenlik kapısı kilidi, hız izleme (ISO 10218-1 uyumlu)

Uyumlu Kaynak Güç Kaynakları

HZ1500-B-6, Miller, Lincoln Electric, Fronius, OTC Daihen ve SZGH markalı OEM kaynak kaynakları dahil olmak üzere standart analog veya dijital arayüzler aracılığıyla önde gelen kaynak güç kaynaklarıyla entegre olur. Torç uyumluluğu: standart euro torç konektörü (Binzel/Abicor uyumlu).

Sertifikalar ve Garanti

Sıkça Sorulan Sorular

S1: SZGH HZ1500-B-6 ile H1500-B-6 arasındaki fark nedir?

HZ1500-B-6, H1500-B-6'nın geliştirilmiş, gelişmiş nesil halefidir. Her ikisi de aynı 1.500 mm menzili ve 6 kg taşıma yükünü paylaşıyor. HZ yükseltmesi iki alana odaklanır: (1) yüksek sıçramalı MAG kaynağı ve üç vardiyalı sürekli çalışma için özel olarak doğrulanmış, daha yüksek bir koruma sınıfına yönelik güçlendirilmiş tamamen kapalı eksen yalıtımı; ve (2) daha yüksek eklem aktarım doğruluğu ve gövde sertliği için yapısal optimizasyon. H1500-B-6, HZ1500-B-6'nın ±0,08 mm'sine kıyasla ±0,05 mm tekrarlanabilirlik taşır; ancak 3–8 mm ark kaynağı dikiş genişlikleri için her ikisi de gerekenden çok daha hassastır. Çalışma ortamınız yoğun sıçrama, yüksek toz, dış mekan kurulumu veya 7/24 üretim döngüleri içeriyorsa HZ1500-B-6'yı seçin.

S2: Ark kaynağı için ±0,08 mm tekrarlanabilirlik yeterli midir?

Evet, rezervasyonsuz. Ark kaynağı dikiş genişlikleri tipik olarak 3–8 mm genişliğindedir. ±0,08 mm'lik tekrarlanabilirlik, robotun torç ucunun toplam 0,16 mm'lik bir bant dahilinde aynı konuma geri döndüğü anlamına gelir; bu, kaynak boncuğu genişliğinden kabaca 20 ila 50 kat daha küçüktür. Kaynak kalitesi, bu ölçekte milimetrenin altındaki konum değişimiyle değil, ark parametreleri, tel besleme hızı, ilerleme hızı ve koruyucu gazla belirlenir. ±0,08 mm, ağır hizmet ark kaynağı robotları için endüstri standardıdır.

S3: HZ1500-B-6 hangi kaynak işlemlerini destekliyor?

HZ1500-B-6, MIG (Metal İnert Gaz), TIG (Tungsten İnert Gaz), MAG (Metal Aktif Gaz) ve plazma ark kaynağını destekler. Aynı robot platformu içerisinde paslanmaz çelik TIG hassas kaynağı, alüminyum alaşımlı kaynak ve yüksek sıçramalı yapısal çelik MAG kaynağı ile uyumludur ve programa göre değiştirilebilir.

S4: HZ1500-B-6 bir konumlayıcıyla senkronize edilebilir mi?

Evet. SZGH GH2000-B kontrol cihazı, SZGH tek eksenli konumlandırıcılar (örn. SZGH-BWJ serisi) ve harici eksenler olarak çift eksenli konumlayıcılarla tam koordineli hareketi destekler. Bu, robotun, birden fazla yeniden konumlandırma adımı gerektirecek çevresel ve bileşik açılı kaynakları kapsayan, dönen iş parçalarını gerçek zamanlı olarak izlemesine olanak tanır.

S5: Hangi montaj yönleri destekleniyor?

Zemin (zemin) montajı, braket (duvar/eğimli) montajı ve tavan (ters çevrilmiş) montajının tümü desteklenir. Robotun yukarıdan maksimum sıçrama düşüşüne maruz kaldığı tavana montaj kurulumları için, HZ1500-B-6'nın geliştirilmiş üst eksen yalıtımı, standart H1500-B-6'ya göre ek koruma sağlar.

S6: HZ1500-B-6'nın teslim süresi nedir?

Standart teslim süresi, onaylanan satın alma siparişi ve depozitodan itibaren 30-45 iş günüdür. Özel konfigürasyonlar (özel torç arayüzleri, değiştirilmiş taban plakaları, entegre güvenlik çitleri) bu zaman çizelgesini uzatabilir. Temas etmek export02@szghtech.com . Mevcut kullanılabilirlik ve hızlandırılmış seçenekler için

S7: SZGH kurulum ve devreye alma desteği sağlıyor mu?

Evet. SZGH, WhatsApp video görüşmesi (24/5 kapsama) yoluyla uzaktan devreye alma desteği sağlar ve uygun siparişler için saha mühendislerini yerinde devreye alma için gönderebilir. ABD, Türkiye, Romanya, Rusya, Mısır, Tayland ve Meksika'daki bölgesel acenteler kurulum ve eğitim için yerel destek sağlayabilir.

S8: HZ1500-B-6'yı yaygın olarak hangi endüstriler kullanıyor?

Birincil uygulamalar arasında otomotiv bileşen imalatı (alt şasiler, egzoz sistemleri, koltuk yapıları), mühendislik ve madencilik makineleri (bom kolları, kovalar, yapısal çerçeveler), metal kapı ve pencereler (çerçeve kaynağı), demiryolu ve lokomotif imalatı (boji çerçeveleri), elektrikli ekipman kabini kaynağı ve çoklu vardiya programlarında çalışan genel ağır hizmet metal imalatı yer alır. Geliştirilmiş sızdırmazlık özelliği, onu özellikle dökümhaneye bitişik dükkanlar, dış mekan prefabrikasyon hücreleri ve havada yüksek metalik partiküllerin bulunduğu herhangi bir ortam için çok uygun hale getirir.

SZGH HZ1500-B-6 Hakkında Bilgi Alın

Üretim hattınız için HZ1500-B-6'yı değerlendirmeye hazır mısınız? İş parçası çizimlerinizi, malzeme spesifikasyonlarınızı ve yıllık üretim hacminizi ihracat ekibimize gönderin; önerilen hücre konfigürasyonunu, konumlayıcı eşleştirmesini ve resmi teklifi 2 iş günü içinde sağlayacağız.

İlgili Ürünler

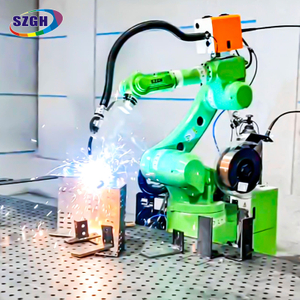

• SZGH H1500-B-6 — Standart 6 Eksenli Kaynak Robotu, 1500 mm Erişim — Temel H serisi modeli; standart sıçramalı, gündüz vardiyalı üretim ortamları için idealdir.
