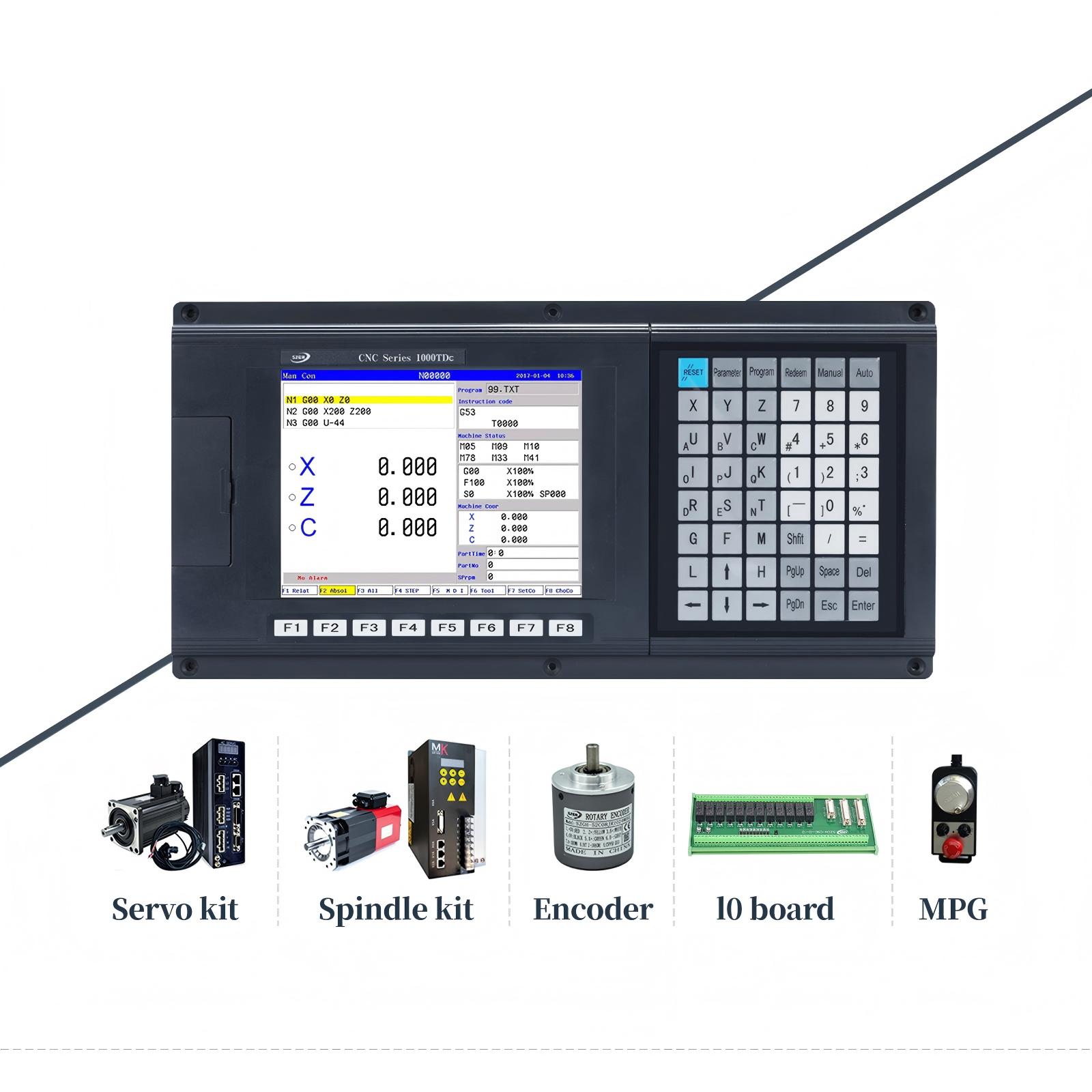

SZGH-CNC1000TDc-3 — Yüksek Performanslı 3 Eksenli CNC Torna ve Tornalama Merkezi Kontrol Cihazı

SZGH-CNC1000TDc-3 — Yüksek Performanslı 3 Eksenli CNC Torna ve Tornalama Merkezi Kontrol Cihazı

SZGH-CNC1000TDc-3, CNC torna tezgahları, torna merkezleri, taşlama makineleri ve özel otomasyon ekipmanları için özel olarak tasarlanmış yüksek performanslı 3 eksenli bir CNC kontrol cihazıdır. Temel 2 eksenli tornalama kontrolörlerini aşmış inşaatçılar ve yenileme uzmanları için bir üst düzey çözüm olarak tasarlanan TDc-3, C ekseni (iş mili servo konumlandırma), EtherCAT ve Powerlink veri yolu servo desteği, dört Otomatik Takım Değiştirici (ATC) taret konfigürasyonu ve çift diş açma çevrim modları ekleyerek makine imalatçılarına ve atölyelere canlı takımlama, servo taret entegrasyonu ve yüksek hassasiyetli enterpolasyonlu diş açma için gereken kontrol mimarisini sağlar. Denetleyici, 8,4 inç 800×600 tam renkli LCD, tam İngilizce dil arayüzü, açık Programlanabilir Mantık Denetleyicisi (PLC) ve USB + RS232 Veri Sayısal Kontrolü (DNC) dosya aktarımıyla birlikte gelir. Fabrikadan doğrudan SZGH'den (Shenzhen Guanhong Automation Co., Ltd.), CE sertifikalı, 2 yıl garantili ve 24 saat birebir mühendis desteğiyle.


Kullanılabilirlik:



Sor

Ürün Açıklaması

Ürün Açıklaması

SZGH-CNC1000TDc-3 | 3 Eksenli CNC Torna ve Tornalama Merkezi Kontrol Cihazı | C Ekseni | EtherCAT | CE

Temel 2 Eksenli Kontrol Cihazı Üzerinden TDc-3 Ne Zaman Seçilmeli?

Makineniz bir servo taret veya özel taret kullanıyor. Servo ve özel konfigürasyonlu taretler, standart 2 eksenli kontrolörün koordine edemeyeceği servo tahrikli konumlandırma gerektirir. TDc-3 doğal olarak servo tareti ve özel taret ATC tiplerini destekler ve bu mekanizmaların talep ettiği hassas servo konumlandırmayla takım değiştirme sıralamasını yönetir.
Tornalama merkezinde canlı takımlama veya frezeleme için C eksenine (iş mili servo konumlandırma) ihtiyacınız vardır. C ekseni, M800 komutu aracılığıyla iş milini kontrollü bir döner konumlandırma eksenine dönüştürerek, doğrudan torna üzerinde frezeleme, merkezden uzakta delme ve kontur tornalama gibi tahrikli takım işlemlerine olanak sağlar. Bu, torna merkezi kontrolörünün düz torna kontrolörüne göre belirleyici özelliğidir.
Servo sürücüleriniz EtherCAT veya Powerlink veri yolu iletişimini kullanır. Büyük uluslararası üreticilerin modern bus-servo sürücüleri, geleneksel adım/yön darbe katarları yerine EtherCAT veya Powerlink protokolleri üzerinden iletişim kurar. TDc-3, eksenleri beslemek için her iki veriyolu tipini de destekleyerek deterministik zamanlama ve daha hızlı servo tepkisi sağlayarak daha iyi yüzey kalitesi ve daha doğru diş profilleri anlamına gelir.
CNC döngüsüne entegre edilmiş otomatik takım ayarına veya iş parçası problamasına ihtiyacınız var. TDc-3 yerleşik tarama fonksiyonu, otomatik takım ayarlayıcı (ATL) ve prob desteği içerir; böylece takım uzunluğu ölçümü ve iş parçası referans ayarı, manuel kurulum adımları yerine CNC programının içinde gerçekleşir.

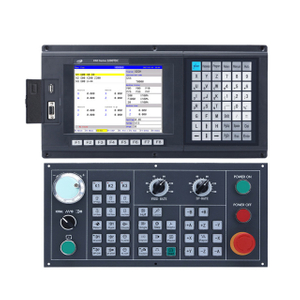

Standart ATC ile temel 2 eksenli tornalama için bkz. SZGH-CNC1000TDc-2.

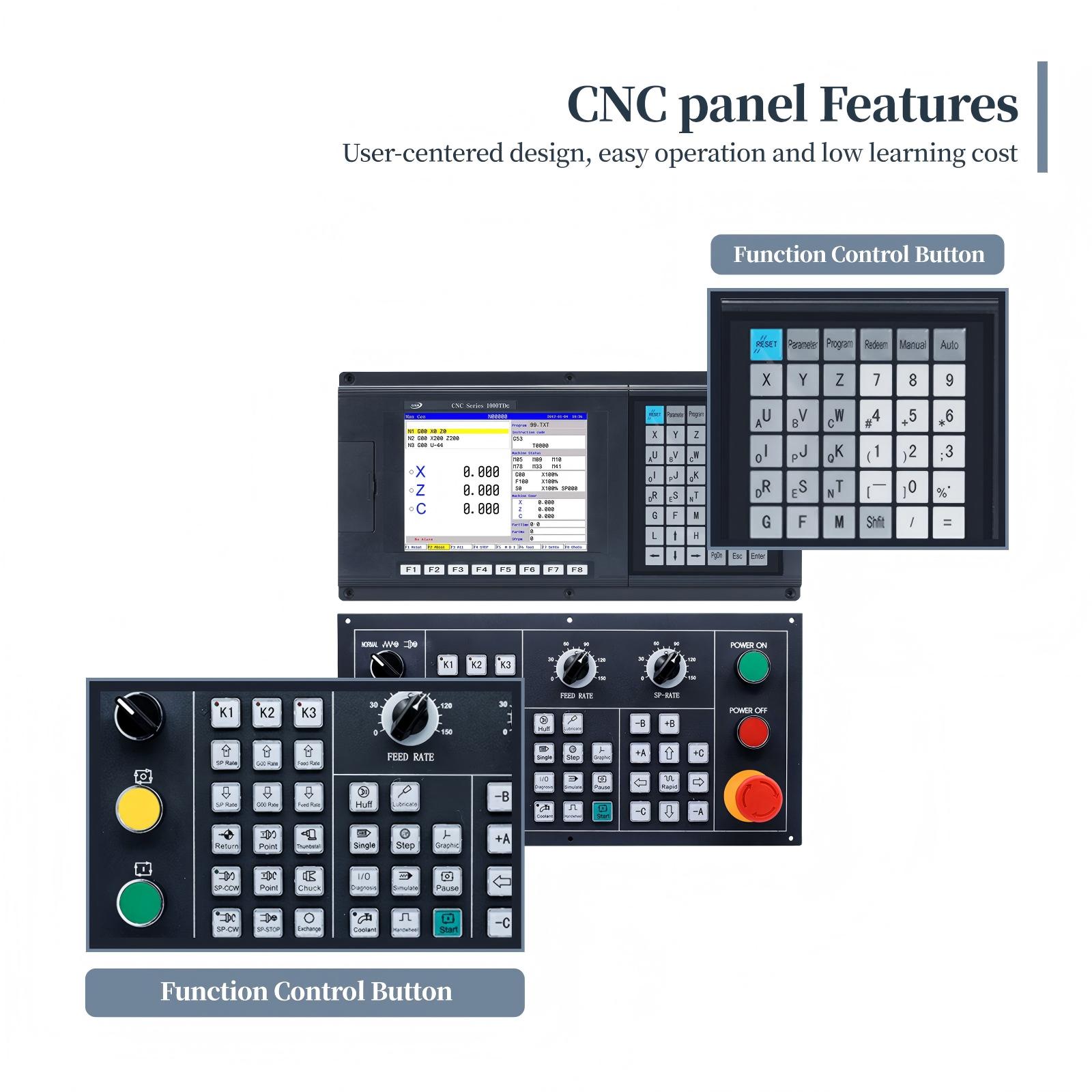

Temel Özellikler

Öğe	Şartname
Modeli	SZGH-CNC1000TDc-3
Tip	Torna ve tornalama merkezi için yüksek performanslı 3 eksenli CNC kontrol cihazı
Eksen konfigürasyonu	2–5 eksen (standart: X / Z / C)
Marka	SZGH (Shenzhen Guanhong Otomasyon Co., Ltd.)
Görüntülemek	8,4 inç 800×600 tam renkli LCD
Menü dili	İngilizce (tam ekran düzenleme, İngilizce arayüz)
İşlemci	32 bit yüksek performanslı, düşük güçlü endüstriyel ARM mikroişlemci
Hafıza	128 MB (100 MB kullanıcı depolama alanı)
G/Ç	56 × 32 (giriş × çıkış), serbestçe düzenlenebilir
Maksimum hızlı hız	30 m/dak
Besleme hızı aralığı	0,001–15 m/dak
Min. programlama ünitesi	0,001 mm
Program boyutu aralığı	±99999,999 mm
Güç girişi	AC 220V (±%10/−%15), 50 Hz ±%2, ≤200 W
Garanti	2 yıl
Üretim teslim süresi	5–7 iş günü (standart); özel logo/ambalaj için daha uzun
Satış sonrası servis	24 saat çevrimiçi birebir CNC mühendisi desteği
Sertifikasyon	CE, ISO 9001

Mil ve Servo Desteği

Özellik	Şartname
Analog iş mili çıkışları	Çift analog voltaj 0–10 V (2 kanal)
C ekseni	Desteklenir — iş mili servo sürekli konumlandırma (M800)
C ekseni fonksiyonları	Mil indeksleme, hassas kılavuz çekme, sert diş işleme
Besleme ekseni servo tipleri	Kademeli / Artımlı enkoder / Mutlak enkoder / EtherCAT veriyolu / Powerlink veriyolu
Kesici ofseti	C telafisi
Maksimum iplik adımı	1000 mm

ATC: Desteklenen Dört Taret Tipi

TDc-3 dört taret konfigürasyonunu destekler; makinenizin takım değiştirme donanımına uygun tipi seçin.

Taret Tipi	Tanım
Elektrikli Taret	Standart elektrikle indekslenmiş döner taret — CNC torna tezgahlarında en yaygın konfigürasyon
İkili Taret	Genellikle eski veya özel tezgah tasarımlarında kullanılan ikili kodlu takım konumu algılama tareti
Servo Taret	Servo motorla çalıştırılan hassas taret — kapalı döngü konum kontrolüyle yüksek hızlı indeksleme
Özel Taret	Özel makine mimarileri için özel veya standart dışı taret konfigürasyonları

Servo taret konfigürasyonu en yüksek tekrar doğruluğunu ve en hızlı indeks sürelerini sunar.

Diş Açma Modları

İki diş açma çevrimi modu, torna tezgahında diş açma uygulamalarının tamamını kapsar.

Mod	Tanım
Takip Modu	İş mili kodlayıcı, diş açmayı takip eder — denetleyici, iş mili kodlayıcısını gerçek zamanlı olarak okur ve standart paralel, konik ve çoklu başlangıçlı dişleri kesmek için Z ekseni beslemesini senkronize eder. Bu, CNC torna tezgahı işlerinin çoğunluğu için standart diş açma yöntemidir.
Enterpolasyon Modu	Enterpolasyonlu diş açma döngüsü — denetleyici, eksen hareketini enterpolasyon yaparak diş yolunu oluşturur ve basit kodlayıcı takibinin ötesinde koordineli eksen hareketi gerektiren karmaşık diş formlarına ve profillere olanak tanır.

Takip Modu neredeyse tüm standart diş açma gereksinimlerini karşılar. Interpolasyon Modu, diş geometrisi hassas eksen koordinasyonu gerektirdiğinde (örneğin, değişken adımlı dişler veya C ekseni hareketiyle entegre diş açma döngüleri) doğru seçimdir.

C Ekseni ve İş Mili Kontrolü

C ekseni desteği (M800 aracılığıyla iş mili servo konumlandırması), torna merkezi kontrol ünitesini düz torna kontrol ünitesinden ayıran şeydir. İş miline bir servo sürücü bağlandığında, TDc-3 iş miline kontrollü bir döner konumlandırma ekseni olarak komut verebilir; parça yükleme, hassas kılavuz çekme ve hala torna aynasındayken parça yüzeyinde veya dış çap üzerinde merkez dışı delme ve frezeleme gibi canlı takımlama işlemleri için iş mili indekslemeyi mümkün kılar. Çift analog çıkışlar (0–10 V, iki bağımsız kanal), tek bir kontrolörde ana iş mili ve alt iş mili tornaları gibi iki iş mili konfigürasyonunu destekler.

Servo Veri Yolu Desteği

Standart step ve artımlı/mutlak kodlayıcı servo sistemlerine ek olarak TDc-3, tüm besleme eksenlerinde EtherCAT ve Powerlink veri yolu servo sistemlerini destekler. EtherCAT bağlantılı sürücüler, deterministik döngü zamanlaması (tipik olarak 1 ms veya daha az) ile gerçek zamanlı bir endüstriyel Ethernet protokolü üzerinden iletişim kurar; bu, zamanlama hatalarının yüzey veya hatve kusurları yaratacağı yüksek hızlı diş açma geçişleri ve C ekseni canlı takım yolları sırasında bile kontrol cihazı ve sürücülerin mükemmel şekilde senkronize kaldığı anlamına gelir. Bu, TDc-3'ü büyük uluslararası üreticilerin modern bus-servo sürücüleri ile uyumlu hale getirerek, makine üreticilerinin CNC kontrolör platformunu değiştirmeden üst düzey sürücüleri belirlemesine olanak tanır.

Ek Fonksiyonlar

İşlev	Tanım	Fayda

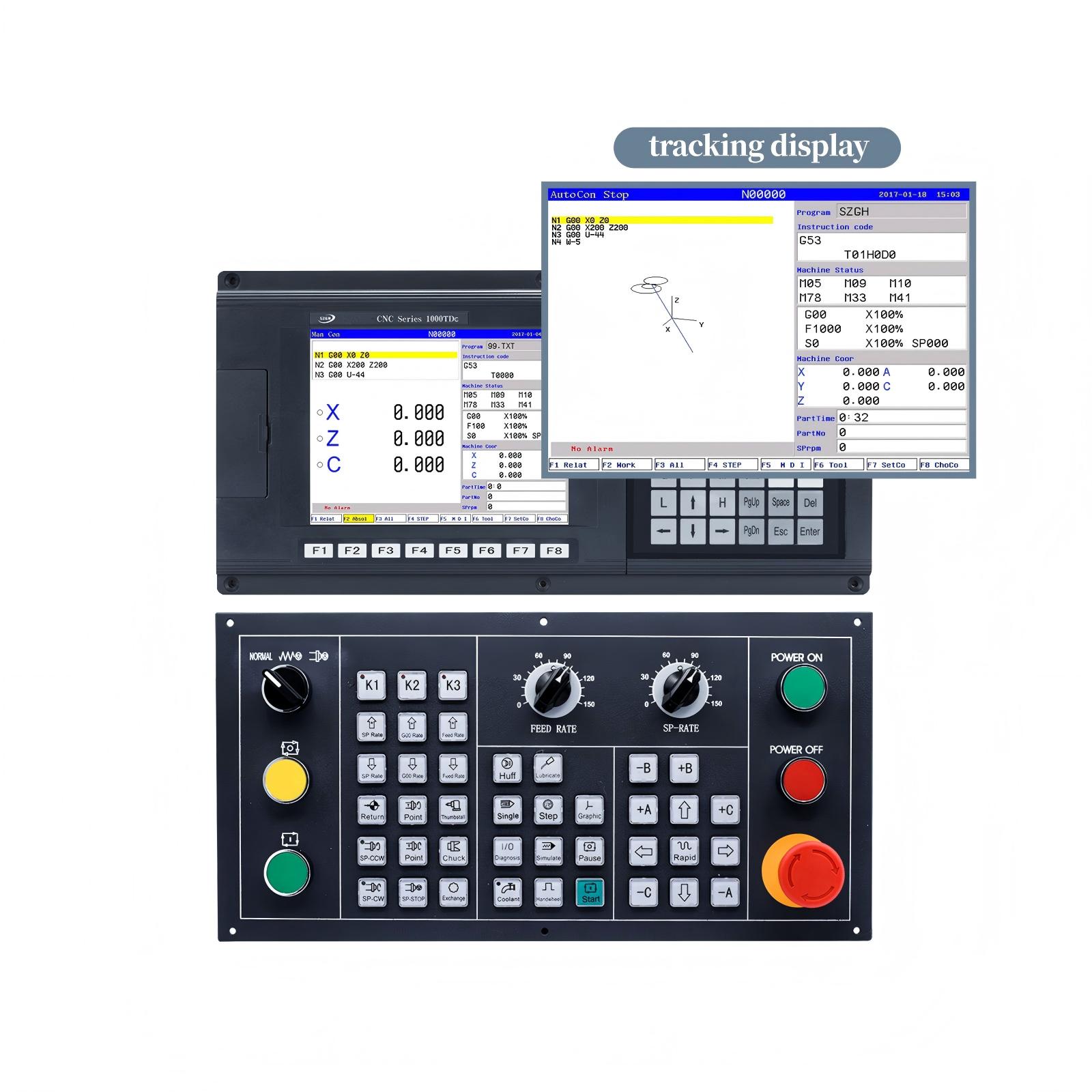

Tarama İşlevi	Parça profili tarama ve dijitalleştirme — bir CNC programı oluşturmak için mevcut bir profili izler	CAD/CAM olmadan tersine mühendislik ve kopya tornalamayı mümkün kılar
Otomatik Takım Ayarlayıcı (ATS)	Tezgah üstü ayarlayıcı aracılığıyla otomatik takım uzunluğu ölçümü	Manüel takım ofseti girişini ortadan kaldırır; kurulum süresini ve insan hatasını azaltır
Prob Desteği	Referans noktası ve boyut ölçümü için iş parçası problama	Parçayı çıkarmadan çevrim içi iş parçası doğrulaması
Makro Programı	Kullanıcı makro programlaması (özel değişken tabanlı döngüler)	Parça aileleri için esnek, parametreli döngüler oluşturun
PLC'yi aç	Çevrimiçi merdiven diyagramı düzenleme ve sinyal tanılama özelliklerine sahip dahili PLC	Makine üreticisi, özel araçlar olmadan G/Ç mantığını özelleştirebilir
USB + RS232 DNC	USB flash sürücü veya RS232 PC bağlantısı aracılığıyla dosya aktarımı; toplu program DNC modunu destekler	Büyük programları doğrudan depolama alanından çalıştırın; kolay parametre yedekleme ve geri yükleme

Uygulamalar

TDc-3, standart 2 eksenli tornalamadan daha zorlu makine konfigürasyonlarıyla çalışan makine üreticileri ve yenileme uzmanları için tasarlanmıştır.

Başvuru	Notlar
CNC Torna Makinesi	ATC, diş açma ve takım telafisine sahip tam özellikli torna denetleyicisi. Görmek SZGH CNC torna tezgahları . Eksiksiz makine çözümleri için
CNC Torna Merkezi	C ekseni ve ikili analog iş mili desteği, TDc-3 yükseltmesinin birincil uygulaması olan canlı takımlamayı, tahrikli takımları ve alt iş mili konfigürasyonlarını mümkün kılar.
Taşlama Makinesi	TDc-3, silindirik ve yüzey taşlama için profil tarama ve hassas besleme ekseni kontrolü de dahil olmak üzere CNC taşlama makinesi uygulamalarını özellikle destekler.
Otomatik / Özel Ekipman	Açık PLC, makro programlama ve esnek I/O, TDc-3'ü standart torna kontrolörlerinin gerekli I/O ve eksen esnekliğine sahip olmadığı özel otomasyon makineleri için uygun hale getirir.

Sipariş ve Destek

Öğe	Detaylar
Garanti	2 yıl
Üretim teslim süresi	5–7 iş günü (standart sipariş); özel logo veya paketleme için ek süre
Ödeme türleri	T/T, L/C, D/P, D/A, Kredi Kartı, PayPal, Western Union, Nakit, Emanet
Satış sonrası servis	24 saat çevrimiçi birebir CNC mühendisi desteği

SZGH CNC mühendisleri, devreye alma, parametre kurulumu ve sorun giderme için WhatsApp aracılığıyla 24 saat bire bir teknik destek sağlar.

Fiyat Teklifi İste

SZGH-CNC1000TDc-3, parametre dosyaları ve kablo bağlantı şemaları istek üzerine sağlanarak fabrikadan doğrudan Shenzhen Guanhong Automation Co., Ltd.'den temin edilebilir; SZGH mühendisleri ayrıca özel makine yapınız için uyumlu servo sürücüler ve taret konfigürasyonları önerebilir. Özel teklif ve konfigürasyon rehberliği için makine tipiniz, eksen sayınız, taret tipiniz ve servo sürücü markanızla birlikte bizimle iletişime geçin.
