SZGH-CNC1000TDc-3 — مخرطة CNC ذات 3 محاور عالية الأداء ووحدة تحكم مركزية للخراطة

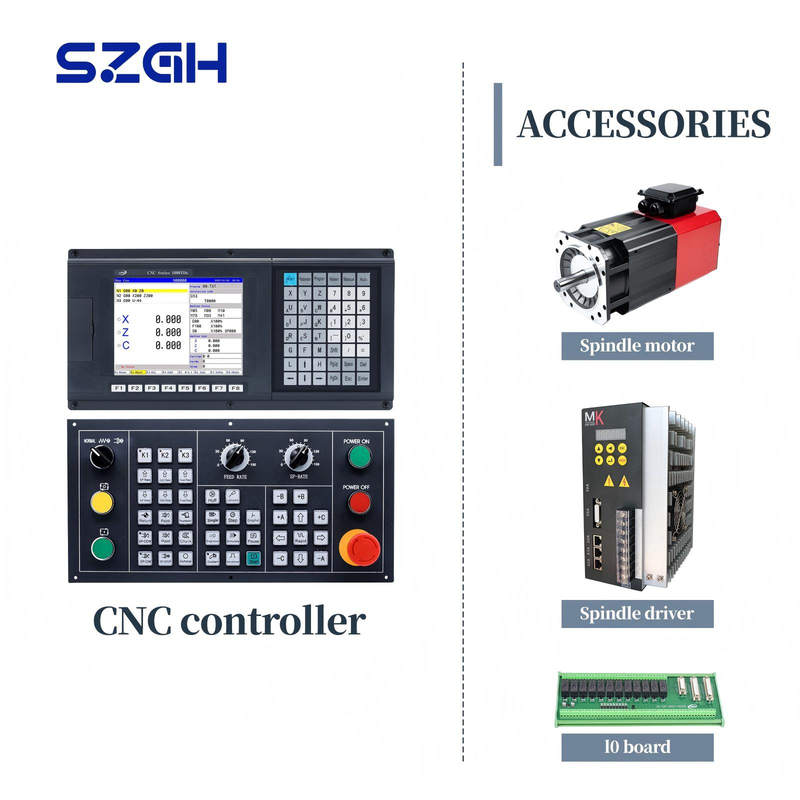

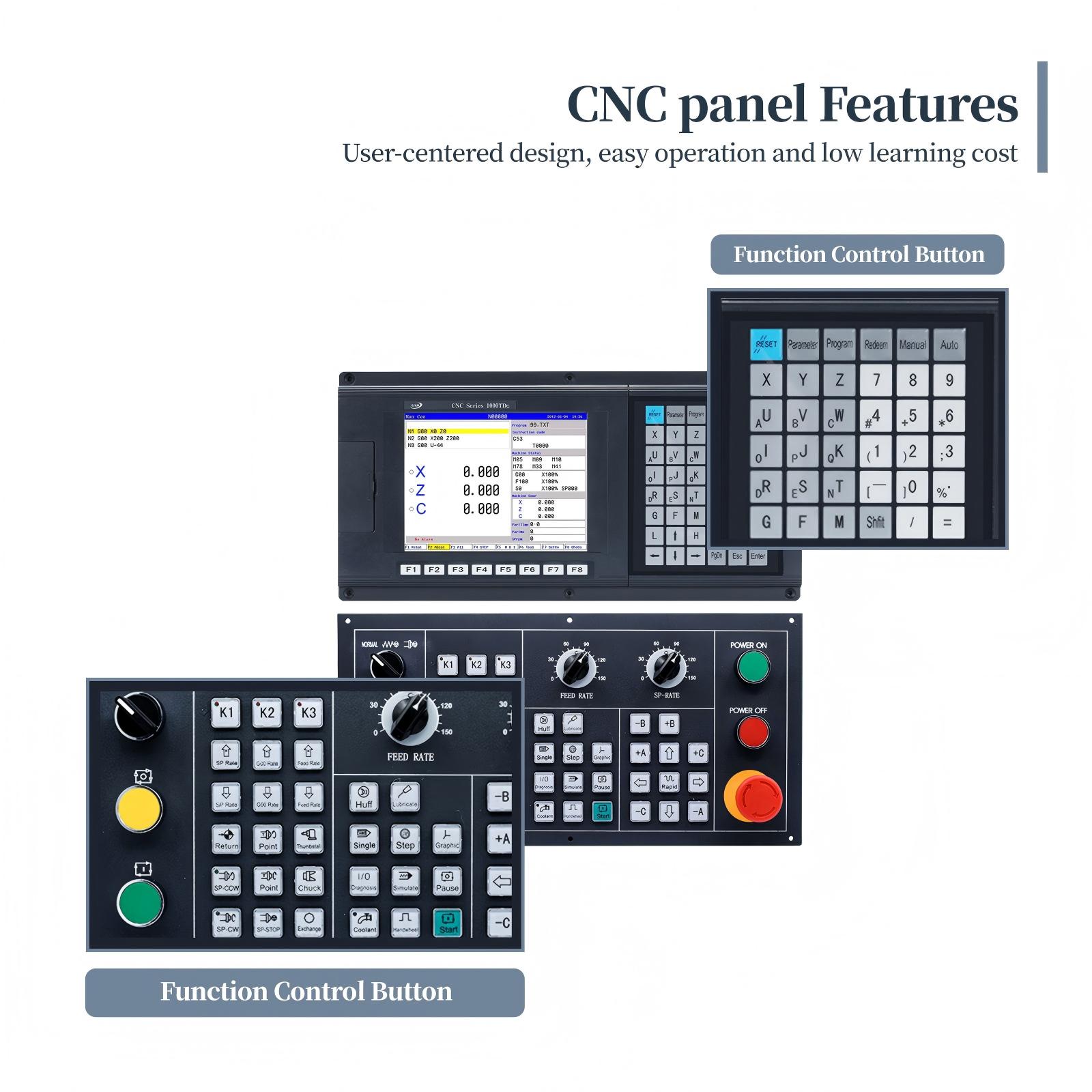

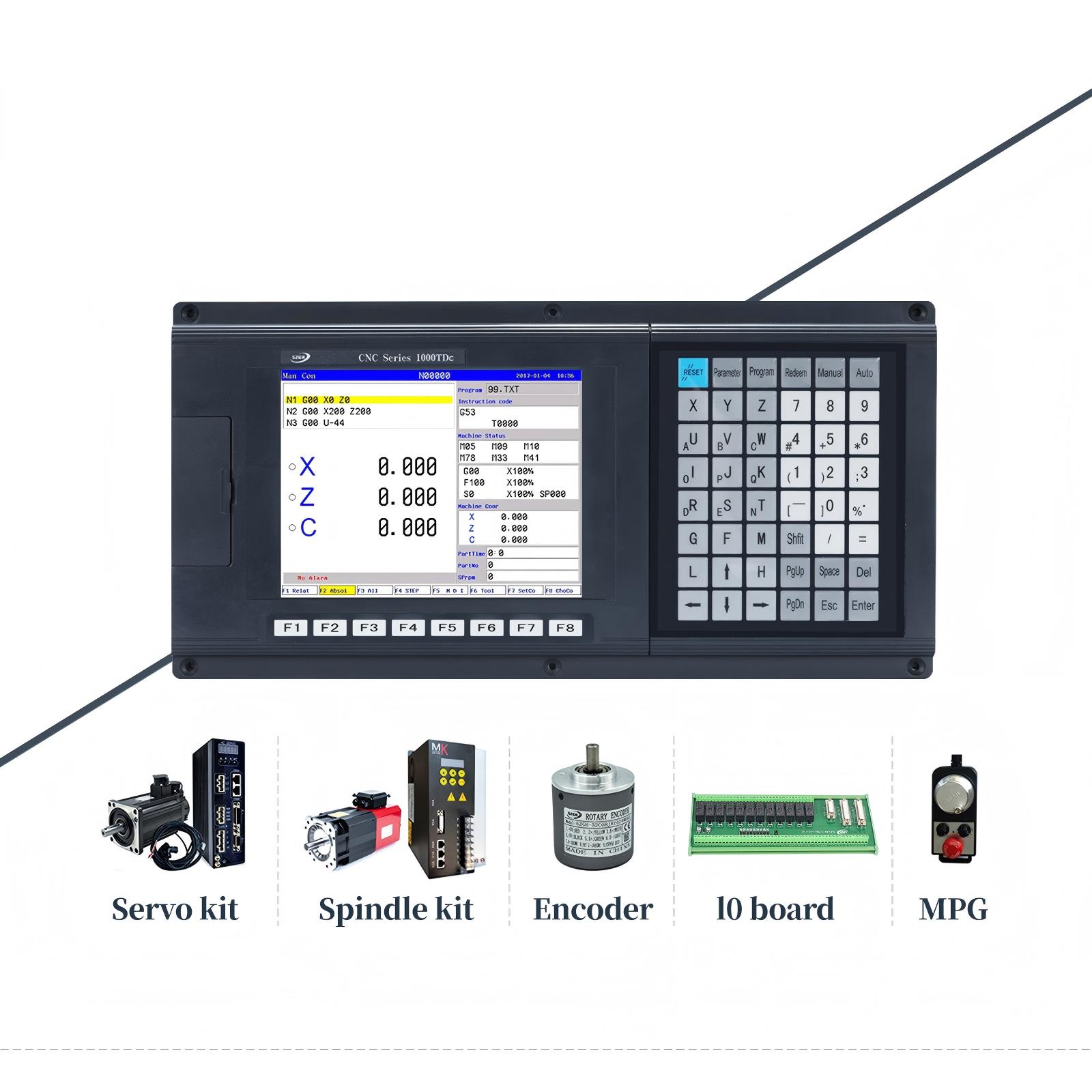

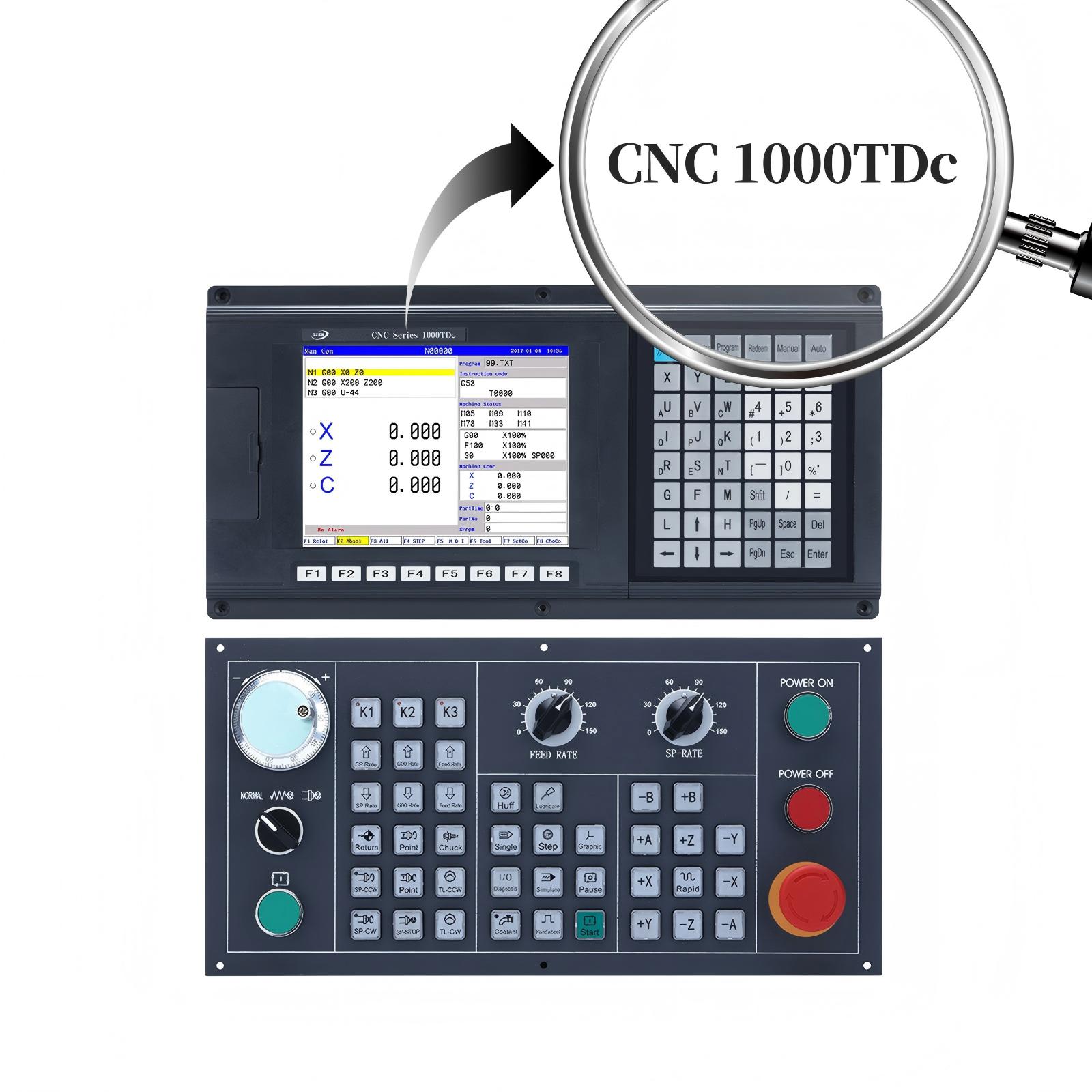

SZGH-CNC1000TDc-3 عبارة عن وحدة تحكم CNC عالية الأداء ثلاثية المحاور مصممة خصيصًا لمخارط CNC ومراكز الخراطة وآلات الطحن ومعدات التشغيل الآلي المتخصصة. تم تصميم TDc-3 كحل تدريجي للبناة والقائمين على التعديل التحديثي الذين تجاوزوا وحدات التحكم الأساسية في الدوران ثنائية المحور، ويضيف المحور C (وضع مؤازر المغزل)، ودعم مؤازرة ناقل EtherCAT وPowerlink، وأربعة تكوينات لبرج مبدل الأدوات التلقائي (ATC)، وأوضاع دورة الخيط المزدوج - مما يمنح صانعي الآلات ومحلات العمل بنية التحكم اللازمة للأدوات الحية، وتكامل برج المؤازرة، والدقة العالية المحرفة خيوط. تأتي وحدة التحكم مزودة بشاشة LCD كاملة الألوان مقاس 8.4 بوصة مقاس 800 × 600، وواجهة كاملة باللغة الإنجليزية، ووحدة تحكم منطقية قابلة للبرمجة مفتوحة (PLC)، ونقل ملفات التحكم العددي للبيانات عبر USB + RS232 (DNC). المصنع مباشرة من SZGH (Shenzhen Guanhong Automation Co., Ltd.)، حاصل على شهادة CE، مع ضمان لمدة عامين ودعم مهندس فردي على مدار 24 ساعة.


التوفر:



استفسر

وصف المنتج

وصف المنتج

SZGH-CNC1000TDc-3 | مخرطة CNC ذات 3 محاور ووحدة تحكم مركزية للخراطة | المحور C | اثيركات | م

متى تختار TDc-3 عبر وحدة تحكم أساسية ثنائية المحور

يستخدم جهازك برجًا مؤازرًا أو برجًا خاصًا. تتطلب الأبراج المؤازرة والأبراج ذات التكوين الخاص وضعًا مدفوعًا مؤازرًا لا يمكن لوحدة التحكم القياسية ذات المحورين تنسيقه. يدعم TDc-3 أصلاً برجًا مؤازرًا وأنواع ATC للبرج الخاص، ويتعامل مع تسلسل تغيير الأداة من خلال تحديد الموضع المؤازر الدقيق الذي تتطلبه تلك الآليات.
أنت بحاجة إلى المحور C (وضع مؤازر المغزل) للأدوات الحية أو الطحن على مركز الخراطة. يقوم المحور C بتحويل المغزل إلى محور تحديد موضع دوار يتم التحكم فيه عبر أمر M800، مما يتيح عمليات تشغيل الأداة - الطحن، والحفر خارج المركز، والدوران المحيطي - مباشرةً على المخرطة. هذه هي السمة المميزة لوحدة التحكم المركزية في الدوران مقابل وحدة التحكم في المخرطة العادية.
تستخدم محركات الأقراص المؤازرة الخاصة بك اتصال ناقل EtherCAT أو Powerlink. تتواصل محركات الحافلات المؤازرة الحديثة من كبرى الشركات المصنعة العالمية عبر بروتوكولات EtherCAT أو Powerlink بدلاً من القطارات النبضية التقليدية ذات الخطوة/الاتجاه. يدعم TDc-3 كلا النوعين من الناقلات لمحاور التغذية، مما يوفر توقيتًا محددًا واستجابة مؤازرة أسرع تترجم إلى تشطيب أفضل للسطح وملفات تعريف أكثر دقة للخيوط.
أنت بحاجة إلى إعداد تلقائي للأداة أو فحص قطعة العمل المدمجة في دورة CNC. يتضمن TDc-3 وظيفة مسح مدمجة، وأداة ضبط الأدوات التلقائية (ATL)، ودعم المسبار - لذلك يتم قياس طول الأداة والإعداد المرجعي لقطعة العمل داخل برنامج CNC بدلاً من خطوات الإعداد اليدوية.

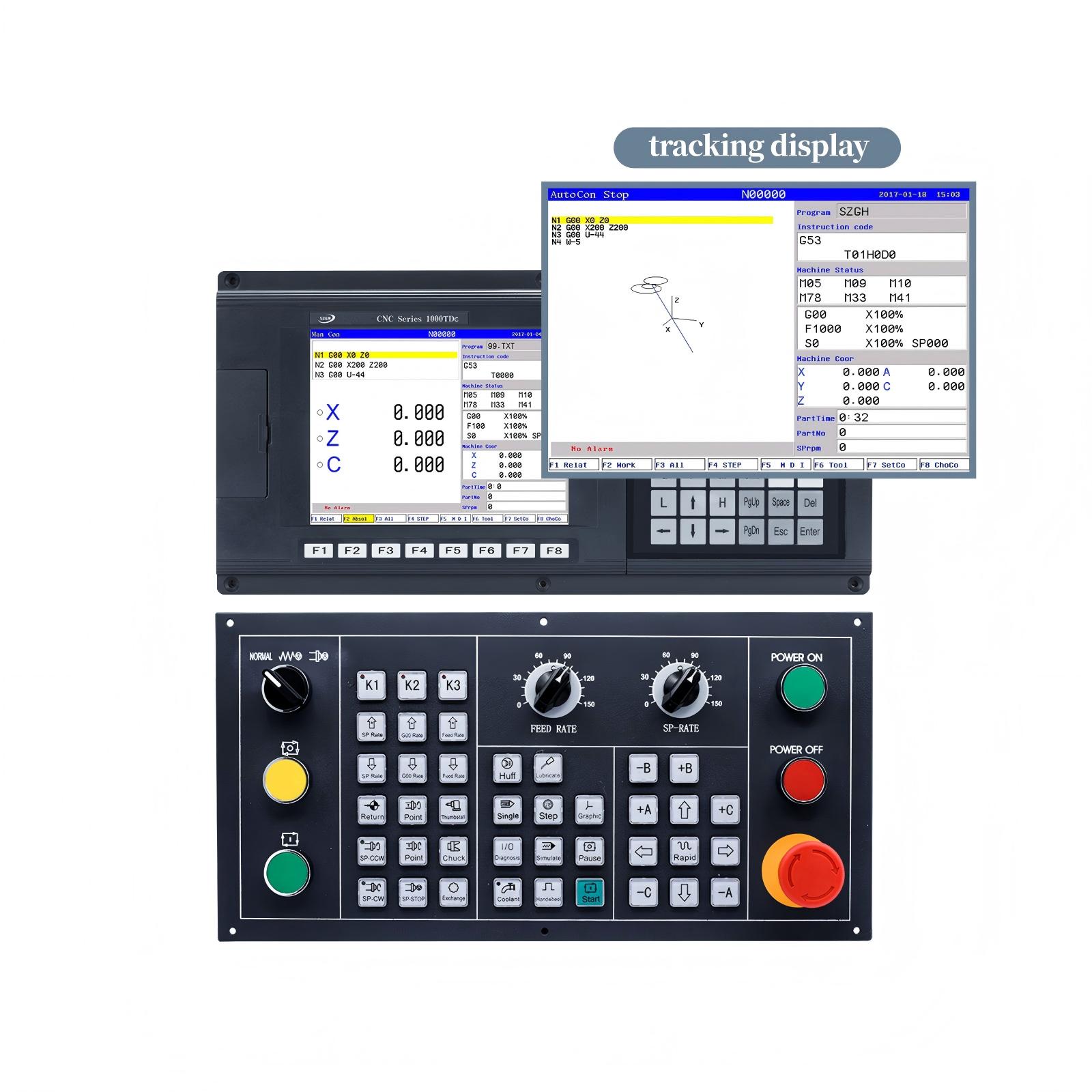

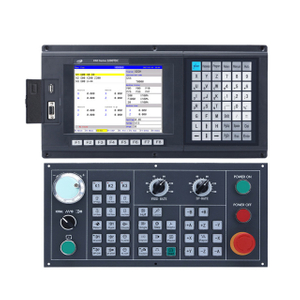

للتعرف على الدوران الأساسي ثنائي المحور باستخدام ATC القياسي، راجع SZGH-CNC1000TDc-2.

المواصفات الرئيسية

المواصفات الأساسية

غرض	مواصفة
نموذج	SZGH-CNC1000TDc-3
يكتب	وحدة تحكم CNC عالية الأداء ثلاثية المحاور للمخرطة ومركز الخراطة
تكوين المحور	2-5 محاور (قياسي: X / Z / C)
ماركة	SZGH (شركة شنتشن جوانهونج للأتمتة المحدودة)
عرض	شاشة LCD كاملة الألوان مقاس 8.4 بوصة 800 × 600
لغة القائمة	الإنجليزية (تحرير ملء الشاشة، واجهة باللغة الإنجليزية)
وحدة المعالجة المركزية	معالج دقيق ARM صناعي عالي الأداء 32 بت ومنخفض الطاقة
ذاكرة	128 ميجابايت (سعة تخزينية للمستخدم 100 ميجابايت)
الإدخال/الإخراج	56 × 32 (إدخال × إخراج)، قابل للتحرير بحرية
أقصى سرعة سريعة	30 م/دقيقة
نطاق سرعة التغذية	0.001-15 م/دقيقة
دقيقة. وحدة البرمجة	0.001 ملم
نطاق حجم البرنامج	±99999.999 ملم
مدخلات الطاقة	تيار متردد 220 فولت (±10%/−15%)، 50 هرتز ±2%، ≥200 وات
ضمان	سنتان
مهلة الإنتاج	5-7 أيام عمل (قياسي)؛ أطول للشعار/التعبئة والتغليف المخصصة
خدمة ما بعد البيع	دعم مهندس CNC فردي على مدار 24 ساعة عبر الإنترنت
شهادة	سي، إسو 9001

دعم المغزل والمؤازرة

ميزة	مواصفة
مخرجات المغزل التناظرية	الجهد التناظري المزدوج 0-10 فولت (قناتان)
المحور C	مدعوم - تحديد المواقع المستمر بمؤازرة المغزل (M800)
وظائف المحور C	فهرسة المغزل، والتنصت جامدة، ومعالجة موضوع جامدة
أنواع أجهزة محور التغذية	السائر / التشفير التزايدي / التشفير المطلق / ناقل EtherCAT / ناقل Powerlink
تعويض القاطع	ج التعويض
الحد الأقصى لخطوة الخيط	1000 ملم

ATC: أربعة أنواع من الأبراج مدعومة

يدعم TDc-3 أربعة تكوينات للبرج — حدد النوع الذي يتوافق مع أجهزة تغيير الأدوات في جهازك.

نوع البرج	وصف
برج كهربائي	برج دوار قياسي مفهرس كهربائيًا - التكوين الأكثر شيوعًا في مخارط CNC
برج ثنائي	برج الكشف عن موضع الأداة ذو التشفير الثنائي، يُستخدم عادةً في تصميمات الماكينات القديمة أو المخصصة
برج سيرفو	برج دقيق يعمل بمحرك مؤازر - فهرسة عالية السرعة مع التحكم في موضع الحلقة المغلقة
برج خاص	تكوينات برج مخصصة أو غير قياسية لهياكل الماكينات المتخصصة

يوفر تكوين البرج المؤازر أعلى دقة تكرار وأسرع أوقات للفهرسة.

أوضاع الخيوط

يغطي وضعان لدورة اللولبة النطاق الكامل لتطبيقات لولبة المخرطة.

وضع	وصف
الوضع التالي	الخيوط التي تتبع أداة تشفير المغزل - تقرأ وحدة التحكم أداة تشفير المغزل في الوقت الفعلي وتقوم بمزامنة تغذية المحور Z لقطع الخيوط المتوازية القياسية والمستدقة ومتعددة البداية. هذه هي طريقة الخيوط القياسية لمعظم أعمال مخرطة CNC.
وضع الاستيفاء	دورة الترابط المحرفة - تقوم وحدة التحكم بإنشاء مسار الخيط عن طريق استيفاء حركة المحور، مما يتيح أشكال الخيط المعقدة وملفات التعريف التي تتطلب حركة محور منسقة تتجاوز اتباع برنامج التشفير البسيط.

يتعامل الوضع التالي مع جميع متطلبات الترابط القياسية تقريبًا. يعد وضع Interpolate هو الاختيار الصحيح عندما تتطلب هندسة الخيط تنسيقًا دقيقًا للمحور - مثل الخيوط ذات الخطوة المتغيرة أو دورات الخيط المدمجة مع حركة المحور C.

التحكم في المحور C والمغزل

دعم المحور C (وضع مؤازر المغزل عبر M800) هو ما يفصل وحدة التحكم المركزية عن وحدة التحكم في المخرطة العادية. عندما يتم توصيل محرك مؤازر بالمغزل، يمكن لـ TDc-3 التحكم في المغزل كمحور تحديد موضع دوار يتم التحكم فيه - مما يتيح فهرسة المغزل لتحميل الأجزاء، والنقر الصلب، وعمليات الأدوات الحية مثل الحفر خارج المركز والطحن على وجه الجزء أو OD أثناء وجوده في ظرف المخرطة. تدعم المخرجات التناظرية المزدوجة (0-10 فولت، قناتان مستقلتان) التكوينات ثنائية المغزل - مثل مخارط المغزل الرئيسي والمغزل الفرعي - داخل وحدة تحكم واحدة.

دعم الحافلات المؤازرة

بالإضافة إلى أنظمة مؤازرة التشفير السائر القياسية والتزايدية/المطلقة، يدعم TDc-3 أنظمة مؤازرة الناقل EtherCAT وPowerlink على جميع محاور التغذية. تتواصل محركات الأقراص المتصلة بـ EtherCAT عبر بروتوكول إيثرنت صناعي في الوقت الفعلي مع توقيت دورة محدد - عادةً 1 مللي ثانية أو أقل - مما يعني أن وحدة التحكم ومحركات الأقراص تظل متزامنة تمامًا حتى أثناء تمريرات الخيوط عالية السرعة ومسارات الأدوات المباشرة للمحور C حيث قد تؤدي أخطاء التوقيت إلى حدوث عيوب في السطح أو درجة الصوت. وهذا يجعل TDc-3 متوافقًا مع محركات الأقراص المؤازرة الحديثة من كبرى الشركات المصنعة العالمية، مما يسمح لمصنعي الآلات بتحديد محركات الأقراص المتطورة دون تغيير منصة التحكم CNC.

وظائف إضافية

وظيفة	وصف	فائدة
وظيفة المسح	مسح ملف التعريف الجزئي ورقمنته - يتتبع ملف التعريف الموجود لإنشاء برنامج CNC	تمكين الهندسة العكسية ونسخ النسخ بدون CAD/CAM
أداة ضبط تلقائية (ATS)	قياس طول الأداة تلقائيًا عبر أداة الضبط الموجودة على الجهاز	يلغي إدخال إزاحة الأداة اليدوية؛ يقلل من وقت الإعداد والخطأ البشري
دعم التحقيق	فحص قطعة العمل للنقطة المرجعية وقياس البعد	التحقق من قطعة العمل أثناء الدورة دون إزالة الجزء
برنامج ماكرو	برمجة ماكرو المستخدم (دورات مخصصة تعتمد على المتغيرات)	قم ببناء دورات مرنة ذات معلمات لعائلات الأجزاء
افتح PLC	PLC مدمج مع تحرير مخطط السلم عبر الإنترنت وتشخيص الإشارة	يمكن لمنشئ الآلة تخصيص منطق الإدخال/الإخراج بدون أدوات خاصة
يو اس بي + RS232 دي ان سي	نقل الملفات عبر محرك أقراص فلاش USB أو اتصال RS232 بالكمبيوتر؛ يدعم وضع DNC للبرنامج الشامل	تشغيل البرامج الكبيرة مباشرة من التخزين؛ من السهل النسخ الاحتياطي واستعادة المعلمة

التطبيقات

تم تصميم TDc-3 لمصنعي الآلات والقائمين على التعديل التحديثي الذين يعملون مع تكوينات الماكينة الأكثر تطلبًا من التدوير القياسي ثنائي المحور.

طلب	ملحوظات
آلة مخرطة CNC	وحدة تحكم مخرطة كاملة المواصفات مع ATC، والخيوط، وتعويض الأدوات. يرى مخارط SZGH CNC لحلول الماكينات الكاملة.
مركز تحول CNC	يعمل دعم المحور C والمغزل التناظري المزدوج على تمكين الأدوات الحية والأدوات الموجهة وتكوينات عمود الدوران الفرعي - وهو التطبيق الأساسي لترقية TDc-3.
آلة طحن	يدعم TDc-3 بشكل خاص تطبيقات آلات الطحن CNC، بما في ذلك المسح الضوئي لملف التعريف والتحكم الدقيق في محور التغذية للطحن الأسطواني والسطحي.
أوتوماتيكية / معدات خاصة	إن PLC المفتوح وبرمجة الماكرو والإدخال/الإخراج المرن تجعل TDc-3 مناسبًا لآلات الأتمتة المتخصصة حيث تفتقر وحدات تحكم المخرطة القياسية إلى مرونة الإدخال/الإخراج والمرونة المطلوبة.

الطلب والدعم

غرض	تفاصيل
ضمان	سنتان
مهلة الإنتاج	5-7 أيام عمل (الأمر القياسي)؛ وقت إضافي للشعار المخصص أو التعبئة والتغليف
أنواع الدفع	T/T، L/C، D/P، D/A، بطاقة الائتمان، PayPal، Western Union، نقدًا، الضمان
خدمة ما بعد البيع	دعم مهندس CNC فردي على مدار 24 ساعة عبر الإنترنت

يقدم مهندسو SZGH CNC دعمًا فنيًا فرديًا على مدار 24 ساعة — وهو متاح عبر WhatsApp للتشغيل وإعداد المعلمات واستكشاف الأخطاء وإصلاحها.

طلب عرض أسعار

يتوفر SZGH-CNC1000TDc-3 من المصنع مباشرة من شركة Shenzhen Guanhong Automation Co., Ltd.، مع توفير ملفات المعلمات ومخططات الأسلاك عند الطلب؛ يمكن لمهندسي SZGH أيضًا التوصية بمحركات مؤازرة وتكوينات برجية متوافقة لبناء الماكينة الخاصة بك. اتصل بنا وأخبرنا بنوع جهازك، وعدد المحاور، ونوع البرج، والعلامة التجارية لمحرك المؤازرة للحصول على عرض أسعار مخصص وإرشادات التكوين.
