SZGH-CNC1000TDc-3 — Bộ điều khiển trung tâm tiện & tiện CNC 3 trục hiệu suất cao

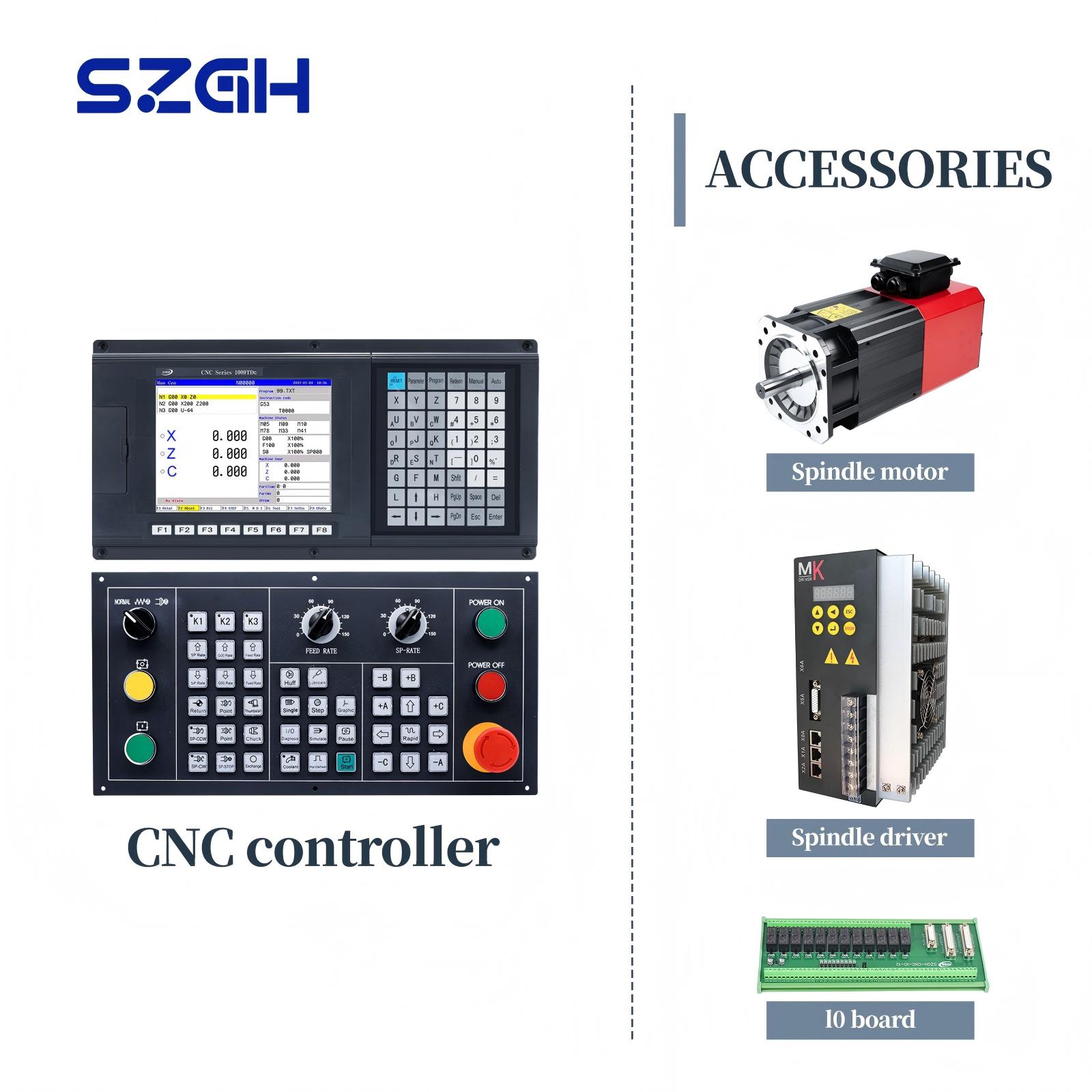

SZGH-CNC1000TDc-3 là bộ điều khiển CNC 3 trục hiệu suất cao được thiết kế dành riêng cho máy tiện CNC, trung tâm tiện, máy mài và thiết bị tự động hóa chuyên dụng. Được thiết kế như một giải pháp nâng cao dành cho các thợ xây dựng và thợ trang bị thêm đã phát triển vượt trội so với bộ điều khiển tiện 2 trục cơ bản, TDc-3 bổ sung thêm trục C (định vị servo trục chính), hỗ trợ servo bus EtherCAT và Powerlink, bốn cấu hình tháp pháo Bộ thay đổi công cụ tự động (ATC) và các chế độ chu trình ren kép - cung cấp cho các nhà chế tạo máy và xưởng sản xuất công việc kiến trúc điều khiển cần thiết cho công cụ trực tiếp, tích hợp tháp pháo servo và ren nội suy có độ chính xác cao. Bộ điều khiển đi kèm với màn hình LCD đủ màu 8,4 inch 800 × 600, giao diện hoàn toàn bằng tiếng Anh, Bộ điều khiển logic lập trình (PLC) mở và truyền tệp Điều khiển số dữ liệu (DNC) USB + RS232. Trực tiếp tại nhà máy từ SZGH (Shenzhen Guanhong Automation Co., Ltd.), được chứng nhận CE, với bảo hành 2 năm và hỗ trợ kỹ sư 24/24.


sẵn có:



hỏi thăm

Mô tả sản phẩm

Mô tả sản phẩm

SZGH-CNC1000TDc-3 | Bộ Điều Khiển Trung Tâm Tiện & Tiện CNC 3 Trục | Trục C | EtherCAT | CN

Khi nào nên chọn TDc-3 thay vì bộ điều khiển 2 trục cơ bản

Máy của bạn sử dụng tháp pháo servo hoặc tháp pháo đặc biệt. Tháp pháo servo và có cấu hình đặc biệt yêu cầu định vị được điều khiển bằng servo mà bộ điều khiển 2 trục tiêu chuẩn không thể điều phối được. TDc-3 vốn hỗ trợ tháp pháo servo và các loại ATC tháp pháo đặc biệt, xử lý trình tự thay đổi công cụ với khả năng định vị servo chính xác mà các cơ chế đó yêu cầu.
Bạn cần trục C (định vị servo trục chính) để gia công trực tiếp hoặc phay trên trung tâm tiện. Trục C biến trục chính thành trục định vị quay được điều khiển thông qua lệnh M800, cho phép vận hành dụng cụ được dẫn động — phay, khoan lệch tâm và tiện đường viền — trực tiếp trên máy tiện. Đây là tính năng xác định của bộ điều khiển trung tâm tiện so với bộ điều khiển máy tiện thông thường.
Ổ đĩa servo của bạn sử dụng giao tiếp bus EtherCAT hoặc Powerlink. Các bộ truyền động bus-servo hiện đại của các nhà sản xuất quốc tế lớn giao tiếp qua giao thức EtherCAT hoặc Powerlink thay vì các chuỗi xung bước/hướng truyền thống. TDc-3 hỗ trợ cả hai loại bus cho trục cấp liệu, cung cấp thời gian xác định và phản hồi servo nhanh hơn giúp mang lại bề mặt hoàn thiện tốt hơn và biên dạng ren chính xác hơn.
Bạn cần cài đặt công cụ tự động hoặc thăm dò phôi được tích hợp vào chu trình CNC. TDc-3 bao gồm chức năng quét tích hợp, bộ cài đặt dao tự động (ATL) và hỗ trợ đầu dò - vì vậy việc đo chiều dài dao và cài đặt tham chiếu phôi diễn ra bên trong chương trình CNC thay vì các bước thiết lập thủ công.

Để quay 2 trục cơ bản với ATC tiêu chuẩn, hãy xem SZGH-CNC1000TDc-2.

Thông số kỹ thuật chính

Thông số kỹ thuật cốt lõi

Mục	Đặc điểm kỹ thuật
Người mẫu	SZGH-CNC1000TDc-3
Kiểu	Bộ điều khiển CNC 3 trục hiệu suất cao cho máy tiện & trung tâm tiện
Cấu hình trục	2–5 trục (tiêu chuẩn: X / Z / C)
Thương hiệu	SZGH (Công ty TNHH Tự động hóa Guanhong Thâm Quyến)
Trưng bày	Màn hình LCD đủ màu 8,4 inch 800×600
Ngôn ngữ thực đơn	Tiếng Anh (chỉnh sửa toàn màn hình, giao diện tiếng Anh)
CPU	Bộ vi xử lý ARM công nghiệp hiệu suất cao, tiêu thụ điện năng thấp 32-bit
Ký ức	128 MB (100 MB dung lượng lưu trữ người dùng)
Vào/ra	56 × 32 (đầu vào × đầu ra), có thể chỉnh sửa tự do
Tốc độ nhanh tối đa	30 m/phút
Phạm vi tốc độ thức ăn	0,001–15 m/phút
Tối thiểu. đơn vị lập trình	0,001mm
Phạm vi kích thước chương trình	±99999,999 mm
Đầu vào nguồn	AC 220V (±10%/−15%), 50 Hz ±2%, 200 W
Bảo hành	2 năm
Thời gian sản xuất	5–7 ngày làm việc (tiêu chuẩn); lâu hơn cho logo/bao bì tùy chỉnh
Dịch vụ sau bán hàng	Hỗ trợ kỹ sư CNC trực tuyến 24 giờ
Chứng nhận	CE, ISO 9001

Hỗ trợ trục chính & servo

Tính năng	Đặc điểm kỹ thuật
Đầu ra trục chính tương tự	Điện áp analog kép 0–10 V (2 kênh)
Trục C	Được hỗ trợ - định vị liên tục servo trục chính (M800)
Chức năng trục C	Lập chỉ mục trục chính, tarô cứng, xử lý ren cứng
Các loại servo trục cấp liệu	Stepper / Bộ mã hóa lũy tiến / Bộ mã hóa tuyệt đối / Bus EtherCAT / Bus Powerlink
Cắt bù	bồi thường C
Khoảng cách ren tối đa	1000mm

ATC: Hỗ trợ bốn loại tháp pháo

TDc-3 hỗ trợ bốn cấu hình tháp pháo — chọn loại phù hợp với phần cứng thay dao của máy của bạn.

Loại tháp pháo	Sự miêu tả
Tháp pháo điện	Tháp pháo quay được lập chỉ mục bằng điện tiêu chuẩn - cấu hình phổ biến nhất trên máy tiện CNC
Tháp pháo nhị phân	Tháp pháo phát hiện vị trí dao được mã hóa nhị phân, thường được sử dụng trên các thiết kế máy cũ hoặc tùy chỉnh
Tháp pháo servo	Tháp pháo chính xác được điều khiển bằng động cơ servo — lập chỉ mục tốc độ cao với điều khiển vị trí vòng kín
Tháp pháo đặc biệt	Cấu hình tháp pháo tùy chỉnh hoặc không chuẩn cho kiến trúc máy chuyên dụng

Cấu hình tháp pháo servo mang lại độ chính xác lặp lại cao nhất và thời gian lập chỉ mục nhanh nhất.

Chế độ luồng

Hai chế độ chu trình cắt ren bao gồm đầy đủ các ứng dụng cắt ren trên máy tiện.

Cách thức	Sự miêu tả
Chế độ theo dõi	Luồng theo bộ mã hóa trục chính — bộ điều khiển đọc bộ mã hóa trục chính trong thời gian thực và đồng bộ hóa nguồn cấp dữ liệu trục Z để cắt các luồng song song, côn và đa khởi động tiêu chuẩn. Đây là phương pháp ren tiêu chuẩn cho phần lớn công việc của máy tiện CNC.
Chế độ nội suy	Chu trình ren nội suy — bộ điều khiển tạo đường dẫn ren bằng cách nội suy chuyển động của trục, cho phép các dạng và cấu hình ren phức tạp yêu cầu chuyển động trục phối hợp ngoài bộ mã hóa đơn giản theo sau.

Chế độ sau xử lý hầu như tất cả các yêu cầu phân luồng tiêu chuẩn. Chế độ nội suy là lựa chọn phù hợp khi hình dạng ren yêu cầu phối hợp trục chính xác — chẳng hạn như ren có bước ren thay đổi hoặc chu trình ren được tích hợp với chuyển động trục C.

Điều khiển trục C và trục chính

Hỗ trợ trục C (định vị servo trục chính thông qua M800) là điểm khác biệt giữa bộ điều khiển trung tâm tiện với bộ điều khiển máy tiện thông thường. Khi bộ truyền động servo được kết nối với trục chính, TDc-3 có thể ra lệnh cho trục xoay như một trục định vị quay được điều khiển - cho phép lập chỉ mục trục chính để tải bộ phận, tarô cứng và các hoạt động dụng cụ trực tiếp như khoan lệch tâm và phay trên mặt bộ phận hoặc OD khi vẫn còn trong mâm cặp máy tiện. Đầu ra analog kép (0–10 V, hai kênh độc lập) hỗ trợ cấu hình hai trục chính — chẳng hạn như máy tiện trục chính và trục phụ — trong một bộ điều khiển duy nhất.

Hỗ trợ xe buýt servo

Ngoài các hệ thống servo bộ mã hóa bước và bộ mã hóa gia tăng/tuyệt đối tiêu chuẩn, TDc-3 còn hỗ trợ các hệ thống servo bus EtherCAT và Powerlink trên tất cả các trục cấp liệu. Các ổ đĩa được kết nối EtherCAT giao tiếp qua giao thức Ethernet công nghiệp thời gian thực với thời gian chu kỳ xác định — thường là 1 ms hoặc ít hơn — có nghĩa là bộ điều khiển và ổ đĩa luôn được đồng bộ hóa hoàn hảo ngay cả khi chạy luồng tốc độ cao và đường chạy dao trực tiếp trục C, trong đó lỗi định giờ sẽ tạo ra các khuyết tật bề mặt hoặc bước. Điều này làm cho TDc-3 tương thích với các bộ truyền động bus-servo hiện đại của các nhà sản xuất lớn trên thế giới, cho phép các nhà chế tạo máy chỉ định các bộ truyền động cao cấp mà không cần thay đổi nền tảng bộ điều khiển CNC.

Chức năng bổ sung

Chức năng	Sự miêu tả	Lợi ích
Chức năng quét	Quét và số hóa hồ sơ bộ phận - theo dõi hồ sơ hiện có để tạo chương trình CNC	Cho phép thiết kế ngược và tiện sao chép mà không cần CAD/CAM
Bộ cài đặt công cụ tự động (ATS)	Đo chiều dài dao tự động thông qua bộ cài đặt trên máy	Loại bỏ mục nhập bù dao thủ công; giảm thời gian thiết lập và lỗi của con người
Hỗ trợ thăm dò	Thăm dò phôi để đo điểm tham chiếu và kích thước	Xác minh phôi trong chu kỳ mà không cần tháo bộ phận
Chương trình vĩ mô	Lập trình macro người dùng (chu trình dựa trên biến tùy chỉnh)	Xây dựng các chu trình linh hoạt, được tham số hóa cho các nhóm bộ phận
Mở PLC	PLC tích hợp với chức năng chỉnh sửa sơ đồ bậc thang trực tuyến và chẩn đoán tín hiệu	Người chế tạo máy có thể tùy chỉnh logic I/O mà không cần các công cụ độc quyền
USB + RS232 DNC	Truyền tập tin qua ổ flash USB hoặc kết nối PC RS232; hỗ trợ chế độ DNC chương trình đại chúng	Chạy các chương trình lớn trực tiếp từ bộ lưu trữ; sao lưu và khôi phục tham số dễ dàng

Ứng dụng

TDc-3 được thiết kế cho các nhà chế tạo máy và thợ cải tiến làm việc với các cấu hình máy đòi hỏi khắt khe hơn so với tiện 2 trục tiêu chuẩn.

Ứng dụng	Ghi chú
Máy tiện CNC	Bộ điều khiển máy tiện đầy đủ tính năng với ATC, ren và bù dao. Nhìn thấy Máy tiện CNC SZGH cho các giải pháp máy hoàn chỉnh.
Trung tâm tiện CNC	Hỗ trợ trục C và trục chính tương tự kép cho phép gia công trực tiếp, dụng cụ được dẫn động và cấu hình trục chính phụ — ứng dụng chính để nâng cấp TDc-3.
Máy mài	TDc-3 đặc biệt hỗ trợ các ứng dụng máy mài CNC, bao gồm quét biên dạng và điều khiển trục cấp liệu chính xác để mài hình trụ và mài bề mặt.
Thiết bị tự động / đặc biệt	PLC mở, lập trình macro và I/O linh hoạt giúp TDc-3 phù hợp với máy móc tự động hóa chuyên dụng nơi bộ điều khiển máy tiện tiêu chuẩn thiếu tính linh hoạt I/O và trục cần thiết.

Đặt hàng & Hỗ trợ

Mục	Chi tiết
Bảo hành	2 năm
Thời gian sản xuất	5–7 ngày làm việc (thứ tự tiêu chuẩn); thêm thời gian cho logo hoặc bao bì tùy chỉnh
Các loại thanh toán	T/T, L/C, D/P, D/A, Thẻ tín dụng, PayPal, Western Union, Tiền mặt, Ký quỹ
Dịch vụ sau bán hàng	Hỗ trợ kỹ sư CNC trực tuyến 24 giờ

Các kỹ sư CNC của SZGH cung cấp hỗ trợ kỹ thuật 1-1 24 giờ - có sẵn thông qua WhatsApp để vận hành thử, thiết lập tham số và khắc phục sự cố.

Yêu cầu báo giá

SZGH-CNC1000TDc-3 được cung cấp trực tiếp tại nhà máy từ Công ty TNHH Tự động hóa Guanhong Thâm Quyến, với các tệp tham số và sơ đồ nối dây được cung cấp theo yêu cầu; Các kỹ sư của SZGH cũng có thể đề xuất các bộ truyền động servo tương thích và cấu hình tháp pháo cho hệ thống máy cụ thể của bạn. Hãy liên hệ với chúng tôi về loại máy, số trục, loại tháp pháo và nhãn hiệu dẫn động servo của bạn để được báo giá và hướng dẫn cấu hình phù hợp.
