SZGH-36Z スラントベッド CNC 旋盤 | 35mm バーの容量 | ±0.01mmの精度

SZGH-36Z CNC旋盤とは何ですか?

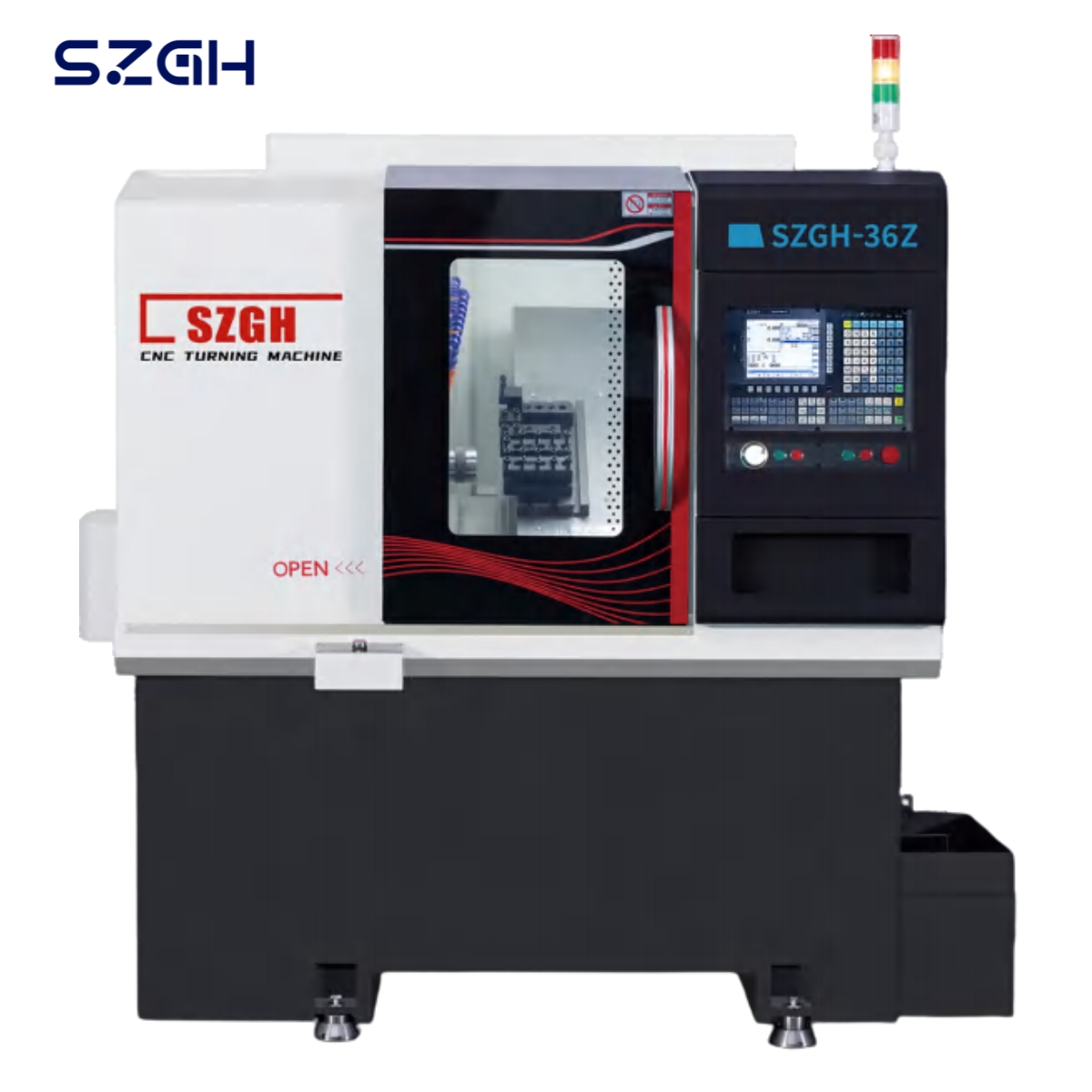

SZGH-36Z は、Shenzhen Guanhong Technology Co., Ltd. (SZGHTECH) が製造する 2 軸スラントベッド CNC 旋盤です。 36シリーズのコアメカニカルプラットフォーム（最大バー径35mm、加工精度±0.01mm、表面粗さRa1.6μm、機械重量1,800kg、自社開発のSZGH CNC制御システム）をZタイプバリアント構成で共有しています。 Z の指定は、J タイプと比較して異なるコントロール パネル レイアウトとインターフェイスの配置を示し、同じ機械仕様内で代替の人間工学的および操作セットアップを提供します。 35mm以内の銅、鉄、アルミニウム、ステンレス鋼棒のバッチ生産や、自動精密旋盤にアップグレードする作業場でのハードレール自動旋盤や油圧自動旋盤の代替に適しています。

技術仕様

加工能力

軸の移動とフィード

スピンドル

機械の寸法と重量

コンポーネントの仕様

リストされているすべてのパラメーターは参考用です。最終的な発注書の構成と物理的な受諾が優先されます。

主な機能と利点

Z-Type 構成 — 実証済みの 36 シリーズ プラットフォーム上の代替パネル レイアウト

SZGH-36Z は、すべての主要な機械仕様を SZGH-36J と共有しています。同じ 1,800kg 変形防止鋳造ベース、同じ 4kW スピンドル、同じハルビン 2 軸アンギュラコンタクトベアリング、同じ H クラス リニア ガイド レール、同じ SZGH 制御システムです。 Z タイプの名称は、異なるコントロール パネル レイアウトとインターフェイスの配置を指します。Z バリアントのパネルの位置や制御アクセスの方向が人間工学的により適切に適合するオペレータや作業場構成に適しています。どちらのモデルも同一の加工性能、精度、信頼性を実現します。

標準化された機械フリートを構築する調達管理者は、36Z と 36J を同じ生産ラインに導入できます。一方の訓練を受けたオペレータは両方で作業でき、メンテナンス手順は交換可能で、スペアパーツはプラットフォーム全体で共有されます。

1,800kg 変形防止キャストベース

機械ベースは、SZGHTECH の特許取得済みの変形防止鋳造プロセスを使用して、高品位の鋳鉄から鋳造されています。 1,800kg のベースは、30 ～ 35 mm のステンレス鋼棒材を積極的に切断する際の振動を抑制し、長時間にわたる生産シフト中の熱変形に耐えるのに必要な慣性質量を提供します。 SZGH-36Z の 1,000 個バッチ全体の寸法の一貫性は、運転中のオペレーターによる再測定やオフセット調整ではなく、機械の構造的安定性によって決まります。

30°傾斜ベッド - 重力による切りくず排出

30°の傾斜ベッドにより、切削サイクル全体を通じて切りくずがガイド レールの表面に付着しないようにします。切りくずがベッドウェイに蓄積し、洗浄のために定期的に停止する必要がある平床旋盤とは異なり、SZGH-36Z の傾斜形状により、切りくずは重力によって直接チップコンベアゾーンに落下します。その結果、ガイド レールの寿命が長くなり、切断環境がよりクリーンになり、メンテナンスのダウンタイムが減少します。これは、複数シフトの生産スケジュールを実行している工場に当てはまります。

ハルビン アンギュラ ベアリング付き 4kW スピンドル

4kW 可変周波数スピンドル モーターは、2 軸 Harbin 高速アンギュラコンタクト フュージョン ベアリング (工場で動的バランス調整済み) と組み合わせられ、500 ～ 3,500rpm の動作範囲にわたって一貫したトルクを提供します。ハルビンのベアリング仕様は、重切削中に発生する高いラジアル荷重と、同じ部品の精密な仕上げパスに必要な正確な同心度の両方をサポートします。作業の合間にベアリングを調整する必要はありません。

SZGH 社内 CNC 制御システム

SZGH-36Z には、SZGHTECH が自社開発した CNC コントローラが搭載されており、これはすべての SZGH 工作機械モデルで使用されているのと同じプラットフォームです。海外からの購入者にとっての主な利点:

• 標準 ISO G コード: ファナック 0i-T プログラミング規則と互換性があります (G71、G72、G73、G76、G70 サイクルは完全にサポートされています)。ファナック制御の旋盤の既存のプログラムは、形式を若干編集するだけで移行されます。

• 英語インターフェース: 中国語を話さない工場でのオペレーターの学習時間を短縮します。

• 単一ソース エンジニアリング: マシンを構築したメーカーがファームウェアも作成しました。サポート チェーンにサードパーティ コントローラ ベンダーは含まれません。

• リモート診断: SZGHTECH のエンジニアは、リアルタイムの障害診断のために VPN 経由でコントローラにリモートにアクセスし、ダウンタイムの解決時間を短縮できます。

ハードレールおよび油圧自動旋盤の直接代替品

すべての 36 シリーズ機械と同様に、SZGH-36Z は、直径 25 ～ 35 mm の範囲の小型部品を加工する老朽化したハードレール CNC 旋盤および油圧自動旋盤のドロップイン代替品として設計されています。 1,750 × 1,400 mm の設置面積は、設置されているほとんどのハードレール旋盤の床面積に一致します。また、SZGH コントローラの G コード互換性により、既存の NC プログラムはわずかな編集のみで実行できます。通常、顧客は機械の納品から 3 ～ 5 日以内に完全な生産量を達成します。

アプリケーションと産業

SZGH-36Z は、直径 35mm までの 銅、鉄、アルミニウム、ステンレス鋼 (304/316) の 棒材と、最大 Ø50mm までの自由鍛造ディスクブランクを加工します。油圧チャックによりØ250mm（最大Ø300mm）以内の部品の一枚生産に対応します。

自動車・バイク部品

シャフト、ピン、バルブステム、ベアリングレース、ホイールファスナー - 生産シフトごとに数千の同一部品にわたって±0.01mmの再現性が要求される中量の自動車ハードウェア旋削加工。

油圧および空圧継手

バルブ本体、ユニオン継手、シリンダーエンドキャップ、ニップル — 35mm バー容量は、ステンレス鋼、真鍮、炭素鋼の油圧継手の標準範囲をカバーします。

ファスナーとねじ部品

ボルト、スタッド、ねじ付きインサート、ロック ナット、カップリング ナット - 大量のねじ切り加工と溝入れ加工では、大量のバッチにわたって一貫したピッチ直径と表面仕上げが製品の品質を決定します。

エレクトロニクスおよび精密ハードウェア

端子ピン、銅コネクタ、アルミニウム スペーサ、センサー ハウジング - Ra 1.6 の表面仕上げと ±0.01 mm の精度が目標ではなく製造要件である小型精密旋盤部品。

一般精密加工

最大 35 mm のバーストックを備えたハードレールまたは油圧自動旋盤で現在実行されているアプリケーション。SZGH-36Z は、この設置ベースのアップグレード パスとして特別に設計されています。

代表的な被削材

SZGH-36Z 対 SZGH-36J 対 SZGH-25

36Z と 36J を選択する場合: どちらのモデルも機械的には同一です。選択は、コントロール パネルのレイアウトに対するオペレーターの好みと、特定のワークショップ構成への人間工学的な適合性によって決まります。注文する前に両方のコントロール パネルのレイアウトを確認するには、SZGHTECH にお問い合わせください。

認証と品質保証

• CE 認証 — 欧州機械指令 2006/42/EC および低電圧指令 2014/35/EU に準拠。

• ISO 9001 — SZGHTECH 生産および品質管理システムの認証を取得。

• 国家ハイテク企業 — 2018 年より中国科学技術省によって認定されています。

• 100 以上の特許 — 変形防止ベース鋳造プロセスおよび SZGH CNC システム ソフトウェアの著作権を含む。

よくある質問

SZGH-36ZとSZGH-36Jの違いは何ですか？

どちらのモデルも同じ機械仕様を共有しています: バー容量 35 mm、機械重量 1,800 kg、4 kW スピンドル、Harbin アンギュラコンタクト ベアリング、H クラス リニア ガイド レール、精度 ±0.01 mm、および SZGH 制御システム。違いは、 コントロール パネルのレイアウトとインターフェイス構成にあります 。Z タイプと J タイプの指定は、さまざまなオペレータの好みやワークショップのセットアップに適した、人間工学に基づいたさまざまなパネル配置を示しています。加工パフォーマンスと精度は 2 つのバリエーション間で同一です。

SZGH-36Zはどのような棒径まで加工できますか?

SZGH-36Zは小径から最大 35mmまでの棒材に対応します。ディスク型鍛造ブランク（ペレットフィード）の場合、最大φ50mmが標準となります。油圧チャックを搭載し、最大Ø250mm（最大Ø300mm）までの部品の一枚生産に対応します。

SZGH-36Z はハードレール CNC 旋盤の代替品として適していますか?

はい - これが主要なアプリケーションです。 SZGH-36Zは、直径35mm以内のハードレールおよび油圧自動旋盤加工部品の代替として設計されています。設置面積は、ほとんどの既存のハードレール旋盤の設置に適合します。 SZGH コントローラの ISO G コード互換性は、既存の NC プログラムをわずかな編集で移行できることを意味し、ほとんどの顧客は機械納品後 3 ～ 5 日以内に完全な生産出力を達成します。

SZGH-36Zはステンレス鋼304/316も加工できますか?

はい。ステンレス鋼の標準最大片面切込み深さは 2mm (最大 3mm) です。推奨パラメータ: ポジすくい形状の超硬インサート、切削速度 80 ～ 120 m/min、連続クーラントフラッド。 1,800kg の変形防止ベースは、ステンレス鋼の旋削加工に伴う切削抵抗の増加を効果的に吸収します。

SZGH-36Z は自動バーフィーダーの統合をサポートしていますか?

はい。この機械は、ストック直径 8 mm ～ 35 mm の外部自動棒材フィーダと互換性があります。バーフィーダーの統合とプログラムされた SZGH コントローラー サイクルにより、1 人のオペレーターが 3 ～ 5 台の機械を同時に監視できます。これは、バッチ生産環境の標準的な労働力削減構成です。

SZGH-36Z とファナック G コード プログラムとの互換性は何ですか?

SZGH コントローラは、ファナック 0i-T 規約と互換性のある標準 ISO G コードを使用します。すべての標準旋削サイクル - G71 (外周荒加工)、G72 (端面荒加工)、G73 (パターン繰り返し)、G76 (マルチパスねじ切り加工)、G70 (仕上げ加工) - がサポートされています。ファナック制御のマシンからのプログラムには、わずかなフォーマット調整のみが必要です。 SZGHTECH は、英語/中国語のバイリンガルプログラミングマニュアルと試運転期間中のリモートサポートを提供します。

SZGHTECH は SZGH-36Z に対してどのような保証を提供していますか?

SZGHTECH は 12 か月の保証を提供します。 、消耗品 (切削インサート、油圧オイル、シール) を除くすべての機械および電気コンポーネントを対象とする保証期間中は交換部品を無料で発送いたします。 WhatsApp ビデオ通話によるリモート診断サポートは 24 時間年中無休でご利用いただけます。 SZGH 代理店ネットワークのある国 (米国、トルコ、ルーマニア、ロシア、エジプト、タイ、メキシコ) の顧客は、現地の国内サービスを利用できます。

SZGH-36Zの納期と送料はどのくらいですか?

標準的な生産リードタイムは、 20 ～ 35 営業日です。 入金の受領から20 フィートのコンテナ 1 つには 2 ～ 3 個のユニットが入ります。機械は、防錆処理と防湿保護が施された木製の輸出用木箱に入れて出荷されます。 SZGHTECH の輸出チームは、商業送り状、梱包リスト、原産地証明書、CE 適合宣言書、工場試験報告書などの完全な税関書類を提供します。

輸出市場と顧客事例

SZGH-36Z は、次の施設で実際に実稼働使用されています。

東ヨーロッパ：ルーマニア（ハードレール旋盤からアップグレードする金属加工中小企業）、トルコ（真鍮継手およびファスナーメーカー）

東南アジア: ベトナム (電子ハードウェアおよびコネクタ工場)、タイ (自動車の第 2 および第 3 サプライヤー)、インド (精密エンジニアリング工場)

中東・アフリカ：エジプト（油圧部品販売店）、モロッコ（工業用ファスナー製造）

米州: メキシコ (自動車サプライチェーン部品)、米国 (SZGH 地域代理店経由)

見積依頼またはカタログダウンロード

実証済みの現場パフォーマンスとグローバルなアフターサポートを備えた、信頼性の高い 35 mm スラント ベッド CNC 旋盤をお探しですか?

SZGHTECH の輸出チームはすべての問い合わせに 1 営業日以内に回答します.

• 電子メール: export02@szghtech.com

• WhatsApp / WeChat : +86 18925223781

• 正式な見積りを依頼する

• フルマシンカタログのダウンロード (PDF)
