SZGH-36 Y осі токарлық станның құрама токарь | 35 мм жолақ | Бір қондырғыда токарлық өңдеу + фрезерлеу + бұрғылау

SZGH-36 Y осьті токарлық жонғыш құрама станок дегеніміз не?

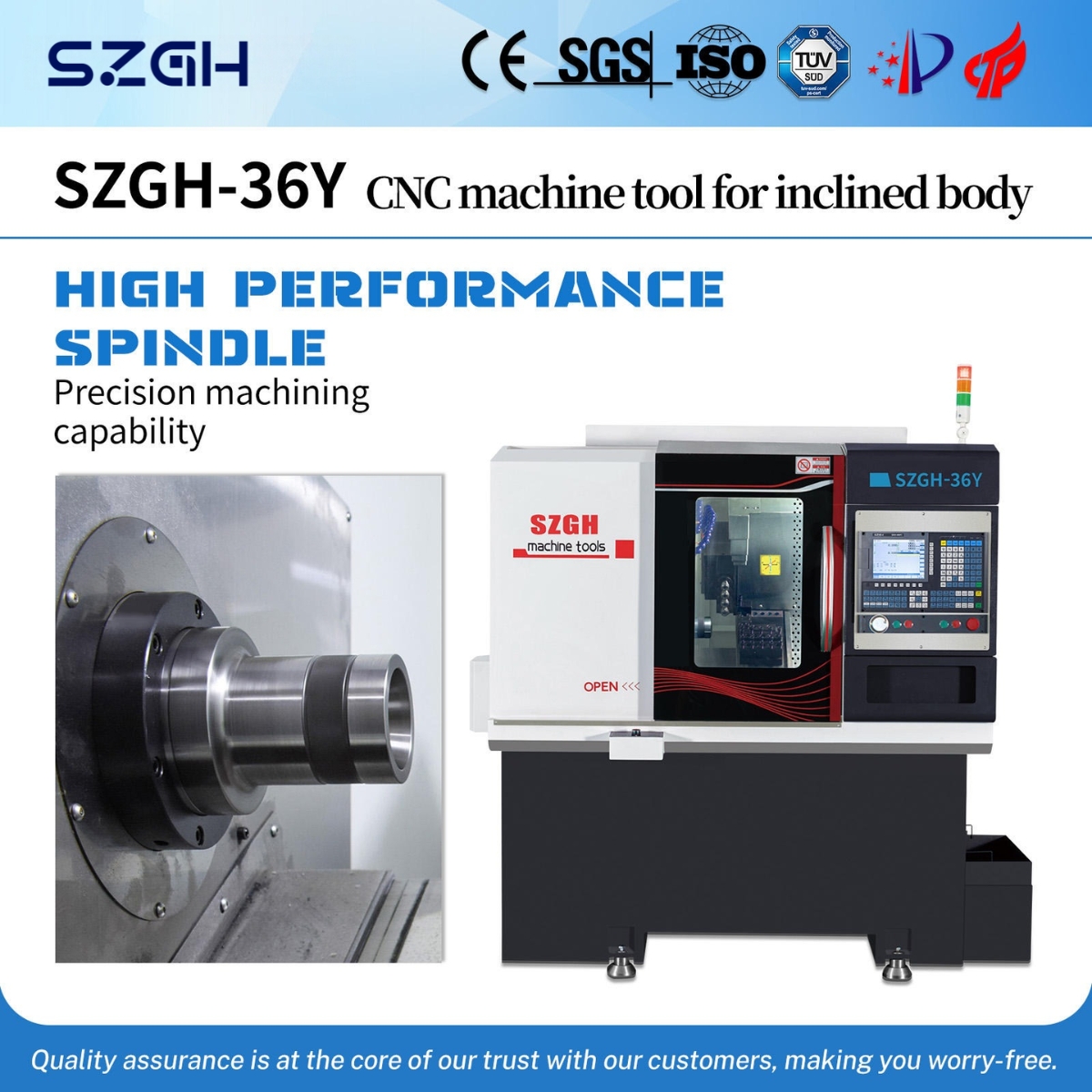

SZGH-36 Y осі - SZGH-36 көлбеу төсеніш токарь платформасында құрастырылған 4 бүйірлік токарлық-фрезерлік құрамдас CNC станок. Төрт ток ток бастиегі Y осінің жағына орнатылып, стандартты 2 осьті бұрылу конфигурациясына ER16 құрал ұстағыштары бар 140 мм Y осі жүрісін қосады. Бұл станокқа бір қысқышта бір дайындамада жону, бұрғылау, бұрау, фрезерлеу және бүйірлік ойықтарды аяқтауға мүмкіндік береді — қосалқы операциялар үшін бөлшектерді бөлек өңдеу орталығына беру қажеттілігін болдырмайды. Ол диаметрі 35 мм-ге дейінгі штангаларды және Ø100 мм-ге дейінгі дискі дайындамаларын, бүйірлік немесе шеткі беттерді қажет ететін сериялық өндіріс үшін қолайлы.

Техникалық сипаттамалар

Өңдеу сыйымдылығы

Y-осі (тірі құралдар)

Axis Travel & Feed

Шпиндель

Машинаның өлшемдері мен салмағы

Құрамдас бөліктердің сипаттамалары

Тізімдегі барлық параметрлер анықтама үшін берілген. Соңғы сатып алу тапсырысындағы конфигурация және физикалық қабылдау басым болады.

Негізгі мүмкіндіктер мен артықшылықтар

Бір қысу, барлық операциялар — нөлдік қайта орналастыру қатесі

SZGH-36 Y осінің бірден-бір маңызды мүмкіндігі - оны патроннан шығармай-ақ бір бөлікте токарлық және бүйірлік фрезерлік операцияларды аяқтау мүмкіндігі. Кәдімгі өндірісте айқас бұрғылау саңылауын, фрезерлік жалпақ немесе бүйірлік бұрғылау жіпті қажет ететін бұрылған білік токарлық станоктан алынып, өңдеу орталығына немесе бұрғы пресіне бекітіліп, қайталама жұмыс үшін қайта қысылуы керек. Әрбір қайта қысу позициялау қатесін тудырады — әдетте қолмен бекіткіште 0,02 мм-ден 0,08 мм-ге дейін — және орнату және тексеру үшін оператордың уақытын жұмсайды.

SZGH-36 Y осінде бұрылу циклі және бүйірлік фрезер/бұрғылау циклі бір бағдарламада дәйекті түрде орындалады. Дайындама операциялар арасында патроннан шықпайды. Бұрылған диаметрлер мен бұрғыланған саңылаулар арасындағы концентрлік қайталама арматура орнату сапасымен емес, тек машинаның өз осінің дәлдігімен (±0,01мм) анықталады. Гидравликалық клапан корпустары, көлденең бұрғыланған құлыптау саңылаулары бар құлыптау болттары немесе бүйірінен кіру порттары бар қосқыш корпустары сияқты бөліктер үшін бұл екі машиналы, екі операторлы процесс пен бір машиналы, бір операторлы процестің айырмашылығы.

4 бүйірлік ток күші бастары — Y-осі 140 мм саяхат, ER16

SZGH-36 Y осіндегі Y осі жинағы бүйірден орнатылған 4 ток күші бастарын тасымалдайды. ER16 құрал ұстағыштары бар ER16 тұйықтары диаметрі 1 мм-ден 10 мм-ге дейінгі құрал саптарын орналастырады, олар бұрғылардың, шеткі фрезерлердің және шағын және орташа дәлдіктегі бөлшектерде қолданылатын шүмектердің толық спектрін қамтиды. 140 мм Y осі жүрісі станоктың дайындаманың максималды диаметріне дейінгі бөліктерде көлденең бұрғылау, ойық салу және бетті фрезерлеу үшін жеткілікті. Қуат басының жылдамдығы 2500 айн/мин стандартына жетеді (макс. 4000 айн/мин), алюминий мен жезді оңтайлы кесу жылдамдығымен бұрғылауға және тот баспайтын болаттан төмен жылдамдықпен бұрғылауға жарамды.

Қолдау көрсетілетін бұрғылаудың максималды диаметрі Ø20 мм — 35 мм жолақ сыйымдылығы ауқымындағы бөліктердегі көлденең саңылаулар мен саңылаулардың көпшілігін қамтиды.

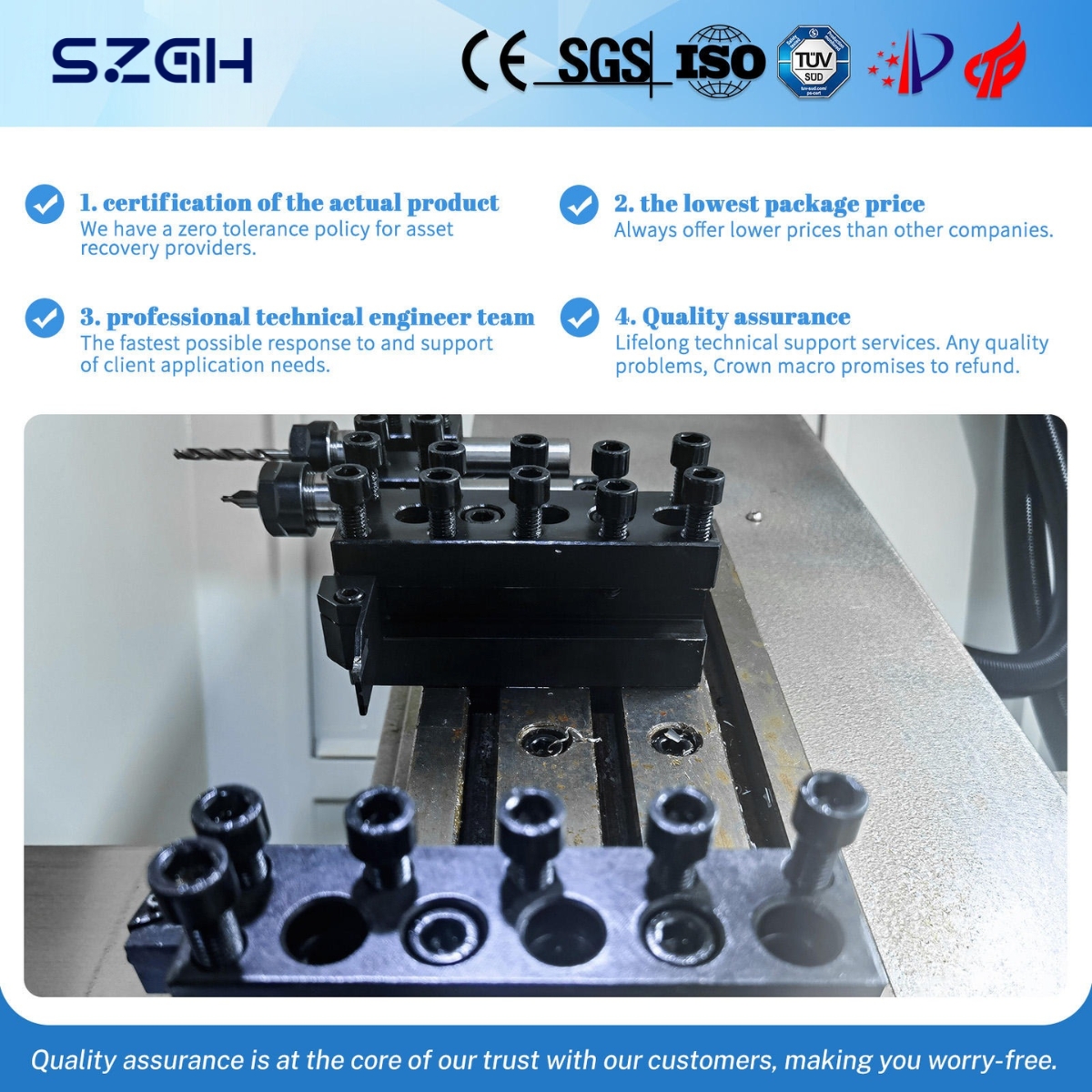

6-кескіш-қатар + 4-бүйірлік фрезер конфигурациясы

Станоктың жалпы құрал конфигурациясы '6 қатар кескіш + 4 бүйірлік фрезер' ретінде сипатталған. Стандартты мұнарадағы 6 бұру құралының позициясы барлық жону, қаптау, ойық ашу және бұрау операцияларын басқарады. 4 Y осі қуат бастиектері бүйір бетінде фрезерлеу, бұрғылау және түрту операцияларын орындайды. Кәдімгі күрделі бөлік бағдарламасында контроллер бұру шпиндельі мен ток өткізетін аспап шпиндельінің арасында біркелкі ауысады — оператор екі фазаны қамтитын бір NC файлын машинаның үзілісін немесе қайта қысу оқиғасынсыз бағдарламалайды.

Процесті біріктіру арқылы еңбек шығындарын азайту

SZGH-36 Y осі басқа жағдайда екі бөлек машина операциясын біріктіретіндіктен, штаттық модель айтарлықтай өзгереді. Арнайы токарлық станокты және қосымша операцияларға арналған арнайы бұрғылау прессін немесе фрезаны басқаратын зауытқа осы өндіріс ұяшығы үшін кемінде екі оператор қажет. SZGH-36 Y осі ұяшықты бір машинаға ыдыратады және автоматты жолақ беру құралын біріктіру арқылы бірнеше блоктарды бақылайтын бір оператор. Гидравликалық фитингтер мен автомобиль бекіткіштері сегменттеріндегі тұтынушылар құрама токарлық өңдеуге өткеннен кейін бір бөлікке жұмыс күші 40-60% қысқарғанын хабарлайды.

Дәлелденген SZGH-36 платформасында құрастырылған

SZGH-36 Y осі өзінің барлық негізгі машина архитектурасын SZGH-36J-мен бөліседі: бірдей 1800 кг деформацияға қарсы құйма негізі, Harbin 7015/7013 бұрыштық мойынтіректері бар бірдей 4 кВт шпиндель, H-сыныптағы бірдей сызықтық бағыттаушы рельстер және бірдей SZGH басқару жүйесі. Y осі жинағы - бұл дәлелденген платформаға жасалған қосымша, машинаның жеке дизайны емес. Бұл SZGH-36J-мен бұрыннан таныс тұтынушылар бағдарламалау үлгісін, техникалық қызмет көрсету процедураларын және қосалқы бөлшектер каталогын негізінен бірдей деп табады дегенді білдіреді - бар SZGH паркіне құрама бұру мүмкіндігін қосқанда оқыту мен қолдау шығындарын азайтады.

Қолданбалар және салалар

SZGH-36 Y осі бұрылысты қажет ететін кез келген бөлікке және төмендегілердің кем дегенде біреуіне сәйкес келеді : көлденең бұрғылау, бүйірлік бұрау, бүйірлік фрезерлеу, саңылаулар немесе бүйір бетін ойып салу — диаметрі 35 мм-ге дейінгі штангаларда немесе Ø100 мм-ге дейінгі диск дайындамаларында.

Гидравликалық және пневматикалық компоненттер

Көлденең бұрғыланған порттары бар клапан корпустары, коллекторлық блоктар, бүйірден кіретін ойықтары бар фитингтік корпустар, тасымалдау ерекшеліктері бар цилиндрдің қақпақтары — Y осі құрама токарлық станоктар үшін айқындаушы қолданба. Бұрын токарь + өңдеу орталығын қажет ететін гидравликалық картридж клапанының корпусы SZGH-36 Y осінде бір реттік орнатуда аяқталды.

Автокөлік бекіткіштері және құлыптау жабдықтары

Көлденең бұрғыланған құлыптау саңылаулары бар алты қырлы болттар, құлыптық гайкалар, саңылау саңылаулары бар ілмек түйреуіштер, тежегіш суппортының якорь болттары — қайталама бұрғылау операциялары тығыз рұқсаттар шегінде концентрлік және бұрылған ОД-ға перпендикуляр болуы керек жоғары көлемді автомобиль жабдықтары.

Қосқыштар және электр жабдықтары

Бүйірлік кіріс кабель порттарын қажет ететін дөңгелек коннектор корпустары, монтаждау ұясының мүмкіндіктері бар терминал корпустары, көлденең бұрандалы кірістірулері бар алюминий тіректері — бұралған OD дәлдігін фрезерлік мүмкіндіктермен біріктіретін электроника өнеркәсіп бөліктері.

Медициналық құрылғының құрамдас бөліктері

Қозғалтқыш функциясының ұяларын қажет ететін сүйек бұрандалы дайындамалар, бүйірінен кіретін құлыптау саңылаулары бар имплант корпустары, стоматологиялық тірек құрамдас бөліктері — бұралу және бұрғылау ерекшеліктері арасындағы концентристік төзімділік өте маңызды және қолмен қайта бекітуге жол берілмейтін медициналық бөліктер.

Арнайы дәлдікпен өңдеу (жұмыс дүкені)

Біріктірілген жону және фрезерлеу мүмкіндіктері бар күрделі шағын сериялы бөлшектерді қабылдайтын кез келген цех — SZGH-36 Y осі көп операциялық тапсырмаларды бағыттауды бір станок орнатуға қысып, тапсыру уақытын және процесс кезіндегі кезекті қысқартады.

Дайындауға арналған типтік материалдар

SZGH-36 Y осі және SZGH-36J және токарь + өңдеу орталығы

Сертификаттар және сапаны қамтамасыз ету

• CE сертификаты — 2006/42/EC Еуропалық машиналар директивасына және 2014/35/EU төмен кернеу директивасына сәйкес.

• ISO 9001 — SZGHTECH өндіріс және сапа менеджменті жүйесі сертификатталған.

• Ұлттық жоғары технологиялық кәсіпорын — 2018 жылдан бері Қытай ғылым және технология министрлігімен сертификатталған.

• 100+ патенттер — соның ішінде деформацияға қарсы негізді құю және SZGH CNC басқару жүйесінің бағдарламалық жасақтамасының авторлық құқығы.

Жиі қойылатын сұрақтар

SZGH-36 Y осі мен SZGH-36J арасындағы айырмашылық неде?

SZGH-36J стандартты 2 осьті токарлық станок болып табылады. SZGH-36 Y осі бірдей негізгі машинаға 4 жанды бүйірлік қуат бастиегі (ER16, 4000 айн/мин, 140 мм жүріс) бар Y осі жинағын қосады. Бұл бір бағдарламада дайындаманың бүйір бетін қайта қыспай бұрғылауға, түртуге, фрезерге және ойықтарға мүмкіндік береді. Бөлшектеріңіздің бүйірлік ерекшеліктері бар болса, SZGH-36 Y осін таңдаңыз - көлденең саңылаулар, бүйірлік жіптер, фрезерлік тегістеуіштер немесе ойықтар.

Y осі қуат бастары қандай әрекеттерді орындай алады?

4 бүйірге орнатылған ER16 қуат бастары айқас бұрғылауды (Ø20 мм-ге дейін), түртуді (ER16 құралының сыйымдылығы шегінде стандартты жіп өлшемдері), бүйірлік фрезерлеуді (тегіс фрезерлеу, ойық фрезерлеу, қалталы фрезерлеу) және бүйір бетін оюды орындай алады . Дайындаманың орталық сызығына қатысты радиалды және осьтік бұрғылаудың екеуі де 140 мм Y осінің қозғалу ауқымында қолдау көрсетеді.

Жеке өңдеу орталығымен салыстырғанда бір қысқыш шын мәнінде дәлдікті жақсарта ма?

Иә, өлшеулі. Бұрылған бөлік токарьдан алынып, қайта өңдеу орталығында немесе бұрғылау престе қайта бекітілгенде, бұралған диаметрге қатысты қайталама элементтің позициялық дәлдігі бекітпенің сапасымен шектеледі — жақсы ұсталған қондырғыда әдетте ±0,02 мм-ден ±0,08 мм-ге дейін. SZGH-36 Y осінде бөлік бүкіл патронда қалады. Бұрылған OD және бұрғыланған тесік арасындағы позициялық қатынас машина осінің дәлдігімен бақыланады: ±0,01мм. Концентрлік рұқсаттары 0,05 мм-ден асатын қолданбалар үшін бір қысқыш қосымша емес — бұл жалғыз сенімді әдіс.

Y осі қуат бастиектері қандай құрал ұстағыш жүйесін пайдаланады?

Стандартты құрал ұстағыш ER16 патрон болып табылады , ол 1 мм-ден 10 мм-ге дейінгі құрал саптарын орналастырады. ER16 - барлық негізгі кескіш құрал брендтерінен (Sandvik, Kennametal, Sumitomo, Walter, YG-1 және отандық баламалар) кең қол жетімді құрал-сайманға ие жаһандық стандартталған коллет жүйесі. Стандартты ER16 бекіткіштері мен құрал ұстағыштары бүкіл әлем бойынша жергілікті дистрибьюторлар арқылы оңай қол жетімді.

SZGH-36 Y осі шеткі және бүйірлік операцияларды қажет ететін бөлшектерді өңдей ала ма?

Ағымдағы конфигурация 4 бүйірлік қуат басын орнату болып табылады, яғни ток өткізетін құрал дайындаманың бүйір бетінде радиалды түрде жұмыс істейді. Бұрғылау немесе фрезерлеу (осьтік операциялар) үшін SZGHTECH 4+4 конфигурациясы бар SZGH-46 Y осін ұсынады (4 шеткі бет + 4 бүйірлік қуат басы). Радиалды және осьтік ток өткізетін құралдарды қажет ететін тұтынушыларға SZGH-46 Y осін қарастыру ұсынылады.

Біріктірілген токарлық және токпен жұмыс істейтін аспаптарды бағдарламалау қаншалықты күрделі?

SZGH контроллері шпиндельді ауыстыру үшін стандартты M-кодты белсендіруді және Y осі қозғалысы үшін G-кодты орналастыруды пайдалана отырып, бір NC бағдарламасы аясында бұрылу шпиндельін де (C-осі немесе негізгі шпиндель) және ток өткізетін құрал шпиндельін өңдейді. SZGHTECH дайындаманың жалпы түрлеріне арналған қолданбалы үлгі бағдарламаларын ұсынады (айқас бұрғыланған болттар, портты клапанның корпустары, ойық қосқыш корпустары) және машинаны іске қосу кезінде қашықтан бағдарламалау қолдауын ұсынады.

Жеткізу уақыты және ең аз тапсырыс саны қандай?

Өндіріс мерзімі 20-35 жұмыс күнін құрайды. депозитті алғаннан кейін Ең аз тапсырыс саны жоқ — экспорттық тұтынушылар үшін бір машинадағы тапсырыстар стандартты болып табылады. Бір 20 футтық тасымалдау контейнері 2-3 бірлікке сәйкес келеді. SZGHTECH компаниясына хабарласыңыз export02@szghtech.com . FOB Shenzhen баға ұсынысы үшін

Бұл машина іс жүзінде еңбек шығындарын қалай азайтады?

Токарлық + бүйірлік бұрғылауды қажет ететін бөлшектерге арналған кәдімгі өндіріс ұяшығы екі станок пен екі операторды (немесе өткізу қабілеттілігін азайтатын бір оператордың бөлу уақытын) пайдаланады. SZGH-36 Y осі екі операцияны бір машинаға біріктіреді. Автоматты жолақ беру құралын біріктіру арқылы бір оператор бір уақытта 3–4 SZGH-36 Y осі қондырғысын бақылай алады. Гидравликалық арматура секторындағы тұтынушылар әдетте 1000 бөлікке оператор жұмысының 40-60% қысқарғанын хабарлайды. жеке токарлық станок + бұрғылау прессінің жұмыс процесімен салыстырғанда

Экспорттық нарықтар және тұтынушы сілтемелері

SZGH-36 Y осінің құрамдас машинасы өндірісте қолданылады:

Шығыс Еуропа : түрік гидравликалық арматура өндірушілері (клапан корпусының өндірісі), румыниялық дәлдіктегі инженерлік шеберханалары

Оңтүстік-Шығыс Азия : вьетнамдық электроника коннекторлары зауыттары (кешенді бұрғылау + бұрғылау), Тайландтық автомобильдер деңгейі-2 жеткізушілері

Таяу Шығыс : Египеттің өнеркәсіптік бекіткіш өндірушілері, Сауд Арабиясының гидравликалық бөлшектері дүкендері

Америка : Мексиканың автомобиль жеткізу тізбегі (қосымша мүмкіндіктері бар болттар мен бекіткіштер өндірісі)
