SZGH-46 Y осьті токарлық композициялық станок | 45 мм жолақ | 4+4 қуат бастары | Соңғы бет + бүйір бет бір орнатуда

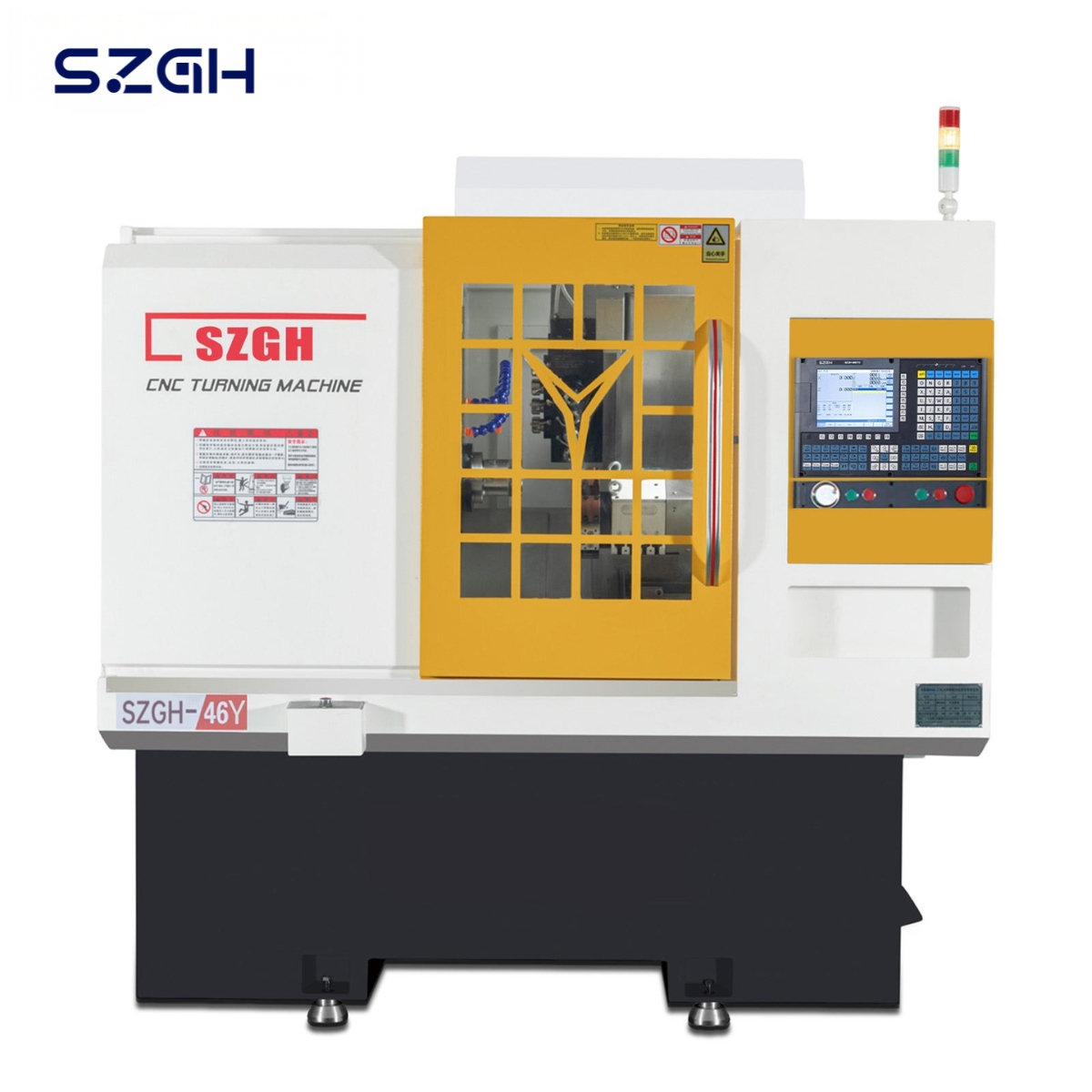

SZGH-46 Y осьті токарлық жонғыш құрама станок дегеніміз не?

SZGH-46 Y осі - бұл SZGH-46 қаттылығы жоғары токарь платформасында құрастырылған токарь-фрезерлік құрама CNC станок. SZGH-46J негізінде 4+4 қуат басы конфигурациясы бар Y осі жинағы — 4 шеткі қуат бастиектері және 4 бүйірлік қуат бастиектері — және 8 станциялық сервомұнара орнатылды, бұл 8 бұру құралының позициясының біріктірілген аспап конфигурациясын және 4 шеткі беттің және 4 фрезаның позициясын жүзеге асырады. Бұл станокқа бір қысқышта бір дайындамадағы токарлық өңдеуді, қаптауды, оймалауды, айқаспалы бұрғылауды, осьтік бұрғылауды, түртуді, бүйірлік фрезерлеуді және қосалқы станокқа ауыстырмай аяқтауға мүмкіндік береді. Ол диаметрі 45 мм-ге дейінгі штангаларды және Ø100 мм-ге дейінгі диск дайындамаларын өңдейді және көп бетті өңдеу дәлдігі мен еңбек тиімділігі маңызды болып табылатын автомобиль, гидравликалық, аэроғарыштық және медициналық секторлардағы күрделі бөлшектер үшін қолайлы.

Техникалық сипаттамалар

Өңдеу сыйымдылығы

Y-осі (тірі құралдар)

Axis Travel & Feed

Шпиндель

Машинаның өлшемдері мен салмағы

Құрамдас бөліктердің сипаттамалары

Тізімдегі барлық параметрлер анықтама үшін берілген. Соңғы сатып алу тапсырысындағы конфигурация және физикалық қабылдау басым болады.

Негізгі мүмкіндіктер мен артықшылықтар

4+4 қуат басын конфигурациялау — бір бағдарламада соңғы бет және бүйірлік бет

SZGH-36 Y осі үстіндегі SZGH-46 Y осінің анықтаушы мүмкіндігі 4+4 қуат басының орналасуы болып табылады : осьтік (соңғы бет) операцияларға арналған 4 қуат басы және радиалды (бүйірлік) операцияларға арналған 4 қуат басы — барлығы бір Y осінде бір жинақсыз, барлық NC бағдарламасына қол жетімді.

Практикалық тұрғыдан алғанда, бұл төмендегілердің барлығын талап ететін бөлікті бір машинада, бір орнатуда аяқтауға болатындығын білдіреді:

• Бұрылған OD, беттелген ұштары және бұрандалы иінді (бұрылатын шпиндель)

• Бүйір бетіндегі көлденең бұрғыланған құлыптау тесігі (бүйірлік қуат басы)

• Соңғы бетіндегі осьтік тесілген тесік (соңғы қуат басы)

• Соңында фрезерлік ұяшық немесе алтыбұрышты жетек мүмкіндігі (соңғы қуат басы)

• OD бүйіріндегі тегіс фрезерлік (бүйірлік қуат басы)

SZGH-36 Y осі тек бүйір бетіндегі операцияларды орындайды. SZGH-46 Y осі екеуін де өңдейді. Бірнеше беттерде өңдеуді қажет ететін бөлшектер үшін – осьтік және радиалды – 4+4 конфигурациясы дұрыс таңдау және жалғыз балама – токарлық станок пен өңдеу орталығы және қайта орналастыру қатесі бар тасымалдау қадамы.

8 станциялық сервомұнара — күрделі бөлшектерге арналған толық құрал-саймандық қосымша

SZGH-46 Y осі жабдықталған . 8 станциялы серво мұнарасымен токарлық аспаптың бастапқы орындарына арналған Бұл ток күші бар құралды өңдеу операцияларының алдында немесе олармен араласатын бұру, қаптау, ойық салу, бұрау және бұрғылау операциялары үшін 8 тәуелсіз құрал ұясын қамтамасыз етеді. 8 станциялы мұнара күрделі бөлік бағдарламасының кесу, жартылай өңдеу, өңдеу, ішкі бұрғылау, ойық салу және бұрау үшін токарлық құралдарды жүктей алатынын білдіреді - мұның бәрі құралды қолмен өзгертусіз. Серво мұнарасы гидравликалық мұнараға қарағанда жылдамырақ және қайталанатын индекстер жасайды, бұл цикл уақытын қысқартуға және мұнара индексінің орнында жақсырақ орналасу дәлдігіне ықпал етеді.

ER25 Құрал ұстағыштары — 36 Y осінен үлкенірек құрал сыйымдылығы

SZGH-46 Y осіндегі қуат бастиектері ER25 бекіткіш құрал ұстағыштарын пайдаланады. ER25 SZGH-36 Y осіндегі ER16-мен салыстырғанда ге дейінгі аспап штангаларын орналастырады диаметрі 16 мм- — ER16-ның 10 мм максималды иініне тым үлкен болатын 45 мм штангалы дайындамаларда қолданылатын стандартты шеткі фрезерлерді, жонғыштарды және бұрғыларды қамтиды. Қуат бастиектері қолдайтын бұрғылаудың максималды диаметрі 45 мм штанга сыйымдылығы шегіндегі бөліктердегі әдеттегі көлденең саңылаулар мен саңылаулар диапазонына сәйкес келетін Ø16 мм.

ER25 – дүние жүзіндегі барлық ірі кескіш құрал брендтерінен кең қол жетімді құралға ие жаһандық стандартталған коллет жүйесі.

220 мм Y-осі саяхаты — үлкенірек дайындамалар үшін үлкен қол жетімділік

SZGH-46 Y осіндегі Y осінің қозғалысы 220 мм — SZGH-36 Y осіндегі 140 мм-ден 80 мм артық. Бұл қосымша жүріс дайындаманың үлкен диаметрлерін (45 мм жолаққа дейін, Ø100 мм диск дайындамасы) және ұзынырақ, үлкенірек диаметрлі бөлшектерде бүйірлік фрезерлеуге және көлденең бұрғылауға қажетті үлкенірек радиалды ығысуды қамтамасыз етеді. Дайындаманың ортаңғы сызығынан алыс орналасқан мүмкіндіктер үшін — мысалы, 45 мм бөліктің толық радиусында фрезерленген жазықтар — 220 мм жүріс қуат басының мүмкіндікке ось шегін бұзусыз жетуін қамтамасыз етеді.

Дәлдігі жоғары негіз: 3 000 кг негіз, ± 0,0075 мм, SZGH бөшкелік шпиндель

SZGH-46 Y осі SZGH-46J негізгі машинасының толық дәлдік сипаттамасын иемденеді: өңдеу дәлдігі ±0,0075 мм, беттің кедір-бұдыры Ra 1,0, деформацияға қарсы 3000 кг құйма негізі, SZGH өздігінен жасалған қаттылығы жоғары бөшке шпиндельі, Ø30 мм бұранда және Ø3 мм. H-сыныпты сызықты бағыттаушы рельстер. Y осі ток өткізетін құрал жинағын қосу негізгі станоктың бұрылу дәлдігін бұзбайды — токарлық шпиндель мен ток өткізетін аспаптық шпиндель механикалық тәуелсіз, ал қатты негіз бір уақытта немесе дәйекті жұмыс кезінде екеуінен де дірілді жұтады.

Бұл маңызды, себебі кейбір өндірушілердің құрама токарлық станоктары ток өткізетін құрал жинағын орналастыру үшін негіздің қаттылығын құрбан етеді. SZGH-46 Y осінде тірі құрал - бұл қайта дизайн емес, қазірдің өзінде дәлелденген дәлдік платформасына жасалған қосымша.

Бір машина екеуін ауыстырады — жұмыс күші мен еден кеңістігін масштабта азайту

Токарлық және көп бетті фрезерлеуді қажет ететін күрделі бөлшектерге арналған өндіріс ұяшығы әдетте мыналардан тұрады: CNC токарь, тік өңдеу орталығы, материалды тасымалдау тірегі және екі оператор (немесе екі машина арасында бір оператордың бөлу уақыты). SZGH-46 Y осі мұны бір машинаға және бір операторға таратады — автоматты жолақты фидер біріктіруімен, бұл оператор бір уақытта бірнеше SZGH-46 Y осінің қондырғыларын бақылай алады.

Еден кеңістігін үнемдеу де маңызды: SZGH-46 Y осінің 2,120 × 1,620 мм ізі екі машина ізін (әдетте 3,500–5,000 мм біріктірілген) және тасымалдау кеңістігін ауыстырады. Өндіріс алаңының шаршы метріне ақы төлейтін зауыттар үшін бұл еңбекті үнемдеуден тәуелсіз өлшенетін шығынды азайту.

Қолданбалар және салалар

SZGH-46 Y осі диаметрі 45 мм-ге дейінгі штангаларда немесе Ø100 мм-ге дейінгі диск дайындамаларында токарлық өңдеуді және көп бетті фрезерлеуді және бұрғылауды қажет ететін күрделі бөлшектер үшін қолайлы , әсіресе беттің шеткі және бүйір беттерінің екеуі де бұрылған ОД-қа қатысты тығыз позициялық рұқсаттар шегінде өңделуі керек.

Гидравликалық клапанның корпустары және коллектор блоктары

Осьтік кіріс саңылаулары (соңғы беті) және радиалды шығыс саңылаулары (бүйір беті), көп қырлы бұрғылауды және бұрауды қажет ететін коллекторлы блоктары бар картридж клапандарының корпустары — 4+4 құрама токарлық станоктар үшін айқындаушы қолданба. Бұрын токарь станогын қажет ететін гидравликалық клапанның корпусы + арматураны тасымалдайтын өңдеу орталығы SZGH-46 Y осінде бір реттік орнатуда аяқталды.

Автокөлік беріліс қорабы және жетек бөлігі

Майдың осьтік және радиалды өтуі бар планеталық беріліс тасымалдағыштары, майлау саңылаулары бар дифференциалды өрмекші біліктері, индекстелген саңылаулары бар ABS сенсорлық сақиналары — тығыз бұрыштық және позициялық рұқсаттар шегінде осьтік және радиалды өңдеу мүмкіндіктерін қажет ететін бөлшектер.

Аэроғарыштық бекіткіштер және құрылымдық құрамдас бөліктер

Титан және тот баспайтын болаттан жасалған аэроғарыштық бекітпелер жетек мүмкіндіктері (соңғы жағы алтыбұрышты немесе Torx ұясы) және құлыптау айқаспалы саңылаулары (бүйір беті), көп бетті монтаждау мүмкіндіктері бар құрылымдық кронштейндер — мұнда операциялар арасындағы қайта орналастыру қатесі спецификация бойынша қабылданбайды.

Медициналық құрылғының құрамдас бөліктері

Соңында жетек розеткалары мен бүйірлік құлыптау саңылауларын қажет ететін сүйек бұрағыштары, көп бетті мүмкіндіктері бар импланттың сынақ корпустары, осьтік және радиалды өңделген бөлшектерді қажет ететін хирургиялық құрал тұтқалары.

Кешенді дәлме-дәл фитингтер

Соңындағы кіріс жіптері мен бүйір беткі портының жіптері бар гидравликалық және пневматикалық фитингтер, көп портты клапанның корпустары, дәл ілінісу корпустары — бірнеше беттерде жіп ерекшеліктерін қажет ететін кез келген фитингтер.

Дайындауға арналған типтік материалдар

SZGH-46 Y осі мен SZGH-36 Y осі мен токарь + өңдеу орталығы

Сертификаттар және сапаны қамтамасыз ету

• CE сертификаты — 2006/42/EC Еуропалық машиналар директивасына және 2014/35/EU төмен кернеу директивасына сәйкес.

• ISO 9001 — SZGHTECH өндіріс және сапа менеджменті жүйесі сертификатталған.

• Ұлттық жоғары технологиялық кәсіпорын — 2018 жылдан бері Қытай ғылым және технология министрлігімен сертификатталған.

• 100+ патенттер — соның ішінде деформацияға қарсы негіз құю, SZGH баррель шпиндель дизайны және SZGH CNC жүйесінің бағдарламалық жасақтамасының авторлық құқығы.

Жиі қойылатын сұрақтар

SZGH-46 Y осі мен SZGH-36 Y осінің айырмашылығы неде?

SZGH-46 Y осі SZGH-36 Y осінен төрт негізгі бағыт бойынша ерекшеленеді: (1) жолақ сыйымдылығы — 45 мм және 35 мм; (2) қуат басының конфигурациясы — 4+4 (соңғы бет + бүйір бет) тек 4-ке қарсы, яғни 46 Y осі соңғы беттегі осьтік мүмкіндіктерді де өңдей алады; (3) Y осінің жүрісі — 220 мм қарсы 140 мм; (4) құрал ұстағыштың өлшемі — ER25 (16 мм ілгекке дейін) және ER16 (10 мм сапқа дейін); және (5) базалық дәлдік — 46 платформасында ±0,0075 мм және 36 платформасында ±0,01 мм. Бөлшектеріңіздің диаметрі 35 мм-ден асқанда немесе соңғы және бүйір бетінде өңдеуді қажет еткенде SZGH-46 Y осін таңдаңыз.

'4+4 қуат басы конфигурациясы' нені білдіреді?

Бұл Y осі жинағы ось бойынша орналасқан 4 кернеулі қуат бастиектерін (дайындаманың соңғы бетінде бұрғылау, түрту және фрезерлеу үшін) және радиалды түрде орналасқан 4 ток күші бар қуат бастиектерін (бүйір бетінде көлденең бұрғылау, түрту және бүйірлік фрезерлеу үшін) тасымалдайтынын білдіреді. Қуат бастиектерінің екі жиынтығына бірдей NC бағдарламасы мен бірдей қысқышта қол жеткізуге болады. Бұл бөлшекті патроннан шығармай-ақ, толық көп бетті өңдеуге мүмкіндік береді - бұру және соңғы бет және бүйірлік операциялар.

SZGH-46 Y осі бір қондырғыда бөліктің соңғы бетін де, бүйір бетін де өңдей алады ма?

Иә — бұл машинаның анықтаушы мүмкіндігі және оны SZGH-36 Y осінен (тек бүйір бетін өңдейтін) таңдаудың негізгі себебі. 4 шеткі қуат бастиектері дайындаманың ұшына осьтік бағытта бұрғылайды, түртеді және жонады. 4 бүйірлік қуат бастиектері дайындаманың бүйіріне радиалды түрде бұрғылайды, түртеді және жонады. Екі операция да бір NC файлында бағдарламаланады және барлық өңделген мүмкіндіктер арасында ±0,0075 мм позициялық дәлдікті сақтай отырып, бір қысқышта орындалады.

Қуат бастиектері қандай құрал ұстағыш жүйесін пайдаланады?

Қуат бастиектері ER25 патрондарын пайдаланады. диаметрі 1 мм-ден 16 мм-ге дейінгі құрал саптарын орналастыратын ER25 – дүние жүзіндегі барлық ірі кескіш құрал өндірушілерден қол жетімді жаһандық стандартталған коллет жүйесі. Қолдау көрсетілетін бұрғылаудың максималды диаметрі Ø16 мм.

SZGH-46 Y осі токарлық станокпен және бөлек өңдеу орталығымен қалай салыстырылады?

Токарь + өңдеу орталығының комбинациясы екі станокты, екі операторды (немесе бір операторға екі еселенген цикл уақыты), операциялар арасында материалды тасымалдау қадамын қажет етеді және бөлікті қайта бекіткен сайын 0,02–0,08 мм орын ауыстыру қатесін енгізеді. SZGH-46 Y осі екі машинаны біреуімен ауыстырады, бір оператормен жұмыс істейді (штанга беру құрылғысы бар бірнеше блок), тасымалдау қадамын болдырмайды және барлық мүмкіндіктер арасында ±0,0075 мм позициялық дәлдікке жетеді, себебі бөлік ешқашан патроннан шықпайды. SZGH-46 Y осі алып жатқан еден кеңістігі әдетте токарь және тасымалдау кеңістігі бар өңдеу орталығының аралас ізінің 40-50% құрайды.

Серво мұнарасы дегеніміз не және ол неге маңызды?

8 станциялы серво мұнарасы негізгі токарлық аспаптарды (сыртқы токарлық өңдеу, бұрғылау, оймалау, бұрау құралдары) ұстайды. 'Серво' гидравликалық іске қосудан гөрі сервоқозғалтқыштың басқаруындағы мұнара индекстерін білдіреді - бұл әрбір құрал станциясында жылдамырақ, қайталанатын позициялауды береді. Құралдың көптеген позициялары арқылы өтетін күрделі бөлшектер үшін мұнараны жылдамырақ индекстеу цикл уақытын тікелей қысқартады. Серво механизмі сонымен қатар мұнара индексі нүктесінде позициялық шашырауды азайтады, бұл өндіріс партиясы бойынша өлшемдік үйлесімділікке ықпал етеді.

SZGH-46 Y осі кернеудегі құралмен жұмыс істеу кезінде қандай дәлдікке қол жеткізеді?

Бұрылған ТҚ-ға қатысты бұрғыланған тесіктердің, фрезерлік элементтердің және бұралған жіптердің позициялық дәлдігі машина осінің орналасу дәлдігімен реттеледі: ±0,0075 мм . Бұл барлық операцияларға қолданылады — бұру және кернеулі құрал — өйткені барлық операциялар бірдей қатты негізді, бірдей сызықтық бағыттаушы рельс жүйесін және бірдей SZGH Ac8F-G басқару жүйесінің серво циклін ортақ пайдаланады.

Жеткізу уақыты және жеткізу тәртібі қандай?

Өндірістің стандартты мерзімі 20-35 жұмыс күнін құрайды. депозитті алғаннан кейін Машинаның салмағы 3000 кг болғандықтан, 20 футтық контейнер әдетте 1-2 бірлікке сәйкес келеді. Машина тотқа қарсы өңделген және ылғалдан қорғайтын арматураланған ағаш экспорттық жәшікте жөнелтіледі. SZGHTECH толық кедендік құжаттаманы ұсынады: коммерциялық шот-фактура, орау парағы, шығу тегі туралы сертификат, CE сәйкестік декларациясы және зауыттық сынақ есебі.

Экспорттық нарықтар және тұтынушы сілтемелері

SZGH-46 Y осьті құрамдас машина келесіде белсенді өндірісте:

Шығыс Еуропа : түрік гидравликалық клапан корпусының өндірушілері (көп портты клапан өндірісі), румыниялық деңгейдегі 1 автомобиль жеткізушілері (көп бетті мүмкіндіктері бар жетек құрамдас бөліктері)

Оңтүстік-Шығыс Азия : вьетнамдық дәл өңдеу шеберханалары (медициналық құрылғылар және аэроғарыштық қосалқы мердігерлер), Тайландтың автомобильдік деңгейдегі 1 жеткізушілері (трансмиссия және отын жүйесінің құрамдас бөліктері)

Таяу Шығыс : Сауд Арабиясының мұнай және газ компоненттерін өндірушілер (көп портты гидравликалық арматура), БАӘ дәл инженерлік шеберханалары

Америка : Мексиканың автомобиль жеткізу тізбегі (күрделі бекіткіштер мен жетектер өндірісі), SZGH аймақтық дистрибьюторлары арқылы АҚШ-тың дәл жұмыс дүкендері

Бағаны сұраңыз немесе каталогты жүктеп алыңыз

Бір қондырғыда, бір станокта күрделі бөлшектердің соңғы бетін де, бүйір бетін де өңдеу керек пе?

SZGHTECH экспорттау командасы барлық сұрауларға 1 жұмыс күні ішінде жауап береді.

• Электрондық пошта : export02@szghtech.com

• WhatsApp / WeChat : +86 137 2860 1949

• Ресми баға ұсынысын сұрау

• Толық машина каталогын жүктеп алу (PDF)
