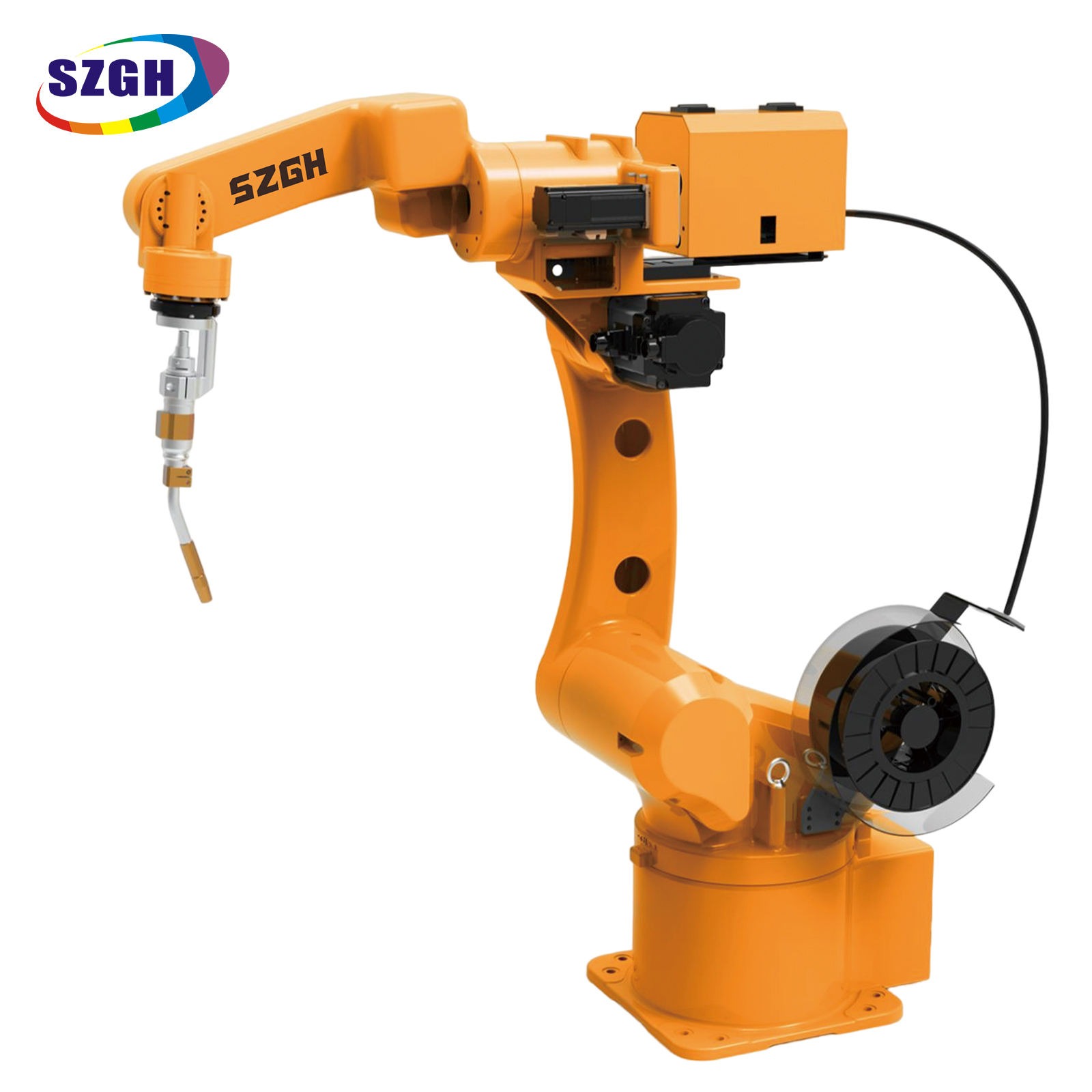

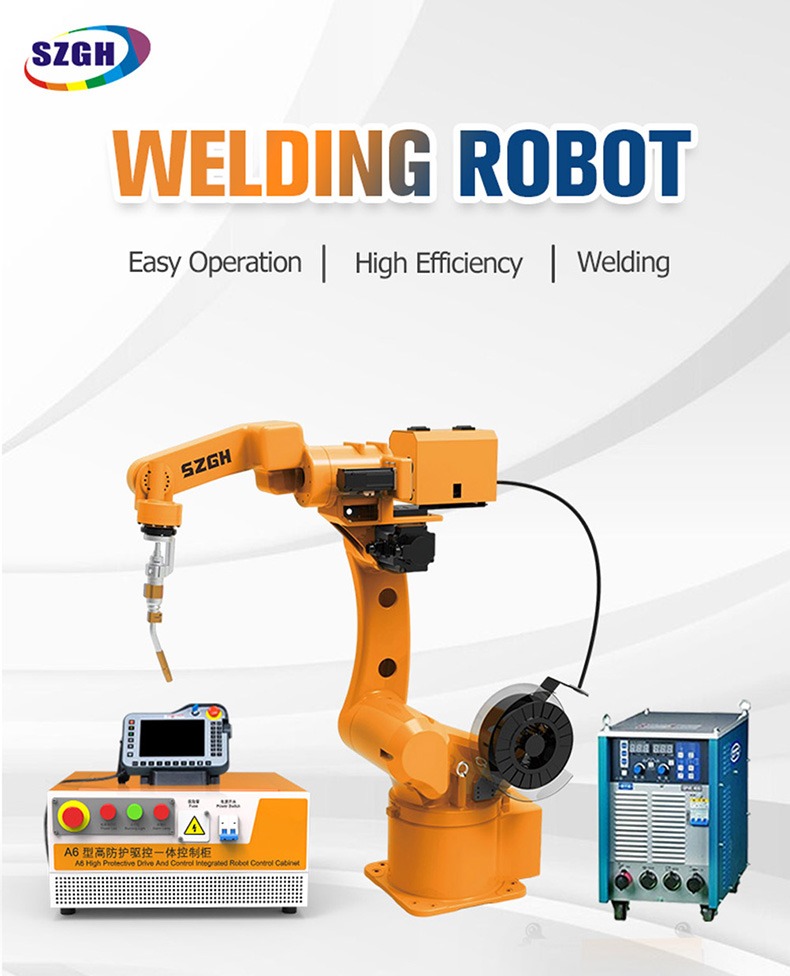

SZGH HZ1500-B-6 روبوت اللحام القوسي المحسن ذو 6 محاور

ما هو SZGH HZ1500-B-6؟

إن SZGH HZ1500-B-6 عبارة عن روبوت لحام قوسي صناعي من الجيل المحسن ذو 6 محاور يوفر وصولاً يصل إلى 1500 ملم وحمولة 6 كجم، تم تصميمه باستخدام بنية محور مغلقة بالكامل وختم مشترك معزز للحفاظ على لحام MIG وTIG وMAG وقوس البلازما المستمر ثلاثي التحولات في خطوط إنتاج عالية الترشيش والغبار والبيئات القاسية.

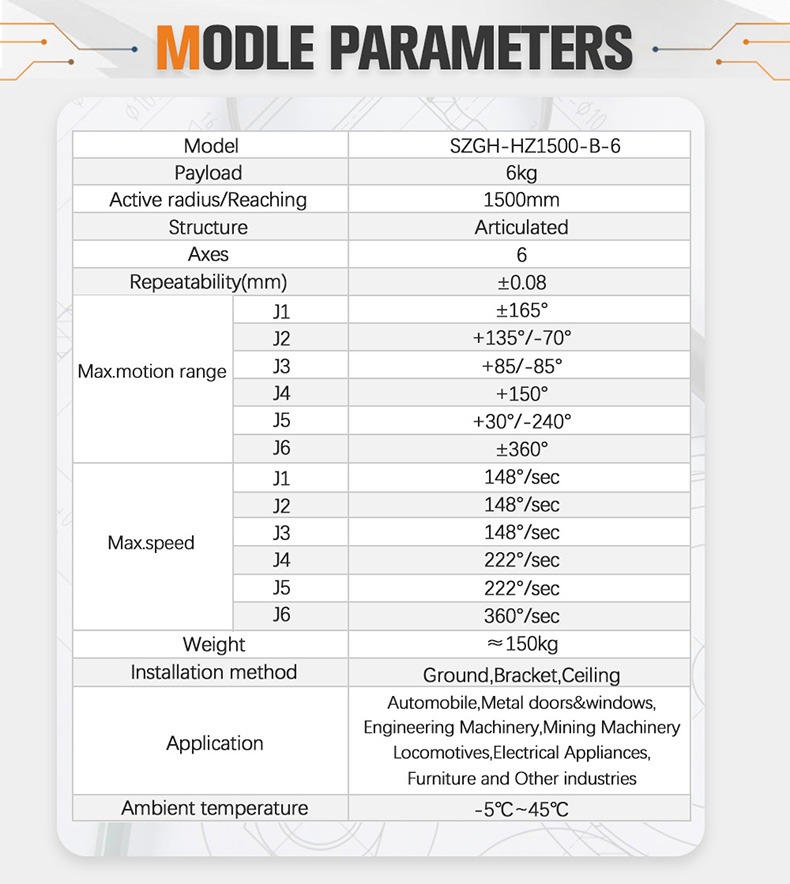

المواصفات الفنية الكاملة

ملاحظة حول ±0.08 مم التكرار: ينتج اللحام القوسي (MIG/MAG/TIG) عرضًا لخرزة اللحام يبلغ عادةً 3-8 مم. عند ±0.08 مم، يوفر HZ1500-B-6 دقة موضعية أكثر إحكامًا بكثير من حبة اللحام نفسها، مما يضمن جودة التماس اللحام الكاملة دون أي تنازلات. أولوية ترقية سلسلة HZ هي حماية المحور المعززة - وليس الدقة، والتي كانت بالفعل أكثر من كافية في سلسلة H.

المزايا الأساسية — لماذا يختلف HZ1500-B-6 عن H1500-B-6 القياسي؟

المحور المغلق بالكامل المعزز — الترقية الأساسية لسلسلة HZ

تم إغلاق كل وصلة في HZ1500-B-6 وفقًا لمعايير محسنة مقارنةً بـ H1500-B-6. أثناء لحام MAG عالي الترشيش، يتم دفع جزيئات الترشيش المنصهرة بسرعات تتجاوز 1 م/ث ويمكن أن تصل إلى درجات حرارة أعلى من 1500 درجة مئوية. في الروبوتات التقليدية، حتى التدهور الطفيف في الختم يسمح للرذاذ بالاتصال بالكابلات الداخلية وأقراص التشفير - مما يتسبب في فشل العزل أو قراءة خاطئة لجهاز التشفير خلال 9 إلى 12 شهرًا من التشغيل بثلاث نوبات. تم التحقق من صحة نظام الختم المحدث الخاص بـ HZ1500-B-6 من أجل التشغيل المستمر لمدة ثلاث نوبات، و8 ساعات لكل نوبة عمل في بيئات MAG، بما في ذلك اللحام بالأسطح شديدة الصدأ واللحام بالرش الثقيل لمكونات الهندسة الإنشائية.

تحسين الصلابة الهيكلية - دقة نقل مشتركة أعلى

تقدم سلسلة HZ صلابة محسنة للجسم مقارنة بسلسلة H، مع هندسة نقل الحركة المشتركة المحسنة. يؤدي هذا إلى تقليل الاهتزازات الدقيقة عند طرف شعلة اللحام أثناء السير القوسي، مما يحافظ على مسافة ثابتة بين السلك والعمل عبر غلاف العمل الكامل الذي يبلغ 1500 مم. والنتيجة هي شكل حبة أكثر اتساقًا في التمريرات الطويلة والمستمرة.

تصنيف التشغيل المستمر بثلاثة نوبات

تم التحقق من صحة HZ1500-B-6 خصيصًا للتشغيل المستمر عالي التردد - ثلاث نوبات، 24 ساعة في اليوم. تعمل الإدارة الحرارية المعززة داخل كل وصلة، جنبًا إلى جنب مع تثبيت الكابل المحسن، على تمديد متوسط ​​الوقت بين الصيانة مقارنة بالمعيار H1500-B-6. بالنسبة لخطوط الإنتاج التي لا تستطيع تحمل فترات التوقف المخطط لها، يعد هذا التمييز أمرًا بالغ الأهمية.

توافق واسع للعمليات - MIG، TIG، MAG، Plasma Arc

يدعم HZ1500-B-6 جميع عمليات اللحام بالقوس الكهربائي الشائعة. يستفيد اللحام الدقيق TIG للفولاذ المقاوم للصدأ وسبائك الألومنيوم - العمليات التي تتطلب زاوية شعلة ثابتة ومواجهة - من صلابة الجسم المحسنة. يستفيد لحام MAG عالي الترشيش للفولاذ الهيكلي من الختم المعزز. يغطي الروبوت الواحد نطاق العمليات الكامل لمحل لحام المنتجات المختلطة.

تركيب مرن، بما في ذلك تكوينات السقف / الدعامات عالية الغبار

يتم دعم جميع التركيبات الأرضية والقوس والسقف. تعرض التركيبات المثبتة على السقف - الشائعة في خلايا اللحام ذات النمط القنطري - المحاور العلوية للروبوت لأشد سقوط متناثر. إن مانع التسرب المحسّن للمحور العلوي HZ1500-B-6 يجعله الاختيار الصحيح للتركيب المقلوب في البيئات عالية التناثر حيث تواجه سلسلة H تآكلًا متزايدًا للختم.

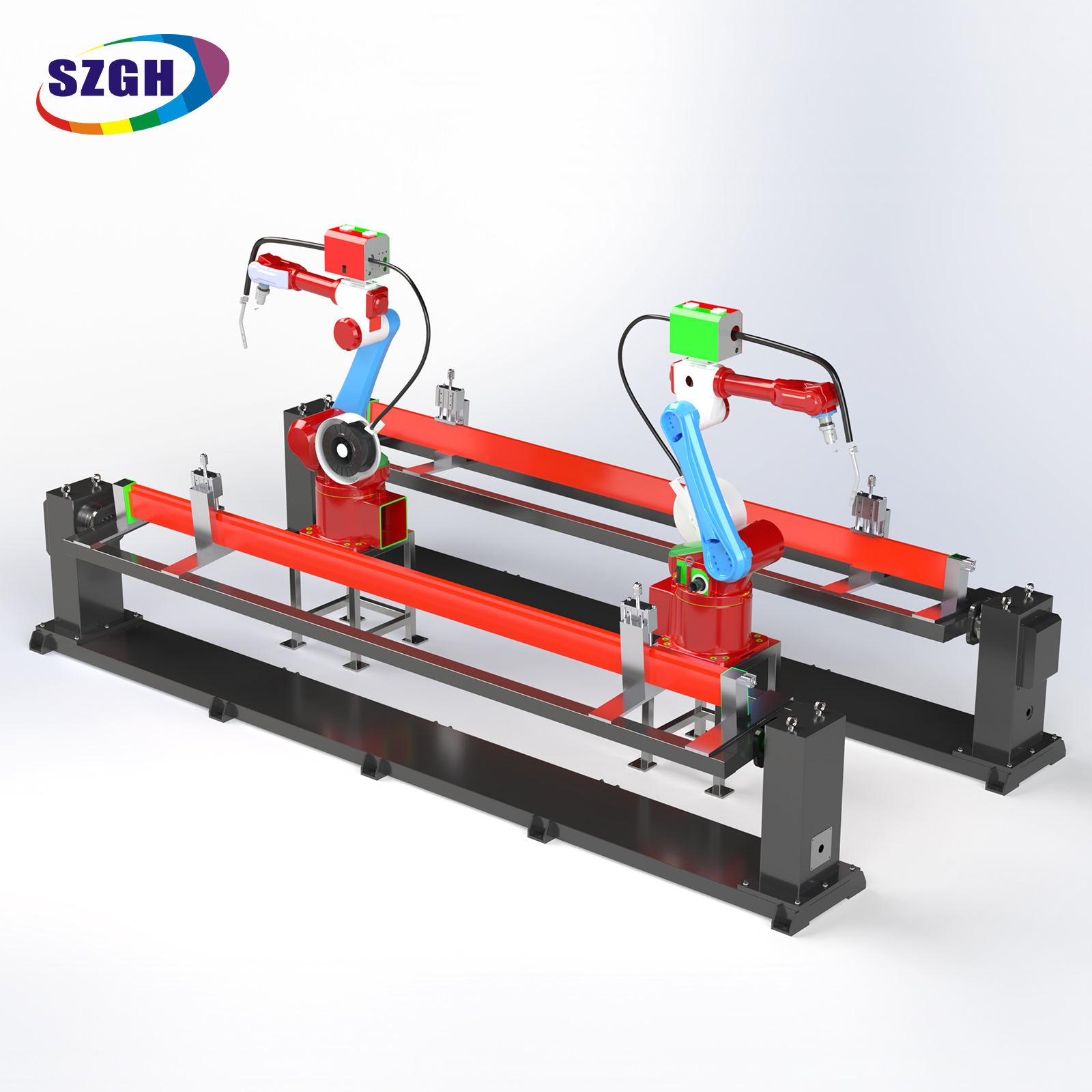

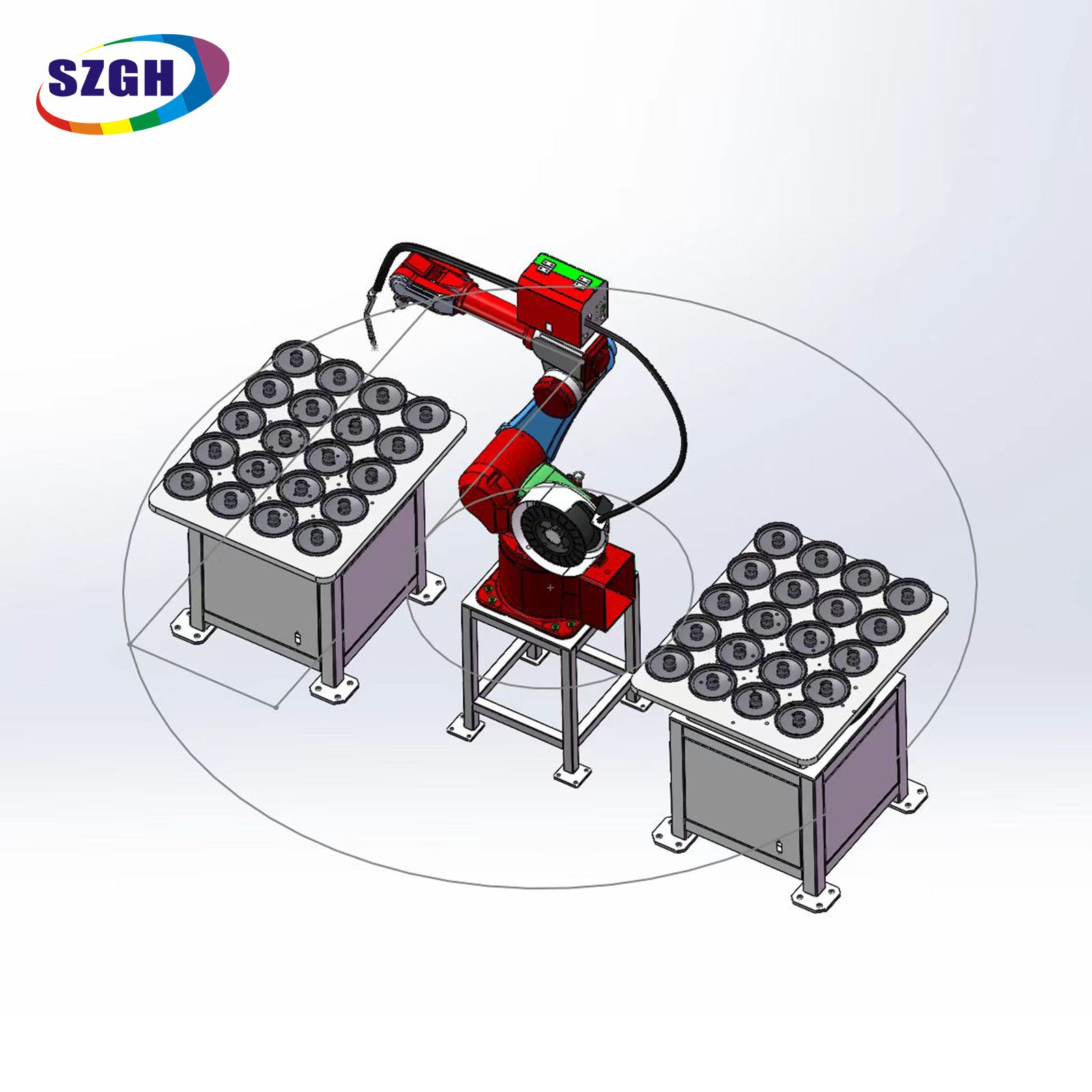

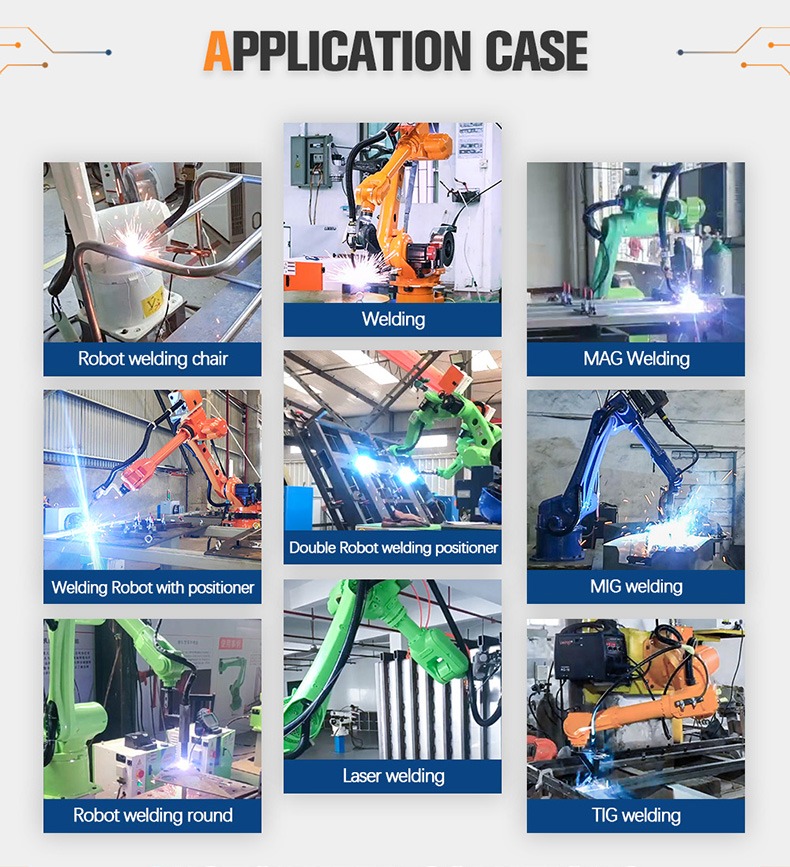

سيناريوهات التطبيق

سلسلة H مقابل سلسلة HZ - دليل اختيار النموذج

كيفية الاختيار: استخدم هذا الجدول لمطابقة متطلبات الإنتاج الخاصة بك مع النموذج الصحيح. سلسلة HZ هي ترقية الجيل المعزز لسلسلة H - نفس المنصة الحركية المثبتة وهيكل الحماية المعزز.

منطق الاختيار:

• الإنتاج القياسي، الترشيش العادي، الوردية النهارية: → H1500-B-6 أو H2100-B-6

• تناثر عالي، غبار عالي، ثلاثي النوبات، ثقيل MAG: → HZ1500-B-6 (قطع عمل 1500 مم) أو HZ2000-B-6 (حتى 2000 مم)

• تحتاج إلى وصول إلى 2100 ملم مع الحماية القياسية: → H2100-B-6

• تحتاج إلى الوصول إلى مسافة 2000 مم تقريبًا مع حماية معززة: → HZ2000-B-6

دراسة حالة العملاء - فاني تشين، الرئيس التنفيذي

بقلم فاني تشين، الرئيس التنفيذي لشركة Shenzhen Guanhong Automation Co., Ltd. (سزغ ) | مايو 2026

جاء إلينا عميل من مصر - ورشة إصلاح اللحام الهيكلي المتخصصة في مكونات معدات التعدين. إن عملهم يتطلب جهدًا حقيقيًا: الأسطح شديدة الصدأ، والفولاذ الهيكلي السميك، ولحام MAG مع ناتج تناثر مرتفع للغاية، ويعملون في ثلاث نوبات للوفاء بالتزامات التحول لمشغلي المناجم.

لقد استثمروا سابقًا في روبوت لحام منزلي للأغراض العامة. وبعد تسعة أشهر من التشغيل المستمر، تعطلت أختام المفاصل. لقد اخترقت شركة Spatter حزمة الكابلات وجهاز التشفير على المحور 4. وتجاوزت فاتورة الإصلاح توقعاتهم الأولية، وكلفهم التوقف غير المخطط له طلبين مهمين من العملاء.

عندما اتصلوا بنا، استمعت بعناية إلى وضع الفشل الذي وصفوه. هذا هو بالضبط سيناريو الفشل الذي صممت سلسلة HZ لمنعه. أوصيت بـ HZ1500-B-6 على وجه التحديد لأنه تم التحقق من صحة الختم المعزز في بيئات لحام MAG عالية التناثر - ليس فقط في ظروف المختبر، ولكن في الإنتاج الحقيقي بثلاث نوبات عمل. كان الوصول الذي يبلغ 1500 ملم هو المناسب تمامًا لأدوات الإصلاح الهيكلي الخاصة بهم.

تعمل هذه الآلة الآن بشكل مستمر في مصر - ثلاث نوبات، ثماني ساعات لكل نوبة - لأكثر من 14 شهرًا دون مشكلة واحدة تتعلق بالختم. كان الملخص الخاص بالعميل مباشرًا: 'الفرق بين H وHZ هو الفرق بين 'يعمل بشكل جيد' و'يظل يعمل'.'

هذا هو أوضح تمييز بين المنتجات يمكنني تقديمه لأي مشتري يقيم هذا القرار.

نظام التحكم والتوافق

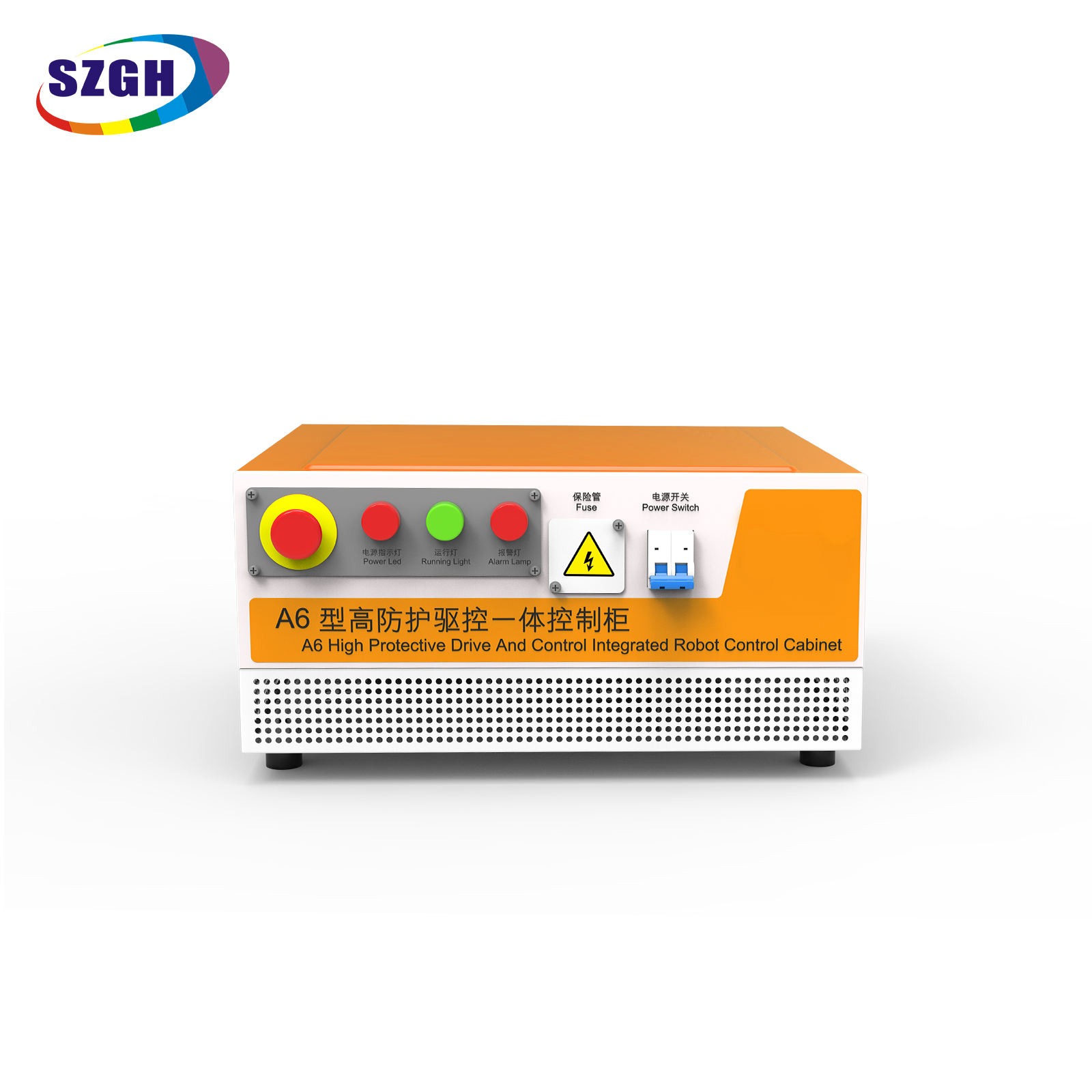

وحدة تحكم SZGH GH2000-B

يأتي HZ1500-B-6 مزودًا بوحدة التحكم من سلسلة SZGH GH2000-B، المصممة خصيصًا لتطبيقات اللحام القوسي:

• أوضاع عملية اللحام: MIG، وTIG، وMAG، وPlasma Arc - قابلة للتكوين لكل برنامج

• تزامن محدد الموضع: حركة منسقة بالكامل مع محددات الموضع أحادية المحور وثنائية المحاور SZGH؛ المحور الخارجي (E1/E2) متكامل تمامًا

• تخزين البرنامج: أكثر من 500 برنامج لحام مخزن في وحدة التحكم؛ استدعاء البرنامج الفوري عبر قلادة التدريس

• قلادة التدريس: شاشة لمس ملونة مقاس 7 بوصات؛ يدعم البرمجة عبر الإنترنت وغير متصل

• تتبع القوس: تتبع التماس القوسي الاختياري للحام التكيفي على طبقات ذات فجوات متغيرة

• أنماط النسج: مكتبة أنماط النسج المضمنة (المثلث، الجيب، الشكل 8، وما إلى ذلك) لتمريرات ملء الفجوات

• الإدخال/الإخراج: 32 مدخلاً رقميًا / 32 مخرجًا رقميًا قياسيًا؛ قابلة للتوسيع

• الاتصال: EtherCAT، Profibus، DeviceNet اختياري

• السلامة: توقف الطوارئ ثنائي القناة، قفل باب الأمان، مراقبة السرعة (متوافق مع ISO 10218-1)

مصادر طاقة اللحام المتوافقة

يتكامل HZ1500-B-6 مع مصادر طاقة اللحام الرائدة عبر واجهات تناظرية أو رقمية قياسية، بما في ذلك مصادر اللحام OEM التي تحمل العلامة التجارية Miller وLincoln Electric وFronius وOTC Daihen وSZGH. توافق الشعلة: موصل الشعلة القياسي باليورو (متوافق مع Binzel/Abicor).

الشهادات والضمان

الأسئلة المتداولة

س1: ما الفرق بين SZGH HZ1500-B-6 وH1500-B-6؟

يعد HZ1500-B-6 هو الجيل المحسن والمحسن لخليفة H1500-B-6. كلاهما يشتركان في نفس الوصول الذي يبلغ 1500 ملم والحمولة الصافية 6 كجم. تركز ترقية HZ على مجالين: (1) إحكام إغلاق المحور المغلق بالكامل بدرجة حماية أعلى، وتم التحقق من صحته خصيصًا للحام MAG عالي الترشيش والتشغيل المستمر بثلاث نوبات؛ و (2) التحسين الهيكلي لزيادة دقة نقل المفاصل وصلابة الجسم. يحمل H1500-B-6 قابلية تكرار تبلغ ±0.05 مم مقابل HZ1500-B-6 ±0.08 مم - ولكن بالنسبة لدرزات اللحام القوسي بعرض 3-8 مم، كلاهما أكثر دقة بكثير مما هو مطلوب. اختر HZ1500-B-6 عندما تشتمل بيئة التشغيل لديك على رذاذ كثيف، أو غبار مرتفع، أو تركيب خارجي، أو دورات إنتاج على مدار الساعة طوال أيام الأسبوع.

Q2: هل التكرار ± 0.08 مم كافٍ للحام القوسي؟

نعم بدون تحفظ. يبلغ عرض التماس اللحام القوسي عادةً 3-8 مم. التكرار بمقدار ±0.08 مم يعني أن طرف شعلة الروبوت يعود إلى نفس الموضع ضمن نطاق إجمالي يبلغ 0.16 مم - أي ما يقرب من 20 إلى 50 مرة أصغر من عرض حبة اللحام. يتم تحديد جودة اللحام من خلال معلمات القوس، وسرعة تغذية السلك، وسرعة السير، وغاز التدريع - وليس من خلال الاختلاف الموضعي الذي يقل عن ملليمتر واحد على هذا المقياس. ±0.08 مم هو المعيار الصناعي لروبوتات اللحام القوسي شديدة التحمل.

Q3: ما هي عمليات اللحام التي يدعمها HZ1500-B-6؟

يدعم HZ1500-B-6 MIG (الغاز الخامل المعدني)، وTIG (غاز التنغستن الخامل)، وMAG (الغاز المعدني النشط)، واللحام بقوس البلازما. وهو متوافق مع اللحام الدقيق TIG للفولاذ المقاوم للصدأ، ولحام سبائك الألومنيوم، ولحام MAG للفولاذ الهيكلي عالي التناثر داخل نفس منصة الروبوت، ويمكن التبديل عن طريق البرنامج.

س 4: هل يمكن مزامنة HZ1500-B-6 مع محدد الموضع؟

نعم. تدعم وحدة التحكم SZGH GH2000-B الحركة المنسقة الكاملة مع أدوات تحديد الموضع أحادية المحور SZGH (على سبيل المثال، سلسلة SZGH-BWJ) وأجهزة تحديد المواقع ثنائية المحور كمحاور خارجية. يتيح ذلك للروبوت تتبع قطع العمل الدوارة في الوقت الفعلي، مما يغطي اللحامات المحيطية والزاوية المركبة التي قد تتطلب خطوات إعادة ضبط متعددة.

س5: ما هي اتجاهات التركيب المدعومة؟

يتم دعم التركيب على الأرض (الأرضية)، والتركيب على الدعامة (الجدار/المائل)، والتركيب في السقف (المقلوب). بالنسبة للتركيبات المثبتة على السقف — حيث يتعرض الروبوت لأقصى قدر من سقوط الرذاذ من الأعلى — يوفر مانع التسرب المحسّن للمحور العلوي في HZ1500-B-6 حماية إضافية مقارنةً بـ H1500-B-6 القياسي.

س 6: ما هي المهلة الزمنية لـ HZ1500-B-6؟

المهلة القياسية هي 30-45 يوم عمل من تأكيد أمر الشراء والإيداع. قد تؤدي التكوينات المخصصة (واجهات الشعلة المحددة، ولوحات القاعدة المعدلة، وسياج الأمان المتكامل) إلى تمديد هذا الجدول الزمني. اتصال export02@szghtech.com لمعرفة مدى التوفر الحالي والخيارات السريعة.

س7: هل توفر SZGH دعم التثبيت والتشغيل؟

نعم. توفر SZGH دعمًا للتشغيل عن بُعد عبر مكالمة فيديو WhatsApp (تغطية على مدار الساعة طوال أيام الأسبوع) ويمكنها إرسال مهندسين ميدانيين للتشغيل في الموقع للطلبات المؤهلة. يمكن للوكلاء الإقليميين في الولايات المتحدة الأمريكية وتركيا ورومانيا وروسيا ومصر وتايلاند والمكسيك تقديم الدعم المحلي للتركيب والتدريب.

س8: ما هي الصناعات التي تستخدم عادة HZ1500-B-6؟

تشمل التطبيقات الأساسية تصنيع مكونات السيارات (الإطارات الفرعية، وأنظمة العادم، وهياكل المقاعد)، وآلات الهندسة والتعدين (أذرع الرافعة، والدلاء، والإطارات الهيكلية)، والأبواب والنوافذ المعدنية (لحام الإطار)، وتصنيع السكك الحديدية والقاطرات (إطارات العربات)، ولحام خزانات المعدات الكهربائية، وتصنيع المعادن العامة للخدمة الشاقة التي تعمل وفقًا لجداول زمنية متعددة النوبات. إن الختم المعزز يجعله مناسبًا بشكل خاص للمحلات التجارية المجاورة للمسبك، وخلايا التصنيع المسبق في الهواء الطلق، وأي بيئة ذات جسيمات معدنية مرتفعة محمولة بالهواء.

استفسر عن SZGH HZ1500-B-6

هل أنت مستعد لتقييم HZ1500-B-6 لخط الإنتاج الخاص بك؟ أرسل رسومات قطع العمل ومواصفات المواد وحجم الإنتاج السنوي إلى فريق التصدير لدينا - وسنقدم تكوينًا موصى به للخلية وإقران محدد الموضع وعرض الأسعار الرسمي خلال يومي عمل.
