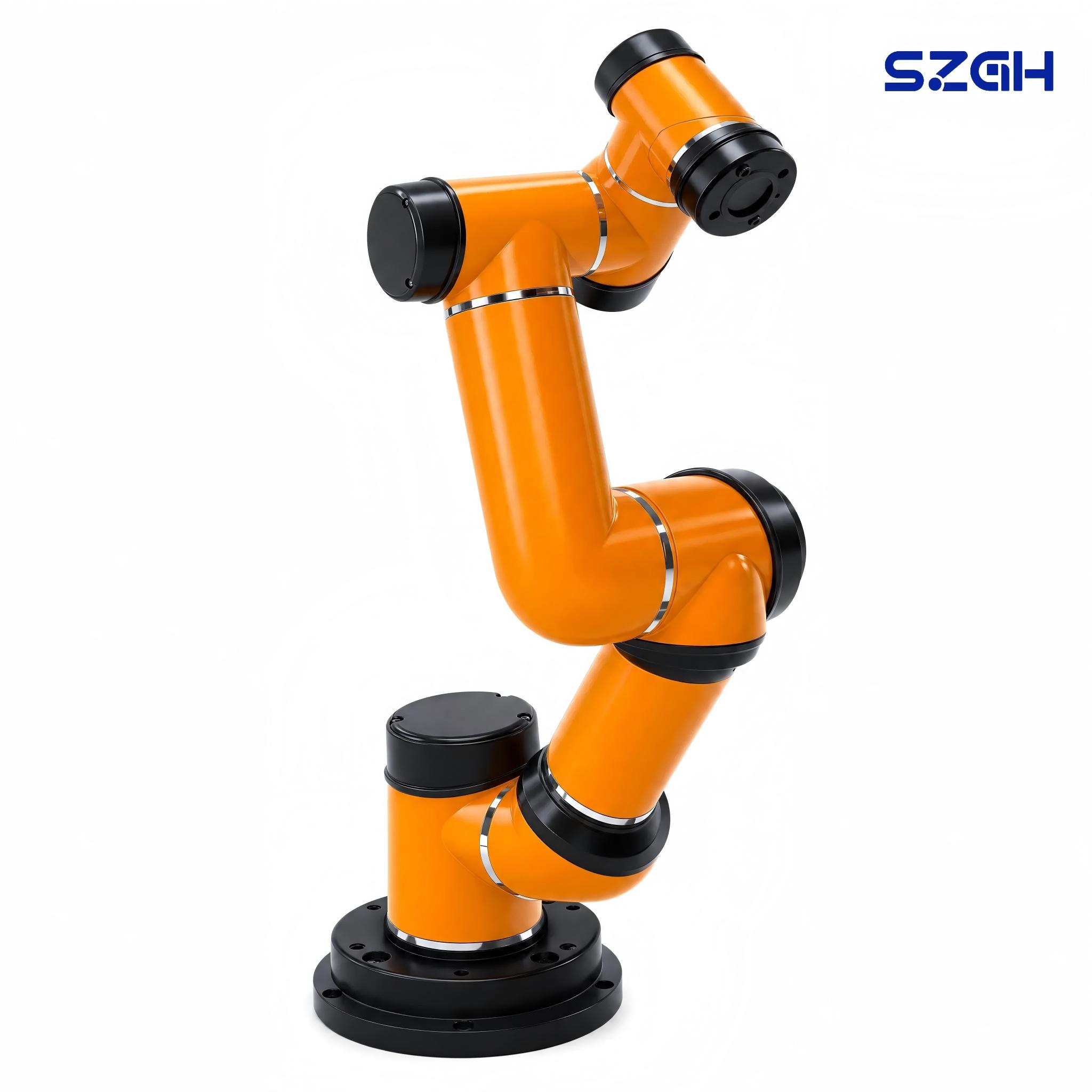

SZGH-BCi12 | Robô colaborativo de 12 kg — Alcance de 1.250 mm + Precisão de ±0,03 mm

SZGH-BCi12: Robô colaborativo de 12 kg de grande alcance e alta precisão para aplicações de processos exigentes

O SZGH-BCi12 foi desenvolvido especificamente para aplicações onde a qualidade do processo exige precisão de caminho em nível de mícron em um grande envelope de trabalho – pulverização e revestimento em painéis complexos de carrocerias automotivas, montagem de alta precisão em acessórios largos, inspeção dimensional de peças de grande formato e soldagem em subestruturas superdimensionadas. Com uma carga útil de 12 kg, repetibilidade de ±0,03 mm e um raio de trabalho de 1.250 mm, o BCi12 aborda uma lacuna específica no mercado de robôs colaborativos: a maioria dos cobots de alta precisão (±0,02–0,03 mm) atingem no máximo um alcance de 800–1.000 mm, enquanto a maioria dos cobots de grande alcance sacrificam a precisão. O BCi12 resolve esse conflito, tornando-o a plataforma preferida para fornecedores automotivos de nível 1, engenheiros de aplicação de revestimento e integradores de sistemas que constroem linhas de alto mix e qualidade crítica, onde a precisão e o alcance não são negociáveis. A pilha completa de integração aberta SZGH — SDK (C/C++/Lua/Python), Modbus, Profinet (opcional), ROS2 e E/S de 32 canais — garante que o BCi12 se conecte perfeitamente a arquiteturas complexas de fábrica desde o primeiro dia.

Especificações completas

Braço robótico — SZGH-BCi12

Caixa de controle

Especificações de E/S da caixa de controle

Comunicação e Software

5 principais vantagens do BCi12

Sem cerca de segurança — Operação colaborativa de 12 kg em ambientes com uso intensivo de processos

Alcançar a segurança colaborativa PL=d, CAT 3 com uma carga útil de 12 kg é tecnicamente exigente e comercialmente raro. A maioria dos robôs que movimentam 12 kg exigem cercas de segurança, o que é particularmente problemático para aplicações de revestimento e inspeção onde os operadores precisam de acesso para ajustar peças, limpar acessórios ou realizar verificações de qualidade em linha. A detecção de colisão de 10 níveis do BCi12, combinada com monitoramento configurável de velocidade e força, permite uma operação genuína em espaços de trabalho mistos: os técnicos de revestimento podem abordar o robô durante os ciclos sem pulverização, e os inspetores de qualidade podem colocar medidores ou remover peças de amostra sem uma parada completa da célula. Esta capacidade colaborativa não é acidental – ela é projetada a partir do nível da junta e é certificada pelo mesmo padrão PL=d, CAT 3 que o restante da Série BC i.

Grande alcance + alta precisão: ±0,03 mm a 1.250 mm — Único no mercado

Este é o diferencial singular do BCi12 no segmento de robôs colaborativos de 12 kg. Alcançar repetibilidade de ±0,03 mm com alcance de 1.250 mm requer precisão em todos os níveis mecânicos: redutores de acionamento harmônico com folga mínima, codificadores de alta resolução em cada junta, compensação térmica no controlador de movimento e rigidez estrutural suficiente para limitar a deformação elástica em extensão total sob carga. A SZGH consegue isso por meio do projeto de módulo conjunto de quarta geração, validado em mais de 100.000 testes de resistência de ciclo. Para inspeção automotiva, o BCi12 pode reposicionar um sensor de visão ou sonda de medição através de um arco de trabalho de 1.250 mm e retornar a qualquer posição de referência com precisão de ±0,03 mm – permitindo rastreabilidade dimensional que atende aos requisitos do processo de qualidade automotivo IATF 16949. Para pulverização de painéis grandes, a mesma precisão produz espessura de revestimento consistente em painéis largos, reduzindo o desperdício de material e as taxas de retrabalho.

Sistema Aberto — Pronto para SI para Linhas de Processo Complexas

Os clientes de aplicação de processos do BCi12 normalmente operam arquiteturas de fábrica complexas: cabines de pintura com sistemas de distribuição de tinta controlados por PLC, linhas de inspeção automotiva com coordenação de sistemas de visão e medição e células de soldagem multi-robôs que exigem movimento sincronizado. A arquitetura aberta SZGH aborda diretamente essa complexidade. O Modbus-TCP e o fieldbus Profinet opcional fornecem protocolos de handshake padrão para PLCs de distribuição de tinta, controladores de visão e acionadores de sistemas de medição. O Python SDK com suporte assíncrono permite que engenheiros de integração criem lógica de coordenação orientada a eventos entre o BCi12 e equipamentos upstream/downstream sem middleware proprietário. Os pacotes ROS2 permitem integração nativa com sistemas de visão 3D (luz estruturada, câmeras estéreo) para execução de caminho com orientação corrigida em pulverização e inspeção.

E/S segura de 16 canais — Crítica para segurança multizona em células de processo

As aplicações de processo - particularmente revestimento por pulverização - envolvem vários domínios de segurança simultâneos: intertravamentos de supressão de incêndio em cabines de pintura, alarmes de monitoramento de concentração de solvente, circuitos de intertravamento de ventilação, portas de acesso do operador e sinais de ativação/desativação do robô do controlador do sistema de distribuição de tinta. A E/S com classificação de segurança de 16 canais do BCi12 (16 DI + 16 DO, classificação de segurança) fornece capacidade suficiente para conectar todas essas funções de segurança em uma única arquitetura de segurança certificada sem um módulo de expansão de relé de segurança externo. Isso reduz a BOM da célula, simplifica a documentação de validação de segurança e elimina possíveis modos de falha introduzidos pela fiação entre módulos. Os 4 canais de entrada analógica suportam adicionalmente a leitura direta de sensores de pressão (para monitoramento do cordão de selante) ou sensores de viscosidade (para controle de qualidade da tinta) sem um módulo de E/S analógico externo.

ROI de 6 a 12 meses – Qualidade de precisão ao custo de componentes domésticos

Nas indústrias automotiva e de processos, os robôs de precisão de fabricantes europeus ou japoneses apresentam um preço adicional significativo. Os componentes principais de origem nacional do BCi12 oferecem desempenho de ±0,03 mm a um preço de sistema normalmente 25–40% inferior às plataformas europeias concorrentes, com especificações de precisão e carga útil equivalentes. Para fornecedores automotivos de nível 1 e oficinas de revestimento terceirizadas em mercados emergentes — Sudeste Asiático, América do Sul, África do Sul — essa estrutura de custos torna a integração de cobots de alta precisão economicamente viável para linhas de produção de médio volume que anteriormente não justificavam o investimento. Com taxas de ciclo típicas de inspeção e montagem automotiva (600 a 1.200 peças/turno), é possível obter períodos de retorno de 6 a 12 meses. Uma especificação de robô colaborativo de 12 kg ±0,03 mm que anteriormente exigia um investimento de mais de 100.000 euros está agora acessível a um custo significativamente mais baixo.

Cenários de aplicação

Indústrias prioritárias recomendadas para BCi12: Pulverização e Revestimento, Inspeção de Peças Automotivas, Montagem Complexa.

Guia de comparação e seleção de séries

Série BC i — Grupo de braço médio a grande

BCi12 vs. BCi16 – Guia de decisão

Árvore de decisão de seleção

Precisa de grande alcance (≥1.200 mm) E alta precisão (±0,03 mm)? → BCi12 ✓ (combinação única no grupo de braço médio-grande) Precisa de ±0,03 mm, mas alcance ≤1.000 mm é aceitável + precisa de carga útil maior (16 kg)? → BCi16 Precisa de alcance máximo (1.650 mm), ±0,1 mm, OK? → BCi20 Precisa de grande alcance (1.350 mm), ±0,1 mm OK, menor prioridade de carga útil? →BCi10

Perspectiva do cliente - Fannie Chen, CEO, SZGH

'Uma das conversas mais comuns que tenho com fornecedores automotivos de nível 1 é sobre a compensação entre precisão e alcance em robôs colaborativos. Um cliente em Durban, na África do Sul — uma oficina terceirizada de revestimento em spray que atende OEMs automotivos locais — veio até nós exatamente com esse problema. Eles estavam aplicando primer em painéis de portas medindo até 1.100 mm em sua dimensão mais longa. Cada cobot que eles avaliaram era preciso o suficiente (precisão de caminho de ± 0,03 mm para um revestimento consistente) ou grande o suficiente (1.200+ mm de alcance para cobrir todo o painel), mas não ambos. Instalamos quatro unidades BCi12 em sua cabine de pintura. Após três meses de produção, a taxa de retrabalho para não conformidade de espessura de camada caiu de 8,2% para 1,4%, e o consumo de solvente caiu 12% devido à execução mais precisa do caminho de pulverização. negociável para este robô.'

Por Fannie Chen, CEO, Shenzhen Guanhong Automation Co., Ltd. (SZGH) | Maio de 2026

Sistema de controle

O BCi12 executa a plataforma SZGH GRC (Guanhong Robot Controller) com firmware de movimento de precisão aprimorado. O GRC implementa algoritmos de suavização de trajetória de quarta ordem e compensação térmica em tempo real que mantêm a precisão do caminho de ±0,03 mm em todo o alcance do robô durante execuções de produção de várias horas – fundamental para aplicações de revestimento por pulverização onde o desvio térmico dos motores articulados pode degradar a consistência do caminho ao longo do tempo. O terminal de aprendizagem (tela sensível ao toque de 7 polegadas, classificação IP54) inclui um modo de programação de caminho de processo dedicado com edição de caminho de curva spline, permitindo a geração de revestimento e caminho de soldagem sem programação offline de CAD para robô na maioria dos casos. Para geometrias de superfície complexas, o software de programação offline da SZGH (compatível com RoboDK e Delfoi para importação de caminhos de revestimento) permite a geração de caminhos a partir de modelos CAD e previsão de tempo de ciclo validada por simulação antes da implantação.

O controlador suporta o módulo de saída analógica opcional da SZGH para controle direto dos sinais do gatilho da pistola de pintura e reguladores de fluxo de tinta por meio da interface AO de 4 canais, permitindo controle completo do processo de revestimento em circuito fechado a partir de um único controlador. A integração de feedback de força-torque (opcional) oferece suporte a operações de contato compatíveis para aplicação de cordão de selante que exigem força de contato consistente em superfícies irregulares.

SDK e integração de desenvolvedor

Idiomas Suportados

• C/C++ (biblioteca nativa, latência <1 ms em Ethernet)

• Lua (script incorporado, usado para lógica de sequência de revestimento no controlador)

• Python 3.x (suporte assíncrono para coordenação de processos orientados a eventos)

Protocolos de comunicação

• Ethernet (TCP/IP): Canal primário de controle de alta velocidade

• Modbus-RTU/Modbus-TCP: Mapeamento de registro PLC padrão — mais de 250 registros pré-mapeados

• Profinet (opcional): compatível com Siemens TIA Portal; Troca cíclica de dados de 1 ms — fundamental para o acionamento sincronizado da pistola de pintura

• RS485: Controladores de pistola de pintura, painéis HMI legados, sensores de fluxo

Integração ROS

• Pacotes ROS1 (Noetic) e ROS2 (Humble/Ferro)

• MoveIt2 URDF com geometria de colisão para cinemática BCi12

• Interface de ação de trajetória ROS2-Industrial

• Integrações testadas: luz estruturada 3D (Photoneo, Mech-Mind), SICK LiDAR, visão Cognex

Integração de terceiros (pré-validada)

• CLPs: Siemens S7-1200/1500, Omron NX/NJ

• Sistemas de revestimento: interface de controle Dürr EcoGun / EcoBell (via Profinet/Modbus)

• Medição: Hexágono, interface de disparo Zeiss CMM; Perfilador a laser Keyence LJ-X8000

• Força/Torque: ATI Gamma, Bota SensONE (controle de força do cordão de selante)

Exemplo de início rápido em Python

import szgh_sdk as robot arm = robot.connect('192.168.1.101') arm.move_arc(start=[800,0,300], via=[1000,200,200], end=[1100,0,300], speed=200) arm.set_ao(channel=0, value=4.5) # Definir pistola de pulverização sinal de fluxo

A documentação completa da API e os guias de integração de aplicativos de processo estão disponíveis em szghtech. com . Para pacotes SDK de aplicação de revestimento (API spline do caminho de pulverização, exemplos de controle de fluxo de tinta analógico), entre em contato export02@szghtech.com.

Certificações de Segurança – Linguagem Simples

CE (Conformidade Europeia): BCi12 atende à Diretiva de Máquinas da UE 2006/42/EC e aos padrões harmonizados de segurança de robôs colaborativos. Necessário para implantação na UE; amplamente aceito globalmente como referência básica de segurança nas cadeias de fornecimento automotivas.

UL (Underwriters Laboratories): Certificação independente de segurança elétrica norte-americana. Necessário para implantação nos EUA/Canadá; reconhecido por OEMs automotivos multinacionais nos requisitos de qualificação de fornecedores.

KCs (Certificação da Coreia): Certifica a conformidade com os padrões elétricos e de segurança coreanos para implantação direta em operações de fabricação coreanas e de fornecedores afiliados a OEM coreanos em todo o mundo.

PL=d, CAT 3 (ISO 13849): A principal classificação de segurança colaborativa. PL=d significa que a probabilidade de falha perigosa está entre 10⁻⁷ e 10⁻⁶ por hora – o segundo nível de desempenho mais alto para funções de segurança. CAT 3 significa que a arquitetura tolera a falha de um único componente sem perder a função de segurança. Para ambientes de revestimento por pulverização, onde o acesso do operador durante os ciclos de revestimento deve ser estritamente controlado, mas os operadores precisam de acesso frequente para carregamento de peças, ajuste de fixação e operações de mudança de cor, este nível de certificação é o mínimo recomendado pelos auditores de segurança automotiva. O BCi12 atende a esse requisito nativamente, simplificando a validação de segurança para auditorias de clientes automotivos.

Garantia: 12 meses a partir da entrega, cobrindo defeitos de fabricação no braço do robô e no sistema de controle. Parceiros de serviços regionais em mais de 40 países.

Perguntas frequentes

Q1: Um cobot de 12 kg sem cerca de segurança é seguro em um ambiente de pintura por spray?

Sim, sujeito à avaliação de risco ISO/TS 15066 para a aplicação específica. O BCi12 é certificado PL=d, CAT 3 (ISO 13849) com detecção de colisão em 10 níveis. Em ambientes de pintura por pulverização, a arquitetura de E/S de segurança de 16 canais permite a integração de intertravamentos de supressão de incêndio de cabine, alarmes de monitoramento de solvente, sinais de status de ventilação e detecção de presença do operador em uma única arquitetura de segurança certificada. SZGH fornece guias de configuração de segurança específicos para aplicações para ambientes de revestimento, incluindo geometrias de zonas de segurança recomendadas e perfis de redução de velocidade para zonas colaborativas humano-cobot adjacentes a cabines de pintura.

P2: O BCi12 pode ser integrado ao nosso controlador de entrega de tinta existente (Dürr, Nordson, etc.)?

Sim. A interface Profinet do BCi12 (opcional) fornece o caminho de integração mais direto com sistemas Dürr EcoGun/EcoBell e controladores Nordson que usam E/S Profinet. Para controladores de pintura baseados em Modbus, a interface Modbus-TCP padrão com saídas analógicas (AO de 4 canais) controla o acionamento da pistola de pintura, o controle da taxa de fluxo e os sinais de pressão do aplicador. O sistema de eventos assíncronos do Python SDK permite o sequenciamento sincronizado entre o progresso do caminho do robô e os eventos de controle de entrega de tinta. SZGH fornece um perfil de integração Dürr pré-testado mediante solicitação.

P3: Como a precisão de ±0,03 mm afeta a qualidade do revestimento em comparação com um cobot padrão?

No revestimento por pulverização, a repetibilidade do caminho controla diretamente a uniformidade da espessura do filme de revestimento. Um cobot com repetibilidade de ±0,1 mm em extensão total introduz desvio de caminho de até 0,2 mm entre passagens – aceitável para revestimentos ásperos, mas insuficiente para primer/acabamento automotivo, laca para móveis ou revestimento conformal eletrônico onde a tolerância de espessura do filme é de ±5–15 μm. A repetibilidade de ±0,03 mm do BCi12 reduz o desvio de ciclo a ciclo em mais de 3×, traduzindo-se em espessura de filme mais consistente, menor consumo de material (redução de 8–15% em testes típicos de pulverização automotiva) e menos ciclos de retrabalho devido a espessuras de revestimento não conformes.

Q4: Existe uma compensação entre velocidade e precisão com o BCi12?

Todos os 6 eixos mantêm repetibilidade de ±0,03 mm em toda a faixa de velocidade até a velocidade TCP linear máxima nominal de 3,0 m/s. Não há “modo de precisão” com velocidade reduzida – o BCi12 foi projetado para manter essa precisão em velocidades de produção. Para os segmentos de caminho de maior precisão (posicionamento de uma sonda de medição ou aplicação de um cordão de selante de precisão), reduzir ainda mais a velocidade para 50–200 mm/s melhora a precisão dinâmica além da especificação de repetibilidade estática. A velocidade J3 de 267°/s permite o reposicionamento rápido entre os caminhos do processo sem comprometer o tempo do ciclo.

P5: Como o BCi12 se compara ao BCi16 para aplicações de montagem automotiva?

A principal diferença é alcance versus carga útil. O BCi12 (alcance de 1.250 mm, 12 kg, ±0,03 mm) é superior para aplicações que exigem ampla cobertura — inspeção de painéis grandes, pulverização multiponto em painéis largos ou tarefas de montagem que abrangem grandes dimensões de fixação. O BCi16 (alcance de 967,5 mm, 16 kg, ±0,03 mm) é a melhor escolha quando a carga útil máxima (para atuadores finais mais pesados ​​ou peças pesadas) é a prioridade e o alcance abaixo de 1.000 mm é aceitável. Ambos alcançam a mesma precisão de ±0,03 mm. Consulte a página do produto BCi16 para uma comparação detalhada lado a lado.

Q6: Quais são os requisitos de base e montagem do BCi12?

O BCi12 (40 kg de peso corporal) é montado através de flange ISO 9283 com parafusos M8 (6×, círculo de parafuso de 50 mm). A montagem em qualquer ângulo – piso, parede, teto, inclinado – é suportada sem redução de carga útil, permitindo a montagem suspensa em cabines de pintura onde o espaço físico é limitado. O guia de projeto básico do SZGH especifica requisitos mínimos de rigidez para bases de concreto, estruturas de tubos de aço e colunas de posicionamento de robôs. Em ambientes de pulverização, todas as superfícies externas possuem classificação IP54; as vedações de juntas são classificadas para ambientes resistentes a solventes.

P7: Que suporte pós-venda está disponível para aplicações automotivas e de revestimento?

A SZGH fornece suporte de comissionamento específico de aplicação para projetos de integração automotiva e de revestimento, incluindo assistência à programação do caminho de pulverização, integração de sensor de força-torque e modelos de documentação de processo de medição IATF 16949. Os parceiros de serviços regionais mantêm estoque de peças de reposição comuns com entrega típica de 3 a 5 dias úteis. Para clientes da cadeia de fornecimento automotiva que necessitam de procedimentos de manutenção documentados, a SZGH fornece um manual de manutenção completo em inglês, chinês e espanhol.

P8: Qual é a expectativa de ROI para uma aplicação de revestimento ou inspeção BCi12?

Para revestimento por pulverização automotiva (normalmente de 600 a 1.000 painéis por turno), um BCi12 que substitui as operações manuais de pulverização normalmente obtém retorno financeiro em 8 a 12 meses, impulsionado pelo deslocamento de custos de mão de obra, economia de material (redução de 8 a 15% de solvente devido ao controle preciso do caminho) e redução do custo de retrabalho (redução de 2 a 7% em revestimento não conforme). Para aplicações de inspeção dimensional, onde um BCi12 substitui o tempo dedicado do operador CMM em fluxos de trabalho de peças grandes, o retorno é normalmente de 6 a 10 meses. SZGH fornece um modelo de ROI personalizável para aplicações de revestimento e inspeção — entre em contato export02@szghtech.com.
